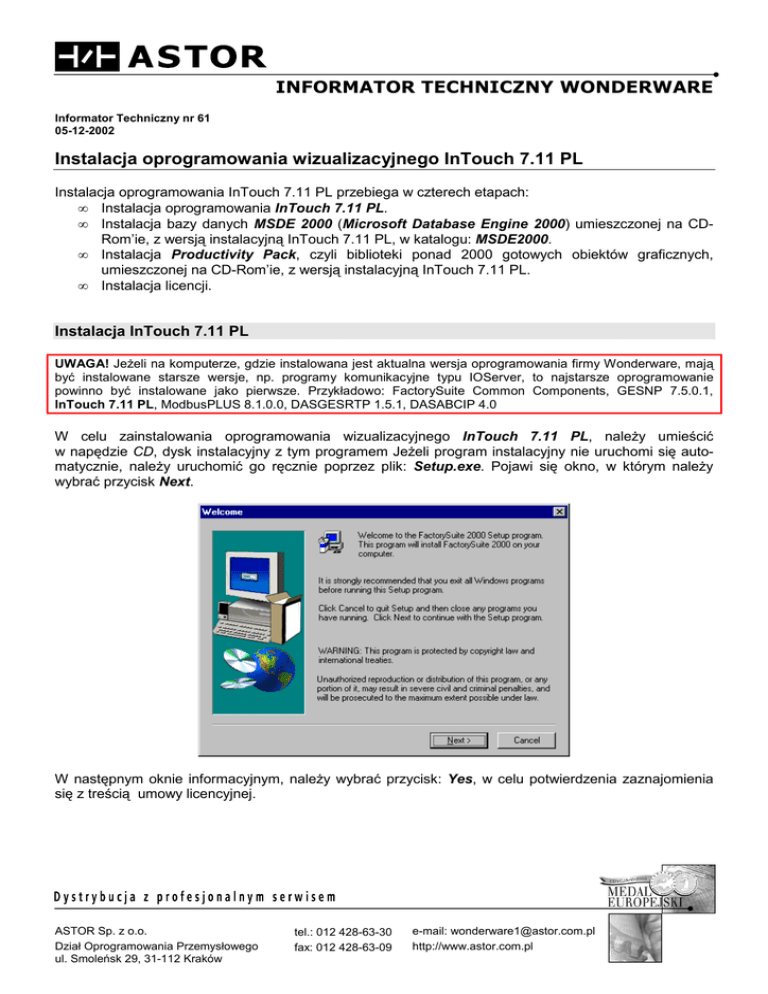

Instalacja oprogramowania wizualizacyjnego InTouch 7.11 PL

INFORMATOR TECHNICZNY WONDERWARE
Informator Techniczny nr 61
05-12-2002
Instalacja oprogramowania wizualizacyjnego InTouch 7.11 PL
Instalacja oprogramowania InTouch 7.11 PL przebiega w czterech etapach:
• Instalacja oprogramowania InTouch 7.11 PL.
• Instalacja bazy danych MSDE 2000 (Microsoft Database Engine 2000) umieszczonej na CDRom’ie, z wersją instalacyjną InTouch 7.11 PL, w katalogu: MSDE2000.
• Instalacja Productivity Pack, czyli biblioteki ponad 2000 gotowych obiektów graficznych,
umieszczonej na CD-Rom’ie, z wersją instalacyjną InTouch 7.11 PL.
• Instalacja licencji.
Instalacja InTouch 7.11 PL
UWAGA! JeŜeli na komputerze, gdzie instalowana jest aktualna wersja oprogramowania firmy Wonderware, mają
być instalowane starsze wersje, np. programy komunikacyjne typu IOServer, to najstarsze oprogramowanie
powinno być instalowane jako pierwsze. Przykładowo: FactorySuite Common Components, GESNP 7.5.0.1,
InTouch 7.11 PL, ModbusPLUS 8.1.0.0, DASGESRTP 1.5.1, DASABCIP 4.0
W celu zainstalowania oprogramowania wizualizacyjnego InTouch 7.11 PL, naleŜy umieścić
w napędzie CD, dysk instalacyjny z tym programem JeŜeli program instalacyjny nie uruchomi się automatycznie, naleŜy uruchomić go ręcznie poprzez plik: Setup.exe. Pojawi się okno, w którym naleŜy
wybrać przycisk Next.
W następnym oknie informacyjnym, naleŜy wybrać przycisk: Yes, w celu potwierdzenia zaznajomienia
się z treścią umowy licencyjnej.
ASTOR Sp. z o.o.
Dział Oprogramowania Przemysłowego
ul. Smoleńsk 29, 31-112 Kraków
tel.: 012 428-63-30
fax: 012 428-63-09
e-mail: [email protected]
http://www.astor.com.pl
W kolejnym oknie wybierając przycisk Tak, moŜna przeglądnąć krótkie informacje o pakiecie
FactorySuite 2000 i InTouch. Po zaznajomieniu się z treścią pliku, lub wybraniu przycisku Nie, proszę
przejść do następnego okna.
Pojawi się okno z informacją o pakiecie FactorySuite 2000.
W kolejnym oknie pojawi się spis programów, wchodzących w skład pakietu FactorySuite 2000. Proszę
wybrać z listy programów do zainstalowania, oprogramowanie InTouch.
2
W kolejnym oknie proszę wskazać, w którym katalogu mają zostać zainstalowane wspólne komponenty
(Common Components) pakietu FactorySuite 2000. Common Components, jest to grupa programów,
która instalowana jest z kaŜdym programem z pakietu FactorySuite 2000. W skład grupy Common
Components, wchodzą następujące programy:
• License Utility – program słuŜący do zarządzania plikami licencyjnymi,
• NetDDE Extension – program konfiguracyjny protokołów DDE i NetDDE
• WWClient – narzędzie klienckie, słuŜące do testowania komunikacji z programami
komunikacyjnymi,
• WWLogger – narzędzie monitorujące i diagnozujące pracę programów Wonderware.
Sugerowane jest, aby zostawić domyślnie przyjęty katalog, w którym zostaną zainstalowane programy
Common Components. Proszę nacisnąć przycisk Next, w celu przejścia do następnego okna.
3
W kolejnym oknie naleŜy wskazać na jakim koncie będą pracowały serwisy niezbędne do poprawnej
pracy oprogramowania Wonderware. JeŜeli komputer zainstalowany jest w domenie, pojawią się
informacje na temat nazwy domeny (Domain/Machine), nazwy uŜytkownika (User Name) z poziomu,
którego instalowane jest oprogramowanie InTouch. Następnie naleŜy wprowadzić hasło (Password),
które przypisane jest do uŜytkownika, którego nazwa znajduje się w polu User Name, oraz jeszcze raz
wpisać hasło w polu Confirm Password, w celu weryfikacji prawidłowości wprowadzonego hasła.
JeŜeli komputer znajduje się w grupie roboczej, to wtedy w polu Domain/Machine, naleŜy wpisać nazwę
komputera, na którym instalowane jest oprogramowanie InTouch i wypełnić pozostałe pola według
powyŜszych wskazówek. Proszę nacisnąć przycisk Next, w celu przejścia do następnego okna.
Pojawi się kolejne okno informujące o konieczności ponownego uruchomienia komputera. Po wybraniu
przycisku OK, automatycznie zostanie zamknięty program instalacyjny InTouch, następnie system
operacyjny Windows.
4
UWAGA! Proszę nie usuwać z napędu CD, płyty instalacyjnej z oprogramowaniem InTouch, gdyŜ po
ponownym uruchomieniu systemu operacyjnego Windows i zalogowaniu się do systemu przez
uŜytkownika, program instalacyjny automatycznie wznowi instalację oprogramowania InTouch z CDRom’u.
Po ponownym uruchomieniu programu instalacyjnego InTouch, na ekranie pojawi się następujące okno.
Proszę nacisnąć przycisk Dalej, w celu przejścia do następnego okna.
W kolejnym oknie proszę wskazać, w którym katalogu mają zostać zainstalowane wspólne komponenty
(Common Components) pakietu FactorySuite 2000, tym razem w wersji polskiej. Proszę, domyślnie
zostawić ten sam katalog, który został wybrany, w przypadku poprzedniego instalowania Common
Commponents. Następnie wybrać przycisk Dalej, w celu przejścia do następnego okna.
5
W oknie Wybór komponentów, proszę wskazać, które składniki w ramach pakietu InTouch mają zostać
zainstalowane. MoŜna wybrać:
• InTouch 7.11 – główny program oprogramowania InTouch,
• Aplikacja demo (640x480) – aplikacja demonstracyjna zaprojektowana w rozdzielczości
640x480,
• Aplikacja demo (800x600) – aplikacja demonstracyjna zaprojektowana w rozdzielczości
800x600,
• Aplikacja demo (1024x768) – aplikacja demonstracyjna zaprojektowana w rozdzielczości
1024x768,
• InTouch 7.11 MenadŜer receptur – moduł dodatkowy do oprogramowania InTouch, słuŜący do
tworzenia i obsługi receptur,
• InTouch 7.11 SPCPro – moduł dodatkowy do oprogramowania InTouch, słuŜący do obsługi
statystycznej kontroli procesu,
• InTouch 7.11 SQL Access – moduł dodatkowy do oprogramowania InTouch, słuŜący do obsługi
wymiany informacji z bazami danych,
• Podręczniki online – zestaw podręczników w formacie .pdf, wchodzących w skład dokumentacji
technicznej, dotyczącej oprogramowania InTouch.
Zalecane jest, aby wskazać następujące składniki, które mają zostać zainstalowane:
• InTouch 7.11,
• Aplikacja demo,
• InTouch 7.11 MenadŜer receptur,
• InTouch 7.11 SPCPro,
• InTouch 7.11 SQL Access,
• Podręczniki online.
Po wskazaniu składników, proszę nacisnąć przycisk Dalej, w celu przejścia do następnego okna.
6
W oknie Wybór konfiguracji, naleŜy wskazać, jaka wersja oprogramowania InTouch, ma zostać
zainstalowana. Dostępne są następujące wersje:
• Wersja do projektowania i uruchamiania aplikacji (licencja InTouch Development).
• Wersja do uruchamiania aplikacji (licencja InTouch Runtime).
• Przeglądarka aplikacji InTouch (licencja FactoryFocus).
Dodatkowo, moŜna zaznaczyć opcję Dołącz pliki Pomocy, aby zostały zainstalowane pliki z informacjami pomocniczymi. Po wyborze składników konfiguracji, proszę nacisnąć przycisk Dalej, w celu
przejścia do następnego okna.
Pojawi się okno informacyjne, podsumowujące wybrane składniki konfiguracji. Proszę nacisnąć przycisk
Dalej, w celu przejścia do następnego etapu. Rozpocznie się instalacja oprogramowania InTouch. Po
prawidłowym zainstalowaniu wszystkich składników, pojawi się następujący komunikat:
7
Proszę nacisnąć przycisk OK. Następnie pojawi się komunikat, o zakończeniu instalowania
oprogramowania InTouch.
Instalacja bazy danych MSDE 2000
Po wybraniu przycisku OK, program instalacyjny InTouch, sprawdzi, czy na komputerze, na którym
zainstalowane zostało oprogramowanie InTouch, znajduje się baza danych Microsoft SQL Server lub
baza danych MSDE. JeŜeli na komputerze, nie zostaną znalezione składniki bazy danych Microsoft
SQL Server lub bazy danych MSDE, wtedy pojawi się następujący komunikat.
Proszę wybrać przycisk Tak, w celu automatycznego zainstalowania bazy danych MSDE 2000, która
będzie wykorzystywana do gromadzenia informacji o alarmach pochodzących z oprogramowania
InTouch.
8
W kolejnym oknie, naleŜy wskazać katalog, do którego zostanie zainstalowana baza danych MSDE
2000. Sugeruje się, pozostawienie domyślnego katalogu, wskazanego przez program instalacyjny.
Proszę wybrać przycisk Dalej, w celu kontynuowania instalacji.
Po prawidłowym zakończeniu instalacji, pojawi się komunikat o konieczności ponownego uruchomienia
systemu operacyjnego. Po wybraniu przycisku Yes, system operacyjny zostanie automatycznie
zamknięty i ponownie uruchomiony.
Po ponownym uruchomieniu systemu operacyjnego, baza danych MSDE 2000, będzie widoczna w
formie ikony, znajdującej się w prawym dolnym rogu, a po kliknięciu na tę ikonę prawym przyciskiem
myszy i wybraniu opcji Open SQL Service Manager, pojawi się okno, w którym moŜna uruchamiać lub
zatrzymywać serwisy obsługujące bazę danych MSDE 2000.
9
10
UWAGA! Gdy na komputerze została wcześniej zainstalowana baza danych Microsoft SQL Server lub
MSDE, to wtedy program instalacyjny InTouch, po wykryciu takiego komponentu, zgłosi taką informację
w postaci następującego komunikatu.
PowyŜszy komunikat informuje o tym, jaką wersję bazy danych naleŜy posiadać, aby moŜna było ją
wykorzystać do gromadzenia informacji alarmowych z oprogramowania InTouch. MoŜe to być:
Microsoft SQL Server 7.0 z Service Pack 3, lub wersja nowsza oprogramowania Microsoft SQL
Server. Na CD-Rom’ie z wersją instalacyjną InTouch 7.11, znajduje się uaktualnienie do
oprogramowania Microsoft SQL Server 7.0 w postaci Service Pack 3, w katalogu: SQL70_SP3.
MSDE 1.0 z Service Pack 3 lub wersja nowsza oprogramowania MSDE. Na CD-Rom’ie z wersją
instalacyjną InTouch 7.11, znajduje się wersja instalacyjna oprogramowania MSDE 2000, w katalogu:
Msde2000.
Instalacja Productivity Pack
W celu zainstalowania biblioteki gotowych obiektów graficznych Productivity Pack, naleŜy umieścić w
napędzie CD, dysk instalacyjny z oprogramowanie InTouch 7.11 PL. JeŜeli program instalacyjny nie
uruchomi się automatycznie, naleŜy uruchomić go ręcznie poprzez plik: Setup.exe. Pojawi się okno, w
którym naleŜy wybrać przycisk Next.
11
W następnym oknie informacyjnym, naleŜy wybrać przycisk: Yes, w celu potwierdzenia zaznajomienia
się z treścią umowy licencyjnej.
W kolejnym oknie wybierając przycisk Tak, moŜna przeglądnąć krótkie informacje o pakiecie
FactorySuite 2000 i InTouch. Po zaznajomieniu się z treścią pliku, lub wybraniu przycisku Nie, proszę
przejść do następnego okna.
W kolejnym oknie pojawi się spis programów, wchodzących w skład pakietu FactorySuite 2000. Proszę
wybrać z listy programów do zainstalowania, pakiet Productivity Pack.
12
W następnym oknie proszę wskazać, w którym katalogu mają zostać zainstalowane składniki modułu
Productivity Pack.
Zalecane jest, aby instalować moduł Productivity Pack, w tym samym katalogu, w którym zainstalowane
zostało oprogramowanie InTouch. JeŜeli, przy instalacji oprogramowania InTouch, przyjęty został
domyślny katalog, to w przypadku instalacji modułu Productivity Pack, równieŜ sugerowany jest ten sam
katalog. Proszę nacisnąć przycisk Next, w celu przejścia do następnego okna.
13
W oknie Select Components (Wybór komponentów), proszę wskazać, które składniki modułu
Productivity Pack, mają zostać zainstalowane. MoŜna wybrać:
• DocView – wizard, umoŜliwiający pokazanie w aplikacji wizualizacyjnej, zawartości róŜnego typu
plików,
• EventChart – wizard, umoŜliwiający kreślenie wykresów zmiennych w korelacji z innymi zmiennymi,
• SQLGrid – wizard, umoŜliwiający pokazywanie zawartości tabel w bazach danych,
• Symbol Factory – biblioteka około 2000 gotowych obiektów graficznych,
• WizGen – program narzędziowy, do projektowania wizardów,
• PenTrend – wizard z trendem bieŜącym i historycznym, umoŜliwiający kreślenie wykresu dla 16
pisaków (zmiennych),
• EventDemo – aplikacja demonstracyjna, pokazująca zastosowanie obiektu EventChart,
• Online Manuals – zestaw podręczników w formacie .pdf, wchodzących w skład dokumentacji
technicznej, dotyczącej modułu Productivity Pack.
W zaleŜności od potrzeby, naleŜy z listy składników wybrać te, które będą wykorzystywane
w projektowanej aplikacji.
Po wskazaniu składników, proszę nacisnąć przycisk Dalej, w celu przejścia do następnego okna.
14
Pojawi się okno, podsumowujące wybór wskazanych składników, które zostaną zainstalowane. Proszę
wybrać przycisk Next, w celu zainstalowania wybranych składników.
Po zainstalowaniu modułu Productivity Pack, pojawi się następujące okno informacyjne.
Proszę nacisnąć przycisk OK. Następnie pojawi się komunikat, o zakończeniu instalowania oprogramowania InTouch.
W następnym kroku, naleŜy zainstalować składniki Productivity Pack w środowisku do tworzenia
aplikacji wizualizacyjnej. W tym celu z menu: START\Programy\Wonderware FactorySuite\InTouch,
naleŜy uruchomić program WindowMaker, a następnie wybrać opcję: Specjalne\Konfiguruj\Instalacja
Wizardów/ActiveX...
15
Zostanie wyświetlone okno, w którym naleŜy wybrać przycisk OK, w celu uaktualnienia zainstalowanych
składników, w postaci zaprojektowanych obiektów graficznych.
JeŜeli w środowisku WindowMaker mają zostać zainstalowane, pozostałe obiekty typu wizard, to naleŜy
je wskazać w dolnym oknie, a następnie zainstalować, naciskając przycisk Zainstaluj. Wtedy pojawią
się na liście zainstalowanych obiektów w oknie Zainstalowane wizardy (okno górne).
16
Okno Instalacja Wizardów/ActiveX zostanie zamknięte. Obiekty graficzne dostępne są z poziomu
ikony, na pasku narzędziowym Wizardy. Po wybraniu ikony, na oknie zostaną wyświetlone wszystkie,
zainstalowane obiekty.
17
Instalacja licencji
Aby zainstalować licencję na oprogramowanie Wonderware, w tym takŜe licencję dla oprogramowania
wizualizacyjnego InTouch, naleŜy dyskietkę licencyjną umieścić w napędzie dyskietek. Następnie z
menu: START\Programy\Wonderware FactorySuite\Common, naleŜy uruchomić program License
Utility.
Pojawi się okno programu License Utility, w którym naleŜy wybrać z menu, opcję: File/Install License
File, a następnie wskazać napęd dyskietek.
Wskazać plik z licencją i nacisnąć przycisk Otwórz. Pojawi się okno z informacją na temat nazwy
komputera, na którym będzie instalowana licencja, a jeŜeli komputer znajduje się w domenie lub grupie
roboczej, to równieŜ informacja o nazwie domeny i grupy roboczej.
18
NaleŜy wybrać przycisk OK, w celu potwierdzenia wyboru komputera, na którym zostanie zainstalowana
licencja.
Licencja zostanie skopiowana do katalogu, a w górnym oknie pojawi się informacja o rodzaju licencji
(Component Name) oraz jej numer (Serial Number). Program License Utility, moŜna zamknąć.
Po zainstalowaniu licencji moŜna uruchomić program, dla którego została zainstalowana licencja.
UWAGA! JeŜeli uŜytkownik zainstalował oprogramowanie wizualizacyjne InTouch, a nie posiada
zakupionej licencji, to przy uruchomieniu programu WindowMaker i WindowViewer, pojawi się informacja
o braku licencji.
Proszę nacisnąć przycisk OK. Następnie pojawi się kolejne okno.
Aby moŜna było pracować w trybie demonstracyjnym z oprogramowaniem wizualizacyjnym InTouch,
naleŜy wybrać przycisk Ignore i program WindowMaker lub WindowViewer zostanie uruchomiony w
trybie demonstracyjnym.
Podczas pracy z oprogramowaniem InTouch w trybie demonstracyjnym, naleŜy liczyć się
z następującymi ograniczeniami:
• W programie WindowMaker moŜna maksymalnie zdefiniować 32 zmienne.
• W programie WindowMaker moŜna maksymalnie zdefiniować 32 okna.
19
•
Program WindowViewer moŜe ciągle tzn. bez zamykania, pracować przez 120 minut. Po tym
czasie, program WindowViewer zostanie automatycznie zamknięty, po czym moŜna go ponownie
uruchomić.
20
