Katalog CMA 2012

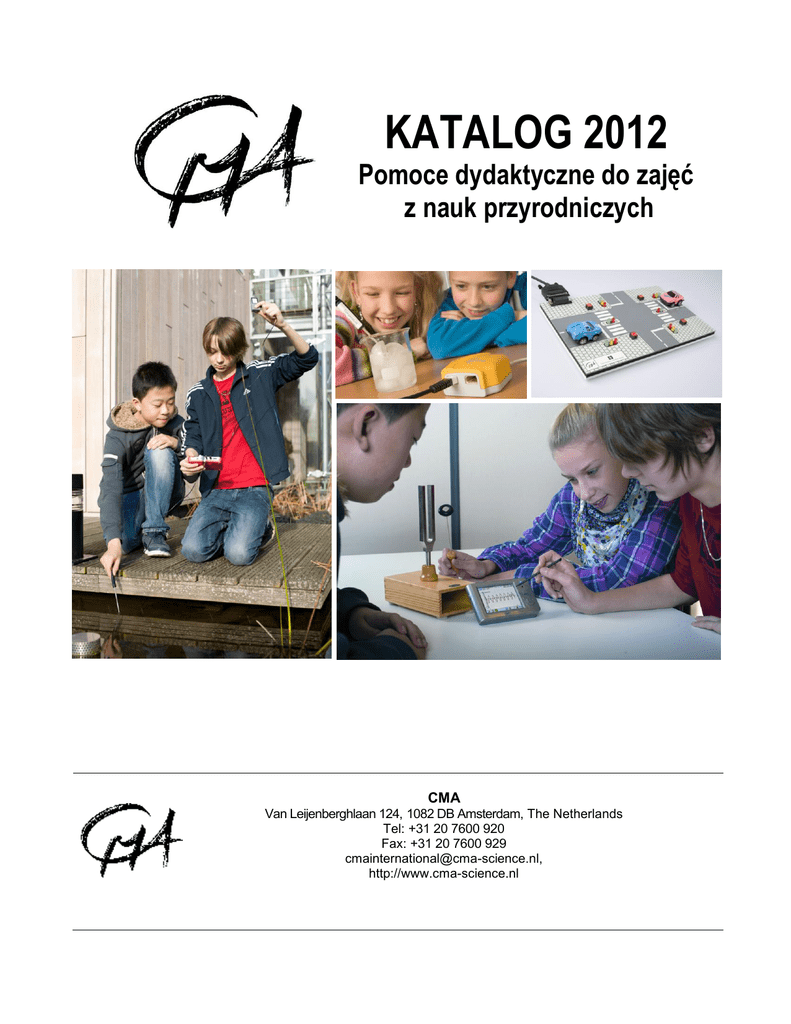

KATALOG 2012
Pomoce dydaktyczne do zajęć
z nauk przyrodniczych
CMA
Van Leijenberghlaan 124, 1082 DB Amsterdam, The Netherlands
Tel: +31 20 7600 920
Fax: +31 20 7600 929
[email protected],
http://www.cma-science.nl
SPRZĘT
Aparatura
Interfejs CoachLab II+
CoachLab II+ to wielofunkcyjny interfejs do
pomiarów i sterowania
przy użyciu komputera.
Rozdzielczość: 12 bitów
Maksymalna częstotliwość próbkowania: 100
kHz
Pamięć wewnętrzna: bufor 128 kB;
Połączenie z komputerem: port USB o przepustowości 125 kB/s;
Wejścia analogowe: 4 wejścia o dwóch zakresach: od 0 do 5 V i od -10 do +10 V; gniazda BT
z automatycznym wykrywaniem czujnika; każde
wejście może być używane jako licznik;
Wejścia cyfrowe: 2 wejścia cyfrowe;
Wyjścia: 4 wyjścia o różnej mocy.
Interfejs wyposażony jest w pamięć FLASH, co
umożliwia aktualizację wewnętrznego oprogramowania.
Art. Nr. 006p
Interfejs €Lab
€Lab to prosty
laboratoryjny interfejs
USB, umożliwiający
uczniom/studentom
zapoznanie się z
metodami
prowadzenia pomiarów przy użyciu komputera.
Rozdzielczość: 12 bitów
Maksymalna częstotliwość próbkowania: 40
kHz
Pamięć: 32 kB
Wejścia analogowe: 2 wejścia o zakresach od 0
do 5 V i od -10 do +10 V; każde wejście może
być używane jako licznik
Połączenie z komputerem: USB
Zasilacz: nie jest potrzebny; urządzenie jest zasilane przez port USB
Art. Nr. 008
Interfejs €Sense
€SENSE to łatwy w
użyciu laboratoryjny
interfejs z trzema
wysokiej
jakości
wbudowanymi
czujnikami
temperatury, dźwięku i światła. Dodatkowy
zewnętrzny czujnik temperatury (w komplecie)
zwiększa możliwości urządzenia, pozwalając na
przykład mierzyć temperaturę cieczy.
Art. Nr. 009
€Motion –
Detektor ruchu na USB
€Motion to ultradźwiękowy
detektor ruchu, podłączany
bezpośrednio do portu
USB w komputerze. Detektor nieprzerwanie mierzy
odległość między interfejsem i obiektem.
Odległość minimalna: 0,20
m, odległość maksymalna:
od 6 do 10 m, w zależności od wielkości, kształtu,
położenia i faktury obiektu.
Art. Nr. 010
Rejestrator MoLab
MoLab jest mobilnym rejestratorem danych, zawierającym własny procesor i pamięć, wyposażonym w system operacyjny Windows CE. Obsługa za pomocą kolorowego dotykowego ekranu; 4 wejścia do przyłączenia 4 czujników typu
CMA ML.
Zestaw
MoLab
składa się z:
rejestratora MoLab,
zasilacza, przewodu
USB, przewodów do
czujników z wtyczkami 5-pin mini jack,
rysika,
gumowej
osłony, czujnika temperatury ML11s, czujnika
światła ML14s, czujnika napięcia ML17f i przewodnika użytkownika.
Wyświetlacz: kolorowy, dotykowy ekran o rozdzielczości 320x240 pikseli
Zasilanie: Akumulator, ładowany przez USB
z komputera lub zasilacz (dołączony).
Pamięć:
Typu Flash ROM 256 MB i pamięć użytkownika 64 MB
Gniazdo do dodatkowej karty pamięci SD
Wejścia: 4 wejścia do czujników typu ML
Rozdzielczość: 12 do16 bitów (zależnie od dołączonych czujników)
Maksymalna częstotliwość próbkowania:
Max. 100 kHz (zależnie od czujników)
Art. Nr. ML01
Zestaw do badania rezonansu
Zestaw ten służy do pomiarów i sterowania przy wykorzystaniu zjawiska rezonansu.
W skład zestawu wchodzą
następujące części:
• regulowana podstawa
• rurka z tworzywa sztucznego
• ruchoma cewka
• ruchomy uchwyt czujnika
siły
• sprężyna
• uchwyt sprężyny
• magnes.
Zamiast metalowego pręta, do pomiaru drgań
sprężyny można użyć czujnika siły (do nabycia
osobno). Zestaw umożliwia mierzenie indukowanej siły elektromotorycznej, wywołanej ruchem
magnesu przymocowanego za pomocą uchwytu
do sprężyny. Prąd indukcyjny w cewce można
włączać i wyłączać za pomocą interfejsu CoachLab lub CoachLab II; można także obserwować oddziaływanie siły na magnes zawieszony
na sprężynie.
Czujniki
Czujniki wyposażone we wtyki BT
1. Wszystkie czujniki wyposażone są we wtyki
BT (British Telecom), pasujące do gniazd w interfejsach CMA CoachLab II, CoachLab II+ i
ULAB oraz rejestratorach Vernier LabPro, Texas
Instruments CBL i CBL2.
2. Czujniki, których numer zawiera literę „i” to tak
zwane czujniki „inteligentne”. Czujniki te wyposażone są w pamięć, w której przechowywane
są informacje o czujniku. Czujniki te są automatycznie wykrywane przez interfejsy CoachLab II+
(po podłączeniu do gniazda BT), ULAB, CBL2 i
LabPro.
Czujnik przyspieszenia ( 5 g)
Czujnik może być
wykorzystywany do
badania
przyspieszenia ruchu w jednym wymiarze w zakresie od -5 g do +5
2
2
g (od -50 m/s do 50 m/s ).
2
Rozdzielczość: około 0,5 m/s .
Art. Nr. 060
Płyta systemowa
Płyta systemowa służy do ćwiczeń praktycznych związanych
z takimi zagadnieniami, jak układy logiczne, pomiar, sterowanie i automatyka. Płyta składa się z następujących części:
Blok wejścia to podsystem odpowiedzialny za
rejestrowanie danych z otoczenia oraz generowanie sygnału do dalszego przetwarzania. W
przypadku systemu pomiarowego lub sterującego, sygnał pochodzi z czujnika; w przypadku systemu komputerowego pochodzi z klawiatury.
Blok przetwarzania to podsystem odpowiedzialny
za przetwarzanie sygnału w celu uzyskania
określonego wyniku.
Blok wyjścia to podsystem, który prezentuje
przetworzone dane w użytecznej formie (system
pomiarowy) lub wykonuje określone działania
zależne od sygnału (system sterujący).
Blok dodatkowy składa się z 4-bitowego konwertera AD i złącza umożliwiającego podłączenie
komputera.
Art. Nr. 020
Art. Nr. 0385
Czujnik położenia (obrotu) (0..270°)
Czujnik wychylenia
to potencjometr z
krążkiem, do którego
można przywiązać
sznurek. Czujnik pozwala wykrywać odchylenia i (małe)
przesunięcia. Zmiana położenia sznurka powoduje przekręcenie potencjometru i zmianę napięcia na wyjściu.
Dane czujnika: serial EEPROM 256 bajtów
Zakres: 270° (obrót) lub 120 mm (przemieszczenie).
Rozdzielczość (12 bitów): 0,06°
Art. Nr. 013i
Czujnik barometryczny
Czujnik barometryczny to czujnik ciśnienia
o wysokiej czułości,
pracujący w zakresie
od 0 do 1,1 bara. Może być stosowany
3
Czujnik CO2 (0 .. 100 000 ppm)
Czujnik CO2 może
być stosowany do
monitorowania stężenia dwutlenku węgla w fazie gazowej
w zakresie od 0 do
5000 ppm. Czujnik
nadaje się doskonale do mierzenia stężenia CO 2
podczas fotosyntezy i w procesie oddychania
u małych zwierząt. W komplecie butelka do pobierania próbek o pojemności 250 ml.
Zakres: 0 .. 5000 ppm
Typowa rozdzielczość: 20 ppm.
w badaniach pogody lub eksperymentach, w których wymagany jest pomiar ciśnienia zbliżonego
do normalnego ciśnienia atmosferycznego.
Zakres: od 810 do 1090 mbar / 0 – 1100 mbar
Rozdzielczość: 0,1 mbar / 1 mbar
Art. Nr. 032
Czujnik ciśnienia krwi
Czujnik ciśnienia krwi służy do mierzenia ciśnienia tętniczego u ludzi (nieinwazyjnie).
Czujnik wyposażony
jest w przetwornik
ciśnienia
SenSym
SDX05D4. Element
ten zawiera membranę, która wygina
się pod wpływem
zmian ciśnienia. Czujnik przystosowany jest do
pomiaru ciśnienia różnicowego w zakresie od 0
do 250 mm Hg. W komplecie standardowa regulowana opaska zaciskowa dla dorosłych (obwód
od 27 cm do 39 cm) wraz z pompką i zaworem.
Art. Nr. 0661i
Kolorymetr
Kolorymetr wyposażony jest w cztery
czujniki (czerwony –
635 nm, zielony –
565 nm, niebieski –
470 nm, fioletowy –
430 nm). Doskonały
do eksperymentów z prawem Beera, do określania stężenia nieznanych roztworów oraz do badania zmian stężenia w czasie.
W komplecie 15 kuwet o pojemności 3,5 ml.
Art. Nr. 0377i
Elektrometryczny
miernik ładunku
Czujnik mierzy ładunek elektrostatyczny
i może być stosowany zamiast elektronicznego elektroskopu. Czujnik może także służyć do pomiaru polaryzacji ładunku. Wyposażony jest w trzy zakresy
pracy oraz przełącznik służący do rozładowania
kondensatora.
Urządzenie jest czujnikiem napięcia o bardzo
wysokiej
impedancji
z
kondensatorem
o pojemności 0,01 μF.
Art. Nr. 0361i
Art. Nr. 0358
Czujnik przewodności elektrycznej
Czujnik mierzy przewodność elektryczną
roztworu
między
elektrodami.
Może
być stosowany do
mierzenia przewodności roztworu lub
stężenia jonów w
roztworach wodnych w warunkach terenowych
i w laboratorium.
Zakres:
Niski: od 0 do 200 µS (od 0 do 100 mg/l TDS)
Średni: od 0 do 2000 µS (od 0 do 1000 mg/l
TDS)
Wysoki: od 0 do 20 000 µS (od 0 do 10 000 mg/l
TDS).
Rozdzielczość (12 bitów): 0,082μS / 0,82μS / 8,2
μS.
Czujnik CO2 (0 .. 100 000 ppm)
Czujnik CO2 może
być stosowany do
monitorowania stężenia dwutlenku węgla w fazie gazowej
w zakresie od 0 do
100 000 ppm. Nadaje
się doskonale do pomiaru stężenia CO2 w powietrzu wydychanym przez człowieka oraz do badania procesu oddychania u zwierząt i owadów. W
komplecie butelka do pobierania próbek o pojemności 250 ml.
Zakres: 0 .. 100 000 ppm
Typowa rozdzielczość: 1000 ppm.
Art. Nr. 0660i
Art. Nr. 0382
4
Czujnik różnicowy natężenia prądu (-5..+5 A)
Uniwersalny miernik
natężenia
prądu
zmiennego i stałego.
Wyposażony
jest
w dwa wtyki bananowe o grubości 4
mm, które ułatwiają
podłączenie. Czujnik składa się z elementu pomiarowego i wzmacniacza sygnału. Elementem
pomiarowym jest opornik 0,04 Ω (2 W) włączony
między czerwonym i czarnym zaciskiem.
Zakres: -5 .. +5A
Rozdzielczość (12 bitów): 3,8 mA
i mierzy impulsy elektryczne generowane przez
serce. Przy każdym uderzeniu serca generowany jest sygnał elektryczny. Sygnał ten mierzony
jest na powierzchni skóry za pomocą elektrod
umieszczonych
na
piersi
badanego.
Zestaw składa się z pasa z elektrodami, odbiornika oraz dwóch opasek elastycznych (dużej
i małej). Pas powinien znajdować się bezpośrednio pod klatką piersiową i powinien być przytrzymywany przez elastyczne opaski. Dwie elektrody umieszczone w pasie wykrywają każde
uderzenie serca.
Art. Nr. 0375
Czujnik szybkości przepływu cieczy (0..4 m/s)
Czujnik
przepływu
mierzy
wielkość
strumienia
wody.
Może być używany
do badania wypływu,
regularności strumienia i przenoszenia
osadów przez płynącą wodę. Czujnik przepływu
składa się z drążka z wirnikiem i przewodu
o długości 5 m.
Zakres: 0 – 4,0 m/s
Rozdzielczość (12 bitów): 0,005 m/s
Art. Nr. 0221i
Czujnik natężenia prądu (-500.. 500 mA)
Czujnik może służyć
do pomiaru niewielkiego natężenia prądu zmiennego lub
stałego. Wyposażony
jest w dwa wtyki bananowe o grubości 4
mm. Czujnik składa się z elementu pomiarowego
i wzmacniacza sygnału. Elementem pomiarowym
jest opornik 0,4 (0,3 W) włączony między
czerwonym i czarnym zaciskiem.
Zakres: -500 .. +500 mA
Rozdzielczość (12 bitów): 0,38 mA
Art. Nr. 0371
Czujnik siły o dwóch zakresach: ±5 N i ±50 N
W czujniku siły zastosowano technologię pomiaru naprężeń w ugiętej belce.
Może być stosowany
do badania zjawiska
tarcia, ruchu harmonicznego, zderzeń i
siły dośrodkowej. Do zestawu dołączono akcesoria: śrubę zaciskową, uchwyt, zderzak i hak.
Zakres: -5 .. 5 N lub -50 .. 50 N.
Rozdzielczość (12 bitów): 0,003 N / 0,03 N
Art. Nr. 0222i
Zestaw EKG
Czujnik EKG mierzy
napięcia generowane
podczas pracy serca.
Te małe napięcia
mogą być mierzone
za pomocą elektrod
stykających się ze
skórą nadgarstków i łokci. Napięcie jest wzmacniane, filtrowane i przekazywane za pośrednictwem łącznika optycznego do interfejsu pomiarowego.
Zestaw EKG składa się z czujnika EKG i 100
elektrod.
Rozdzielczość (12 bitów): 1,2 µV
Art. Nr. 0663i
Płyta do pomiaru siły (Czujnik siły nacisku)
Płyta służy do pomiaru siły generowanej
przy chodzeniu, skakaniu i innych czynnościach wykonywanych przez człowieka. Płyta może mierzyć siłę w dwóch zakresach: do 3500 N oraz – z
większą czułością – do 800 N (w eksperymentach z pchaniem). Do zestawu dołączone są dwa
Art. Nr. 0628i
Czujnik tętna
Czujnik tętna pozwala
monitorować
bicie
serca
u człowieka.
Oparty jest na tej samej zasadzie, co EKG
5
uchwyty, które można przymocować albo do
górnej, albo do dolnej powierzchni płyty.
Zakres: od –800 do +3500 N lub od –200 do
+800 N
Rozdzielczość (12 bitów): 1,2 N lub 0,3 N
Rozdzielczość (12 bitów): 2,5 mlx
Art. Nr. 0141i
Czujnik oświetlenia (0..200 lx)
Czujnik oświetlenia
do pomiaru natężenia światła w zakresie od 0 do 200 luksów. Zawiera fototranzystor, na który
światło kierowane
jest przez wiązkę włókna szklanego. Ze względu
na zakres pracy, czujnik nadaje się do pomiarów
typowego natężenia światła w pomieszczeniach.
Może również pełnić funkcję fotokomórki.
Zakres: 0 .. 200 lx
Rozdzielczość (12 bitów): 0,05 lx
Art. Nr. 0364
Czujnik rytmu serca (0..100%)
Czujnik rytmu serca
pozwala przeprowadzić proste obserwacje pracy serca. W
przeciwieństwie do
czujnika EKG monitorującego napięcie
elektryczne, czujnik ten monitoruje przepływ krwi
w żyłach. Ma on formę klipsu z małą diodą LED
emitującą promienie podczerwone oraz czujnika
podczerwieni. Ilość krwi przepływającej przez
naczynia krwionośne zmienia się w sposób
zsynchronizowany z biciem serca. Czujnik mierzy natężenie światła przenikającego przez tkanki ucha oraz zmiany tego natężenia towarzyszące zmianom ilości krwi w tkance.
Art. Nr. 0142i
Czujnik oświetlenia (0..150 klx)
do pomiaru natężenia światła w zakresie od 0 do 150 000
luksów. Fotodioda
BPW21 umieszczona
w ściance komory
z tworzywa sztucznego generuje napięcie elektryczne uzależnione od intensywności oświetlenia. Ze względu na zakres pracy, czujnik nadaje
się do pomiarów światła dziennego. Zakres pracy czujnika obejmuje pełne natężenie światła
słonecznego. Charakterystyka spektralna czujnika jest zbliżona do czułości ludzkiego oka.
Zakres: 0 .. 150 klx
Rozdzielczość (12 bitów): 37 lx
Art. Nr. 027i
Selektywny czujnik jonów
Zestaw selektywnych
elektrod z wbudowanym wzmacniaczem
pozwala mierzyć stężenie jonów azotanowych (NO3-),
chlorkowych (Cl-),
wapnia (Ca2+) i amonowych (NH4+) w wodzie
w następujących zakresach:
azotanowy (NO3-): od 0,1 do 14 000 mg/l lub
ppm,
chlorkowy (Cl-): od 1,8 do 35 000 mg/l lub ppm
wapnia (Ca2+): od 0,2 do 40 000 mg/l lub ppm
amonowy (NH4+): od 0,1 do 18 000 mg/l lub
ppm
Art. Nr. 0143i
do pomiaru natężenia światła w zakresie od 0,1 do 10
2
W/m . Czuły na światło widzialne oraz
podczerwień.
Czujnik stanowi część zestawu pomiarowego
CoachLab II (20506mv) oraz zestawu pomiarowego i sterującego CoachLab II (20506sv).
Art. Nr. 039x
Czujnik oświetlenia (0..10 lx)
o wysokiej czułości,
do pomiaru natężenia światła w zakresie od 0 do 10 luksów. Zawiera fototranzystor, na który
światło kierowane jest przez wiązkę włókna
szklanego. Ze względu na dużą czułość, nadaje
się idealnie do badania widma światła.
Zakres: 0 .. 10 lx
Art. Nr. 0513
6
Zakres: 0 .. 100%
Rozdzielczość (12 bitów): 0,03%
Art. Nr. 0665i
Czujnik pola magnetycznego
Czujnik zawiera element hallotronowy,
pozwalający mierzyć
indukcję pola magnetycznego. Może
być używany do pomiaru pola magnetycznego w cewkach; w mniejszym stopniu nadaje się do pomiaru pola we wnękach w kształcie
szczeliny.
Zakres: od 10 do 50 mT lub od 100 do +500 mT
Rozdzielczość (12 bitów): 0,025 mT / 0,25 mT
Fotobramka z bloczkiem
Fotobramka składa
się z dwóch detektorów światła i może
działać w dwóch różnych trybach: bramki
wewnętrznej, wykrywającej
obiekty
przemieszczające się
między ramionami fotokomórki, oraz bramki zewnętrznej (laserowej), wykrywającej obiekty
przemieszczające się poza ramionami fotokomórki. Po dołączeniu przystawki z bloczkiem,
fotokomórka może pełnić funkcję „inteligentnego
bloczka”.
Rozdzielczość przestrzenna wynosi 21 mm.
Art. Nr. 0662i
Art. Nr. 024i
Detektor ruchu (0,2 .. 6 m)
Ultradźwiękowy
detektor
ruchu umożliwiający pomiar
położenia obiektu. W celu
określenia odległości mierzony jest czas potrzebny
na to, aby impuls generowany przez przetwornik
ultradźwiękowy mógł przebyć drogę do obiektu i z
powrotem.
Zakres: min.: 0,2 m i maks.:
od 6 do 12 m (w zależności od kształtu przedmiotu, jego wielkości i faktury).
Częstotliwość ultradźwięków: 50 kHz.
Typowa dokładność: ± 1 mm.
Miernik pH (0..14 pH)
Miernik pH ogólnego
przeznaczenia,
umożliwiający pomiar
kwasowości/pH roztworu. Miernik składa
się ze wzmacniacza
pH (030i) oraz elektrody pH (031).
Elektroda pH jest złożoną elektrodą, zawierającą
żel Ag-AgCl w rurce
z tworzywa sztucznego. Elektrody nie
można ponownie napełnić.
Dane czujnika: serial
EEPROM 256 bajtów
Zakres: 0.. 14 pH
Rozdzielczość (12 bitów): 0,005 pH
Zakres temperatury: 5 .. 80°C
Art. Nr. 0664
Czujnik potencjału redoks (ORP)
Czujnik potencjału
redoks (ORP) mierzy
zdolność roztworu do
udziału w reakcji jako
czynnik utleniający
lub redukujący. Skrót
ORP oznacza potencjał utleniająco-redukujący, zwany również potencjałem redoks. Czujnik składa się z elektrody
redoks i wzmacniacza.
Zakres: -450 mV .. 1100 mV
Rozdzielczość (12 bitów): 0,5 mV
Art. Nr. 030i – wzmacniacz pH
Art. Nr. 031 – elektroda pH
Czujnik ciśnienia (0 .. 700 kPa)
Czujnik ciśnienia
przeznaczony jest do
pomiaru ciśnienia
absolutnego gazów
w zakresie od 0 do
700 kPa (od 0 do 7
atm). Ciśnienie jest
mierzone za pomocą zaworu ciśnienia, umieszczonego w ściance komory.
Zakres: 0 .. 700 kPa (0..7 atm)
Art. Nr. 0313i
Czujnik tlenu w gazach (0 .. 100%)
Czujnik mierzy stężenie tlenu w gazach
w zakresie od 0 do
100 procent. Może
być stosowany
w wielu różnych doświadczeniach biologicznych i
chemicznych.
7
Rozdzielczość (12 bitów): 0,16 kPa
Spirometr (-10..10 L/s)
Spirometr może być
stosowany w wielu
różnych
doświadczeniach z przepływem powietrza oraz
w badaniu pojemności płuc. W skład zestawu wchodzą następujące części:
• Spirometr (wraz z uchwytem czujnika i głowicą);
• 5 jednorazowych ustników;
• 1 jednorazowy filtr antybakteryjny;
• 2 zaciskacze na nos.
Zakres: -10 .. +10 L/s
Art. Nr. 023i
Czujnik promieniowania
Czujnik
wykrywa
promieniowanie jonizujące alfa, beta
i gamma. Nadaje się
do wykrywania słabego promieniowania, emitowanego np.
przez nawozy potasowe lub koszulki latarni gazowych. Może być
również stosowany do mierzenia promieniowania
tła. Po wykryciu rozpadu promieniotwórczego,
czujnik generuje impuls. Sygnalizowane jest to
dźwiękiem oraz błyśnięciem diody LED.
Czujnik wykrywa promieniowanie alfa, beta
i gamma.
Zakres: 0 .. 1000 impulsów na sekundę.
Art. Nr. 0378i
Czujnik temperatury (-20 .. 110°C)
Czujnik temperatury
pozwala rejestrować
temperaturę w zakresie od -20°C do
110°C.
Przetwornik umieszczony
w
tulejce
z nierdzewnej stali dokonuje konwersji temperatury w napięcie elektryczne. W cieczach czujnik
reaguje bardzo szybko na zmiany temperatury
(od 1,3 do 2,0 s).
Zakres: od -20°C do 110°C
Rozdzielczość (12 bitów): 0,07 °C
Art. Nr. 0666i
Czujnik wilgotności względnej (0 .. 100%)
Czujnik mierzy wilgotność względną
w zakresie 0 – 100%.
Składa się z układu
scalonego, w którym
do wykrywania wilgotności wykorzystywany jest polimer pojemnościowy. Czujnik
umieszczony jest w pudełku. Cyrkulację powietrza zapewniają otwory w jego ściankach.
Zakres: 0 .. 100%
Rozdzielczość (12 bitów): 0,04%
Art. Nr. 016i
Czujnik temperatury (-20 .. 125°C)
Czujnik mierzy temperaturę w zakresie
od -20°C do 125°C
i jest odporny na
wodę i niektóre odczynniki chemiczne.
Czujnik
stanowi
część zestawu pomiarowego CoachLab II
(20506mv) oraz zestawu do pomiarów i sterowania CoachLab II (20506msv).
Art. Nr. 025i
Czujnik dźwięku (-45 .. 45 Pa)
Czujnik składa się
z mikrofonu i wewnętrznego wzmacniacza. Mikrofon zamontowany
jest
w ściance
pudełka
z tworzywa sztucznego.
Czujnik mierzy zmiany ciśnienia powietrza powodowane przez falę dźwiękową. Ze względu na
wysoką czułość, urządzenie nadaje się doskonale do wykrywania impulsów ciśnienia.
Zakres: -45 .. +45 Pa
Rozdzielczość (12 bitów): 22 mPa
Art. Nr. 0511
Termopara dwuzakresowa
Termopara mierzy
temperaturę w
dwóch zakresach,
wybieranych za pomocą przełącznika
umieszczonego na
obudowie czujnika.
Art. Nr. 017i
8
Różnicowy czujnik napięcia (-500..500mV)
Różnicowy czujnik
napięcia przeznaczony jest do pomiaru napięcia elektrycznego w zakresie
od -500 do 500 mV.
Czujnik może służyć
do pomiaru niewielkiego napięcia elektrycznego w obwodach prądu
zmiennego i stałego. Czujnik posiada wejścia
różnicowe, co oznacza, że nadaje się do pomiaru napięcia między wybranymi elementami obwodu, bez wspólnego uziemienia. Wyposażony
jest w dwa wtyki bananowe o grubości 4 mm.
Zakres: -500 .. +500 mV
Rozdzielczość (12 bitów): 338 µV
W czujniku zastosowano termoparę typu K. Termopara składa się z dwóch przewodów wykonanych ze stopów Chromega™ (nikiel i chrom)
oraz Alomega™ (nikiel i aluminium). Przewody
spojone na jednym końcu tworzą złącze pomiarowe (gorące). Drugi koniec przewodów stanowi
tak zwane złącze odniesienia (zimne).
Zakres: -200..1300°C i -20..110°C
Rozdzielczość (12 bitów): 0,39°C i 0,035°C
Art. Nr. 0135i
Czujnik promieniowania UVA
Czujnik UVA służy do
wykrywania promieniowania ultrafioletowego. Jest czuły
głównie na promieniowanie UVA (długość fali ok.
320 – 390 nm). Czujnik UVA zawiera szerokozakresową fotodiodę silikonową UV.
2
Rozdzielczość (12 bitów): 5 mW/ m
Art. Nr. 0212i
Czujnik napięcia
Typowy miernik napięcia elektrycznego
w zakresie od -10 do
+10 V.
Art. Nr. 0515
Art. Nr. 0388
Czujnik promieniowania UVB
Czujnik UVB służy
do wykrywania promieniowania ultrafioletowego. Jest czuły
głównie na promieniowanie UVB (długość fali ok. 290 – 320 nm).
Czujnik UVB zawiera szerokozakresową fotodiodę silikonową UV.
2
Rozdzielczość (12 bitów): 0,25 mW/ m
Art. Nr. 0389
Różnicowy czujnik napięcia (-10..10V)
Różnicowy
czujnik
napięcia ma pomagać w poznawaniu
podstawowych praw
rządzących
zjawiskami elektrycznymi.
Szeroki zakres pomiarowy umożliwia pomiary napięcia elektrycznego w obwodach prądu zmiennego i stałego.
Czujnik posiada wejścia różnicowe, co oznacza,
że nadaje się do pomiaru napięcia między wybranymi elementami obwodu, bez wspólnego
uziemienia. Wyposażony jest w dwa wtyki bananowe, które ułatwiają podłączenie.
Zakres: -10 .. +10V
Rozdzielczość (12 bitów): 6,5 mV
Art. Nr. 0210i
9
gdzie mierzone jest natężenie płynącego prądu
(można mierzyć natężenia prądów płynących w
obu kierunkach).
Czujnik posiada bardzo mały opór, zatem do
obwodu wprowadzany jest minimalny opór dodatkowy. Jest zabezpieczony przed uszkodzeniem dla pomiarów natężeń prądów do 5 A, ale
nie wolno nigdy przekraczać tej wartości.
Maksymalna częstotliwość próbkowania:100 kHz
Czujniki ML
Czujniki ML to nowoczesne, cyfrowe czujniki I2C,
przetwarzające mierzone wielkości w sygnały
cyfrowe (ADC on board). Posiadają wtyki typu
mini jack 5-pinowe.
Czujniki ML mogą być przyłączane do rejestratora CMA MoLab.
Przewody do przyłączenia czujników do interfejsu są dostarczane z interfejsem MoLab.
Art. Nr. ML20f
Czujnik natężenia prądu (-12,5..+12,5 mA)
Czujnik natężenia prądu
ML23f to uniwerslany
miernik natężenia prądu
zmiennego i stałego w
zakresie -12.5 i +12.5
mA. Wyposażony w
krokodylki, ułatwiające
przyłączenie czujnika.
Czujnik powinien być
połączony szeregowo z elementem obwodu,
gdzie mierzone jest natężenie płynącego prądu
(można mierzyć natężenia prądów płynących w
obu kierunkach).
Czujnik posiada bardzo mały opór, zatem do
obwodu wprowadzany jest minimalny opór dodatkowy. Jest zabezpieczony przed uszkodzeniem dla pomiarów natężeń prądów do 25 mA,
ale nie wolno nigdy przekraczać tej wartości.
3–osiowy czujnik przyspieszenia
3-osiowy czujnik przyspieszenia ML29s mierzy przyspieszenie w
kierunku 3 osi: x, y I z.
Czunik posiada 2 zakrey
pomiarowe:
2 .. 2 g (standard),
4 .. 4 g,
8 .. 8 g.
Czujnik jest wyskalowany w ‘g’, gdzie ‘g’ - przy2
spieszenie ziemskie, 9.81 m/s .
Element pomiarowy czujnika umieszczony jest
wewnątrz pudełka z powietrzem. Kierunki osi są
zaznaczone na etykiecie.
Maksymalna częstotliwość próbkowania: 500 Hz
Art. Nr. ML29s
Czujnik barometryczny/Wysokościomierz
Czujnik barometryczny
/Wysokościomierz
ML36s mierzy ciśnienie
atmosferyczne w zakresie od 300 hPa do
1100 hPa oraz oblicza
odpowiednią wysokość
w metrach, przy założeniu że średnie ciśnienie atmosferyczne na
wyskości 0 m n.p.m. wynosi 1013.25 hPa (1 atmosfera).
Element pomiarowy jest umieszczony w obudowie czujnika.
Art. Nr. ML23f
Czujnik siły
Czujnik siły ML32F jest
uniwersalnym
miernikiem do pomiaru sił z
zakresu od -80 do 80 N.
Można go używać zamiast
ręcznej
wagi
sprężynowej, jak również zamontować na statywie pierścieniowym lub
na wózku w celu badania dynamiki zderzeń. Mierzy on siły związane zarówno z ciągnięciem, jak
i pchaniem.
Siłomierz używa czujników tensometrycznych do
pomiaru siły na podstawie wygięcia pręta.
Do czujnika przyłożyć można maksymalnie siłę
100 N; przyłożenie siły powyżej 100 N może doprowadzić do trwałego uszkodzenia czujnika.
Do czujnika dołączono liczne akcesoria:
zderzak, śrubę skrzydełkową, hak i uchwyt.
Art. Nr. ML36s
Czujnik natężenia prądu (-3 ..+3 A)
Czujnik natężenia prądu ML20f to uniwersalny miernik natężenia
prądu zmiennego i stałego w zakresie -3 i +3
A. Wyposażony w krokodylki,
ułatwiające
przyłączenie czujnika.
Czujnik powinien być
połączony szeregowo z elementem
Art. Nr. ML32f
obwodu,
10
Uniwersalny
czujnik
ML14s mierzy natężenie
oświetlenia w 3 zakresach: od 0.35 do 22,937
lux, od 1 do 65,535 lux
(standardowo), i od 1.53
do 100,487 lux. Czujnik
ten jest odpowiedni do
pomiarów
natężenia
oświetlenia w pomieszczeniach i na zewnątrz.
Czujnik wykorzystuje fotodetektor, zamontowany
na powierzchni pod szybą. Aby chronić szybę
czujnik jest zamknięty plastikowym kapturkiem.
Na obudowie znajduje się gwint do mocowania
czujnika.
Czujnik ruchu
Detektor ruchu ML26m działa jak sonar, wysyłając sygnały ultradźwiękowe odbijane od obiektów. W celu określenia
odległości mierzony jest
czas przejścia przez
impuls,
generowany
przez przetwornik ultradźwiękowy, drogi do
obiektu i z powrotem.
Zakres: minimum 0,15 m; maksimum 6 m
Czujnik jest wyposażony w stalowy pręt, który
pozwala umocować czujnik na statywie.
Art. Nr. ML26m
Art. Nr. ML32f
Zestaw do pomiaru pH
Czujnik pH ML42m
mierzy stopień kwasowości/wartość pH
roztworu w zakresie
od 0 do 14 pH. Elektroda pH jest połączona z obudową
czujnika za pomocą
koncentrycznego przewodu ze złączem BNC.
Elektroda pH jest to szklana elektroda wypełniona żelem, umieszczona w rurce z tworzywa,
otwierana w dolnej części.
Czujnik wilgotności
Czujnik
wilgotności
ML48m mierzy wilgotność względną w zakresie od 0 do 100% i
temperaturę od -20 do
50°C (-4 do 122°F).
Dwa elementy pomiarowe (wilgotności I temperatury) umieszczono w obudowie. Szczeliny na
końcu czujnika umożliwiają przepływ powietrza.
Praca czujnika może się znacząco różnić przy
różnej cyrkulacji powietrza, tzn. czujnik reaguje
szybciej, gdy jest większy ruch powietrza.
Maksymalna częstotliwość próbkowania:
wilgotność: 20 Hz, temperatura: 4 Hz
Art. Nr. ML42m
Czujnik ciśnienia
Czujnik
ciśnienia
gazu ML39m do
pomiaru względnego
ciśnienia w zakresie
od -100 do 300 kPa
(dodatnie i ujemne
przyrosty ciśnienia).
Ciśnienie mierzone jest za pomocą portu ciśnienia, znajdującego się z boku obudowy. Biały port
ciśnienia zakończony jest małym gwintem
zwanym Luer-lock.
Czujnik ciśnienia jest bardzo precyzyjnym czujnikiem piezorezystywnym. Został zaprojektowany
pod kątem użytkowania wyłącznie z niekorodującymi i niejonowymi gazami, takimi jak powietrze,
gazy suche i podobne. Nie wolno dopuścić do
jego zamoczenia.
Czujnik jest dostarczany z plastikową 20-ml
strzykawką z zaworem typu Luer-lock, złączem
Luer-lock i plastikową rurką.
Maksymalna częstotliwość próbkowania:1000 Hz
Art. Nr. ML48m
Czujnik pola magnetycznego
Czujnik ML51m pola
magnetycznego mierzy
indukcję magnetyczną w
zakresie od -1000 do
3000 Gaussów (-100 ..
300 mT).
Czujnik zawiera element Halla, zamontowany na
czubku wąskiej stalowej rurki.
Element Halla jest zamontowany prostopadle do
kierunku rurki czujnika, czujnik jest najbardziej
czuły, gdy linie pola są równoległe do rurki.
Czujnik doskonale nadaje się do wykonywania
pomiarów pola magnetycznego wewnątrz cewek
lub w pobliżu magnesów trwałych.
Maksymalna częstotliwość próbkowania:1000 Hz
Art. Nr. ML51m
Art. Nr. ML39m
11
Czujnik temperatury
Czujnik
temperatury
ML11s to uniwersalny
czujnik
do
pomiaru
temperatury
cieczy
(woda, lekko kwaśne
roztwory) i powietrza.
Przeznaczony
do
pomiaru
temperatury
w zakresie od -40°C do 125°C (-40 °F do 257°F).
Element pomiarowy (termistor) mieści się w końcowej części 100 mm rurki ze stali niezdzewnej
o średnicy Φ = 4 mm.
Aktuatory
Biureta z silnikiem
krokowym
Biureta z silnikiem
krokowym umożliwia
dozowanie cieczy w
prostych eksperymentach wymagających miareczkowania. Podczas dozowania popychany jest tłok strzykawki. Silnik krokowy
można podłączyć do wyjścia interfejsu CoachLab
lub CoachLab II.
Art. Nr. ML11s
Art. Nr. 061
Czujnik temperatury
Czujnik ML45m wykalibrowany do pomiaru
temperatur w zakresie 25 .. 1225 °C (-373 ..
2237 °F).
Czujnik zawiera termoparę typu K, która składa się z przewodów
z chromelu (stop nikielchrom (+)) i alumelu (stop nikiel-aluminium (-)),
które są spawane ze sobą na jednym końcu tworząc końcówkę pomiarową.
Przewód termopary jest podwójnie izolowany
szklaną osłonką, końcówka termopary jest odsłonięta. Przewód ma długość około 65 cm.
Art. Nr. ML45m
Zestaw aktuatorów
W skład zestawu
wchodzą następujące elementy: 4 czerwone i 3 czarne
przewody
4-mm,
przełącznik 12 V,
oprawka do żarówki i
3 kolorowe żarówki 12 V, brzęczyk 12 V, silnik
na prąd stały 12 V i śmigło, które można założyć
na oś silnika. Wszystkie elementy łączone są
przewodami 4-mm.
Art. Nr. 062
Przekaźnik 230 V
Przekaźnik elektroniczny napięć 230 V (063)
umożliwia sterowanie
urządzeniami
zasilanymi prądem
elektrycznym
o napięciu 230 V
przy wykorzystaniu
wyjść
interfejsu
CoachLab II/II+. Moduł zawiera przekaźnik
półprzewodnikowy (SSR) 230 V. Maksymalna
moc: 1150 W, napięcie sterujące: 3 V lub więcej
(do 25 V).
Czujnik napięcia
Czujnik napięcia ML17f
jest przeznaczony do
badania podstawowych
praw elektryczności.
Szeroki zakres napięć
na wejściu od – 15 do
+15 V umożliwia stosowanie tego czujnika do
pomiaru napięć w obwodach prądu stałego i zmiennego. Czujnik zawiera dwa krokodylki, ułatwiające podłączenie.
Czujnik posiada wejścia różnicowe, co oznacza,
że nadaje się do pomiaru napięcia między wybranymi elementami obwodu, bez wspólnego
uziemienia. Może być używany do pomiaru dodatnich i ujemnych różnic potencjałów. Czujnik
jest zabezpieczony przed uszkodzeniem aż do
napięć ± 30 V (w stosunku do uziemienia).
Art. Nr. 063
Zestawy
Zestaw „Skrzyżowanie”
Zestaw przeznaczony jest dla uczniów
w wieku od 10 do 14
lat i służy do nauczania zasad sterowania
sygnalizacją świetlną. W skład zestawu
wchodzą:
Art. Nr. ML17f
12
• Model skrzyżowania z sygnalizacją świetlną,
przyciskami dla pieszych i czujnikami wykrywającymi samochody, dwa samochody z magnesami, oraz kabel służący do podłączenia urządzenia do komputera.
• Oprogramowanie Coach 6 Lite.
•Dodatkowe materiały i pomoce dydaktyczne
dostępne na stronie internetowej CMA.
Nowość! Przewód USB umożliwiający podłączenie urządzenia do komputera bez wyłączania
komputera oraz oprogramowanie kompatybilne
z systemem operacyjnym Windows XP.
Akcesoria
Kamera internetowa ze statywem
Kamera internetowa USB
umożliwia
nagrywanie
wideo
bezpośrednio
w programie Coach 6.
Kamera wyposażona jest
w mikrofon i lampę LED;
w zestawie jest także
statyw. Kamera może
rejestrować do 30 klatek
w rozdzielczości
VGA
(640 x 480) na sekundę.
Art. Nr. 20542
Zestaw pomiarowy CoachLab II+
Zestaw
umożliwia
przeprowadzanie
pomiarów za pomocą
interfejsu CoachLab
II+. W skład zestawu
wchodzą:
• Interfejs CoachLab
II+ (art. nr 006p)
• Czujniki temperatury (art. nr 0511), światła (art.
nr 0513) i dźwięku (art. nr 017i).
• Dodatkowe materiały i pomoce dydaktyczne
Art. Nr. 041
Przyłączka 4mm – BT
Przyłączka służy do
podłączania czujników z wtyczkami 4mm do interfejsów
z gniazdami BT, np.
CoachLab,
CoachLab II/ II+ i ULAB.
Art. Nr. 0519
Przyłączka BT – 4mm
Przyłączka służy do
podłączania czujników z wtyczkami BT
do interfejsów
z gniazdami 4-mm,
np. CoachLab II/II+.
Art. Nr. 20006mv
Zestaw do pomiarów i sterowaniaCoachLab II+
Zestaw umożliwia
dokonywanie pomiarów i sterowanie
pracą urządzeń za
pomocą interfejsu
CoachLab II+.
W skład zestawu
wchodzą:
• Interfejs CoachLab II+ (art. nr 006p)
• Czujniki temperatury (art. nr 0511), światła (art.
nr 0513) i dźwięku (art. nr 017i).
•Dodatkowe materiały i pomoce dydaktyczne
Art. Nr. 20006msv
Art. Nr. 0520
Przewód
BT-BT–
przedłużacz 3m/5m
Przedłużacz pozwala
zwiększyć długość
przewodu BT, którym
czujnik analogowy
połączony jest z interfejsem.
Art. Nr. 0521/0522
Elektrody do EKG
Zestaw 100 elektrod
do czujnika EKG
0628i.
Art. Nr. 0628ep
13
Rozgałęziacz przewodów BT
Rozgałęziacz służy
do podłączenia
dwóch detektorów
ruchu (CBR lub
03517) do interfejsu
CoachLab II.
Art. Nr. 0706
Zaciskacz do nosa używany
w doświadczeniach ze spirometrem (0378i)
Plastikowe, wyłożone
gąbką
zaciskacze
pozwalają zwiększyć
dokładność wyników
doświadczeń z użyciem spirometru, zapobiegając przedostawaniu się powietrza przez nos podczas badania. Opakowanie zawiera 10 zacisków.
Trójnik CO2-O2
Trójnik CO2-O2 powinien być używany
z czujnikiem gazowego CO2 i czujnikiem gazowego O2.
Art. Nr. 0378NOSE
Głowica do spirometru
(0378i)
Zapasowa głowica pozwala uniknąć przerw w
eksperymentach ze spirometrem w celu wysterylizowania głowicy.
Głowica składa się z
zewnętrznej obudowy z
poliwęglanu oraz wewnętrznej siatki ze stali nierdzewnej.
Art. Nr. 07661
Jednorazowy filtr
antybakteryjny do
spirometru (0378i)
Dzięki zastosowaniu
jednorazowych filtrów
antybakteryjnych,
operacja sterylizacji
głowicy spirometru może być wykonywana
znacznie rzadziej. Wlot filtru o wewnętrznej
średnicy 30 mm gwarantuje szczelne, a zarazem
wygodne połączenie z głowicą. Zestaw zawiera
10 filtrów.
Art. Nr. 0378FIL
Art. Nr. 0378FLOW
Przewód USB
Przewód USB łączący model „Skrzyżowanie” z interfejsem
CoachLab I.
Jednorazowy ustnik
do spirometru
(0378i)
Kartonowe
ustniki
pomagają
uniknąć
rozprzestrzeniania
się infekcji wśród
uczniów/studentów.
Opakowanie zawiera 30 ustników.
Art. Nr. 0742
Zasilacz sieciowy
Zasilacz sieciowy 1,5 V – 12
V/1A służy do zasilania interfejsu CoachLab (używanego
jako moduł sterujący).
Art. Nr. 0378MP
Przewód IEEE1394
Przewód służy do
szeregowego
łączenia fotobramek
(0662i).
Art. Nr. 0865
Zasilacz sieciowy
Zasilacz
sieciowy
(110 – 230 V) używany jest do zasilania interfejsu CoachLab II+.
Art. Nr. 07662
Art. Nr. 0866
14
OPROGRAMOWANIE
Coach 6 Lite
Program Coach 6
Lite
udostępniany
jest nieodpłatnie przy
zakupie interfejsów
CMA i zestawów.
Funkcje programu:
- rejestrowanie
danych z czujników
• pisanie prostych programów sterujących siłownikami
• przetwarzanie danych (tylko ograniczony zestaw narzędzi).
Funkcji programu nie można modyfikować; wyniki pracy uczniów/studentów mogą być zapisywane w plikach Results.
Program można pobrać ze strony:
http://cmascience.nl/english/resources/index.html
Do zainstalowania programu nie jest potrzebny
numer licencji
Jako środowisko do pisania programów, Coach 6
pozwala tworzyć własne multimedialne pomoce
dydaktyczne na zajęcia każdego poziomu – od
szkoły podstawowej po studia. W programie
można wykorzystać okna, w których wyświetlane
są:
• teksty z instrukcjami od nauczyciela i pracami
uczniów,
• ilustracje przedstawiające doświadczenia
i aparaturę,
• filmy przedstawiające zjawiska lub analizowane
klatka po klatce,
• dane przedstawiane w formie wykresów, tabel,
skal i wartości cyfrowych,
• modele graficzne i numeryczne, które stanowią
opis zjawiska przyrodniczego w ujęciu teoretycznym,
• programy sterujące urządzeniami i proste systemy sterujące,
• strony internetowe będące źródłem dodatkowych informacji dla uczniów.
Coach to zintegrowany, wielofunkcyjny pakiet dla
prowadzących zajęcia z biologii, chemii, fizyki,
matematyki i techniki.
Program zawiera przykłady z wszystkich przedmiotów.
Coach 6
Coach 6 to środowisko
do
nauki
i tworzenia pomocy
dydaktycznych.
W skład
pakietu
wchodzą następujące narzędzia do:
• rejestrowania wyników pomiarów on-line i offline
• wideopomiarów – analizy cyfrowych plików wideo i zdjęć, zapisywania i edycji plików wideo,
synchronizacji strumienia wideo i rejestrowanych
danych
• modelowania – tworzenie i używanie dynamicznych (numerycznych) modeli
• sterowania – tworzenie programów sterujących
siłownikami i automatami
• przetwarzania danych
• importu/eksportu danych z/do kalkulatorów graficznych TI.
Program Coach 6 jest kompatybilny z wieloma
platformami sprzętowymi, np. interfejsami CoachLab, CoachLab II/II+ i ULAB firmy CMA,
urządzeniami
Texas
Instruments
CBL™
i CBL2™, Vernier LabPro, LEGO DACTA® RCX
oraz wieloma czujnikami i aktuatorami (firm
CMA, Vernier i Texas Instruments).
Wersja autorska
Przy instalacji programu wymagany jest numer
licencji
15
Coach 6 Studio MV
Zintegrowany pakiet Coach 6 Studio MV zawiera
następujące narzędzia:
• Data Video – analiza cyfrowych plików
wideo i zdjęć
• zapisywanie i edycja plików wideo
• modelowanie – tworzenie i używanie dynamicznych (numerycznych) modeli.
Coach 6 Studio MV to środowisko autorskie, wyposażone w narzędzia do tworzenia pomocy dydaktycznych.
Program zawiera przykłady ćwiczeń wideo i modeli.
Wersja autorska
Przy instalacji programu wymagany jest numer
licencji
16
Firma CMA oferuje interfejsy do rejestrowania danych, czujniki, aktuatory i oprogramowanie Coach 6 –
środowisko do nauki i tworzenia pomocy dydaktycznych
www.cma-science.nl
Zasady gwarancji
Pomoce dydaktyczne CMA są objęte gwarancją w zakresie wad materiałowych i produkcyjnych przez
okres 12 miesięcy od daty zakupu pod warunkiem, że jest są używane w normalnych warunkach laboratoryjnych. Niniejsza gwarancja nie ma zastosowania, jeżeli czujnik został uszkodzony na skutek wypadku
lub niewłaściwego użycia.
Uwaga: Produkty te są przeznaczone wyłącznie do celów edukacyjnych.
Nie są odpowiednie do celów przemysłowych, medycznych, badawczych lub handlowych.
Rev. 07/12/2011

Katalog CMA 2012

Transkrypt

Podobne dokumenty

Karta katalogowa
