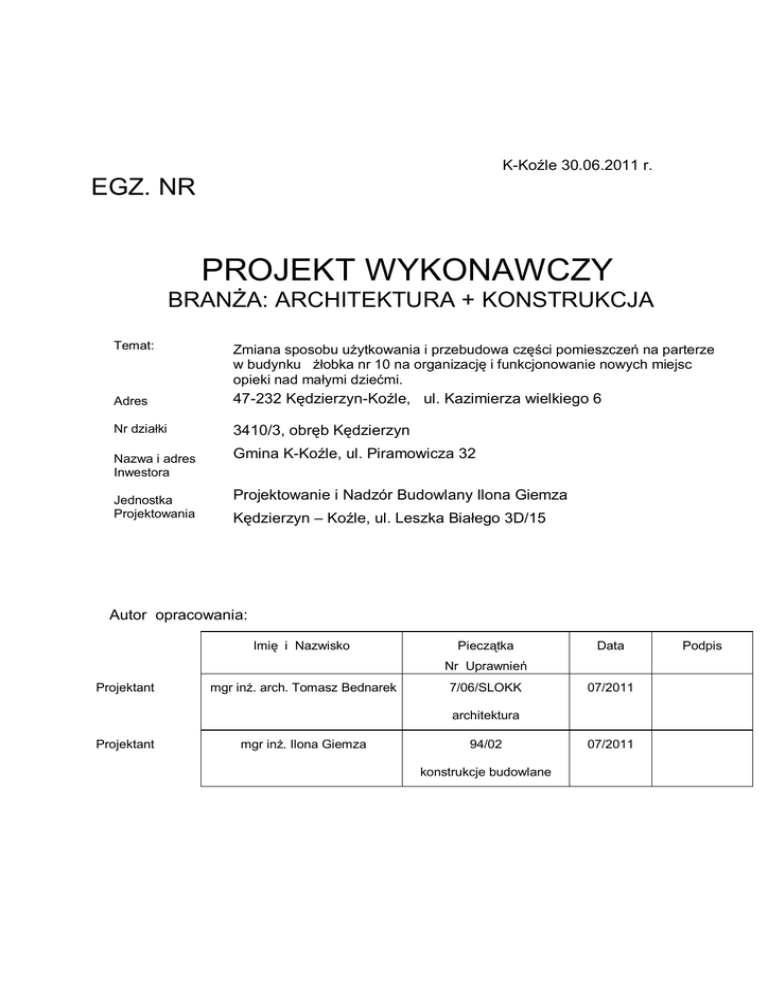

projekt wykonawczy

K-Koźle 30.06.2011 r.
EGZ. NR
PROJEKT WYKONAWCZY
BRANŻA: ARCHITEKTURA + KONSTRUKCJA
Temat:
Zmiana sposobu użytkowania i przebudowa części pomieszczeń na parterze
w budynku żłobka nr 10 na organizację i funkcjonowanie nowych miejsc
opieki nad małymi dziećmi.
Adres
47-232 Kędzierzyn-Koźle, ul. Kazimierza wielkiego 6
Nr działki
3410/3, obręb Kędzierzyn
Nazwa i adres
Inwestora
Jednostka
Projektowania
Gmina K-Koźle, ul. Piramowicza 32
Projektowanie i Nadzór Budowlany Ilona Giemza
Kędzierzyn – Koźle, ul. Leszka Białego 3D/15
Autor opracowania:
Imię i Nazwisko
Pieczątka
Data
Nr Uprawnień
Projektant
mgr inż. arch. Tomasz Bednarek
7/06/SLOKK
07/2011
architektura
Projektant
mgr inż. Ilona Giemza
94/02
konstrukcje budowlane
07/2011
Podpis
Zawartość projektu wykonawczego
branża architektoniczno-konstrukcyjna
Lp.
Nazwa rysunku (dokumentu)
skala
Nr rysunku
Uwagi
1.
Metryka dokumentacji
str. 1
2.
Zawartość dokumentacji
str. 2
3.
Opis technologiczny
str. 3-6
4.
Opis techniczny
str. 7-11
5.
Rysunki architektoniczno-konstrukcyjne
Zagospodarowanie terenu
1:500
str. 12
Rzut części pomieszczeń parteru -
1:50
Rys. nr 1
str. 13
1:50
Rys. nr 2
str. 14
Zestawienie okien i drzwi
1:100 Rys. nr 3
str. 15
Utwardzenie terenu –rzut i przekrój
1:100 Rys. nr 4
str. 16
Elewacje –inwentaryzacja
1:100 Rys. nr 5
str. 17
technologia
Rzut części pomieszczeń parteru –
konstrukcja
6.
Propozycje projektowanego wyposażenia
str.18-23
OPIS TECHNOLOGICZNY
dla przebudowywanych pomieszczeń żłobka
1. Lokalizacja.
Projektowane pomieszczenia przeznaczone na organizacje i funkcjonowanie nowych
miejsc opieki nad małymi dziećmi zajmują część pomieszczeń na parterze w północno
wschodnim skrzydle budynku Żłobka nr 10 w Kędzierzynie-Koźlu przy ulicy Kazimierza
Wielkiego 6, na działce nr 3210/3 obręb Kędzierzyn.
2. Podstawa opracowania.
2.1 Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2002 r. nr
75, poz.690 z późniejszymi zmianami)
2.2 Ustawa z dnia 2 lutego 2011 r. O opiece nad dziećmi w wieku do 3 lat (Dz. U. Nr 45
poz. 235)
2.3 Załącznik nr 5 - Wymagania szczegółowe jakim powinny odpowiadać pod względem
fachowym i sanitarnym pomieszczenia i urządzenia żłobka.
2.4 Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 25 marca 2011 r. w sprawie
wymagań lokalowych i sanitarnych dotyczących żłobków i klubów dziecięcych (Dz. U.
69 poz. 367)
2.5 Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie
ogólnych przepisów bezpieczeństwa i higieny pracy (jednolity tekst Dz.
Ustaw Nr
169 z 2003r., poz. 1650).
3. Założenia programowo-funkcjonalne.
Projektowany oddział żłobka będzie funkcjonować w ramach istniejącego żłobka z
10 godzinną formą opieki dla dzieci w wieku od 4 do 12 miesięcy. Dla potrzeb żłobka działa
kuchnia z pełnym zapleczem, która przygotowuje 3 posiłki dzienne dla dzieci a także dla
osób korzystających z domu pomocy społecznej usytuowanego w części pomieszczeń na
parterze.
Obecnie żłobek zapewnia opiekę i wyżywienie dla 32 dzieci.
Obecna obsada personalna żłobka :
- opiekunki do dzieci – 3 osoby
- pielęgniarka 1 osoba
- pomoc opiekunów
- 2 osoby
- kucharka dla żłobka 1 osoba
- kucharka dla domu pomocy społecznej – 1 osoba
- pomoc kuchenna – 1 osoba
- intendent, magazynier – 1 osoba
- konserwator – 1 osoba
- dyrektor – 1 osoba
W projekcie przewidziano wykonanie odrębnego wejścia z ogólnodostępnego wiatrołapu do
szatni dla dzieci projektowanego oddziału na parterze. Jako wózkownię dla projektowanego
oddziału przewidziano obecnie funkcjonującą wózkownię dla już uczęszczających do żłobka
dzieci, mieszczącą się na parterze budynku w jej części gospodarczej. Wejście do wózkowni
odbywa się bezpośrednio z zewnątrz budynku. Powierzchnia pom. 29,28m2. Pomieszczenie
posiada oświetlenie światłem dziennym.
W obrębie oddziału dla 11 dzieci (maksymalnie 14) planuje się szatnię dla dzieci na odzież
zewnętrzną z miejscami do ubierania i rozbierania dzieci, salę pobytową - zabaw połączoną
funkcjonalnie z jadalnią umożliwiającą oddzielenie spożywania posiłków i pracy przy
stolikach od innych form zabawy. Z sali zabaw zaprojektowano bezpośredni dostęp do
pomieszczenia sypialnego, do którego istnieje możliwość wglądu przez dwa naświetla z
szybą bezpieczną umieszczone na wysokości 1,3 m w części jadalnej i zabawowej. W
pomieszczeniu sypialni ustawionych będzie na stałe 11 oznakowanych imieniem i
nazwiskiem łóżeczek dziecięcych o wym. 65 cm x 125 cm z pościelą. Dodatkowo w
pomieszczeniu gospodarczym przechowywane będą 3 łóżeczka tzw. turystyczne do
rozstawienia w sypialni lub w sali pobytowej (zabaw) jeżeli będzie taka konieczność z punktu
widzenia opieki nad dzieckiem.
Z sali sypialnej zaprojektowano bezpośredni dostęp do łazienki z miejscem do mycia dzieci,
przewijania , z miejscem do wysadzania dzieci na nocniki, a także z szafką do
przechowywania nocników, zlewem do mycia nocników i muszlą do opróżniania nocników.
Projektuje się wgląd do łazienki poprzez naświetle w ścianie. Z pomieszczenia sypialni za
pośrednictwem przeszklonych drzwi o szerokości 90 cm zaprojektowano wyjście na
zewnątrz budynku, na istniejący ogrodzony teren biologicznie czynny. Projektowane wyjście
stanowić będzie drugie wyjście na zewnątrz z oddziału na parterze a także umożliwi
ewentualne werandowanie dzieci w ocienionej (północno-zachodniej) części terenu działki.
W skład projektowanego oddziału wchodzi jeszcze pom. gospodarcze i WC dla personelu
obydwa pomieszczenia są do czasowego użytkowania i nie mają bezpośredniego dostępu
do światła dziennego. Wentylacja tych pomieszczeń odbywać się będzie poprzez wentylatory
mechanicznie uruchamiane przez włączenie oświetlenia. W pomieszczeniu gospodarczym
przewidziano montaż szaf z drzwiami przesuwnymi z przegrodami do magazynowania
sprzętu porządkowego, środków czystości, materiałów plastycznych i zabawowych, apteczki
pierwszej pomocy ze standardowym wyposażeniem ratunkowym a także miejsce na odzież
ochrony osobistej personelu oddziału. W przedsionku pomieszczenia WC zaplanowano obok
umywalki miejsce na zlew porządkowy usytuowany na wysokości 45 cm od podłogi. W
oddziale żłobka na parterze. Dla wyposażenia i zabawek wymagane są atesty i certyfikaty, a
meble dodatkowo muszą być dostosowane do wymagań ergonomii.
W projektowanym oddziale żłobka planuje się zatrudnienie trzech osób w charakterze
opiekunek do dzieci.
Planuje się tak jak dla wszystkich dzieci w żłobku trzy posiłki dzienne. Posiłki będą
przygotowywane w kuchni na I piętrze skąd windą towarową do transportu żywności będą
przewożone do istniejącego i funkcjonującego pomieszczenia rozdzielni posiłków na parterze
budynku. Z rozdzielni za pośrednictwem wózka kelnerskiego przywożone będą w
zamkniętych pojemnikach do jadalni. Brudne naczynia po spożyciu posiłków składowane
będą na drugim wózku kelnerskim skąd będą transportowane na projektowane stanowisko
mycia naczyń na parterze w pomieszczeniu rozdzielni posiłków. Umyte naczynia jadalne
przechowywane będą w szafce zlokalizowanej obok miejsca postoju wózków kelnerskich.
Wózki kelnerskie każdorazowo po dowiezieniu posiłków i odwiezieniu brudnych naczyń będą
myte i wycierane przed odstawieniem na miejsce postoju. Dostęp do pomieszczenia
rozdzielni posiłków będą mieli wyłącznie pracownicy żłobka, w którym upoważniony personel
kuchni będzie rozdzielać posiłki dla podopiecznych domu pomocy społecznej i dla dzieci.
Wydawanie posiłków dla obu tych grup żywieniowych nie będzie zbiegać się w czasie.
Szczegółowy plan rozdzielania posiłków opracowany przez dyrektora żłobka stanowi
załącznik do opisu technologicznego w projekcie budowlanym.
W pomieszczeniu szatni planuje się usytuowanie gaśnicy proszkowej typu ABC - 4 kg.
Wykaz projektowanych pomieszczeń:
Parter (wysokość pomieszczeń 3,00 m) :
2 Szatnia dla 11+3 dzieci
-
10,90 m2
3
Sala pobytowa (zabawa)
4
Sala pobytowa (jadalnia)
-
25,14 m2
9,26 m2
-------------------------------------------------------------------------------------------------------------------Razem Sala pobytowa
34,40 m2
5 Sypialnia dla (5+6=11) dzieci od 4 –12 miesięcy (16,0+6x2,5 m2) 30,50 m2
6 Łazienka
11,29 m2
7 WC dla personelu
1,58 m2
8 Przedsionek WC i pom. na zlew porządkowy
1,66 m2
9 Pom. gospodarcze na sprzęt porządkowy i środki czystości
6,89 m2
10 Komunikacja na I piętro
- 10,58 m2
-----------------------------------------------------------------------------------------------------------------Razem powierzchnia :
- 107,80 m2
11. Rozdzielnia posiłków dla żłobka
- 16,60 m2
4. Wymagania dotyczące wykończenia wnętrz.
lp
2
nazwa pomieszczenia
szatnia dla dzieci
3
sala zabaw
4
jadalnia
5
sypialnia
6
łazienka
7
WC dla personelu
8
przedsionek WC i na
zlew porządkowy
rodzaj posadzki
zmywalna, trwała, antypoślizgowa, nienasiąkliwa, cokoły naścienne- wykładzina PCV,
spawana, lub płytki gresowe
wykończenie ścian
powłoka zmywalna,
nienasiąkliwa, odporna na
działanie środków
dezynfekujących do h=1,6 m
farba olejna
powyżej powłoka emulsyjna
powłoka
malowana
np.
zmywalna, miejsce zabaw
emulsyjna
,
przy
umywalce
wyłożone wykładziną
dywanową- wykładzina PCV,
fartuch
z
płytek
spawana
ceramicznych do wysokości
1,60m
zmywalna, trwała, antypoślizgo- powłoka zmywalna,
wa, nienasiąkliwa, cokoły naś- nienasiąkliwa, odporna na
cienne- wykładzina PCV,
działanie środków
spawana
dezynfekujących do h=1,6 m
płytki ceramiczne glazurowane
powyżej i na suficie powłoka
emulsyjna
zmywalna, trwała, antypoślizgo- ściany i sufit powłoka
wa, nienasiąkliwa, cokoły naś- malowana np. emulsyjna
cienne- wykładzina PCV,
spawana
zmywalna, trwała, antypoślizgowa, nienasiąkliwa, cokoły naścienne- płytki ceramiczne
antypoślizgowe
zmywalna, trwała, antypoślizgowa, nienasiąkliwa, cokoły naścienne- płytki ceramiczne
antypoślizgowe
zmywalna, trwała, antypoślizgowa, nienasiąkliwa, cokoły naścienne- płytki ceramiczne
płytki ceramiczne do h=2,0m
powyżej i na suficie powłoka
malowana np. emulsyjna ,
płytki ceramiczne do h=2,0m
powyżej i na suficie powłoka
malowana np. emulsyjna ,
płytki ceramiczne do h=2,0m
powyżej i na suficie powłoka
malowana np. emulsyjna ,
9
pomieszczenie
gospodarcze , na sprzęt
porządkowy i środki
czystości oraz na
odzierz wierzchnią i
ochronną dla personelu
oddziału
10 komunikacja na I piętro
11 rozdzielnia posiłków
antypoślizgowe
zmywalna, trwała, antypoślizgowa, nienasiąkliwa, cokoły naścienne wys. 10 cm- płytki
ceramiczne antypoślizgowe
zmywalna, trwała, antypoślizgowa, nienasiąkliwa, cokoły naścienne- wykładzina PCV,
spawana, lub płytki gresowe
powłoka zmywalna,
nienasiąkliwa, odporna na
działanie środków
dezynfekujących do h=1,6m
płytki ceramiczne glazurowane,
pomiędzy szafami, powyżej i na
suficie powłoka emulsyjna,
powłoka zmywalna,
nienasiąkliwa, odporna na
działanie środków
dezynfekujących do h=1,6 m
farba olejna
powyżej powłoka emulsyjna
zmywalna, trwała, antypoślizgo- powłoka zmywalna,
wa, nienasiąkliwa, cokoły naś- nienasiąkliwa, odporna na
cienne- wykładzina PCV,
działanie środków
spawana, lub płytki gresowe dezynfekujących do h=2,0 m
płytki ceramiczne
powyżej powłoka emulsyjna
OPIS TECHNICZNY
1. Przedmiot opracowania.
Przedmiotem projektu jest przebudowa i zmiana sposobu użytkowania części nie
użytkowanych pomieszczeń na parterze budynku żłobka nr 10 w Kędzierzynie-Koźlu na
organizację i funkcjonowanie nowych miejsc opieki nad małymi dziećmi.
Zakres robót obejmuje:
- przebudowę pomieszczeń sanitarno-gospodarczych i hallu wejściowego na oddział
dla 11 (max14. ) dzieci w wieku od 4 do 12 miesięcy.
- wykonanie wewnętrznego ogrodzenia dla ewentualnych potrzeb werandowania na
tarasie trawiastym
- wykonanie utwardzenia terenu
2. Dotychczasowe i projektowane przeznaczenie.
Budynek żłobka wraz z zapleczem kuchennym i gospodarczym wybudowano w latach
siedemdziesiątych ubiegłego wieku dla potrzeb powstającego osiedla mieszkaniowego z
zabudową wielorodzinną. Z uwagi na niż demograficzny w latach dziewięćdziesiątych część
pomieszczeń żłobka na parterze budynku została zaadaptowana dla potrzeb domu pomocy
społecznej a część sanitarno – gospodarcza pozostała nieużytkowana. W pomieszczeniach
tych nie były wykonywane remonty bieżące. Dopiero w ramach kompleksowej
termomodernizacji budynku, wykonanej w latach 2009-2010, zmodernizowano istniejącą w
pomieszczeniach instalację centralnego ogrzewania, w tym wymieniono grzejniki podokienne i
rurociągi.
W wyniku wprowadzenia przepisów związanych z organizacją i funkcjonowaniem nowych
miejsc opieki nad dziećmi do lat 3 Gmina Kędzierzyn-Koźle postanowiła wykorzystać te
pomieszczenia w celu stworzenia nowych miejsc opieki dla dzieci w wieku do 12 miesięcy i
stworzenia nowych miejsc pracy.
3. Dane techniczne i użytkowe:
Parter (wysokość pomieszczeń 3,00 m) :
1 - Wiatrołap
9,87 m2
2 - Szatnia dla 11+3 dzieci
10,90 m2
3 - Sala pobytowa (zabawa)
25,14 m2
4 - Sala pobytowa (jadalnia)
9,26 m2
---------------------------------------------------------------------------------------------------------Razem sala pobytowa
34,40 m2
5 - Sypialnia dla (5+6=11) dzieci od 4 –12 miesięcy (16,0+6x2,5 m2) - 30,50 m2
6 - Łazienka
11,29 m2
7 - WC dla personelu
1,58 m2
8 - Przedsionek WC i pom. na zlew porządkowy
1,66 m2
9 - Pom. gospodarcze na sprzęt porządkowy i środki czystości
6,89 m2
10 Komunikacja na I piętro
- 10,58 m2
-----------------------------------------------------------------------------------------------------------------Razem powierzchnia :
- 107,80 m2
11.
Rozdzielnia posiłków dla żłobka
-
16,60 m2
4. Warunki geotechniczne.
Nie dotyczy.
5. Charakterystyka architektoniczna i konstrukcyjna.
Budynek istniejący wolnostojący, dwukondygnacyjny, bez podpiwniczenia. Stropodach
pokryty papą termozgrzewalną pomiędzy ogniomurkami na ścianach szczytowych.
Konstrukcja budynku z betonowych elementów prefabrykowanych, ze ścianami nośnymi w
układzie podłużnym i poprzecznymi ścianami usztywniającymi. Stropy prefabrykowane
kanałowe, systemowe. Budynek poddany kompleksowej termomodernizacji w latach 2009 i
2010.
6. Sposób zapewnienia warunków do korzystania z obiektu przez osoby
niepełnosprawne.
Istniejące ukształtowanie terenu wokół zabudowy żłobka z wejściem na poziom +/-0,00
budynku odbywa się z podestu wejściowego wyniesionego 0,12 m ponad poziomem
przyległego terenu. Do wejścia głównego do budynku wykonano utwardzony podjazd z
poręczami zgodnie z wymogami warunków technicznych.
7. Dane technologiczne oraz współzależności urządzeń i wyposażenia związanego z
przeznaczeniem obiektu.
Wg załączonego opisu technologicznego.
8. Charakterystyka projektowanych robót pod względem konstrukcyjnym i materiał.
Roboty przygotowawcze
- demontaż urządzeń i armatury sanitarnej
- demontaż istniejącej stolarki okiennej i drzwiowej,
- rozbiórka części ścian działowych murowanych z cegły dziurawki na zaprawie cem.wap.
- rozbiórka istniejących posadzek i warstw izolacji termicznej i przeciwwilgociowej.
- wyniesienie gruzu z budynku i wywiezienie na składowisko śmieci.
Ściany wewnętrzne.
Przebudowa funkcjonalna parteru obejmuje rozebranie części ściany usztywniającej gr. 25 cm,
zmianę lokalizacji drzwi, oraz budowę nowych przegród. Na rysunku nr 2 pokazano zakres
ścian do rozbiórki i zamurowania. Nowe przegrody pionowe są w większości ścianami
działowymi opisanymi poniżej.
Nadproże stalowe.
Przebudowa pomieszczeń na sale pobytową wymaga założenia nadproża stalowego i
rozebrania część ściany z betonu gr. 25 cm.
Projektuje się wykonanie dwóch otworu o szerokości 135 cm i 80 cm i wysokości 270 cm w
wewnętrznej ścianie. Zaprojektowano nadproże stalowe z dwóch dwuteowników 120 ze stali
St3S o długości 165 cm 112 cm, zespolone ze sobą za pomocą śrub zgrubnych M12. Przyjęto
minimalną długość oparcia nadproża na ścianie równą 20 cm.
Technologia wykonania.
Zakres i kolejność robót budowlanych do wykonania.
1. Na projektowanej wysokości, po jednej stronie ściany wyciąć bruzdy poziomą o długości
165 cm i 112cm, na wysokości 270 cm (wysokość belki +5 cm) i głębokości 11 cm.
2. Bruzdę przemyć mlekiem cementowym.
3. Wstawić belkę stalową z owiniętą stopką siatką Rabitza, wypoziomować
i podklinować klinem stalowym w kilku miejscach od góry.
4. Analogiczne czynności wykonać po drugiej stronie ściany.
5. Nawiercić otwory fi 12mm co około 80 cm i skręcić śrubami M12 obydwie belki.
6. Przestrzeń wokół końców belek wypełnić gęstą zaprawą cementową.
7. Przestrzeń między belkami i murem wypełnić rzadką zaprawą cementową.
8. Zaklinowaną przestrzeń, między górną półką belki a ścianą ubić gęstą zaprawą cementową.
9. Po około 5 dniach można przystąpić do wycięcia otworu w ścianie.
10. Wyszpałdować belki stalowe z boku cegłami na zaprawie cementowej.
11. Wyrównać boki otworu i otynkować ościeża.
Ściany działowe.
Projektuje się wykonanie ścian działowych gr. 12 cm z płyt gipsowo – kartonowych na stelażu
stalowym o szer. 10 cm, wypełnionych wełną mineralną gr. 8 cm. Ścianki należy ustawić na
pasku z folii PE gr. 0,2 mm . Pomieszczenia sanitarne należy wykonać z płyt gipsowo
kartonowych odpornych na wilgoć. Przewody kanalizacyjne i wentylacyjne należy również
obudować płytami gipsowo –kartonowymi. Ściana oddzielająca pomieszczenie szatni dla dzieci
od korytarza komunikacyjnego - pom. 10 należy wykonać w systemie płyt gipsowokartonowych o klasie odporności ogniowej EI 60. Ścianka działowa oddzielająca pomieszczenie
nr 9 żłobka od korytarza, w którym znajduje się tablica elektryczna dla DPS i żłobka
zaprojektowano jako murowaną gr. 12 cm z pustaków ceramicznych „P+W” z obustronnym
tynkiem cementowo-wapiennym.
Wentylacja.
We wszystkich projektowanych pomieszczeniach wykorzystano czynne istniejące kanały
wentylacyjne w murowanych ciągach kominowych. Ich stan techniczny i użytkowy jest
potwierdzany obowiązkowym co rocznym badaniem przydatności do użytkowania. Lokalizację
ciągów pokazano na rysunku instalacji wod.-kan. Przewody poziome łączące pomieszczenia z
kominem a także pionowe wyprowadzone ponad dach zaprojektowano z rur garbowanych
obudowanych płytami G-K i dodatkowo . Z uwagi na wydzieloną strefę pożarową dla
pomieszczeń oddziału żłobka na parterze wszystkie przejścia kanałów wentylacyjnych ale także
przewodów sanitarnych muszę spełniać wymagania klasy odporności ogniowej EI 60.
Izolacja termiczna.
W ramach przebudowy zaprojektowano docieplenie podłogi na gruncie na poziomie parteru
płytami z polistyrenu ekstrudowanego XPS gr. 4 cm ze schodkowym wykończeniem krawędzi .
Posadzki i podłoża.
W przebudowywanych pomieszczeniach należy ostrożnie zerwać istniejące podłogi z lastrica
monolitycznego, płytek terakotowych i wykładziny PCV, do warstwy posadzki cementowej, a
także samą warstwę posadzki tak żeby w miarę możliwości nie zdewastować izolacji
przeciwwilgociowej. Następnie po starannym oczyszczeniu i sprawdzeniu poziomu ułożyć folię
budowlaną wywiniętą na ścianę, izolację termiczną z płyt polistyrenu ekstrudowanego, warstwę
gładzi cementowej gr. 5 cm ze zbrojeniem siatką prętów fi 4,5 mm o oczkach 10 cm. Nowe
podłogi z wykładziny PCV spawanej oraz z płytek ceramicznych i gresowych ułożyć wg
specyfikacji na rysunkach. Do wyrównania posadzek pod wykładzinę PCV zastosować
posadzkę samopoziomującą gr. 2 mm. W pomieszczeniach gdzie znajdują się posadzki z
płytek ceramicznych lub gresowych wykonać cokoliki z tego samego materiału o wys. 10 cm. W
pomieszczeniach gdzie znajduje się wykładzina PCV wykonać cokoliki z tego samego materiału
przyklejane do ściany na wys. 10 cm.
Okna i drzwi.
Z uwagi na całkowitą przebudowę pomieszczeń oraz duży stopień zużycia obecnych drzwi
proponuje się wymianę stolarki drzwiowej w tej części budynku.. Gabaryty i inne szczegóły
zostały podane na rysunku nr 3. Pozostawia się bez zmian istniejące okna z PCV z wyjątkiem
okna w pomieszczeniu łazienki sąsiadującego ze ścianą graniczną strefy pożarowej, które
należy wymienić na okno nieotwieralne o klasie odporności ogniowej E60 oraz wymienić okno w
pomieszczeniu sypialni na drzwi zewnętrzne typu drzwi balkonowych prowadzących na
ogrodzony taras. Pozostałe okna spełniają warunki oświetlenia pomieszczeń i są w dobrym
stanie technicznym. W ścianach pomiędzy szatnią a salą zabaw, salą zabaw a sypialnią oraz
pomiędzy sypialnią i łazienką zaprojektowano okrągłe, nieotwierane naświetla z ramą z PCV i
szkłem hartowanym (bezpiecznym). Z uwagi na konieczność wydzielenia strefy pożarowej dla
projektowanego oddziału, w projektowanej ściance aluminiowej, o klasie odporności ogniowej
EI 60, oddzielającej pomieszczenie nr 10 – korytarz, od sali pobytowej – pomieszczenie nr 3,
należy zamontować drzwi o klasie odporności ogniowej EI 30. Analogicznie jak w istniejącej
ściance oddzielającej klatkę schodową.
Tynki i okładziny wewnętrzne.
Projektuje się wykonanie nowych tynków cem.- wap kat. IV w miejscach po wykutych lub
zamurowanych otworach lub przebiciach. Miejsca połączeń starych murów z nowymi osłonić z
obu stron siatką z włókna szklanego w trakcie wykonywania tynków.
Ściany w pomieszczeniach sanitarnych wraz z zapleczem oraz w sali zabaw przy umywalce do
wysokości 2,0 m wyłożyć płytkami ceramicznymi na kleju.
Malowanie.
We wszystkich pomieszczeniach wykonać malowanie sufitów farbą emulsyjną w kolorze białym.
W pomieszczeniach komunikacji i korytarza na I piętro wykonać lamperię olejną do wys. 1,6 m.
Pozostałe pomieszczenia powyżej lamperii lub płytek ceramicznych pomalować farbą
emulsyjną w kolorach pastelowych. Dodatkowo wykonać malowanie pomieszczenia wózkowni
(pom. nr 44 wg rysunku nr 2i) zlokalizowanego w części gospodarczej żłobka i posiadającego
niezależne wejście bezpośrednio z zewnątrz.
Ogrodzenie. Furtka wejściowa.
Projektowany plac do werandowania o wymiarach 6,0 m x 6,0 m należy ogrodzić płotem o
wysokości 1,0 m z siatki z prętów stalowych pionowych i poziomych, ocynkowanych i
powlekanych tworzywem. Siatkę montować do słupów stalowych fi 4,8 cm osadzonych w
gniazdach betonowych. Wymagane jest ogrodzenie bez cokołu. Na teren placu projektuje się
wejście z alejki o szerokości 2,0 m przez furtkę z siatki z prętów o szerokości 1,0 m.
Elewacja.
W miejscu istniejącego okna zaprojektowano drzwi spełniające funkcje ewakuacyjne (drugie
wyjście z oddziału). Po zamontowaniu ramy drzwi, należy wykonać termoizolację ościeży ze
styropianu EPS 100 038 ściana /ściana gr. 4 cm i osłonić siatką z włókna szklanego na kleju.
Powierzchnię ościeży zewnętrznych projektuje się pokryć tynkiem akrylowym, strukturalnym w
kolorze najbardziej zbliżonym do istniejącej elewacji.
Utwardzenie terenu.
W celu zapewnienia zawracania samochodom specjalnym zaprojektowano powiększenie
utwardzonego placu manewrowego usytuowanego przy zjeździe na posesję. Zaprojektowano
nawierzchnię z kostki brukowej betonowej gr. 8 cm, prostokątnej, na podsypce cementowo piaskowej gr. 4 cm i podbudowie z kruszywa łamanego frakcji 0-63 mm stabilizowanego
mechanicznie gr. 30 cm. Utwardzony teren należy obudować krawężnikiem typu ulicznego o
wymiarach 15x30x100 cm na ławie betonowej.
9.
Wyposażenie w urządzenia i instalacje i sposób powiązania instalacji z
sieciami zewnętrznymi.
Przebudowywana część pomieszczeń na parterze żłobka wyposażona jest w instalację
elektryczną, wodną, sanitarną, centralnego ogrzewania. Projektowane pomieszczenia zostaną
włączone do istniejących instalacji wewnętrznych. Nie ulegnie zmianie zapotrzebowanie na
wodę zimną i ciepłą, energię elektryczną oraz do ogrzewania pomieszczeń gdyż pomieszczenia
te przed przebudową były włączone do instalacji wewnętrznych żłobka. Nie ulega zmianie
sposób ogrzewania wszystkich pomieszczeń.
W okresie 2009-2010 r. w ramach kompleksowej termomodernizacji budynku wykonano
przebudowę i modernizację całej instalacji centralnego ogrzewania z uwzględnieniem
możliwości adaptacji nieużytkowanych pomieszczeń dla potrzeb żłobka. Instalacja c.o. nie
wymaga przebudowy ale uzupełnienia o dodatkowe grzejniki w pomieszczeniu szatni dla dzieci
oraz w łazience. Dostosowanie istniejących instalacji wewnętrznych do stanu projektowanego
opisano w opracowaniu dotyczącym instalacji sanitarnych i elektrycznych.
10. Podręczny sprzęt gaśniczy i jego rozmieszczenie.
W pomieszczeniu szatni, tuż przy wyjściu, należy umieścić jedną gaśnicę proszkową o ładunku
4 kg typu ABC np. GP-4x.
opracowanie:
