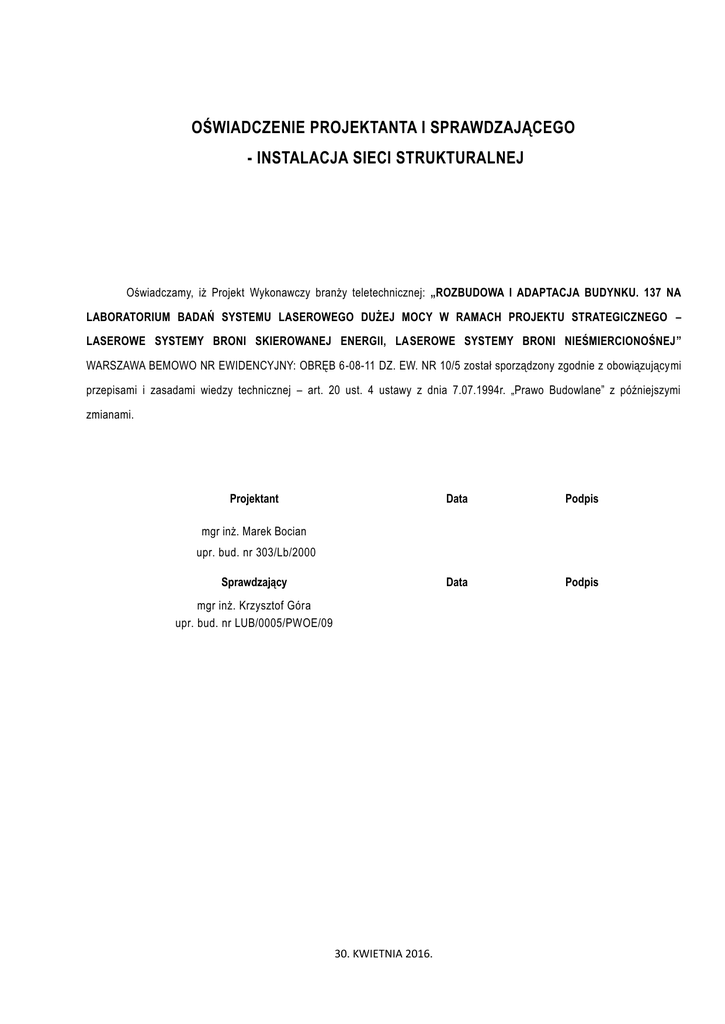

OŚWIADCZENIE PROJEKTANTA I SPRAWDZAJĄCEGO
- INSTALACJA SIECI STRUKTURALNEJ
Oświadczamy, iż Projekt Wykonawczy branży teletechnicznej: „ROZBUDOWA I ADAPTACJA BUDYNKU. 137 NA
LABORATORIUM BADAŃ SYSTEMU LASEROWEGO DUŻEJ MOCY W RAMACH PROJEKTU STRATEGICZNEGO –
LASEROWE SYSTEMY BRONI SKIEROWANEJ ENERGII, LASEROWE SYSTEMY BRONI NIEŚMIERCIONOŚNEJ”
WARSZAWA BEMOWO NR EWIDENCYJNY: OBRĘB 6-08-11 DZ. EW. NR 10/5 został sporządzony zgodnie z obowiązującymi
przepisami i zasadami wiedzy technicznej – art. 20 ust. 4 ustawy z dnia 7.07.1994r. „Prawo Budowlane” z późniejszymi
zmianami.
Projektant
Data
Podpis
Data
Podpis
mgr inż. Marek Bocian
upr. bud. nr 303/Lb/2000
Sprawdzający
mgr inż. Krzysztof Góra
upr. bud. nr LUB/0005/PWOE/09
30. KWIETNIA 2016.
ROZBUDOWA I ADAPTACJA BUDYNKU. 137 NA LABORATORIUM BADAŃ SYSTEMU LASEROWEGO DUŻEJ MOCY W RAMACH
PROJEKTU STRATEGICZNEGO – LASEROWE SYSTEMY BRONI SKIEROWANEJ ENERGII, LASEROWE SYSTEMY BRONI
NIEŚMIERCIONOŚNEJ
WARSZAWA BEMOWO NR EWIDENCYJNY, OBRĘB 6-08-11 DZ. EW. NR 10/5
2. SPIS ZAWARTOŚCI PROJEKTU
1. Oświadczenie projektanta i sprawdzającego, załączniki
2. Spis zawartości.
3. Opis techniczny.
4. Zestawienie materiałów.
5. Wykaz rysunków.
6. Część rysunkowa.
Projekt wykonawczy – Instalacja sieci strukturalnej
ROZBUDOWA I ADAPTACJA BUDYNKU. 137 NA LABORATORIUM BADAŃ SYSTEMU LASEROWEGO DUŻEJ MOCY W RAMACH
PROJEKTU STRATEGICZNEGO – LASEROWE SYSTEMY BRONI SKIEROWANEJ ENERGII, LASEROWE SYSTEMY BRONI
NIEŚMIERCIONOŚNEJ
WARSZAWA BEMOWO NR EWIDENCYJNY, OBRĘB 6-08-11 DZ. EW. NR 10/5
3. OPIS TECHNICZNY.
3.1.
Zakres opracowania
Opracowanie zakresem swym obejmuje instalację sieci strukturalnej w
rozbudowywanym budynku nr 137.
3.2.
Charakterystyka ogólna.
Opracowanie
obejmuje
projekt
wykonawczy
instalacji
elektrycznych
i
teletechnicznych w rozbudowywanym budynku nr 137, który zostanie przystosowany na
laboratorium badań systemu laserowego dużej mocy. Budynek w części istniejącej i
projektowanej będzie jednokondygnacyjny. W części projektowanej zlokalizowana
zostanie sala ćwiczeń laserowych. W części istniejącej znajdować się będzie
pomieszczenie lasera, pomieszczenie techniczne, pokoje biurowe, laboratorium oraz
pomieszczenie socjalne i sanitarne.
3.2.1. Instalacja sieci strukturalnej.
Projektowany, system okablowania strukturalnego zgodnie z ISO 11801 ed.2.2 składać
się będzie z jednego głównego punktu dystrybucyjnego GPD oraz okablowania
poziomego. Dla realizacji okablowania poziomego zaprojektowano okablowanie
miedziane po skrętce 4 parowej ekranowanej o wydajności 6A. Kable miedziane należy
właściwie wprowadzić i zaterminować na modułach przyłączeniowych z jednej strony w
panelach krosowych w punktach dystrybucyjnych oraz w gniazdach abonenckich.
Główny punkt dystrybucyjny będzie zlokalizowany w pomieszczeniu technicznym, w
szafie RACK 19’ 42U.
Kable okablowania poziomego będą układane pod tynkiem w rurkach instalacyjnych.
Przejścia wszystkich tras kablowych przez strefy pożarowe należy uszczelnić pożarowo.
Dla pomieszczeń biurowych przewidziano montowane na ścianach punkty PEL z
gniazdami abonenckimi. PEL (punkty elektryczno logiczne) wykonane będą jako zestawy
gniazd logicznych RJ45 oraz gniazd zasilających 230V DATA montowanych we
wspólnych ramkach. Dodatkowo zaprojektowano gniazdo logiczne oraz zasilające na
korytarzu pod sufitem w celu podłączenia Acces Pointa WiFi. Lokalizację PEL
zaprojektowano w oparciu o projektowane zagospodarowanie pomieszczeń, ostateczną
lokalizacje należy uzgodnić z Inwestorem przed rozpoczęciem montażu instalacji.
Projektowany GPD w budynku 137 połączony będzie z serwerownią zlokalizowaną w
budynku nr 45 kablem światłowodowym 12J dla połączeń informatycznych oraz kablem
miedzianym parowym 25x4x0,5 dla połączeń telefonicznych. W serwerowni istniejącego
budynku nr 45 zainstalować należy niezbędne urządzenia umożliwiające włączenie
projektowanych kabli, ujęte w zestawieniu materiałów. Wszystkie zastosowane materiały
i urządzenia musza być kompatybilne z urządzeniami istniejącymi sieci informatycznej i
telekomunikacyjnej. W celu połączenia istniejącej kanalizacji kablowej, pomiędzy
istniejącą studnia kablową w pobliżu budynku 136 a przebudowywanym budynkiem 137
Projekt wykonawczy – Instalacja sieci strukturalnej
ROZBUDOWA I ADAPTACJA BUDYNKU. 137 NA LABORATORIUM BADAŃ SYSTEMU LASEROWEGO DUŻEJ MOCY W RAMACH
PROJEKTU STRATEGICZNEGO – LASEROWE SYSTEMY BRONI SKIEROWANEJ ENERGII, LASEROWE SYSTEMY BRONI
NIEŚMIERCIONOŚNEJ
WARSZAWA BEMOWO NR EWIDENCYJNY, OBRĘB 6-08-11 DZ. EW. NR 10/5
zaprojektowano wybudowanie odcinka kanalizacji teletechnicznej pierwotnej. Trasę
projektowanej kanalizacji pokazano na planie instalacji zewnętrznych.
3.3.
Kanalizacja teletechniczna i teletechniczne kable międzybudynkowe
W celu połączenia projektowanych instalacji sieci strukturalnej z istniejącą infrastruktura
informatyczną zaprojektowano ułożenie linii kablowych:
- kabla miedzianego, parowego 25x4x0,5 pomiędzy budynkiem nr 137 a istniejącą szafa
telekomunikacyjna w budynku 45, dla zapewnienia połączeń telefonicznych;
- kabla światłowodowego jednomodowego 12 włóknowego pomiędzy budynkiem 137 a
serwerownią w budynku 45 dla połączeń informatycznych;
Dla połączenia przebudowywanego budynku nr 137 z istniejącą kanalizacją kablową
wprowadzona do budynków 45 i 100, konieczne jest wybudowanie odcinka kanalizacji
teletechnicznej z pomieszczenia technicznego w budynku 137 do istniejącej studzienki
kanalizacji kablowej, zlokalizowanej przy ścianie budynku nr 136, która posiada
połączenie z budynkami nr 45 i nr 100.
Zaprojektowano wybudowanie kanalizacji kablowej pierwotnej, dwuotworowej wykonanej
z dwóch rur PCV 110 ze studniami telekomunikacyjnymi SKR-1. Jako kanalizację wtórną
dla kabli światłowodowych zastosować należy rury RHDPE 32/2,9.
Rury nowego odcinka kanalizacji należy wprowadzić z jednej strony do istniejącej studni
kablowej przy budynku nr 136, z drugiej, pod posadzką, do pomieszczenia technicznego
w budynku 137. Przy wejściu do budynku rury kanalizacji należy dokładnie uszczelnić,
aby zapobiec ewentualnemu przedostawaniu się gazu z kanalizacji do budynku.
Uszczelnienie należy wykonać każdorazowo po wprowadzeniu kabli do kanalizacji. Rury
należy układać na głębokości min. 0,8m.
Projektowane kable należy ułożyć na odcinku pomiędzy budynkami 137 i studnią przy
budynku 136 w projektowanej kanalizacji kablowej a następnie w istniejącej kanalizacji
kablowej do budynków nr 45. Na całej długości kabel ułożyć w kanalizacji wtórnej
wykonanej z rury RHDPE 32/2,9.
3.4.
Instalacja gniazd wtyczkowych 230V DATA dedykowanych dla zasilania
komputerów.
W pomieszczeniach biurowych, laboratorium oraz pomieszczeniu lasera przewidziano
zainstalowanie gniazd wtyczkowych 230V dedykowanych dla zasilania urządzeń
komputerowych. Gniazda dedykowane 230V instalowane będą we wspólnych ramkach z
gniazdami logicznymi sieci strukturalnej tworząc stanowiskowe punkty elektryczno-logiczne
(PEL). Stosować należy gniazda typu DATA wyposażone w blokadę uniemożliwiającą
podłączenie do nich innych urządzeń. Instalacja gniazd dedykowanych zasilana będzie z
rozdzielnicy RK, która posiadać będzie gwarantowane zasilanie z UPS zapewniające pracę
urządzeń komputerowych przez wymagany czas, w przypadku zaniku napięcia w sieci
zasilającej. Z rozdzielnicy RK zasilane będzie również listwa zasilająca w szafie GPD.
Rozdzielnica RK oraz instalacja gniazd 230V DATA ujęta jest w projekcie instalacji
elektrycznych.
3.5.
Wykaz norm i przepisów związanych.
ROZPORZĄDZENIE MINISTRA TRANSPORTU, BUDOWNICTWA I GOSPODARKI
MORSKIEJ z dnia 6 listopada 2012 r. zmieniające rozporządzenie w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
Projekt wykonawczy – Instalacja sieci strukturalnej
ROZBUDOWA I ADAPTACJA BUDYNKU. 137 NA LABORATORIUM BADAŃ SYSTEMU LASEROWEGO DUŻEJ MOCY W RAMACH
PROJEKTU STRATEGICZNEGO – LASEROWE SYSTEMY BRONI SKIEROWANEJ ENERGII, LASEROWE SYSTEMY BRONI
NIEŚMIERCIONOŚNEJ
WARSZAWA BEMOWO NR EWIDENCYJNY, OBRĘB 6-08-11 DZ. EW. NR 10/5
PN-EN 50173-1:2011: Technika Informatyczna – Systemy okablowania strukturalnego –
Część 1: Wymagania ogólne
PN-EN 50173-4:2008P: Technika informatyczna -- Systemy okablowania strukturalnego -Część 4: Zabudowania mieszkalne
PN-EN 50173-4:2008/A1:2011E: Technika informatyczna -- Systemy okablowania
strukturalnego -- Część 4: Zabudowania mieszkalne
PN-EN 50173-4:2008/A2:2013-07E: Technika informatyczna -- Systemy okablowania
strukturalnego -- Część 4: Zabudowania mieszkalne
PN-EN 50174-1:2010: Technika informatyczna. Instalacja okablowania – Część 1 –
Specyfikacja i zapewnienie jakości
PN-EN 50174-2:2010:Technika informatyczna. Instalacja okablowania – Część 2 –
Planowanie i wykonawstwo instalacji wewnątrz budynków
PN-EN 50174-3:2005: Technika informatyczna. Instalacja okablowania – Część 3 –
Planowanie i wykonawstwo instalacji na zewnątrz budynków
ISO/IEC 11801:2002 Amd. 1, 2 – Information technology – Generic cabling for customer
premises - Amendment 1, 2
PN-EN 50346:2004/A1:2009: Technika informatyczna. Instalacja okablowania – Badanie
zainstalowanego okablowania
PN-EN 50310:2011: Stosowanie połączeń wyrównawczych i uziemiających w budynkach z
zainstalowanym sprzętem informatycznym.
Opracował: mgr inż. Marek Bocian
Projekt wykonawczy – Instalacja sieci strukturalnej
ROZBUDOWA I ADAPTACJA BUDYNKU. 137 NA LABORATORIUM BADAŃ SYSTEMU LASEROWEGO DUŻEJ MOCY W RAMACH
PROJEKTU STRATEGICZNEGO – LASEROWE SYSTEMY BRONI SKIEROWANEJ ENERGII, LASEROWE SYSTEMY BRONI
NIEŚMIERCIONOŚNEJ
WARSZAWA BEMOWO NR EWIDENCYJNY, OBRĘB 6-08-11 DZ. EW. NR 10/5
5. WYKAZ RYSUNKÓW
1. PLAN INSTALACJI SIECI STRUKTURALNEJ
– RYS. 01
2. SCHEMAT SIECI STRUKTURALNEJ
– RYS. 02
3. PLAN KANALIZACJI TELETECHNICZNEJ
- RYS. 03
