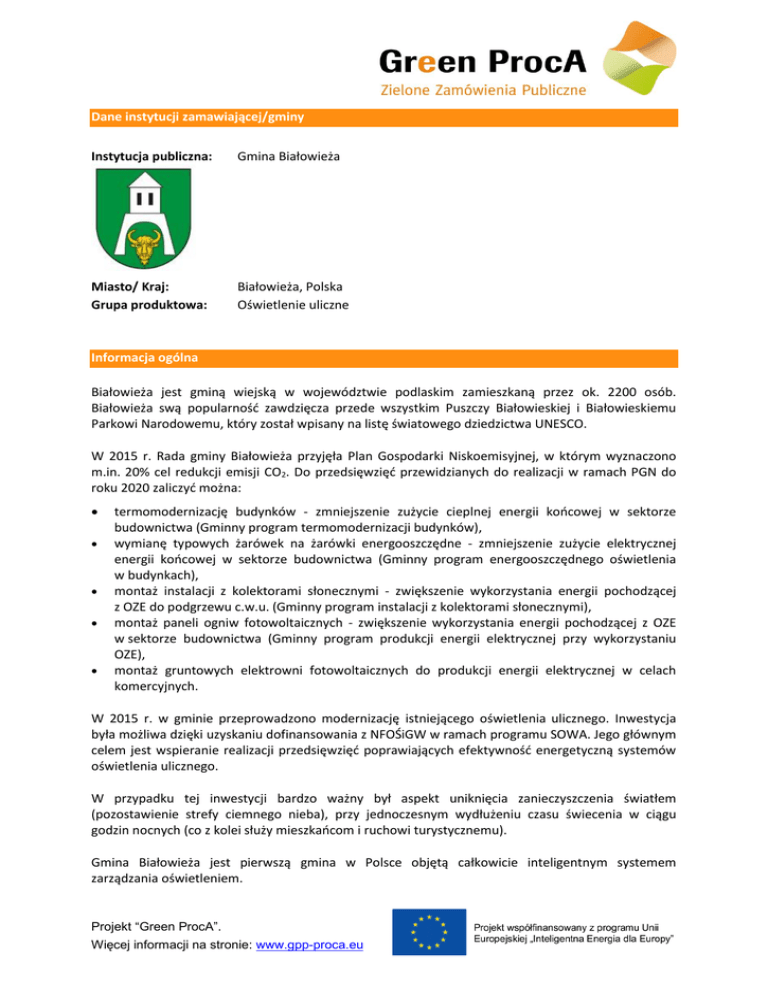

Dane instytucji zamawiającej/gminy
Instytucja publiczna:
Gmina Białowieża
Miasto/ Kraj:
Grupa produktowa:
Białowieża, Polska
Oświetlenie uliczne
Informacja ogólna
Białowieża jest gminą wiejską w województwie podlaskim zamieszkaną przez ok. 2200 osób.
Białowieża swą popularność zawdzięcza przede wszystkim Puszczy Białowieskiej i Białowieskiemu
Parkowi Narodowemu, który został wpisany na listę światowego dziedzictwa UNESCO.
W 2015 r. Rada gminy Białowieża przyjęła Plan Gospodarki Niskoemisyjnej, w którym wyznaczono
m.in. 20% cel redukcji emisji CO2. Do przedsięwzięć przewidzianych do realizacji w ramach PGN do
roku 2020 zaliczyć można:





termomodernizację budynków - zmniejszenie zużycie cieplnej energii końcowej w sektorze
budownictwa (Gminny program termomodernizacji budynków),
wymianę typowych żarówek na żarówki energooszczędne - zmniejszenie zużycie elektrycznej
energii końcowej w sektorze budownictwa (Gminny program energooszczędnego oświetlenia
w budynkach),
montaż instalacji z kolektorami słonecznymi - zwiększenie wykorzystania energii pochodzącej
z OZE do podgrzewu c.w.u. (Gminny program instalacji z kolektorami słonecznymi),
montaż paneli ogniw fotowoltaicznych - zwiększenie wykorzystania energii pochodzącej z OZE
w sektorze budownictwa (Gminny program produkcji energii elektrycznej przy wykorzystaniu
OZE),
montaż gruntowych elektrowni fotowoltaicznych do produkcji energii elektrycznej w celach
komercyjnych.
W 2015 r. w gminie przeprowadzono modernizację istniejącego oświetlenia ulicznego. Inwestycja
była możliwa dzięki uzyskaniu dofinansowania z NFOŚiGW w ramach programu SOWA. Jego głównym
celem jest wspieranie realizacji przedsięwzięć poprawiających efektywność energetyczną systemów
oświetlenia ulicznego.
W przypadku tej inwestycji bardzo ważny był aspekt uniknięcia zanieczyszczenia światłem
(pozostawienie strefy ciemnego nieba), przy jednoczesnym wydłużeniu czasu świecenia w ciągu
godzin nocnych (co z kolei służy mieszkańcom i ruchowi turystycznemu).
Gmina Białowieża jest pierwszą gmina w Polsce objętą całkowicie inteligentnym systemem
zarządzania oświetleniem.
Projekt “Green ProcA”.
Więcej informacji na stronie: www.gpp-proca.eu
Krótki opis zielonego zamówienia
Projekt dotyczył modernizacji istniejącego oświetlenia ulicznego na terenie Gminy Białowieża.
Zakres inwestycji obejmował:


wymianę starych energochłonnych opraw (rtęciowych i sodowych) na oprawy LED Philips 538
szt., wraz z uzupełnieniem oświetlenia o 13 szt. nowych
montaż i uruchomienie inteligentnego systemu sterowania.
Kryteria oceny ofert: cena – 94 i okres gwarancji – 6.
Przy ocenie ofert w kryterium okres gwarancji punkty były przyznawane w następujący sposób:



udzielenie gwarancji na okres 6 lat – 0 pkt
udzielenie gwarancji na okres 8 lat – 3 pkt
udzielenie gwarancji na okres 10 lat – 6 pkt
Wymagania dotyczące opraw oświetleniowych obejmowały m. in. warunki takie jak :














możliwość wymiany panelu z diodami LED bez konieczności wymiany całej oprawy,
zachowanie równomierności oświetlenia na całej powierzchni oświetlanej drogi w przypadku
przepalenia się którejś z diod,
możliwość wymiany modułu zasilającego oprawy,
możliwość montażu oprawy zarówno na wysięgniku jak i bezpośrednio na słupie, oraz także na
zmiany kąta nachylenia oprawy w zakresie minimum od 0 do 10°
temperatura barwowa użytych diod z zakresu barwy neutralny biały 4000K +/-400K,
wymagany wskaźnik oddawania barw minimum LED Ra≥70,
skuteczność świetlna oprawy (stosunek strumienia świetlnego wychodzącego z oprawy do mocy
całkowitej oprawy) nie mniejsza niż 90lm/W
utrzymanie strumienia świetlnego w czasie: 80% po 60 000h (zgodnie z IES LM-80 – TM-21),
układy optyczne opraw powinny spełniać wymagania normy PN-EN 62471:2010 „Bezpieczeństwo
fotobiologiczne lamp i systemów lampowych”,
elektroniczny układ zasilający umożliwiający płynną zmianę strumienia świetlnego oprawy i
redukcję mocy ochrona przed przepięciami minimum 4kV,
zakres temperatury pracy oprawy: od -30°C do +35°C,
oprawy muszą posiadać deklaracje zgodności CE oraz certyfikacje na znak ENEC,
wartości wskaźnika udziału światła wysyłanego ku górze (ULOR) zgodne z Rozporządzeniem WE
nr 245/2009,
oprawy muszą posiadać elektroniczny układ zasilający umożliwiający dowolną redukcję mocy w 5
dowolnych odcinkach czasowych, w celu udokumentowania zgodności oferowanego sprzętu
oświetleniowego z wymogami SWIZ należy do oferty dołączyć kartę (karty) katalogową
(katalogowe).
Wykonawca był zobowiązany załączyć do składanej oferty:
1. Kartę katalogową proponowanych opraw oświetlenia ulicznego,
2. Certyfikat potwierdzający przyznanie proponowanym przez
oświetleniowym znaku ENEC przez sygnatariusza porozumienia ENEC,
Projekt “Green ProcA”.
Więcej informacji na stronie: www.gpp-proca.eu
wykonawcę
oprawom
3. Certyfikat bezpieczeństwa fotobiologicznego wystawiony przez producenta proponowanych
oprawy oświetleniowych,
4. Deklarację zgodności, wystawioną przez producenta proponowanych opraw, stwierdzającą
zgodność wyrobu z wymaganiami zasadniczymi,
5. Oprawy oświetleniowe proponowane przez Wykonawcę, jedną oprawę dla mocy z przedziału do
50W i jedną oprawę dla mocy z przedziału powyżej 50W,
6. Obliczenia fotometryczne dla proponowanych opraw, w celu potwierdzenia, że oferowane
oprawy oświetlenia ulicznego będą spełniać wymagania oświetleniowe zawarte w załączonych
obliczeniach fotometrycznych i zgodne z normą PN-EN 13201. Ze względu na specyficzną dla
opraw oświetleniowych drogowych niepowtarzalność charakterystyk świetlnych, Zamawiający
dopuszcza tolerancje w stosunku do wymaganych projektem fotometrycznym załączonym do
SIWZ parametrów oświetleniowych dróg. Tolerancje dla efektu oświetleniowego uzyskanego za
pomocą opraw uznawanych za równoważne podane są poniżej:
 Luminacja L, Równomierność U0, Równomierność UI, Em, Emin - różnica nie większa niż 10%
w stosunku do projektu fotometrycznego załączonego do SIWZ, ale nie mniej niż wartość
w normie,
 TI - różnica nie większa niż 10% w stosunku do projektu fotometrycznego załączonego do
SIWZ, ale nie więcej niż wartość w normie.
7. Dane techniczne rozsyłu światła opraw oświetleniowych
8. Moc proponowanych opraw nie może być większa niż moc zawarta w obliczeniach
fotometrycznych stanowiących załącznik do SIWZ.
Przetarg nieograniczony odbył się na przełomie kwietnia i maja 2015 r. W ramach przetargu złożono
5 ofert niepodlegających odrzuceniu. Prace trwały do sierpnia 2015 r.
Wartość kontraktu: ok. 960 tys. zł
Rezultaty


Zastosowane oprawy Philips, wykorzystujące technologię LED zapewniły, przy stosunkowo niskich
kosztach początkowych, znaczne oszczędności w porównaniu z konwencjonalnymi oprawami
oświetlenia ulicznego. Tym samym gmina mogła liczyć na zwrot z inwestycji w ciągu krótkiego
czasu.
W każdej oprawie zamontowano elektroniczny układ zasilający. Dzięki temu możliwa stała się
płynna zmiana strumienia świetlnego. Cały system sterowania oparto na komunikacji
bezprzewodowej. Zarówno monitorowanie, jak i konfiguracja może się odbywać przez sieć
internetową , bez konieczności instalowania dodatkowego oprogramowania. Zdalnie możliwe
jest m.in.: włączanie, wyłączanie, zadawanie kalendarza świecenia dla każdej oprawy osobno jak i
dla całego systemu lub jego fragmentów. Pełen podgląd i możliwość monitorowania parametrów
oświetlenia pozwala także ograniczyć czas reagowania na występujące awarie. To z kolei
zapewnia minimalne przerwy w działaniu oświetlenia. Możliwość monitorowania parametrów
opraw umożliwia również wcześniejsze planowanie prac konserwacyjnych i minimalizację ich
kosztów. Dla usprawnienia obsługi, Philips przeprowadził w gminie szkolenia dotyczące obsługi
systemu sterowania zainstalowanym oświetleniem ulicznym.
Projekt “Green ProcA”.
Więcej informacji na stronie: www.gpp-proca.eu








Białowieża, jako pierwsza gmina w Polsce posiada tak nowoczesną technologię, zintegrowaną z
innowacyjnym systemem sterowania.
Poprawa bezpieczeństwa i jakości życia w lepiej oświetlonych miejscowościach. Zastosowanie
opraw w technologii LED pozwoliło na lepsze wyeksponowanie walorów turystycznych Gminy
Białowieża. Neutralna barwa światła i bardziej równomierne oświetlenie ciągów
komunikacyjnych stworzyły bardziej bezpieczne i przyjazne miejsca – zarówno dla mieszkańców,
jak i turystów.
Niższe zużycie energii i zmniejszenie kosztów funkcjonowania oświetlenia.
Możliwość bardzo precyzyjnego sterowania zainstalowanymi oprawami, a tym samym
dostosowania natężenia oświetlenia do panujących warunków drogowych i zmieniających się w
ciągu roku oczekiwań mieszkańców poszczególnych miejscowości. Gmina może także liczyć na
wzrost bezpieczeństwa na drogach poprzez dostosowanie oświetlenia do wymagań wskazanych
w normie PN-EN13201.
Zmniejszenie zużycia energii - 315,51 MWh/rok
Procentowe zmniejszenie zużycia energii - 77%
Zmniejszenie emisji CO2 - 280,81 MgCO2/rok
Szacowana roczna oszczędność dla gminy/miasta – ok. 150 tys. zł
Instytucja odpowiedzialna za zamówienie publiczne
Adres:
ul. Sportowa 1, 17-230 Białowieża, woj. podlaskie, tel. 85 6812487
Strona www:
www.bialowieza.gmina.pl
Źródło: Philips Lighting Poland
