Publiczne Przedszkole nr 6

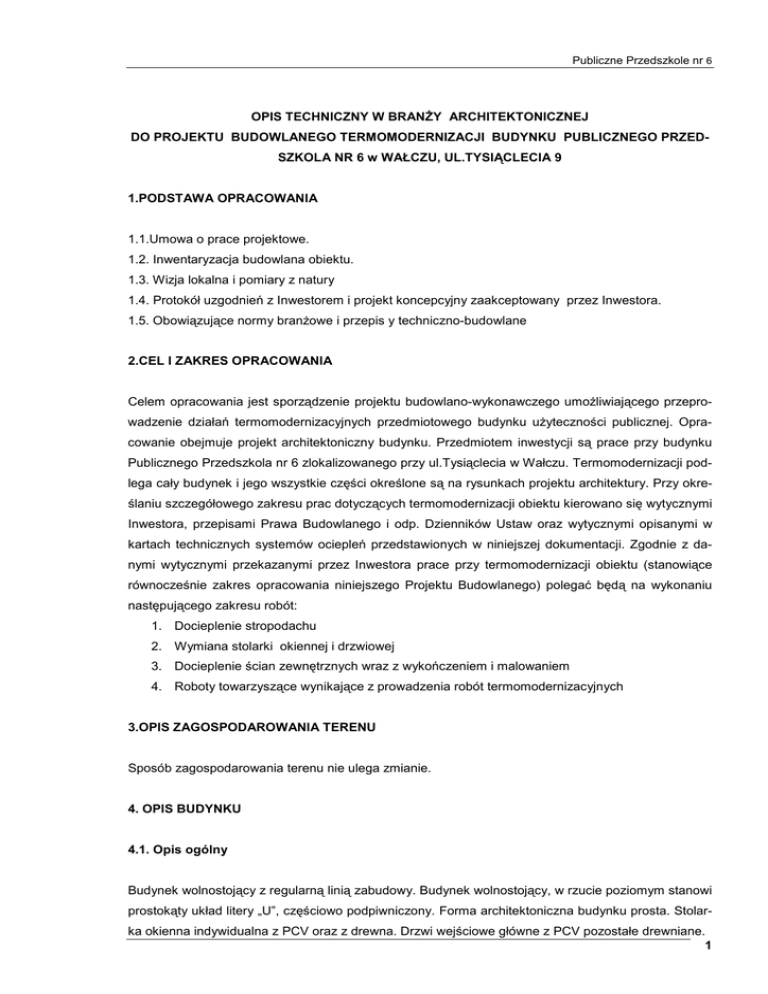

OPIS TECHNICZNY W BRANśY ARCHITEKTONICZNEJ
DO PROJEKTU BUDOWLANEGO TERMOMODERNIZACJI BUDYNKU PUBLICZNEGO PRZEDSZKOLA NR 6 w WAŁCZU, UL.TYSIĄCLECIA 9
1.PODSTAWA OPRACOWANIA
1.1.Umowa o prace projektowe.
1.2. Inwentaryzacja budowlana obiektu.
1.3. Wizja lokalna i pomiary z natury
1.4. Protokół uzgodnień z Inwestorem i projekt koncepcyjny zaakceptowany przez Inwestora.
1.5. Obowiązujące normy branŜowe i przepis y techniczno-budowlane
2.CEL I ZAKRES OPRACOWANIA
Celem opracowania jest sporządzenie projektu budowlano-wykonawczego umoŜliwiającego przeprowadzenie działań termomodernizacyjnych przedmiotowego budynku uŜyteczności publicznej. Opracowanie obejmuje projekt architektoniczny budynku. Przedmiotem inwestycji są prace przy budynku
Publicznego Przedszkola nr 6 zlokalizowanego przy ul.Tysiąclecia w Wałczu. Termomodernizacji podlega cały budynek i jego wszystkie części określone są na rysunkach projektu architektury. Przy określaniu szczegółowego zakresu prac dotyczących termomodernizacji obiektu kierowano się wytycznymi
Inwestora, przepisami Prawa Budowlanego i odp. Dzienników Ustaw oraz wytycznymi opisanymi w
kartach technicznych systemów ociepleń przedstawionych w niniejszej dokumentacji. Zgodnie z danymi wytycznymi przekazanymi przez Inwestora prace przy termomodernizacji obiektu (stanowiące
równocześnie zakres opracowania niniejszego Projektu Budowlanego) polegać będą na wykonaniu
następującego zakresu robót:
1. Docieplenie stropodachu
2. Wymiana stolarki okiennej i drzwiowej
3. Docieplenie ścian zewnętrznych wraz z wykończeniem i malowaniem
4. Roboty towarzyszące wynikające z prowadzenia robót termomodernizacyjnych
3.OPIS ZAGOSPODAROWANIA TERENU
Sposób zagospodarowania terenu nie ulega zmianie.
4. OPIS BUDYNKU
4.1. Opis ogólny
Budynek wolnostojący z regularną linią zabudowy. Budynek wolnostojący, w rzucie poziomym stanowi
prostokąty układ litery „U”, częściowo podpiwniczony. Forma architektoniczna budynku prosta. Stolarka okienna indywidualna z PCV oraz z drewna. Drzwi wejściowe główne z PCV pozostałe drewniane.
1
Publiczne Przedszkole nr 6
Na program funkcjonalny budynku składają się pomieszczenia: techniczne, pomocnicze, magazynowe, biurowe, sale zabaw, sanitarne, zaplecze kuchenne. Stropodach wentylowany dwuspadowy.
4.2. Wskaźniki powierzchniowe
Powierzchnię obliczono zgodnie z PN-ISO 9836:1997
2
Pow. brutto budynku
554,50 m
Pow. netto budynku
888,50 m
Kubatura
3543,40 m
2
3
4.3.Charakterystyka energetyczna
Współczynnik przenikania ciepła z audytu:
2
- ściana zewnętrzna ocieplona – 0,213 [W/(m xK)]
2
- ściana stykająca się z gruntem – 0,281 [W/(m xK)]
2
- stropodach wentylowany – 0,185 [W/(m xK)]
4.4. Ochrona przeciwpoŜarowa
Wymagana klasa odporności ogniowej "C".
poŜarowej
Klasa
odporności
Klasa odporności ogniowej poszczególnych elementów wynosi:
Klasa odporności ogniowej elementów budynku
główna
Kontr.
ściana
kontr.nośna
dachu
strop1)
1
2
3
4
"C"
R 60
R 15
R E I 60
przekrycie
ściana
1),2)
wewnętrzna
dachu3)
5
6
7
E I 30
E I 15
E 15
zewnętrzna
1)
Oznaczenia w tabeli:
R-
nośność ogniowa (w minutach), określona zgodnie z Polską Normą dotyczącą zasad ustalania klas
odporności ogniowej elementów budynku,
E-
szczelność ogniowa (w minutach), określona jw.,
I-
izolacyjność ogniowa (w minutach), określona jw.,
(-) -
nie stawia się wymagań.
1)
JeŜeli przegroda jest częścią głównej konstrukcji nośnej, spełnia takŜe kryteria nośności ogniowe (R)
odpowiednio do wymagań zawartych w kol. 2 i 3 dla danej klasy odporności poŜarowej budynku.
2)
Klasa odporności ogniowej dotyczy pasa międzykondygnacyjnego wraz z połączeniem ze stropem.
3)
Wymagania nie dotyczą naświetli dachowych, świetlików, lukarn i okien połaciowych (z zastrzeŜeniem §
218), jeśli otwory w połaci dachowej nie zajmują więcej niŜ 20% jej powierzchni.
2
Publiczne Przedszkole nr 6
4.5. WyposaŜenie w instalacje
-
instalacja wod.-kan.
-
instalacja gazowa
-
instalacja elektryczna
-
instalacja ciepłej wody uŜytkowej
-
instalacja wentylacji grawitacyjnej
-
instalacja alarmowa
-
instalacja odgromowa
-
instalacja centralnego ogrzewania
-
instalacja telekomunikacyjną
-
instalacja kanalizacji deszczowej
4.6.Spełnienie wymagań art.5 ust.1 Prawa Budowlanego
Zaprojektowana termomodernizacja budynku wraz ze związanymi z nim urządzeniami budowlanymi
zapewnia:
1)spełnienie wymagań podstawowych dotyczących:
a) bezpieczeństwa konstrukcji,
b) bezpieczeństwa poŜarowego,
c) bezpieczeństwa uŜytkowania,
d) odpowiednich warunków higienicznych i zdrowotnych oraz ochrony środowiska,
e) ochrony przed hałasem i drganiami,
f) oszczędności energii i odpowiedniej izolacyjności cieplnej przegród;
2) warunki uŜytkowe są zgodne z przeznaczeniem obiektu;
3) moŜliwość utrzymania właściwego stanu technicznego;
4) warunki bezpieczeństwa i higieny pracy;
5) odpowiednie usytuowanie na działce budowlanej;
6) poszanowanie, występujących w obszarze oddziaływania obiektu, uzasadnionych interesów
osób trzecich, w tym zapewnienie dostępu do drogi publicznej;
5. OPIS SZCZEGÓŁOWY CZĘŚCI PROJEKTOWANEJ BUDYNKU.
5.1.Roboty przygotowawcze, ziemne i inne towarzyszące
Roboty ziemne oraz przygotowawcze i inne towarzyszące powinny zostać wykonane na podstawie
projektu robót ziemnych, który powinien zawierać taki zakres, aby rozwiązywał problemy warunkujące
prawidłowe i bezpieczne wykonanie robót. Roboty ziemne naleŜy wykonać zgodnie z PN-B06050:1999 „Geotechnika. Roboty ziemne wymagania ogólne”.
W czasie wykonywania wykopów naleŜy przewidzieć środki zabezpieczające przed obsunięciem się
gruntu, rozmoczeniem podłoŜa, zalaniem wykopów przez wody powierzchniowe lub opadowe zgodnie z PN-B-06050:1999 „Geotechnika. Roboty ziemne wymagania ogólne”. W przypadku uplastycz3
Publiczne Przedszkole nr 6
nienia się podłoŜa ( np. długotrwałe opady przy gruncie spoistym) warstwy uplastycznione naleŜy
bezwzględnie wybrać i zastąpić warstwą piaskowo Ŝwirową zagęszczaną mechanicznie, warstwami
gr. do 20cm oraz do osiągnięcia współczynnika Id>0,65.
Roboty ziemne naleŜy prowadzić w wykopach wąskoprzestrzennych o głębokości do 3 m. Wywóz
gruzu itp. z terenu budowy na odcinku do 8 km
Środki zabezpieczające przed wodami opadowymi, gruntowymi i powierzchniowymi
W celu ewentualnego zabezpieczenia wykopów przed wpływem wód opadowych i powierzchniowych
naleŜy przewidzieć wykonanie prostego systemu odprowadzeń wody za pomocą rur drenaŜowych do
studni zbiorczej wykorzystując naturalne ukształtowanie terenu .Odprowadzenie wody ze studni za
pomocą pomp.
5.2. Ściany
5.2.1. Ściany fundamentowe
Ściany fundamentowe naleŜy ocieplić w metodzie Bezspoinowego Systemu Ociepleń firmy Sto lub
równowaŜnym z zewnątrz styropianem „Gold Fundament” firmy Termo Organika z polistyrenu ekspandowanego gr.12 cm EPS EN 13163 T1-L1-W1-S1-P3-BS250-CS(10)200-DS.(N)5-DS.(70,-)2DLT(1)5-WL(T)3-WD(V)5 (kod wg PN-EN 13163:2004/AC:2006) (lub styropian ekstrudowany po akceptacji Inwestora) lub równowaŜnym. Ocieplenie wykonać z dwiema warstwami systemowej siatki z
włókna szklanego Sto-Glasfasergewebe F lub równowaŜnym . Na warstwę styropianu z polistyrenu
ekspandowanego naleŜy wykonać izolację przeciwwilgociową wykonaną z folii kubełkowej. Styropian
z polistyrenu ekspandowanego naleŜy stosować poniŜej poziomu terenu.PowyŜej poziomu terenu
naleŜy stosować styropian „Platinum Ściana” firmy Termo Organika gr.12 cm EPS EN 13163 T1-L1W1-S1-P2-BS100-DS.(N)2-DS.(70,-)2-TR100 (kod wg PN-EN 13163:2004/AC:2006) lub równowaŜny
5.2.2. Cokół
Cokół naleŜy wykonać wg systemu StoTherm Ceramic S lub równowaŜnym i obłoŜyć płytkami klinkierowymi w kolorze wg kolorystyki elewacji z fugowaniem fugą elastyczną w kolorze RAL 8011. Szerokość fugi 1,0cm.
Skład systemu StoTherm Ceramic S:
-
Sto-Baukleber lub równowaŜny
-
Sto-Polystyrol-Hartschaumplatte lub równowaŜny
-
Kołkowanie przez siatkę zbrojącą w ilości 6 lub 8 przy krawędziach szt./m2
-
StoLevell Uni+Sto-Glasfasergewebe lub równowaŜny
-
StoColl KM lub równowaŜny
-
Sto-Flaschverblender lub równowaŜny
-
StoColl FM S lub równowaŜny
Wytyczne montaŜowe przy ocieplaniu ścian fundamentowych wodoodpornymi płytami styropianu z
polistyrenu ekspandowanego (lub styropian ekstrudowany po akceptacji Inwestora):
4
Publiczne Przedszkole nr 6
-
Po zamocowaniem płyt naleŜy poprawnie wykonać hydroizolację pionową. Izolację wykonać z
elastycznej folii kubełkowej. Izolację wykonać do poziomu ławy fundamentowej.
-
Wykonujemy cokół wg systemu StoTherm Ceramic S lub innym równowaŜnym
-
Izolujemy i całość obsypujemy gruntem bez kamieni i innych zanieczyszczeń,
warstwami grubości maksymalnej po 20 cm i zagęszczamy mechanicznie wg opisu robót
ziemnych
Dane techniczne
Sto-Baukleber lub równowaŜny
StoLevell Uni+Sto-Glasfasergewebe lub równowaŜny
StoColl KM lub równowaŜny
5
Publiczne Przedszkole nr 6
StoColl FM S lub równowaŜny
Płytki klinkierowe
- Grubość:
15 mm
- Gęstość objętościowa:
1,62 kg/dm3
- Wytrzymałość:
>35 N/mm2
- Nasiąkliwość:
ok. 4,8%
- Mrozoodporność:
mrozoodporna 25 cykli w temp. -25°C
- Kwaso i ługoodporna:
tak
5.2.4. Ściany kondygnacji naziemnych
A/ docieplenie od zewnątrz
Ściany naleŜy ocieplić w metodzie Bezspoinowego Systemu Ociepleń firmy Sto Therm Classic lub
równowaŜnym z zewnątrz styropianem „Platinum Ściana” firmy Termo Organika gr.16 cm EPS EN
13163 T1-L1-W1-S1-P2-BS100-DS.(N)2-DS.(70,-)2-TR100 (kod wg PN-EN 13163:2004/AC:2006) lub
równowaŜnym. Ocieplenie wykonać naleŜy z dwiema warstwami systemowej siatki z włókna szklanego Sto-Glasfasergewebe F lub równowaŜnym do wysokości 220 cm od poziomu terenu.
Opis systemu Sto Therm Classic lub równowaŜny
1. PołoŜenie na oczyszczoną ścianę masy zbrojącej Sto-Baukleber lub równowaŜny
2. Płyta styropianowa Platinum Ściana” firmy Termo Organika gr.10 cm lub równowaŜny
3. Kołki mocujące w ilości 6 lub 8 przy krawędziach szt./m
2
4. Masa zbrojąca Sto-Armierungsputz lub równowaŜny
5. Siatka systemowa Sto-Glasfasergewebe F lub równowaŜny
6. StoSilco lub równowaŜny – gotowy tynk na bazie Ŝywic syntetycznych barwiony w masie w
strukturze baranka o uziarnieniu K 2 mm.
Elementami uzupełniającymi systemu są : kołki do mocowania płyt ze styropianu , listwy naroŜnikowe
i cokołowe oraz elementy do obróbek szczególnych miejsc na elewacji.
NaleŜy stosować wyłącznie wysokiej klasy systemowe komponenty i elementy uzupełniające.
6
Publiczne Przedszkole nr 6
Uwaga
NaleŜy przed rozpoczęciem robót termomodernizacji zdemontować wszystkie stalowe elementy takie
jak traty tablice informacyjne itp. i zamontować je po wykonaniu ocieplenia w te same miejsca.
Przed rozpoczęciem realizacji Wykonawca zobowiązany jest do wykonania na ścianach budynku
wskazanych przez Projektanta próbek kaŜdego rodzaju tynku wielkości 1,5mx2m, które przy odbiorze
prac tynków wykonywanych w całym obiekcie.
Lokalizacja próbek zostanie określona przez Projektanta w trakcie prowadzenia robót przy obiekcie.
Opis struktury systemu wraz z dodatkowymi parametrami technicznymi:
- PołoŜenie na oczyszczoną ścianę kleju do styropianu
Mineralna zaprawa klejowa modyfikowana polimerami.
Wytrzymałość na rozciąganie przy zginaniu (po 28 dniach)
Rz28 = 4,0 MPa
Wytrzymałość na ściskanie ( po 28 dniach )
Rc28 = 10,0 MPa
Współczynnik oporu dyfuzyjnego zaprawy klejowej dla pary wodnej
µ ≤ 14
- Masa zbrojąca
Zaprawa mineralna na bazie białego cementu, wzmocniona mikrowłókien.
Wytrzymałość tynku na ściskanie
Rc28 = 4,0 – 5,0 MPa
Wytrzymałość na rozciąganie przy zginaniu
Rz28 = 2,0 – 2,5 MPa
Nasiąkliwość
W < 0,5 kg/m2h0,5
Współczynnik oporu dyfuzyjnego zaprawy klejowej dla pary wodnej
µ = 14
- Siatka systemowa
Siatka odporna na oddziaływanie środowiska zasadowego, (impregnowana przeciwalkalicznie)
ze splotem przeplatanym i klejonym.
CięŜar powierzchniowy
175 g/m2
WydłuŜenie przy zerwaniu (po 28 dniach w normalnych warunkach klimatycznych):
osnowa oraz wątek
> 3,5%
-Kołki mocujące w ilości 6 lub 8 szt./m2
Zaprawa tynkarska na bazie białego cementu
Nasiąkliwość dojrzałego tynku
< 0,50 kg/m2h0,5
Współczynnik oporu dyfuzyjnego zaprawy klejowej dla pary wodnej
15 ≤ µ ≤ 35
Przyczepność do betonu (wg UEATc)
≥ 0,600 N/mm2
Wytrzymałość na ściskanie (po 28 dniach)
Rc = 3,0 – 4,0 N/mm2
Wytrzymałość na rozciąganie przy zginaniu: (po 28 dniach)
Rz = 1,5 - 2,0 N/mm2
7
Publiczne Przedszkole nr 6
- Cienkowarstwowy tynk Ŝywiczno-silikonowy StoSilco o strukturze baranka o uziarnieniu K 2 mm.
Charakterystyka
zuŜycie
3,1 – 3,5 kg/m2
funkcja wysoka przepuszczalność pary wodnej i CO2
odporność na warunki atmosferyczne
śwysoka odporność na działanie wody
wysoka odporność na działanie alg i grzybów
barwiony w masie w ograniczonym zakresie StoColor-System
Parametry techniczne.
Gęstość DIN 53 217 -1,7-1,9 g/cm3
Gęstość strumienia dyfuzji pary wodnej V DIN EN ISO 7783-2 -110-160 g/(m2 d)
Wsp. dyfuzji pary wodnej _ DIN EN ISO 7783-2 -70-100
Wsp. dyfuzji pary wodnej sd DIN EN ISO 7783-2 - 0,20 m
Wodoprzepuszczalność DIN EN 1062-3 - 0,05 kg/(m2 h1/2)
Przewodność cieplna DIN 4108 - 0,7 W/(m K)
- styropian (ściana kondygnacji nadziemnych)
8
Publiczne Przedszkole nr 6
- styropian (ściana kondygnacji podziemnych, ściany fundamentowe)
Dane techniczne
Sto-Baukleber lub równowaŜny
9
Publiczne Przedszkole nr 6
Masa zbrojąca Sto-Armierungsputz lub równowaŜny
Siatka systemowa Sto-Glasfasergewebe F lub równowaŜny
Uwaga
Pozostałe parametry techniczne zacytowano zgodnie z Instrukcją ITB nr 334/2002.
Prace związane z ociepleniem budynku naleŜy wykonywać zgodnie z wytycznymi i wskazówkami
zawartymi w Instrukcji ITB nr 334/2002 „Bezspoinowy system ocieplania ścian zewnętrznych budynków”.
Zalecenia
Do mechanicznego mocowania płyt styropianowych naleŜy uŜywać kołki z trzpieniem metalowym
ocynkowanym kryte zapobiegające powstawaniu śladu kołków i redukujące mostki termiczne o efektywnej długości zakotwienia trzpienia w części konstrukcyjnej ściany min. 6 cm. NaleŜy stosować tzw.
„termodyble” Na pasmach szerokości 2 m, które są umiejscowione wzdłuŜ krawędzi budynku naleŜy
zwiększyć liczbę łączników do 8 szt/m2.
5.3. Stropodach
Docieplenie stropodachu naleŜy wykonać wg poniŜszego rozwiązania systemowego:
1. Papa zgrzewalna wierzchniego krycia Izolmat Plan PYE PV250 S5 SS lub równowaŜna
2. Papa zgrzewalna podkładowa Izolmat Plan PYE G200 S4 lub równowaŜna
3. Płyty termoizolacyjne ze styropianu Izoldach S oklejone papą lub równowaŜne gr.20 cm
5. Impregnat asfaltowy Izolplast rozcieńczony z wodą lub równowaŜny
Klejenie płyt termoizolacyjnych zagruntowanego podłoŜa
klejem poliuretanowym lub asfaltowo-
polimerowym
10
