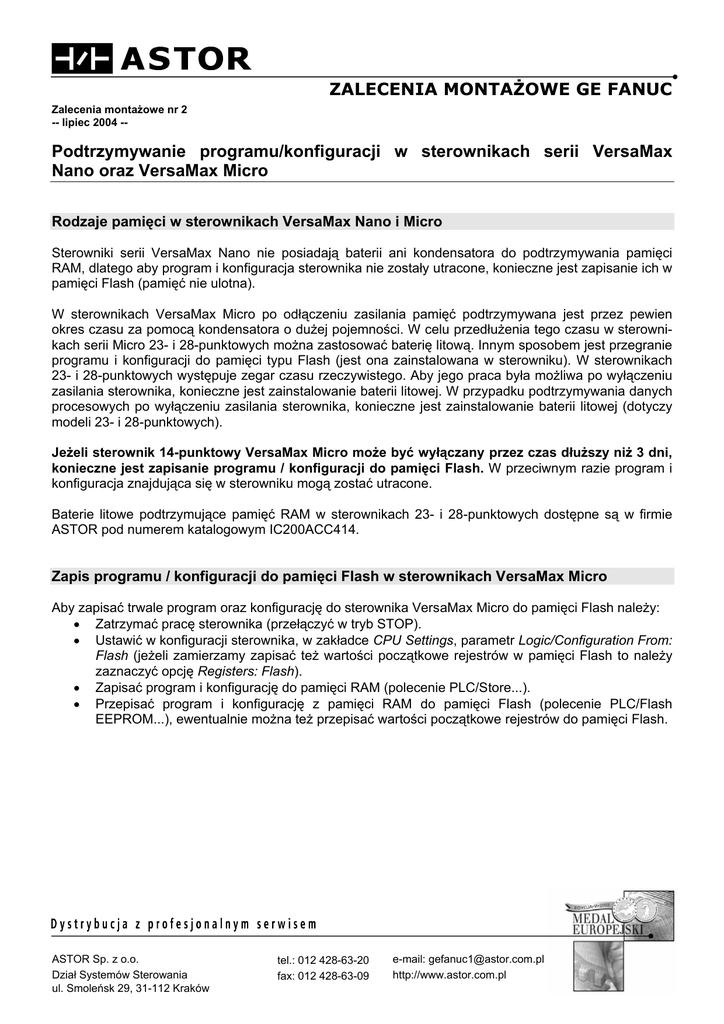

Podtrzymywanie programu/konfiguracji w sterownikach serii

ZALECENIA MONTAŻOWE GE FANUC
Zalecenia montażowe nr 2
-- lipiec 2004 --
Podtrzymywanie programu/konfiguracji w sterownikach serii VersaMax
Nano oraz VersaMax Micro
Rodzaje pamięci w sterownikach VersaMax Nano i Micro
Sterowniki serii VersaMax Nano nie posiadają baterii ani kondensatora do podtrzymywania pamięci
RAM, dlatego aby program i konfiguracja sterownika nie zostały utracone, konieczne jest zapisanie ich w
pamięci Flash (pamięć nie ulotna).
W sterownikach VersaMax Micro po odłączeniu zasilania pamięć podtrzymywana jest przez pewien
okres czasu za pomocą kondensatora o dużej pojemności. W celu przedłużenia tego czasu w sterownikach serii Micro 23- i 28-punktowych można zastosować baterię litową. Innym sposobem jest przegranie
programu i konfiguracji do pamięci typu Flash (jest ona zainstalowana w sterowniku). W sterownikach
23- i 28-punktowych występuje zegar czasu rzeczywistego. Aby jego praca była możliwa po wyłączeniu
zasilania sterownika, konieczne jest zainstalowanie baterii litowej. W przypadku podtrzymywania danych
procesowych po wyłączeniu zasilania sterownika, konieczne jest zainstalowanie baterii litowej (dotyczy
modeli 23- i 28-punktowych).
Jeżeli sterownik 14-punktowy VersaMax Micro może być wyłączany przez czas dłuższy niż 3 dni,
konieczne jest zapisanie programu / konfiguracji do pamięci Flash. W przeciwnym razie program i
konfiguracja znajdująca się w sterowniku mogą zostać utracone.
Baterie litowe podtrzymujące pamięć RAM w sterownikach 23- i 28-punktowych dostępne są w firmie
ASTOR pod numerem katalogowym IC200ACC414.
Zapis programu / konfiguracji do pamięci Flash w sterownikach VersaMax Micro
Aby zapisać trwale program oraz konfigurację do sterownika VersaMax Micro do pamięci Flash należy:
• Zatrzymać pracę sterownika (przełączyć w tryb STOP).
• Ustawić w konfiguracji sterownika, w zakładce CPU Settings, parametr Logic/Configuration From:
Flash (jeżeli zamierzamy zapisać też wartości początkowe rejestrów w pamięci Flash to należy
zaznaczyć opcję Registers: Flash).
• Zapisać program i konfigurację do pamięci RAM (polecenie PLC/Store...).
• Przepisać program i konfigurację z pamięci RAM do pamięci Flash (polecenie PLC/Flash
EEPROM...), ewentualnie można też przepisać wartości początkowe rejestrów do pamięci Flash.
ASTOR Sp. z o.o.
Dział Systemów Sterowania
ul. Smoleńsk 29, 31-112 Kraków
tel.: 012 428-63-20
fax: 012 428-63-09
e-mail: [email protected]
http://www.astor.com.pl
Zapis programu / konfiguracji do pamięci Flash w sterownikach VersaMax Nano
Aby zapisać trwale program oraz konfigurację do sterownika VersaMax Nano należy:
• Zatrzymać pracę sterownika (przełączyć w tryb STOP).
• Zapisać program i konfigurację do pamięci RAM (polecenie PLC/Store...).
• Przepisać program i konfigurację z pamięci RAM do pamięci Flash (polecenie PLC/Flash
EEPROM...).
Oprócz programu i konfiguracji, można do pamięci Flash zapisać początkowe wartości rejestrów –
wartości, które zostaną załadowane do rejestrów po włączeniu zasilania sterownika.
Tabelaryczne zestawienie informacji o sposobach przechowywania programu, konfiguracji i danych w sterownikach VersaMax Nano i VersaMax Micro
VersaMax Nano
IC200NDR001
IC200NDR010
IC200NDD101
IC200NAL110
IC200NAL211
VersaMax Micro 14-punktowe
IC200UDR001
IC200UDR002
IC200UDR003
IC200UDD104
IC200UAA003
VersaMax Micro 23-punktowe
IC200UAL004
IC200UAL005
IC200UAL006
VersaMax Micro 28-punktowe
IC200UDR005
IC200UDR006
IC200UDR010
IC200UDD110
IC200UDD120
IC200UDD212
IC200UAA007
Zawartość pamięci RAM nie jest podtrzymywana. Program i
konfiguracja sterownika powinny zostać zapisane do pamięci
Flash.
Sterownik nie przewiduje zainstalowania baterii.
Kondensator podtrzymuje RAM przez okres 3 dni. Zaleca się
zapisanie programu i konfiguracji sterownika do pamięci Flash.
Sterownik nie przewiduje zainstalowania baterii.
Kondensator podtrzymuje RAM i zegar czasu rzeczywistego
przez okres 30 minut.
Opcjonalnie można zastosować baterię litową – ACC414 podtrzymującą RAM i zegar tymczasowy.
Sterownik używa zmiennych systemowych %SA011 i %S0014
do sygnalizowania stanu baterii. W przypadku niestosowania
baterii litowej program i konfiguracja sterownika powinny zostać
zapisane w pamięci Flash. Aby zegar czasu rzeczywistego pracował również przy wyłączonym sterowniku konieczne jest zastosowanie baterii litowej.
Kondensator podtrzymuje RAM i zegar czasu rzeczywistego
przez okres 30 minut.
Opcjonalnie można zastosować baterię litową – ACC414 podtrzymującą RAM i zegar czasu rzeczywistego.
Sterownik używa zmiennych systemowych %SA011 i %S0014
do sygnalizowania stanu baterii. W przypadku niestosowania
baterii litowej program i konfiguracja sterownika powinny zostać
zapisane w pamięci Flash. Aby zegar czasu rzeczywistego pracował również przy wyłączonym sterowniku konieczne jest zastosowanie baterii litowej.
2
Żywotność baterii litowych IC200ACC414
Czas magazynowania baterii
Żywotność baterii zainstalowanej w sterowniku
załączonym do zasilania
Żywotność baterii zainstalowanej w sterowniku
wyłączonym z zasilania
Typowo do 5 lat w temperaturze do 30oC
Typowo do 3 lat w temperaturze do 55oC
Typowo do 5 lat w temperaturze do 30oC
Typowo do 3 lat w temperaturze do 55oC
Minimum 13 miesięcy (zależnie od temperatury)
Szczegółowe informacje dostępne są w dokumentacji GFK-2016.
