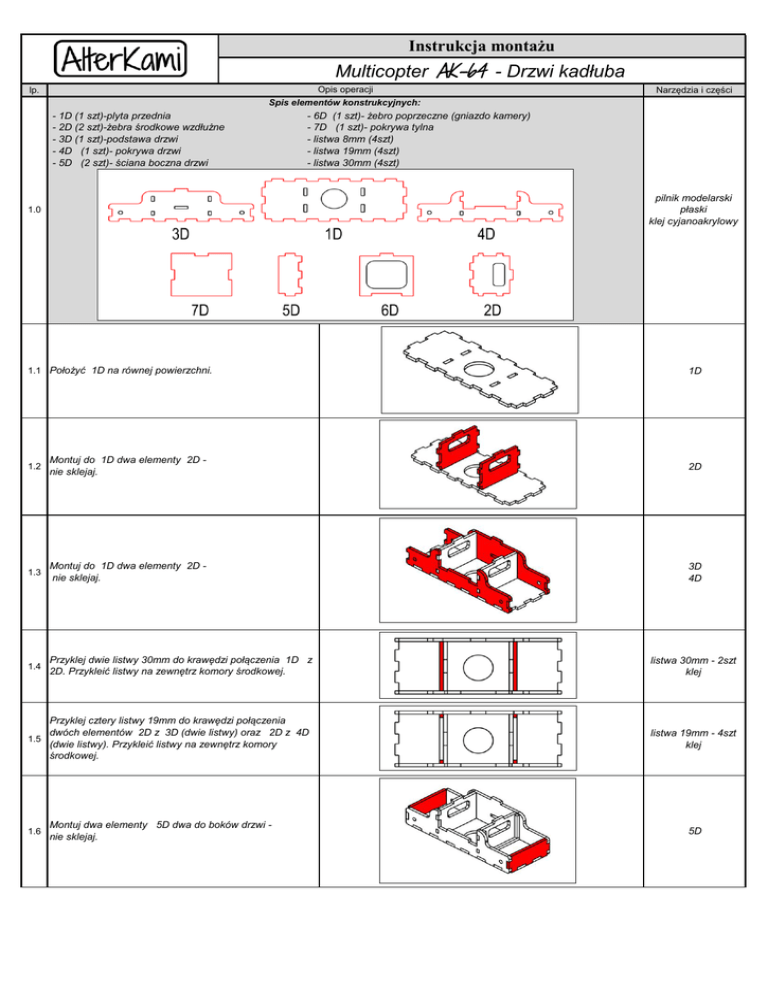

Multicopter AK-64

Instrukcja montażu
Multicopter AK-64 - Drzwi kadłuba
Opis operacji
lp.
Narzędzia i części
Spis elementów konstrukcyjnych:
- 1D (1 szt)-plyta przednia
- 2D (2 szt)-żebra środkowe wzdłużne
- 3D (1 szt)-podstawa drzwi
- 4D (1 szt)- pokrywa drzwi
- 5D (2 szt)- ściana boczna drzwi
- 6D (1 szt)- żebro poprzeczne (gniazdo kamery)
- 7D (1 szt)- pokrywa tylna
- listwa 8mm (4szt)
- listwa 19mm (4szt)
- listwa 30mm (4szt)
pilnik modelarski
płaski
klej cyjanoakrylowy
1.0
1.1 Położyć 1D na równej powierzchni.
1D
1.2
Montuj do 1D dwa elementy 2D nie sklejaj.
2D
1.3
Montuj do 1D dwa elementy 2D nie sklejaj.
3D
4D
1.4
Przyklej dwie listwy 30mm do krawędzi połączenia 1D z
2D. Przykleić listwy na zewnętrz komory środkowej.
Przyklej cztery listwy 19mm do krawędzi połączenia
dwóch elementów 2D z 3D (dwie listwy) oraz 2D z 4D
1.5
(dwie listwy). Przykleić listwy na zewnętrz komory
środkowej.
1.6
Montuj dwa elementy 5D dwa do boków drzwi nie sklejaj.
listwa 30mm - 2szt
klej
listwa 19mm - 4szt
klej
5D
Instrukcja montażu
Multicopter AK-64 - Drzwi kadłuba
Opis operacji
lp.
Narzędzia i części
Spis elementów konstrukcyjnych:
1.7
Przyklej dwie listwy 30mm do krawędzi połączenia 5D z
1D.
listwa 30mm - 2szt
klej
Przyklej po dwie listwy 19mm w komorach zewnętrznych
pilnik 19mm
modelarski
listwa
- 4szt
płaski
klej
klej cyjanoakrylowy
Przyklej po dwie listwy 8mm w komorach zewnętrznych
do krawędzi połączenia 5D z 3D i 4D.
listwa 8mm - 4szt
klej
1.8
1.0 do krawędzi połączenia 1D z 3D i 4D.
1.9
Przyklej 6D do komory środkowej. Nie używaj nadmiernej
ilości kleju - nie wykluczone że będziesz jeszecze
1.10 demontować gniazdo kamery do przeróbek. Wklejaj
dopiero wtedy gdy będziesz wiedział jaki model kamery
posiadzasz.
6D
klej
Przyklej 7D do tylnej częsci drzwi.
- Przyklejaj wtedy gdy masz już założoną kamerę
- nie używaj nadmiernej ilości kleju - w przypadku
awarii kamery niezbędny będzie demontaż tego
1.11
elementu
- montaż kamery przewidziano małymi wkrętami do
drewna lub na taśmie dwustronnej.
- maksymalne wymiary kamery 32mm x 32mm
7D
klej
1.12
---
Opracowano
2016-06-20 21:03
