Pieczęć firmowa Wykonawcy

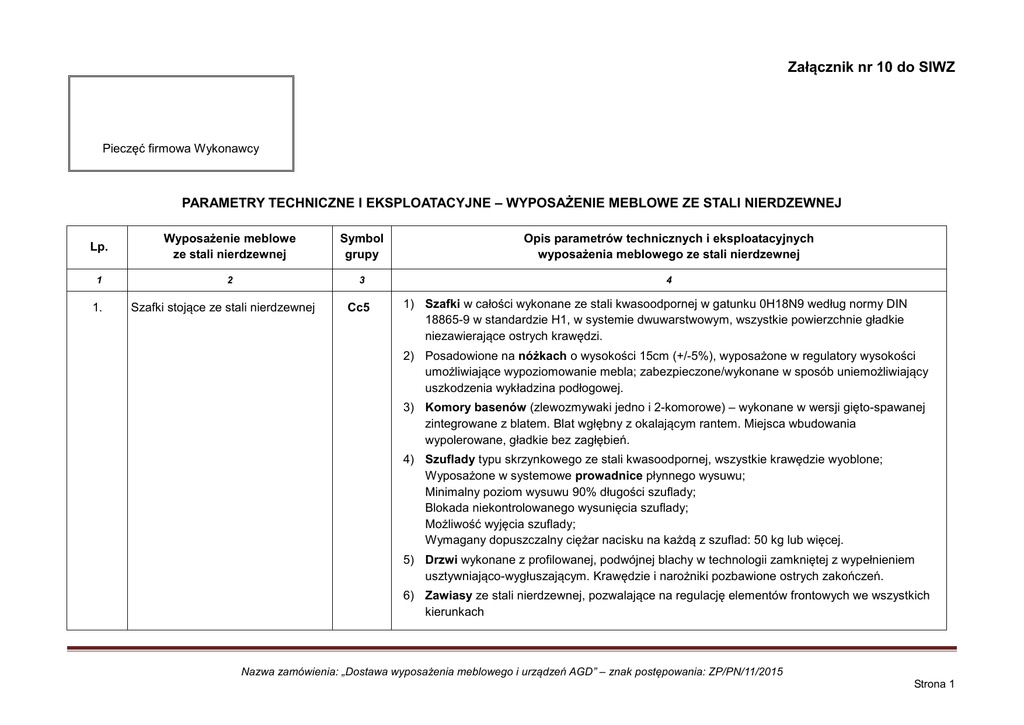

PARAMETRY TECHNICZNE I EKSPLOATACYJNE – WYPOSAŻENIE MEBLOWE ZE STALI NIERDZEWNEJ
Lp.
Wyposażenie meblowe
ze stali nierdzewnej
Symbol
grupy
Opis parametrów technicznych i eksploatacyjnych
wyposażenia meblowego ze stali nierdzewnej
1
2
3
4
1.
Szafki stojące ze stali nierdzewnej
Cc5
1) Szafki w całości wykonane ze stali kwasoodpornej w gatunku 0H18N9 według normy DIN
18865-9 w standardzie H1, w systemie dwuwarstwowym, wszystkie powierzchnie gładkie
niezawierające ostrych krawędzi.
2) Posadowione na nóżkach o wysokości 15cm (+/-5%), wyposażone w regulatory wysokości
umożliwiające wypoziomowanie mebla; zabezpieczone/wykonane w sposób uniemożliwiający
uszkodzenia wykładzina podłogowej.
3) Komory basenów (zlewozmywaki jedno i 2-komorowe) – wykonane w wersji gięto-spawanej
zintegrowane z blatem. Blat wgłębny z okalającym rantem. Miejsca wbudowania
wypolerowane, gładkie bez zagłębień.
4) Szuflady typu skrzynkowego ze stali kwasoodpornej, wszystkie krawędzie wyoblone;
Wyposażone w systemowe prowadnice płynnego wysuwu;
Minimalny poziom wysuwu 90% długości szuflady;
Blokada niekontrolowanego wysunięcia szuflady;
Możliwość wyjęcia szuflady;
Wymagany dopuszczalny ciężar nacisku na każdą z szuflad: 50 kg lub więcej.
5) Drzwi wykonane z profilowanej, podwójnej blachy w technologii zamkniętej z wypełnieniem
usztywniająco-wygłuszającym. Krawędzie i narożniki pozbawione ostrych zakończeń.
6) Zawiasy ze stali nierdzewnej, pozwalające na regulację elementów frontowych we wszystkich
kierunkach
Nazwa zamówienia: „Dostawa wyposażenia meblowego i urządzeń AGD” – znak postępowania: ZP/PN/11/2015
Strona 1
7) Półki wykonane z profilowanej blachy, wyjmowane, ze skokową regulacją wysokości
osadzone na systemowych metalowych wspornikach z elastycznymi stabilizatorami,
zabezpieczającymi półkę przed przesunięciem i wypadnięciem - perforowane rastry
umożliwiające łatwą regulację wysokości położenia montowanych wewnątrz elementów co 50
mm.
Nie dopuszcza się rastrów jako wyposażenia dodatkowego.
Minimum 2 półki na szafkę.
8) Uchwyty wykonane ze stali nierdzewnej.
9) Fronty drzwi i szuflad wyposażone w uszczelki wykonane z tworzywa odpornego na działanie
środków dezynfekcyjnych, połączone z elementami konstrukcyjnymi; możliwość wymiany
uszczelek.
10) Szafki umywalkowe i zlewozmywakowe wyposażone w syfon kanalizacyjny.
11) Wszystkie elementy konstrukcyjne oraz akcesoria powinny być wykonane z materiałów:
a) wodoodpornych,
b) nienasiąkliwych,
c) odpornych na korozję,
d) odpornych na działanie UV,
e) odporne na większość chemicznych środków dezynfekcyjnych stosowanych w lecznictwie,
f) odpornych na działanie pary wodnej o temperaturze 120oC.
12) Wszelkie łączenia mają być wykonane w sposób nietworzący szczelin/przestrzeni trudnych
w utrzymaniu czystości
2.
Blaty ze stali nierdzewnej
Dk2
1) Blaty ze stali nierdzewnej gr. blachy min. 1 mm; grubość blatu min. 20 mm montowane na
szafkach Cc5 lub wspornikach (ściennych lub podłogowych)
2) Wykonane ze stali kwasoodpornej w gatunku 0H18N9, wypełnienie bazowe stanowi płyta
wiórowa zwiększająca sztywność blatu podklejone są od spodu płytą wiórową laminowaną białą
gładką.
3) Wykonane z krawędzią prostą lub uniesioną w celu zabezpieczenia przed rozlaniem płynów.
4) Tylna krawędź blatów z wywinięciem na ścianę – wysokość wywinięcia liczona od płaszczyzny
stołu nie mniej niż 40 mm.
5) Powierzchnie gładkie nie zawierające ostrych krawędzi.
6) Blaty ze zlewami – zlew tłoczony z krawędziami wyoblonymi, uniesionymi;
7) Komory basenów – wykonane w wersji gięto-spawanej. Miejsca wbudowanych zlewów
Nazwa zamówienia: „Dostawa wyposażenia meblowego i urządzeń AGD” – znak postępowania: ZP/PN/11/2015
Strona 2
i umywalek wypolerowane, gładkie bez zagłębień.
8) Wszystkie elementy konstrukcyjne oraz akcesoria powinny być wykonane z materiałów:
a)
b)
c)
d)
e)
f)
wodoodpornych,
nienasiąkliwych,
odpornych na korozję,
odpornych na działanie UV,
odporne na większość chemicznych środków dezynfekcyjnych stosowanych w lecznictwie,
odpornych na działanie pary wodnej o temperaturze 120oC.
9) Wszelkie łączenia mają być wykonane w sposób nietworzący szczelin/przestrzeni trudnych
w utrzymaniu czystości – wszystkie części blatów należy połączyć ze sobą skręcając, a
powstałą łączynę należy wypełnić/łączyć uszczelką antybakteryjną.
UWAGA: dopuszcza wykonanie blatów, których długość przekracza 280 cm, jako blaty łączone –
skręcanie poszczególnych segmentów blatu na włos z użyciem uszczelki antybakteryjnej.
3.
Stół do przygotowywania
opatrunków gipsowych
Gd6
1)
Konstrukcja stołu – całkowicie wykonany ze stali kwasoodpornej 0H18N9.
2)
Wymiary blatu stołu: długość 1600 mm, szerokość 600 mm – możliwość odstępstwa od
podanych wymiarów w zakresie +/- 10%.
3)
Wysokość stołu nominalna stołu: 850 mm (+10%).
4)
Możliwość regulacji wysokości stołu w zakresie +/- 10 mm (poziomowanie).
5)
Blat stołu z zagłębiony z wbudowana komorą sedymentacyjną wyposażoną w wyjmowany
odstojnik gipsu, zawór spustowy oraz syfon.
6)
Komora sedymentacyjna umieszczona po lewej stronie stołu (widok z przodu).
7)
Wymiary komory sedymentacyjnej: 450 x 450 x 150 mm – możliwość odstępstwa od
podanych wymiarów w zakresie +/- 10%.
8)
Tylna krawędź blatu z wywinięciem na ścianę – wysokość wywinięcia liczona od płaszczyzny
stołu nie mniej niż 40 mm.
9)
Stół wyposażony w dwusegmentową szafkę podblatową o długości 800 mm (+/- 10%),
zamykaną szczelnymi drzwiczkami.
10) Nóżki mebli z regulatorem zabezpieczone/wykonane w sposób uniemożliwiający uszkodzenia
wykładzina podłogowej.
11) Jeden segment szafki – wyposażony w półki.
12) Drugi segment szafki – wyposażony w szuflady.
Nazwa zamówienia: „Dostawa wyposażenia meblowego i urządzeń AGD” – znak postępowania: ZP/PN/11/2015
Strona 3
4.
Zamek centralny z wkładką
patentową
Zc
Metalowy zamek centralny z wkładką patentową z numerem seryjnym dla szafek Cc5
z szufladami.
5.
Zamek patentowy
Zp
Metalowy zamek patentowy z numerem seryjnym dla szafek Cc5 z drzwiczkami.
6.
Kratka wentylacyjna blatowa
KWB
1) Kratka wentylacyjna blatowa o wymiarach 430-480 mm x 60-80 mm. Wykonana ze stali
nierdzewnej.
2) Wszystkie elementy powinny być wykonane z materiałów:
a) wodoodpornych,
b) nienasiąkliwych,
c) odpornych na korozję,
d) odpornych na działanie UV,
e) odporne na większość chemicznych środków dezynfekcyjnych stosowanych w lecznictwie,
f) odpornych na działanie pary wodnej o temperaturze 120oC.
3) Wszelkie łączenia mają być wykonane w sposób nietworzący szczelin/przestrzeni trudnych
w utrzymaniu czystości
