FIZYKA MEDYCZNA GRUPY: R2FM

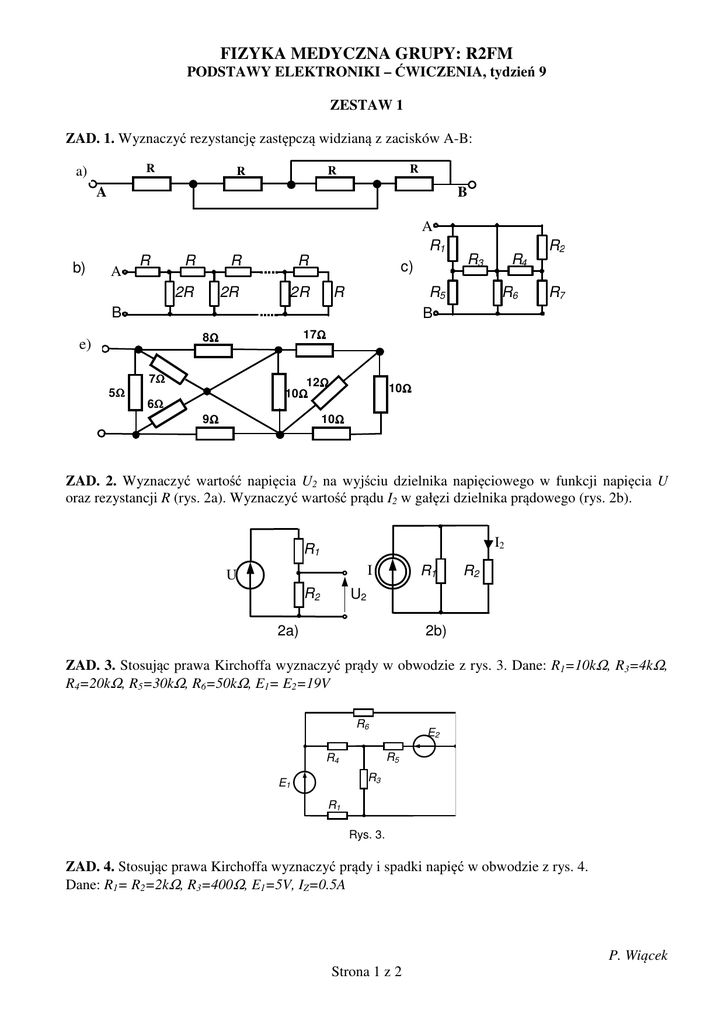

FIZYKA MEDYCZNA GRUPY: R2FM PODSTAWY ELEKTRONIKI – ĆWICZENIA, tydzień 9 ZESTAW 1 ZAD. 1. Wyznaczyć rezystancję zastępczą widzianą z zacisków A-B: R a) R R R A B A R1 b) A R R R R 2R 2R 2R c) R5 B R B 7Ω Ω 5Ω Ω R4 R6 R7 17Ω Ω 8Ω Ω e) R2 R3 12Ω Ω 10Ω Ω 6Ω Ω 9Ω Ω 10Ω Ω 10Ω Ω ZAD. 2. Wyznaczyć wartość napięcia U2 na wyjściu dzielnika napięciowego w funkcji napięcia U oraz rezystancji R (rys. 2a). Wyznaczyć wartość prądu I2 w gałęzi dzielnika prądowego (rys. 2b). I2 R1 R1 I U R2 R2 U2 2a) 2b) ZAD. 3. Stosując prawa Kirchoffa wyznaczyć prądy w obwodzie z rys. 3. Dane: R1=10kΩ, R3=4kΩ, R4=20kΩ, R5=30kΩ, R6=50kΩ, E1= E2=19V R6 E2 R5 R4 R3 E1 R1 Rys. 3. ZAD. 4. Stosując prawa Kirchoffa wyznaczyć prądy i spadki napięć w obwodzie z rys. 4. Dane: R1= R2=2kΩ, R3=400Ω, E1=5V, IZ=0.5A P. Wiącek Strona 1 z 2 R1 R2 R3 IZ E1 Rys. 4. ZAD. 5. Akumulator samochodowy ma napięcie źródłowe E=12V i rezystancję wewnętrzną RW=0.05Ω. Wyznaczyć napięcie na zaciskach akumulatora przy: a) jeździe dziennej samochodu (pobierany prąd 2.5A), b) jeździe nocnej samochodu (pobierany prąd 12.5A), c) włączonym rozruszniku (pobierany prąd Ir=25A), d) wyznaczyć czas, po jakim nastąpi teoretycznie całkowite wyładowanie akumulatora podczas dziennej jazdy, jeżeli jego pojemność Q=45Ah zakładając upraszczająco, że prądnica samochodu nie pracuje oraz e) wyznaczyć największą możliwą moc akumulatora. Określić rezystancję obciążenia akumulatora przy max. mocy oraz napięciu na jego zaciskach. ZAD. 6. Odbiornik w postaci grupy żarówek o rezystancji wypadkowej R0=50Ω jest zasilany z dzielnika napięcia o rezystancji R=R1+R2=100Ω (jak na rys. 6). Napięcie zasilające U=230V. Dla jakiej wartości rezystancji R2 napięcie na zaciskach żarówek wyniesie U0=50V? R1 U R2 R0 U0 Rys. 6 ZAD. 7. Stosując metodę prądów oczkowych wyznaczyć wszystkie prądy gałęziowe w obwodzie z rys. 7. Dane: R1= R2=10kΩ, R3=4kΩ, R4=20kΩ, R5=30kΩ, R6=50kΩ, U1= U2=19V Powtórzyć analizę obwodu stosując metodę potencjałów węzłowych do wyznaczenia wszystkich spadków napięć. ZAD. 8. Stosując metodę potencjałów węzłowych wyznaczyć spadki napięć w obwodzie z rys. 8a i 8b. Dane: R1= R2=2kΩ, R3=400Ω, R4=5kΩ, R5=1kΩ, E1= E2=5V, IZ=0.5A R6 R5 R4 R3 E1 E2 R2 R1 Rys. 7. R5 R1 R2 R3 IZ E1 Rys. 8a. R1 R4 R2 R3 IZ E2 E1 Rys. 8b. P. Wiącek Strona 2 z 2 R4 E2
