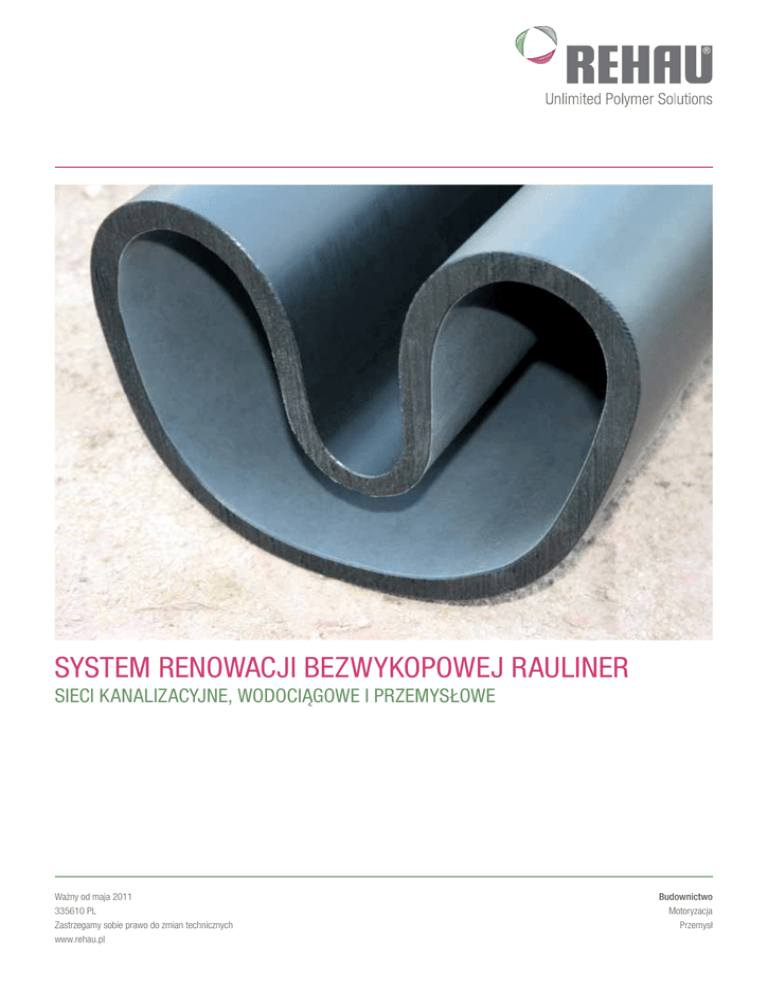

SYSTEM RENOWACJI BEZWYKOPOWEJ RAULINER
Sieci KANALIZACYJNE, wodociągowe i PRZEMYSŁOWE
Ważny od maja 2011
335610 PL
Zastrzegamy sobie prawo do zmian technicznych
www.rehau.pl
Budownictwo
Motoryzacja
Przemysł
spis treści
Strona
1. . . . . . . . Renowacja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2. . . . . . . . Zakres obowiązywania / normy produktowe / obszary zastosowań . . . . . . . . . . . . . . . . 6
3. . . . . . . . Materiał . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4. . . . . . . . Oznakowanie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
5. . . . . . . .
5.1 . . . . . .
5.2 . . . . . .
5.3 . . . . . .
Projektowanie i układanie instalacji . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Obszar zastosowań . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Projektowanie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Układanie instalacji. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
6. . . . . . . . Program dostaw – rury i kształtki . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
7. . . . . . . . Serwis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
2
1renowacja
Szybko – bezwykopowo – ekonomicznie
Renowacji starych, zniszczonych rurociągów można
dokonywać za pomocą sprawdzonej i niezawodnej
techniki bezwykopowej RAULINER, która pozwala
uniknąć utrudnień w komunikacji drogowej.
Po prawidłowo przeprowadzonej renowacji, we wnętrzu uszkodzonego rurociągu znajduje się fabrycznie nowy przewód rurowy, który w wytrzymałości
i długości okresu eksploatacji w żadnym stopniu nie
ustępuje miejsca rurociągom układanym w sposób
tradycyjny.
Wymagania:
- bezwykopowa renowacja instalacji, wodociągo wych, kanalizacyjnych i przemysłowych
- unikanie zakłóceń w użytkowaniu instalacji
- krótki czas układania
- czas eksploatacji tak samo długi, jak w przypadku
rurociągów układanych w sposób tradycyjny
- zachowanie dotychczasowego poziomu ciśnienia
roboczego
- minimalne zmniejszenie średnicy wewnętrznej rury
- dopuszczenie systemu do zastosowania w instala cjach wodociągowych
- odporność na ścieranie
- możliwość płukania wysokociśnieniowego
Rozwiązania:
Renowacja rur za pomocą systemów polimerowych
umożliwia:
- bezwykopowy montaż nowych rur
- dopuszczenie do zastosowania w instalacjach
wodociągowych
- długie pojedyncze odcinki rur, a tym samym mniej
punktów połączeń
- specjalne materiały wyróżniające się wysoką
odpornością na uderzenia i na ścieranie
- technologia CLOSE-FIT minimalizująca zmniejszenie
średnicy wewnętrznej rury.
System:
Rura RAULINER jest wykonana z bardzo wytrzymałego polietylenu RAU-PE 100 lub w przypadku
RAULINER Sewer PVC ze zmodyfikowanego PVC.
W specjalnym termomechanicznym procesie formowania rura przybiera swój charakterystyczny kształt
litery U, a tym samym zmniejsza się jej przekrój poprzeczny. W zależności od średnicy rury, na bęben
można nawinąć nawet do 600 m rur i przewieźć je
na miejsce montażu. Za pomocą wciągarki odwija
się rurę z bębna i wprowadza do starego rurociągu.
Dzięki przekrojowi poprzecznemu w kształcie litery
U potrzebna jest do tego stosunkowo niewielka siła.
Po przeciągnięciu i zaślepieniu końców bosych, rurę
RAULINER poddaje się procesowi odformowania,
który polega na ogrzewaniu rury sprężoną parą
wodną i aktywowaniu szczególnej właściwości materiału, tzw. efektu pamięci kształtu. Rura RAULINER
przyjmuje swoją pierwotną formę o przekroju okrągłym i ściśle przylega do ścianek starego rurociągu
zgodnie z technologią CLOSE-FIT.
Zalety systemu REHAU:
- możliwość renowacji długich odcinków pojedynczymi
rurami (bez połączeń)
- bezwykopowe prace pod powierzchnią ziemi
- rura renowacyjna o takiej samej jakości jak rury
nowe, układane w sposób tradycyjny
- dodatkowa korzyść dzięki rurom wielowarstwowym
- optymalne parametry hydrauliczne
Dodatkowe korzyści dzięki technologii CLOSE-FIT:
- efektywne rozwiązanie systemowe
- minimalne zmniejszenie średnicy wewnętrznej rury
- idealne dopasowanie do istniejącego rurociągu
- szybki i łatwy montaż
3
1Renowacja
NOWA RURA RAULINER SEWER AC Z WARSTWĄ ADHEZYJNĄ
Dotychczas w przypadku renowacji kanalizacji grawitacyjnej
wykładzinami ciasnopasowanymi z polietylenu PE renowacja
przykanalików stanowiła problem. Teraz, dzięki zastosowaniu
nowej rury RAULINER Sewer AC, możliwe jest niezawodne i
ekonomiczne bezwykopowe podłączanie przykanalików.
Nowa rura RAULINER Sewer AC (adhesive connection – połączenie
klejone) jest wykonana z PE i posiada wewnętrzną warstwę podatną na
klejenie. Pracochłonna, droga i w dodatku zawodna technika zgrzewania, należy już do przeszłości.
Wykorzystaj w renowacji rurociągów grawitacyjnych nowy, kompletny
system rur RAULINER Sewer AC!
Przegląd zalet:
- rura RAULINER Sewer PE z warstwą adhezyjną
- możliwość zastosowania sprawdzonych w praktyce i powszechnie
stosowanych technik wykonywania podłączeń za pomocą kapelusza
nasączanego żywicą,
- szczelność zg. z PN-EN 1610 sprawdzona i potwierdzona przez
instytut IKT
- płukanie wysokociśnieniowe wg DIN 19523, procedura 2,
sprawdzone i potwierdzone przez IKT
- bazowa rura ciasnopasowana produkowana zgodnie
z PN-EN 13566-3,
4
Rura RAULINER Sewer AC z warstwą adhezyjną gwarancją
szczelności przykanalików.
Przyczepność warstwy wewnętrznej do rury betonowej została
potwierdzona wieloma testami zgodnie z wytycznymi normy PN-EN
1542. Przyczepność na poziomie 3 N/mm2 jest przynajmniej dwukrotnie większa niż w przypadku porównywalnych połączeń klejonych do
powierzchni betonowych.
3
2,5
2
1,5
1
0,5
0
beton
RAULINER Sewer AC
1Renowacja
RAULINER SEWER PVC - EKSPRESOWA RENOWACJA
RAULINER Sewer PVC charakteryzuje się szczególnie krótkim
czasem układania. Rurę RAULINER Sewer PVC należy na budowie przed wciągnięciem wstępnie rozgrzać. Wprowadzenie wykładziny RAULINER oraz rozparowanie i ścisłe dopasowanie do
ścian wewnętrznych starego kanału trwa maksymalnie ok. 3 do
4 godzin. Dzięki tak krótkiemu czasowi montażu zredukowano
do minimum uciążliwości, jakie ponoszą mieszkańcy podczas
robót renowacyjnych. Istotnym czynnikiem jest niezakłócony
ruch pojazdów podczas instalacji rury RAULINER. Zależnie od
warunków na budowie możliwe jest układanie do
3 trzech odcinków, tzw. parowań, dziennie.
Elastyczny
Rury betonowe oraz kamionkowe po latach eksploatacji wykazują
duże odchyłki w średnicy wewnętrznej sięgające nawet różnicy jednej
wartości w typoszeregu rur. RAULINER Sewer PVC jest dla takich
przypadków idealnym rozwiązaniem. Materiał rury pozwala na jego
ekspansję nawet o 20% i dzięki temu na dokładne dopasowanie się
do kanału.
Średnica zewnętrzna rury RAULINER Sewer PVC została tak dobrana, że nawet najmniejsze średnice kanałów mogą zostać poddane
renowacji.
W przypadku większych średnic RAULINER Sewer PVC dostosowuje
się do danej średnicy wewnętrznej kanału. W ten sposób we wszystkich średnicach rur poddawanych renowacji możliwe jest idealne
dopasowanie rur RAULINER Sewer PVC.
Ekonomiczne podłączenie przykanalika
Uszczelnienie przykanalika może odbyć się albo przez system dociskowy lub przez kapelusz samouszczelniający. Materiał, jakim jest PVC,
oferuje dodatkowo istotną zaletę związaną ze szczelnością: mianowicie wytrzymałość na rozciąganie oraz podatność na klejenie.
W przypadku techniki odciskania używane są żywice epoksydowe
oraz poliuretanowe. Technologię kapeluszy samouszczelniających
zaleca się szczególnie w przypadku zagrożenia wysokim poziomem
wody gruntowej.
Kapelusz samouszczelniający jest przyklejany żywicą do wewnętrznej ścianki rury RAULINER Sewer PVC oraz pozycjonowany poprzez
odpowiedni system osadzania kapelusza. Kapelusz uszczelniający jest
uszczelniany i wzmacniany przez żywicę.
Łatwe rozpoznanie i podłączenie przykanalika
Kolor materiału, z jakiego wykonano rury RAULINER, umożliwia łatwe
rozpoznanie miejsc podłączenia przykanalika oraz rozgałęzień na
sieci. RAULINER Sewer PVC w miejscach, gdzie znajdują się przyłącza
wybrzusza się, umożliwiając łatwe rozpoznanie miejsca, w którym
należy wykonać otwór. Wykonanie otworu odbywa się za pomocą
specjalnego robota z wiertłem.
Sztywność obwodowa SN8
Rury RAULINER Sewer PVC posiadają wysoką sztywność obwodową
SN8 (8≤ 8 kNm2). Sztywność ta jest gwarantowana w stadium po
zainstalowaniu, co wyróżnia ten system na rynku.
5
2 ZAKRES OBOWIĄZYWANIA / NORMY
PRODUKTOWE / OBSZARY ZASTOSOWAŃ
Rury RAULINER należą do grupy technologii renowacji bezwykopowej
metodą ciasnopasowaną CLOSE-FIT. Charakterystyczny przekrój
poprzeczny w kształcie litery U umożliwia dostarczanie dużych ilości
rur o średnicach do DN 500 nawiniętych na bęben stalowy.
Na placu budowy konieczne jest wykonanie niewielkiego zakresu prac
przygotowawczych przed montażem rur. Rury RAULINER są wprowadzane przez wykopy lub otwory rewizyjne o szerokości min. 1 m.
W przypadku sieci kanalizacyjnych można wykorzystywać istniejące
studnie rewizyjne. Wprowadzanie rury można rozpocząć po inspekcji
i wyczyszczeniu starego rurociągu.
Po wprowadzeniu i zaślepieniu końców bosych rury RAULINER, poddaje się ją procesowi odkształcenia, podczas którego rura jest ogrzewana
sprężoną parą wodną. W ten sposób aktywowana jest jej szczególna
właściwość - efekt pamięci kształtu. Rura RAULINER odzyskuje swój
pierwotny kształt o przekroju okrągłym i ściśle dopasowuje się do
wewnętrznych ścianek naprawianego rurociągu. Po schłodzeniu rura
RAULINER tworzy w starym przewodzie wykładzinę CLOSE-FIT.
Na koniec wykonuje się ponownie przyłącza oraz połączenie rury
RAULINER z istniejącym rurociągiem.
Najwyższa jakość
Właściwości materiałowe rur są im nadawane już w procesie produkcji
i podlegają wewnętrznej kontroli zakładowej.
Produkcja rury RAULINER odbywa się w oparciu o udokumentowane
wytyczne jakościowe.
- Wszystkie właściwości są nadawane rurom przed ich montażem
i dzięki temu możliwa jest ich pełna kontrola
- Przemysłowa produkcja rur RAULINER, dzięki stałym i powtarzalnym
parametrom, wyróżnia się bezpieczeństwem na najwyższym poziomie
- Świadectwo odbioru jest dla klienta potwierdzeniem gwarantowanych
parametrów rur RAULINER.
Rura RAULINER Aqua
W instalacjach wodociągowych stosowane są wyłącznie materiały, które zostały dopuszczone do takich zastosowań w danym kraju i mogą
być użyte w określonych warunkach.
System RAULINER Aqua posiada opinię techniczną GIG z dn.
30.10.2009, uzyskał Atest Higieniczny PZH HK/W/0122/01/2004 oraz
spełnia wymagania normy PN-EN 14409, część 1 i 3. Rury RAULINER
Aqua posiadają certyfikaty DVGW zgodnie z GW 335 A2 i podlegają
stałej kontroli przez akredytowane instytucje.
Rury RAULINER Aqua, które pełnią funkcję rurociągu pierwotnego,
wytrzymują ciśnienie robocze do 10 bar. W przypadku wyższych wartości ciśnienia roboczego i temperatury, rury RAULINER pełnią funkcję
wykładziny współnośnej i chronią rurociąg przed korozją wewnętrzną
i inkrustacją. Jeśli rurociąg jest uszkodzony tylko w niewielkim stopniu
(np. występują nieszczelności w mufach), wówczas można zastosować
rury RAULINER Aqua o cieńszych ściankach, które są dostępne na
zapytanie.
Zastosowanie
Rury REHAU RAULINER można stosować w następujących obszarach:
Renowacja
rurociągu
Zastosowanie rur:
Kolor rury:
wodociągowego
RAULINER Aqua
czarny z niebieskimi
paskami
RAULINER Sewer PVC
szary
kanalizacyjnego
przemysłowego
6
RAULINER Sewer
RAUSISTO
czarny z brązową
warstwą wewnętrzną
czarny z przezroczysRAULINER Sewer AC
tą warstwą adhezyjną
czarny z brązowymi
RAULINER Industry
paskami
Rura RAULINER Sewer:
Systemy RAULINER Sewer do renowacji rurociągów kanalizacyjnych
spełniają wymagania normy PN-EN 13566, część 1 i 3. Ponadto
systemy RAULINER Sewer posiadają opinię techniczną GIG z dn.
30.10.2009 dopuszczającą je do stosowania na terenach objętych
wpływami eksploatacji górniczej.
3materiał
Rury RAULINER Aqua i Industry są wykonane z przyjaznego
dla środowiska materiału RAU-PE 100. Dobra zgrzewalność tego
materiału jest wykorzystywana w technice połączeń.
Ponadto materiał wyróżnia się wysoką odpornością na chemikalia.
Zagwarantowane jest spełnienie wymagań DVGW 335-A2.
- MRS 10
- możliwość łączenia kształtkami elektrooporowymi
- odporność na działanie czynników atmosferycznych
- surowiec zgodny z listą materiałową PZW/KRV/DVGW.
Solidna struktura o pełnej ściance rur RAULINER Aqua i Industry
gwarantuje długookresową trwałość i po profesjonalnym montażu
umożliwia okres użytkowania nawet do 100 lat zgodnie z dyrektywą
LAWA.
Rury RAULINER Sewer RAUSISTO i RAULINER Sewer AC
są produkowane z materiału RAU-PE 80 w kolorze czarnym, ze
współwytłaczaną warstwą wewnętrzną.
Materiał RAU-PE 80 zapewnia długotrwałą wytrzymałość rury przy
jej wysokiej elastyczności. Materiał spełnia wszystkie wymagania
PN-EN 13566, część 1 i 3.
W przypadku RAULINER Sewer brązowa warstwa wewnętrzna gwarantuje spełnienie wymagań dotyczących wytrzymałości na ścieranie,
płukanie wysokociśnieniowe i wysokiej odporności na chemikalia.
Warstwa wewnętrzna zapewnia również optymalne warunki podczas
kontroli sprzętem rewizyjnym do przewodów kanalizacyjnych.
Warstwa wewnętrzna rur RAULINER Sewer AC gwarantuje niezawodne
i ekonomiczne połączenie klejone - szczególnie w przypadku wykonywania przykanalików. Pracochłonna, droga i w dodatku niepewna technika zgrzewania należy już do przeszłości. Wykorzystaj w renowacji
rurociągów grawitacyjnych nowy, kompletny system rur RAULINER
Sewer AC.
Rury RAULINER Sewer PVC są produkowane ze zmodyfikowanego
PVC. Materiał spełnia wymagania normy PN-EN 13566, część 3.
Rury RAULINER Sewer PVC posiadają wysoką sztywność obwodową
SN8 (8≤ 8 kNm2). Sztywność ta jest gwarantowana w stadium po
zainstalowaniu, co wyróżnia ten system na rynku
7
4Oznakowanie
Rury RAULINER są znakowane w odstępach 1 m zgodnie z poniższą tabelą:
Producent
Numer patentu
Właściciel patentu
Produkt
Obszar zastosowania
Nominalna średnica zewnętrzna
x nominalna grubość ścianki
SDR
Materiał
Maszyna
Data
Dopuszczenie
Dopuszczalne maksymalne
ciśnienie robocze
metr bieżący
Kolory rur RAULINER
Aqua
Rura:
RAL 9004
Paski:
RAL 5005
Industry
Rura: Paski:
RAL 9004
RAL 8023
Sewer i Sewer AC
Rura:
RAL 9005
Warstwa wewnętrzna: naturalny
Sewer PVC
Rura:
szary
8
REHAU
np. US PT nr 4863 365
np. PRS
np. RAULINER Aqua
np. woda
np. 240 x 15,6
np. SDR 17
np. PE 100
np. M12
np. 191107
np. DVGW-AU 2145
np. 4 bar
np. 0089
5 PROJEKTOWANIE I UKŁADANIE
5.1 Obszary zastosowań
5.2 Projektowanie
System RAULINER jest przeznaczony do renowacji bezwykopowej
- rur ciśnieniowych stalowych lub żeliwnych
- przewodów kanalizacyjnych wykonanych z betonu, żelbetu, kamionki,
polimerobetonu, żeliwa, GRP, PVC-U i PE-HD.
Średnicę zewnętrzną rury RAULINER należy dobrać przynajmniej o 1,5 %
mniejszą niż średnica w najwęższym punkcie rurociągu poddawanego
renowacji. Za pomocą kalibratora można zlokalizować punkty krytyczne i zlikwidować je z zastosowaniem odpowiedniego sprzętu. Pomiar
grubości ścianek odbywa się zgodnie z wytycznymi DIN 8074.
System RAULINER stosuje się, gdy istniejąca instalacja przestała spełniać
wymagania hydrauliczne i statyczne, gdy trzeba zlikwidować nieszczelności w rurociągu i chronić go przed zanieczyszczeniem, a także gdy
konieczne jest przedłużenie okresu użytkowania instalacji.
Renowacja bezwykopowa jest metodą szczególnie korzystną w przypadku utrudnionego dostępu do rurociągu, dużego natężenia ruchu
drogowego lub pracochłonnych i kosztownych prac instalacyjnych
i budowlanych związanych z wymianą instalacji.
Rachunek ekonomiczny, poza kosztami materiałów, musi obejmować
również wszystkie inne czynniki związane z montażem łącznie z przepisami komunikacyjnymi i o ochronie środowiska, np.:
- ochrona terenu poprzez maksymalną redukcję prac montażowych
- ochrona drzewostanu i historycznych elementów budowlanych
- brak zakłóceń w ruchu drogowym podczas prac montażowych
- możliwie niewielkie zakłócanie funkcjonowania mieszkańców
- zapobieganie emisji niebezpiecznych substancji do atmosfery i wód
gruntowych.
Minimalne zmniejszenie przekroju poprzecznego rurociągu o grubość
ścianki rury RAULINER jest kompensowane przez zlikwidowanie przeszkód w odpływie spowodowanych np. wrastaniem korzeni, inkrustacją
oraz przez poprawę jakości powierzchni wewnętrznej rurociągu (wartość
współczynnika k rury z PE wynosi 0,01 mm). W większości przypadków renowacja prowadzi nawet do poprawy parametrów hydraulicznych przepływu, a także do efektu samooczyszczania.
W porównaniu z rurami układanymi w sposób tradycyjny, obciążenia
działające na rury RAULINER są mniejsze, ponieważ ich montaż nie
zakłóca równowagi między rurociągiem pierwotnym a otaczającym
go podłożem. Projektowanie odbywa się zgodnie z metodami obliczeń
opisanymi w wytycznych ATV M 127 „Obliczenia statyki przy renowacji kanałów i przewodów kanalizacyjnych ze sposobem montażu
i układania”, część 2 uzupełniająca do wytycznych ATV-DVWK-A 127.
Szczegółowo opisane są poszczególne rodzaje obciążeń: np. obciążenia terenowe i komunikacyjne, parcie wody gruntowej, wzmocnienie
za pomocą rurociągu pierwotnego (zależnie od efektu dopasowania
CLOSE-FIT).
Rury RAULINER mogą funkcjonować zarówno jako przewody samonośne, przejmujące wszystkie obciążenia, jak również jako wykładziny
współnośne o zmniejszonej grubości ścianek, przejmujące np. ewentualne obciążenia podstawowe.
Projektowanie leży w kompetencji projektanta lub wykonawcy i musi
być przeprowadzone przez fachowy personel. REHAU nie ponosi odpowiedzialności za nieprofesjonalne i nieprawidłowe usługi projektowe
oraz za ewentualne szkody wynikające z nieprawidłowego zaprojektowania instalacji
9
5.3 Układanie instalacji
Montaż wykonywany jest przez specjalistyczne firmy. Gwarantuje to
wysoką jakość wykonanych prac i ich zgodność z obowiązującymi
przepisami.
Do czynników decydujących o możliwości montażu rur RAULINER
należy dostępność miejsca na ustawienie generatora pary, wózka
bębnowego, podnośnika oraz kompresora.
Prace wstępne sprowadzają się do wykonania wykopu w punkcie
wprowadzania rury i zakończenia wprowadzonego odcinka oraz wyczyszczenia rurociągu. W przypadku sieci kanalizacyjnych używane są
istniejące studnie. Rury RAULINER są odwijane z bębna i wprowadzane
bezpośrednio do rurociągu. Nie ma konieczności wcześniejszego rozkładania rurociągu i zgrzewania doczołowego. Dzięki temu oszczędza
się miejsce i czas w porównaniu z innymi metodami układania, np.
relining. Podczas wciągania rury nie mogą być przekroczone maksymalne wartości sił ciągnących wg GW 320-2.
W kontrolowanym i udokumentowanym procesie układania rurociągu
można ułożyć do 600 m rur dziennie, co gwarantuje niezwykle krótkie
czasy układania.
10
6program dostaw – rury
Rury ciśnieniowe RAULINER Aqua
DN
SDR
Materiał
Dopuszczalne
ciśn. robocze
bar
Długość zwoju
m
Średnica zewn.
bębna
m
Szerokość bębna
m
100
17
PE 100
10
1130
3,0
2,15
125
17
PE 100
10
890
3,0
2,15
150
17
PE 100
10
840
3,0
2,15
200
17
PE 100
10
395
3,0
2,15
225
17
PE 100
10
335
3,0
2,15
250
17
PE 100
10
284
3,2
2,15
300
17
PE 100
10
225
3,2
2,15
350
17
PE 100
10
120
3,2
2,15
400
17
PE 100
10
111
3,2
2,15
Sztywność
obwodowa
kN / m2
Długość zwoju
m
Średnica zewn.
bębna
m
Szerokość bębna
m
Przewody kanalizacyjne RAULINER Sewer RAUSISTO
DN
SDR
Materiał
150
26
PE 80
4,3
615
3,0
2,15
200
26
PE 80
4,3
520
3,0
2,15
225
26
PE 80
4,3
330
3,0
2,15
250
26
PE 80
4,3
390
3,2
2,15
300
26
PE 80
4,3
229
3,2
2,15
350
32,25
PE 80
2
180
3,2
2,15
400
32,25
PE 80
2
155
3,2
2,15
Przewody kanalizacyjne RAULINER Sewer AC
DN
SDR
Materiał
Sztywność
obwodowa
kN / m2
Długość zwoju
m
Średnica zewn.
bębna
m
Szerokość bębna
m
150
26
PE 80
4,3
615
3,0
2,15
200
26
PE 80
4,3
520
3,0
2,15
225
26
PE 80
4,3
330
3,0
2,15
250
26
PE 80
4,3
390
3,2
2,15
300
26
PE 80
4,3
229
3,2
2,15
350
32,25
PE 80
2
180
3,2
2,15
400
32,25
PE 80
2
155
3,2
2,15
Przewody kanalizacyjne RAULINER Sewer PVC
DN
SDR
Materiał
Sztywność
obwodowa
kN / m2
Długość zwoju
m
Średnica zewn.
bębna
m
Szerokość bębna
m
150
38
PVC
8
790
3,20
2,15
200
38
PVC
8
520
3,20
2,15
250
38
PVC
8
280
3,20
2,15
300
38
PVC
8
235
3,20
2,15
400
38
PVC
8
150
3,20
2,15
500
38
PVC
8
102
3,20
2,15
Długości specjalne na zapytanie
11
6program dostaw - kształtkI
Połączenie RAULINER Aqua z rurociągiem
Do połączenia odformowanych rur Rauliner z rurociągiem ciśnieniowym PE mamy do dyspozycji 2 rodzaje kształtek elektrooporowych.
Dla średnic DN 100, 150 i 300 stosuje się kształtki elektrooporowe
przeznaczone do technologii przewiertów, których wewnętrzna średnica odpowiada średnicy nominalnej rur RAULINER.
W przypadku pozostałych średnic, tj. DN 125, 200, 250, 350 oraz
400 do połączenia z innymi rurociągami należy stosować standardowe
mufy elektrooporowe do rur ciśnieniowych PE, przy czym końcówki
rurociągu RAULINER formuje się przy pomocy specjalnie dopasowanych tulei rozpierających.
Dzięki zastosowaniu tulei rozpierających możliwe jest również wykonanie połączenia rur RAULINER z przy pomocy kształtek wyposażonych
w mechaniczny system uszczelniający.
Do montowania tulei oraz oraz dogrzewania muf do reliningu zastosowane może być również specjalny ekspander REHAU.
Ekspander oferowany jest w trzech średnicach – DN 80, DN 100-200,
DN 250-400.
Wykonywanie przyłączy na rurociągach ciśnieniowych
Podejścia na rurociągach ciśnieniowych wykonuje się technikami stosowanymi w tradycyjnych systemach rur PE, tj. dogrzewanymi elektrooporowo kształtkami z nawiertką siodłową.
Uszczelnienie grawitacyjnych przyłączy kanalizacyjnych
Do wykonywania przykanalików wykorzystywana jest nowoczesna
technika. Jeżeli same przykanaliki nie wymagają renowacji zarówno
otwarcie, jak i uszczelnienie miejsca włączenia przykanalika w kolektor
wykonywane jest z zastosowaniem robotów.
Uszczelnienie połączenia ze studnią kanalizacyjną
Uszczelnienie wykładziny RAULINER na wejściu do studni kanalizacyjnej wykonuje się przy pomocy uszczelki typu O-Ring. Uszczelki
dopasowane są do średnicy rurociągu i montowane są na rurze przed
odformowaniem.
Dzięki dokładnemu dopasowaniu wykładziny RAULINER w wyniku
procesu odformowania uszczelka dociskana jest do wewnętrznej ścianki
naprawianego rurociągu i w ten sposób następuje uszczelnienie.
12
7serwis
Od dobrego produktu należy oczekiwać więcej
Akademia REHAU
Seminaria dotyczące nowoczesnych metod renowacji bezwykopowej.
Z prezentacjami i wiedzą praktyczną.
Wyposażenie
Własna wytwornica pary do rozparowania rury, przeciągania i podłączania rurociągów oraz specjalne stanowisko do pobierania próbek.
Wsparcie na miejscu budowy
W razie potrzeby Dział Techniczny REHAU służy wsparciem i poradą
zarówno w tematyce projektowania, jak i montażu bezpośrednio na
budowie.
13
Statyka
Prowadzimy badania dotyczące obciążeń statycznych oraz średnic rur
zgodnie z ATV 127 część 2, szczególnie przy nietypowych rozwiązaniach oraz dla niestandardowych średnic.
Logistyka
Obok standardowych rozwiązań oferujemy dla poszczególnych obiektów specjalne wielkości bębnów i długości rur. Na życzenie klienta
możemy koordynować transport bębnów na budowę i z powrotem.
Rozwój
W oparciu o nasze wieloletnie doświadczenie oraz życzenia klientów ciągle rozwijamy i optymalizujemy nasze produkty. Dzięki temu
stawiamy kolejne kroki milowe w zakresie funkcjonowania i wyglądu
naszych produktów. W przypadku nietypowej renowacji bezwykopowej
przygotujemy rozwiązanie skrojone na miarę w ścisłej współpracy z
klientem.
14
Dostawa i fakturowanie odbywają się zgodnie ze znanymi Państwu warunkami dostaw
i płatności REHAU. W razie konieczności mogą one zostać Państwu dostarczone.
Wszelkie wymiary i wagi są wartościami przybliżonymi.
Zastrzegamy sobie prawo do zmian technicznych.
Jeżeli przewidziany jest inny cel zastosowania niż opisane w niniejszej Informacji technicznej, użytkownik musi porozumieć się z firmą REHAU i przed użyciem uzyskać jej
pisemną zgodę. Jeżeli zostanie to pominięte, dane zastosowanie leży wyłącznie w zakresie odpowiedzialności użytkownika. Zastosowanie i wykonanie inwestycji z udziałem
naszych wyrobów odbywa się poza zasięgiem naszych możliwości kontroli i dlatego to
właśnie Państwo ponosicie ostateczną odpowiedzialność.
W przypadku jakiegokolwiek roszczenia nasza odpowiedzialność ogranicza się wyłącznie
do wartości dostarczonego przez nas i zastosowanego przez Państwa wyrobu.
Roszczenia z tytułu udzielanych gwarancji nie będą uwzględniane, jeżeli zastosowanie
produktów REHAU jest inne, niż to opisano w naszych Informacjach technicznych.
Niniejszy dokument jest chroniony przez prawo autorskie. Powstałe w ten sposób prawa,
w szczególności prawo do tłumaczenia, przedruku, pobierania rysunków, przesyłania
drogą radiową, powielania na drodze fotomechanicznej lub podobnej, a także zapisywania
danych w formie elektronicznej są zastrzeżone.
Biura Handlowo-Techniczne REHAU
Gliwice: 44-109 Gliwice - ul. Jana Gutenberga 24 - tel. 0-32 77 55 100 - fax 0-32 77 55 101 - [email protected] Poznań: 62-081 Przeźmierowo k. Poznania - Baranowo, ul. Poznańska 1 A - tel. 0-61 84 98 400 - fax 0-61 84 98 401
[email protected] Warszawa: 03-244 Warszawa - ul. Wenecka 12 - tel. 0-22 20 56 300 - fax 0-22 20 56 301 - [email protected]
REHAU Sp. z o.o. - NIP 781-00-16-806 - Sąd Rejonowy Poznań - Nowe Miasto i Wilda w Poznaniu, VIII Wydział Gospodarczy Krajowego Rejestru Sądowego; nr KRS 0000049439 - Kapitał zakładowy: 46 500 000,00 zł
www.rehau.pl
©REHAU 335610 PL 05.2011
