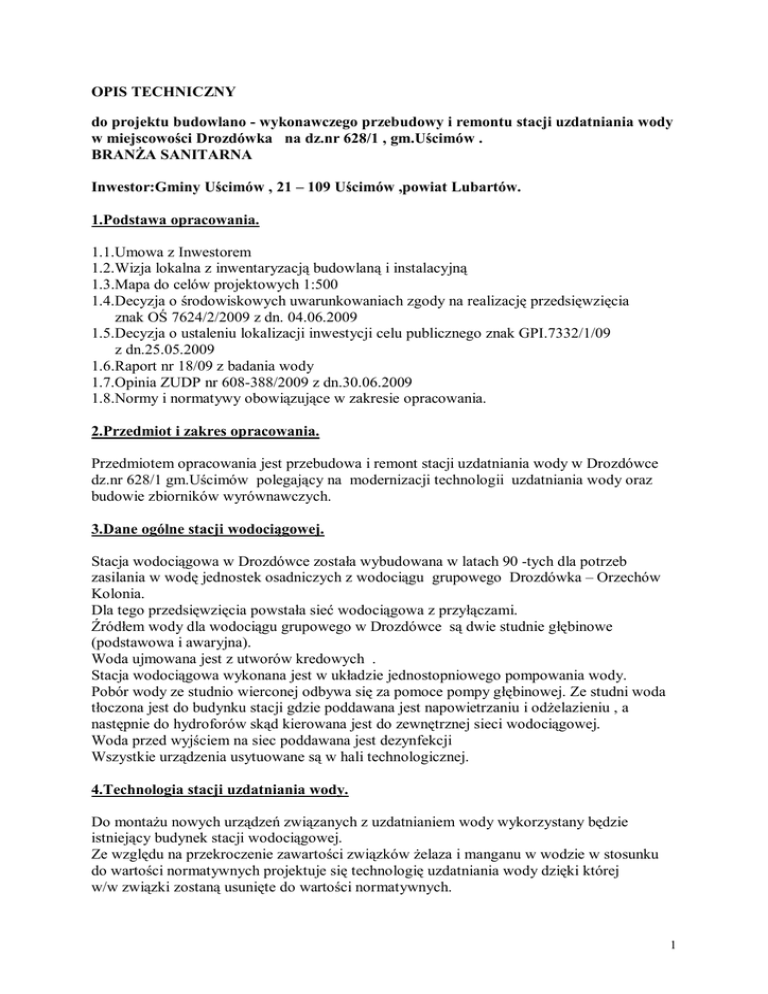

OPIS TECHNICZNY
do projektu budowlano - wykonawczego przebudowy i remontu stacji uzdatniania wody
w miejscowości Drozdówka na dz.nr 628/1 , gm.Uścimów .
BRANŻA SANITARNA
Inwestor:Gminy Uścimów , 21 – 109 Uścimów ,powiat Lubartów.
1.Podstawa opracowania.
1.1.Umowa z Inwestorem
1.2.Wizja lokalna z inwentaryzacją budowlaną i instalacyjną
1.3.Mapa do celów projektowych 1:500
1.4.Decyzja o środowiskowych uwarunkowaniach zgody na realizację przedsięwzięcia
znak OŚ 7624/2/2009 z dn. 04.06.2009
1.5.Decyzja o ustaleniu lokalizacji inwestycji celu publicznego znak GPI.7332/1/09
z dn.25.05.2009
1.6.Raport nr 18/09 z badania wody
1.7.Opinia ZUDP nr 608-388/2009 z dn.30.06.2009
1.8.Normy i normatywy obowiązujące w zakresie opracowania.
2.Przedmiot i zakres opracowania.
Przedmiotem opracowania jest przebudowa i remont stacji uzdatniania wody w Drozdówce
dz.nr 628/1 gm.Uścimów polegający na modernizacji technologii uzdatniania wody oraz
budowie zbiorników wyrównawczych.
3.Dane ogólne stacji wodociągowej.
Stacja wodociągowa w Drozdówce została wybudowana w latach 90 -tych dla potrzeb
zasilania w wodę jednostek osadniczych z wodociągu grupowego Drozdówka – Orzechów
Kolonia.
Dla tego przedsięwzięcia powstała sieć wodociągowa z przyłączami.
Źródłem wody dla wodociągu grupowego w Drozdówce są dwie studnie głębinowe
(podstawowa i awaryjna).
Woda ujmowana jest z utworów kredowych .
Stacja wodociągowa wykonana jest w układzie jednostopniowego pompowania wody.
Pobór wody ze studnio wierconej odbywa się za pomoce pompy głębinowej. Ze studni woda
tłoczona jest do budynku stacji gdzie poddawana jest napowietrzaniu i odżelazieniu , a
następnie do hydroforów skąd kierowana jest do zewnętrznej sieci wodociągowej.
Woda przed wyjściem na siec poddawana jest dezynfekcji
Wszystkie urządzenia usytuowane są w hali technologicznej.
4.Technologia stacji uzdatniania wody.
Do montażu nowych urządzeń związanych z uzdatnianiem wody wykorzystany będzie
istniejący budynek stacji wodociągowej.
Ze względu na przekroczenie zawartości związków żelaza i manganu w wodzie w stosunku
do wartości normatywnych projektuje się technologię uzdatniania wody dzięki której
w/w związki zostaną usunięte do wartości normatywnych.
1
Zgodnie z założeniami technologicznymi linia uzdatniania wody składać się będzie z dwóch
filtrów ciśnieniowych wypełnionych złożem mieszanym:kwarcowym i katalitycznym G1.
Filtry ciśnieniowe wykonane ze stali niskowęglowej pracować będą automatycznie dzięki
wyposażeniu w komplet zaworów hydraulicznych Aquamatic/USA i sterownik A148
z programatorem czasowym i rozdzielaczem do sterowania układem zaworów
w odżelaziaczu.
Do obliczeń przyjęto następujące wartości (na podstawie informacji uzyskanych
od Inwestora):
Qśr. d = 280,0 m3/dobę
Qmax h = 35,0 m3/h
Biorąc pod uwagę raporty z badań wody projektuje się uzdatnianie jej przez napowietrzanie
i filtrację przez złoża.
4.1.Dobór filtrów ciśnieniowych.
Projektuje się filtry wypełnione złożem o następującej charakterystyce:
Warstwa podstawowa – żwir o granulacji 3-20 mm , h = 30 cm
Warstwa filtracyjna – złoże dwuwarstwowe składające się z brausztynu i piasku
Brausztyn o granulacji 0,5 – 1,5 mm
Piasek kwarcowy o granulacji 0,8 – 1,4 mm
Brausztyn - MASA AKTYWNA G – 1 (nazwa handlowa)
Gęstość – 4,0 t/m3
Ciężar nasypowy – 2,0 t/m3
Napowietrzanie – ilość powietrza do napowietrzania - 10% ilości wody
Projektuje się zastosowanie filtrów ciśnieniowych średnicy 1600 mm o powierzchni
filtracyjnej jednego filtra 2,0 m2.
Przy wydajności 35,0 m3/h i założonej prędkości filtracji 8,75 m/h wymagana powierzchnia
filtracyjna wyniesie:
F = 35 : 8,75 = 4,0 m2
Ilość wymaganych filtrów wynosi:
n = 4 : 2,0 = 2 szt.
Przyjęto 2 filtry ciśnieniowe średnicy 1600 mm produkcji PROWODROL SULECHÓW lub równoważne
z aeratorem średnicy 800 mm.
Rzeczywista prędkość filtracji wyniesie:
v = 35 : 4,0 = 8,75 m/h
Dopuszczalna ilość zawiesin , którą można zatrzymać na 1m3 złoża = 3400 g/m3
w czasie 1 cyklu
ilość wytrąconych zawiesin z wody M. = 1,91 x Fe , Fe = 0,24 mg/dm3
M = 1,91 x 0,24 = 0,458 g/m3
Ilość wytrąconych zawiesin z wody M. = 1,58 x Mn , Mn = 0,035 mg /dm
M = 1,58 x 0,035 = 0,055 mg/dm3
Prędkość filtracji 8,75 m/h
Czas trwania cyklu odżelaziaczy
2
T = 3400:(0,458 x 8,75) = 847,9 h = 35 dni
Odżelaziacze należy płukać średnio co 35 dni w okresie najmniejszego poboru wody
(godziny nocne).
Ilość powietrza do napowietrzania – 35 m3/h x 10% = 3,5 m3/h = 0,97 l/s
Do napowietrzania będzie służyła projektowana sprężarka bezolejowa typu MK 102
o wydajności 245 dm3 /min przy ciśnieniu 6 bar.
4.2.Płukanie złoża.
Płukanie złoża po wstępnym przedmuchaniu powietrzem będzie się odbywało przy użyciu
wody uzdatnionej ze zbiorników wyrównawczych.
Intensywność płukania wodą - 13,0 l/s przy płukaniu 10 minut
Ciśnienie wody - 15 mH2O
2,0 x 13,0= 26,0 1 /s = 93,6 m3/h
Projektuje się pompę płuczną Wilo -IL 80/170 – 15/2 –lub równoważną
4.3.Osadnik popłuczyn.
Ścieki z płukania filtrów odprowadzane będą za pośrednictwem osadnika popłuczyn do
istniejącego stawu.
Pojemność osadnika popłuczyn:
VO = VW+ VF +VOS
VW - objętość wody zużytej do płukania filtra
VF - objętość wody z pierwszego filtratu
VOS - objętość osadu pomiędzy kolejnymi usunięciami osadu
VW = (Fj x qw x tp x 60) :1000 = (2,0 x 10 x 13 x 60):1000 = 15,6 m3
Intensywność płukania 10 dm3/s ,czas płukania 10 minut
VF = GP x t ,wydajność pompy głębinowej 35 m3/h = 9,7 dm3/s , czas spustu do kanalizacji
pierwszego filtratu – 3 minut
VF = 9,7 x 180 = 1746 dm3 = 1,75 m3
VOS = 3,6 x J x T x q x c : 1000000 = 0,19 m3
J – objętość zawiesiny w 1 m3 wody
J = (100 x M.) : {(100-95)x 1,3} = 7,89 g/m3
M.=0,458 g/m3 + 0,055 g/m3 = 0,513 g/m3
Przyjmuje się czas przetrzymywania popłuczyn – 24 godzin
VO = 15,6 + 1,75 + 0,19 = 17,5 m3
Przyjęto istniejący osadnik popłuczyn wykonany z kręgów żelbetowych średnicy 1600 mm
czterokomorowy o pojemności 10,0m3 pogłębiony o 0,93 m (każda komora).
3
4.4.Sprężone powietrze.
Sprężone powietrze w stacji wodociągowej używane będzie do
-napowietrzania wody surowej
-wstępnego przedmuchiwania złoża
-uzupełniania powietrza w naczyniach przeponowych zestawu hydroforowego
Do napowietrzania wody surowej służyć będzie projektowana sprężarka bezolejowa
typu MK 102 245 l/s , p = 6 bar.
Do wstępnego przedmuchiwania złoża (zruszania) projektuje się dmuchawę BAH 10/30
o Q=126 m3/h Δ p = 900 mbar. - 7,5kW wyposażoną w zawór bezpieczeństwa.
4.5.Pomiar ilości wody.
Do pomiaru ilości wody do płukania projektuje się wodomierz śrubowy typu
MZ150 PN16, q max = 150m3/h z nadajnikiem impulsów
Do pomiaru wody na wyjściu na sieć wodociągową zainstalowany będzie wodomierz MZ40
PN16 , qmax = 110 m3/h.
4.6.Odprowadzenie ścieków.
Ścieki bytowe z budynku stacji wodociągowej usuwane będą tak jak dotychczas
tj.do bezodpływowych zbiornika na ścieki usytuowanych na działce.
Ścieki popłuczne będą odprowadzane za pomocą projektowanej instalacji kanalizacji
do kanalizacji wewnętrznej istniejącej prowadzonej nad posadzką do istniejącego osadnika
popłuczyn.
Z osadnika popłuczyn ścieki będą odprowadzane do istniejącego stawu
za pomocą istniejącego przyłącza.
4.7.Rurociągi i armatura.
Rurociągi w stacji wodociągowej projektuje się z PVC klejonego.
Instalację sprężonego powietrza projektuje się z rur ze stali nierdzewnej.
Jako elementy odcinające w stacji wodociągowej projektuje się zawory kulowe
oraz przepustnice z miękkim uszczelnieniem.
Projektuje się zawory bezpieczeństwa:
-na instalacji wody do płukania
zawór bezpieczeństwa proporcjonalny Si 2501 150x150
-na instalacji wychodzącej do sieci wodociągowej
zawór bezpieczeństwa proporcjonalny Si 2501 100x100
-na aeratorze
zawór bezpieczeństwa proporcjonalny Si 2501 100 x 100
4.8.Instalacje wewnętrzne.
Instalacja wod.-kan.
W budynku istnieje instalacja wodociągowa i kanalizacji sanitarnej.
4
Ścieki bytowe z budynku stacji wodociągowej odprowadzane są do istniejącego na działce
bezodpływowego zbiornika na ścieki.
Instalacja c.o.
Pokrycie potrzeb cieplnych budynku zapewnia grzejniki elektryczne.
Wentylacja.
W pomieszczeniu hali technologicznej budynku stacji wodociągowej istnieją wywietrzaki
dachowe.
W pomieszczeniu hali technologicznej ze względu na zainstalowanie chloratora przewidziano
wentylację mechaniczna awaryjną w postaci wentylatora osiowego o wydajności 2800 m3/h.
5.Zestaw hydroforowy.
W miejsce demontowanych pomp płaskich i zbiorników hydroforowych projektuje się zestaw
hydroforowy Wilo – Komfort –Vario COR-4 MVIE 806-2G/VR-EB- lub równoważny
Wydajność zestawu Q = 40,0m3/h,H=55,0 mH2O
Zestaw zbudowany jest z czterech agregatów pompowych,które połączone są w układzie
równoległym,kolektorami ssawnymi i tłocznymi za pośrednictwem armatury zwrotnej
i odcinającej.
6.Pompy głębinowe.
Ze względu na zwiększenie wydajności stacji wodociągowej w stosunku do stanu istniejącego
Projektuje się wymianę istniejących pomp głębinowych na pompy TWI 06.50 z silnikiem
NU 611-2/11-Wilo – (lub równoważne) Q= 43,6 m3/h , H=59,8 mH2O.
7.Zbiorniki wyrównawcze.
Dla zapewnienia dostawy wody do wszystkich odbiorców w ilościach pokrywających ich
zapotrzebowanie z uwzględnieniem zapasu na cele p.pożarowe ,woda pobierana ze studni po
jej uzdatnieniu gromadzona będzie w zbiornikach wyrównawczych.W tym celu projektuje się
zestaw 2 zbiorników stalowych produkcji PROWODROL – SULECHÓW-(lub równoważne)
terenowych pionowych posadowionych na fundamencie żelbetowym,ocieplonych ,
o pojemności 50 m3 każdy.
8.Zewnętrzne przewody wodociągowe.
Zewnętrzne przewody wodociągowe w obrębie stacji wodociągowej projektuje się z rur PVC
łączonych na wcisk.Jako armaturę odcinającą projektuje się zsuwy kołnierzowe z obudową
i skrzynką uliczną.
Skrzyżowania projektowanych przewodów wodociągowych z kablami energetycznymi
zabezpieczyć za pomocą rur AROT.
Przewody układać na podsypce z piasku na głębokości minimum 1,8m.
Wykopy wykonać zgodnie z PN-B-01736 Roboty ziemne.Wykopy otwarte dla przewodów
wodociągowych i kanalizacyjnych.
5
9.Uwagi końcowe.
Całość instalacji technologicznej należy poddać próbie na ciśnienie 0,9 MPa
Zewnętrzne przewody wodociągowe poddać próbie na cienieni 1,0MPa
Po pomyślnie przeprowadzonej próbie należy wykonać płukanie i dezynfekcję rurociągów .
Przewody kanalizacji zewnętrznej oraz osadnik popłuczyn należy poddać próbie szczelności.
Opracowała:mgr inż.Maria Grzybek
