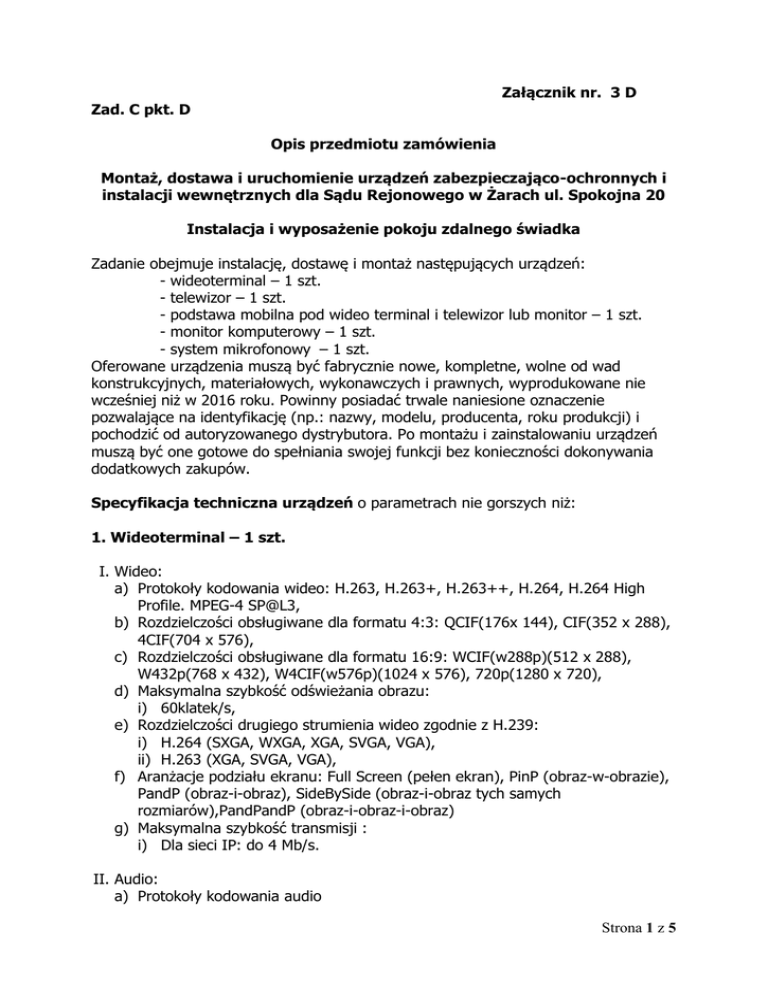

Strona 1 z 5 Załącznik nr. 3 D Zad. C pkt. D Opis przedmiotu

Załącznik nr. 3 D
Zad. C pkt. D
Opis przedmiotu zamówienia
Montaż, dostawa i uruchomienie urządzeń zabezpieczająco-ochronnych i
instalacji wewnętrznych dla Sądu Rejonowego w Żarach ul. Spokojna 20
Instalacja i wyposażenie pokoju zdalnego świadka
Zadanie obejmuje instalację, dostawę i montaż następujących urządzeń:
- wideoterminal – 1 szt.
- telewizor – 1 szt.
- podstawa mobilna pod wideo terminal i telewizor lub monitor – 1 szt.
- monitor komputerowy – 1 szt.
- system mikrofonowy – 1 szt.
Oferowane urządzenia muszą być fabrycznie nowe, kompletne, wolne od wad
konstrukcyjnych, materiałowych, wykonawczych i prawnych, wyprodukowane nie
wcześniej niż w 2016 roku. Powinny posiadać trwale naniesione oznaczenie
pozwalające na identyfikację (np.: nazwy, modelu, producenta, roku produkcji) i
pochodzić od autoryzowanego dystrybutora. Po montażu i zainstalowaniu urządzeń
muszą być one gotowe do spełniania swojej funkcji bez konieczności dokonywania
dodatkowych zakupów.
Specyfikacja techniczna urządzeń o parametrach nie gorszych niż:
1. Wideoterminal – 1 szt.
I. Wideo:
a) Protokoły kodowania wideo: H.263, H.263+, H.263++, H.264, H.264 High
Profile. MPEG-4 SP@L3,
b) Rozdzielczości obsługiwane dla formatu 4:3: QCIF(176x 144), CIF(352 x 288),
4CIF(704 x 576),
c) Rozdzielczości obsługiwane dla formatu 16:9: WCIF(w288p)(512 x 288),
W432p(768 x 432), W4CIF(w576p)(1024 x 576), 720p(1280 x 720),
d) Maksymalna szybkość odświeżania obrazu:
i) 60klatek/s,
e) Rozdzielczości drugiego strumienia wideo zgodnie z H.239:
i) H.264 (SXGA, WXGA, XGA, SVGA, VGA),
ii) H.263 (XGA, SVGA, VGA),
f) Aranżacje podziału ekranu: Full Screen (pełen ekran), PinP (obraz-w-obrazie),
PandP (obraz-i-obraz), SideBySide (obraz-i-obraz tych samych
rozmiarów),PandPandP (obraz-i-obraz-i-obraz)
g) Maksymalna szybkość transmisji :
i) Dla sieci IP: do 4 Mb/s.
II. Audio:
a) Protokoły kodowania audio
Strona 1 z 5
b)
c)
d)
e)
f)
i) G.711(3.4kHz@56/64kb/s),
ii) G.722(7.0kHz@48/56/64kb/s),
iii) G.728(3.4kHz@16kb/s),
iv) MPEG-4 AAC-LC
Automatyczna kontrola wzmocnienia,
Redukcja szumu otoczenia,
Stereofoniczny układ kancelacji echa akustycznego,
Synchronizacja pakietów audio/wideo (Lip synchronization)
Jeden pojemnościowy konferencyjny mikrofon analogowy z dookolną
charakterystyką zasilany bezpośrednio z wideo terminala.
III. Kamera:
a) Sensor 1/2.8 cala CMOS Exmor,
b) Efektywna liczba pikseli ~2.1 Megapiksela
c) Pamięć ustawień: 100 pozycji (zapisywane w jednostce głównej – kodeku z
możliwością zapisu zdjęcia każdej z zapamiętanych pozycji),
d) Ustawienie ostrości: Automatyczne / Ręczne,
e) Automatyczna regulacja wzmocnienia,
f) Parametry soczewki f=3.9 do 46.8mm (F1.8 do F2.0),
g) Zbliżenie: 12x zoom optyczny oraz 12x cyfrowy (144x łączny),
h) Obrót w poziomie ±100° / Obrót w pionie ±25°,
i) Kąt widzenia w poziomie 71°(szerokie),
j) Współczynnik S/N 50dB,
k) Minimalny wymagany poziom oświetlenia 1,8 lx
l) Zasilanie z kodeka wideoterminala,
m) Inne funkcje: automatyczna kontrola balansu bieli, kompensacja oświetlenia w
tle, technologia XDNR oraz VIEW-DR, wyjście VISCA dla podłączenia
sterowania drugiej kamery.
IV. Sieć:
a) Obsługiwane protokoły sieciowe: TCP/IP, UDP/IP, DHCP, DNS, HTTP, TELNET,
SSH, SNMP, NTP, ARP, RTP/RTCP
V. Obsługiwane funkcje sieciowe:
a) Adaptive FEC (Forward Error Correction),
b) Automatyczne kolejkowanie, buforowanie i dosyłanie utraconych pakietów w
czasie rzeczywistym,
c) Automatyczne dopasowanie pasma transmisji do przepływności łącza w czasie
rzeczywistym,
d) Obsługa NAT,
e) PPPoE, UPnP
f) IP Precedence/DiffServe,
g) UDP Shaping,
h) TCP/UDP Port Setting,
i) Automatyczne wykrywanie gatekeeper’a,
j) URI Dialing,
k) IPv6.
Strona 2 z 5
VI. Inne funkcje sieciowe:
a) Zdalna kontrola: TELNET/SSH, RS-232C, WEB(HTTP/HTTPS),
b) Ochrona hasłem.
VII. Protokoły komunikacyjne:
a) Standardy: ITU-T H.320, H.323, IETF SIP
b) Sterowanie kamerą zdalną (FECC): H.224, H.281
(Pan/Tilt/Zoom/Ostrość/Wybór zapamiętanego ustawienia/Wybór źródła),
c) Format klatki: H.221, BONDING, H.225.0,
d) Transmisja dwustrumieniowa (nadawanie i odbieranie): H.239,
e) Szyfrowanie: H.233, H.234, H.235ver3,
f) H.231, H241, H.242, H.243, H.245,
g) H.350, H.460.18, H.460.19
h) Standardy IETF: RFC2190, RFC3016, RFC3047, RFC3261, RFC3264, RFC3550,
RFC3984, RFC4573, RFC4587, RFC4629, RFC4856, RFC4628, RFC5168
VIII. Interfejsy:
a) Wejścia wideo: Kamera x1, DVI-I x2 ,
b) Wyjścia wideo: HDMI(Video, Audio) x1, DVI-I x1,
c) Wejścia audio: Mic Input x6, Audio Input (MIC/AUX) x2 (Phono jack, Stereo),
d) Wyjścia audio: HDMI (Video, Audio) x1, Line Output (Phono jack, Stereo) x1,
REC Output (Phono jack, Stereo) x1,
e) Porty sieciowe: 10BASE-T/100BASE-TX/1000BASE-T x1, interfejs do modułu
ISDN x1,
f) Zdalne sterowanie: RS-232C x1,
g) Inne: port USB x2, port serwisowy RS-232C x1.
h)
IX. Streaming / Nagrywanie na zewnętrznej pamięci USB:
a) Streaming Audio : strumień 64kbps, Wideo : strumień 0-1024kbps, format
strumienia audio-wideo: MPEG-4,
b) Nagrywanie audio-wideo lokalnego lub połączenia wideokonferencyjnego.
c) Rozdzielczość wideo: HD 720p
X. Możliwość przyszłej rozbudowy wideoterminala:
a) Połączenia H.323 z wideo w rozdzielczości do Full HD 1080p60,
b) Możliwość opcjonalnej rozbudowy o zewnętrzny moduł z 3 lub 6 portami ISDN
połączony kablem z kodekiem wideoterminala
c) Połączenia wielopunktowe:
i) Do 6 (1+5) stron (H.323)
ii) Aranżacja obrazu w trybach aktywacji głosem i podziałem ekranu na 3, 4 i
6 części w zależności od ilości podłączonych stron zewnętrznych,
XI. Wykonawca zobowiązany jest do dostarczenia przedmiotu zamówienia do siedziby
Zamawiającego, skonfigurowania urządzenia oraz przeszkolenia osób z obsługi
wideoterminala
XII. Oczekiwana jest 5-letnia gwarancja producenta na dostarczony sprzęt
Strona 3 z 5
2. Telewizor – 1 szt.
Ekran:
 Przekątna 46”, technologia LCD z podświetleniem LED 100Hz,
 Rozdzielczość: FullHD 1920x1080 pkt.
Złącza:
 HDMI x3, USB x2, component video x1.
Tuner wbudowany:
 DVB-T I DVB-C.
3. Podstawa mobilna pod wideo terminal i telewizor lub monitor – 1 szt.





Max. udźwig: 90kg,
Obsługiwane wielkości ekranu: 42" - 71".
Nachylenie: 15 stopni,
Regulowana wysokość stojaka w przedziale: 1200mm - 1800mm,
kompatybilny z VESA(rozstaw otworów montażowych):
o VESA 200 (200 x 200 mm),
o VESA 300 (300 x 300 mm),
o VESA 400 (400 x 400 mm),
o VESA 600x400 (600 x 400 mm),
o VESA 800x400 (800 x 400 mm).
4. Monitor komputerowy – 1 szt.
Ekran:
 Przekątna 18.5”, technologia LCD z podświetleniem LED,
 Rozdzielczość: 1366x768 pkt.
Złącza:
 VGA (D-Sub 15-pin).
5. System mikrofonowy
– 1 szt.
Mikser:
 6-kanałowy mikser mikrofonowo/liniowy,
 6 liniowych wejść stereo, 6 symetrycznych wejść mikrofonowych mono,
przełączanych,
 Regulowana automatyczna funkcja talkover (-12dB), przełączana dla kanału 1
lub 1+2,
 Regulatory balansu dla kanałów wejściowych stereo,
 3-punktowy korektor,
 Zasilanie phantom 12V (wyłączane),
 Wskaźnik poziomu i szczytu,
 Wyjście master, wyjście nagrywania,
 Przełączane wyjście mono/stereo,
 Regulowane wyjście słuchawkowe,
Zestaw 2 mikrofonów wraz z niezbędnym okablowaniem:
Strona 4 z 5







Mikrofon elektretowy na gęsiej szyi ze świecącym na czerwono pierścieniem,
Transformator symetryzujący,
Charakterystyka kardioidalna,
Wiatrochron
3-pinowy wtyk XLR,
Włącznik on/off
Odlewana podstawka, bezpoślizgowa z wyjściem XLR symetrycznym
Strona 5 z 5
