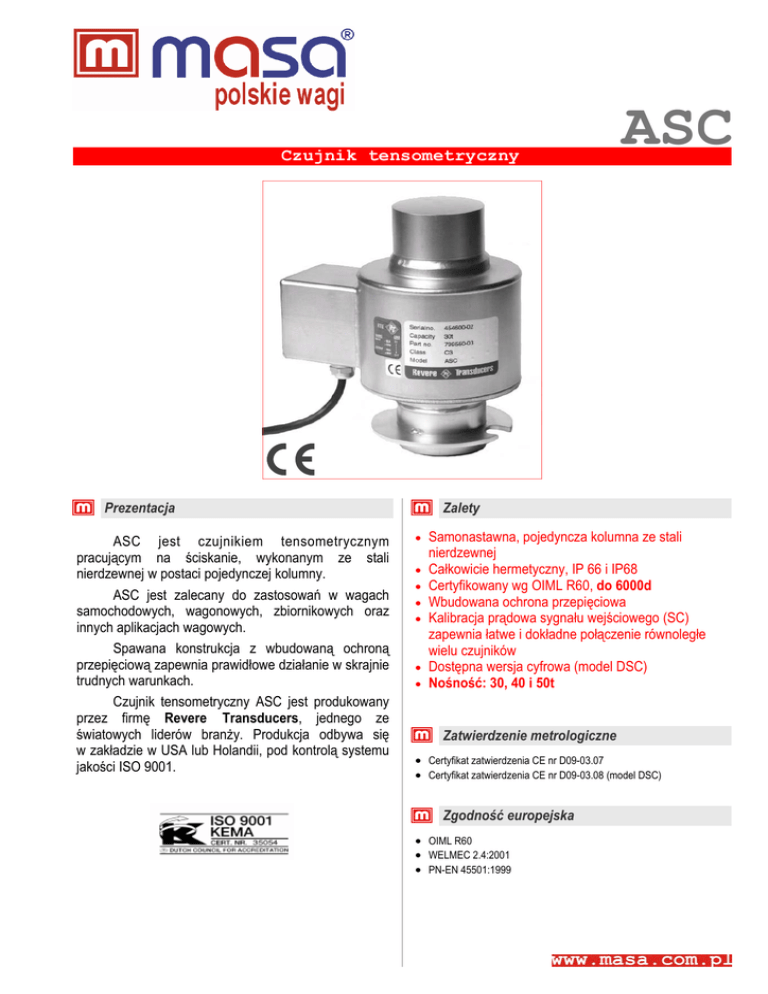

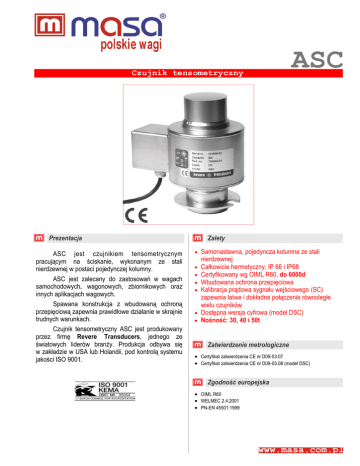

Czujnik tensometryczny

Czujnik tensometryczny
Prezentacja
ASC jest czujnikiem tensometrycznym
pracującym na ściskanie, wykonanym ze stali
nierdzewnej w postaci pojedynczej kolumny.
ASC jest zalecany do zastosowań w wagach
samochodowych, wagonowych, zbiornikowych oraz
innych aplikacjach wagowych.
Spawana konstrukcja z wbudowaną ochroną
przepięciową zapewnia prawidłowe działanie w skrajnie
trudnych warunkach.
Czujnik tensometryczny ASC jest produkowany
przez firmę Revere Transducers, jednego ze
światowych liderów branży. Produkcja odbywa się
w zakładzie w USA lub Holandii, pod kontrolą systemu
jakości ISO 9001.
ASC
Zalety
• Samonastawna, pojedyncza kolumna ze stali
nierdzewnej
Całkowicie hermetyczny, IP 66 i IP68
Certyfikowany wg OIML R60, do 6000d
Wbudowana ochrona przepięciowa
Kalibracja prądowa sygnału wejściowego (SC)
zapewnia łatwe i dokładne połączenie równoległe
wielu czujników
• Dostępna wersja cyfrowa (model DSC)
• Nośność: 30, 40 i 50t
•
•
•
•
Zatwierdzenie metrologiczne
• Certyfikat zatwierdzenia CE nr D09-03.07
• Certyfikat zatwierdzenia CE nr D09-03.08 (model DSC)
Zgodność europejska
• OIML R60
• WELMEC 2.4:2001
• PN-EN 45501:1999
Specyfikacja — dane techniczne
Nośność
Emax
t
30, 40, 50
Klasa dokładności wg OIML R60
C3
C4
C5
C6
3000
4000
5000
6000
Maksymalna liczba działek legalizacyjnych
nlc
Minimalna działka legalizacyjna (vmin = Emax/Y)
vmin
Emax/6000
Emax/8000
Emax/10000
Emax/12000
Minimalna działka legalizacyjna, Typ MR
vmin
Emax/15000
Emax/16000
Emax/25000
Emax/30000
CC
C3
C4
C5
C6
%S
≤ ± 0,050
≤ ± 0,023
≤ ± 0,018
≤ ± 0,014
≤ ± 0,012
Klasa dokładności w zależności od desygnacji 1
Błąd sumaryczny
Histereza
%S
≤ ± 0,050
≤ ± 0,017
≤ ± 0,013
≤ ± 0,010
≤ ± 0,008
DR
MDLOR
%S
≤ ± 0,050
≤ ± 0,017
≤ ± 0,013
≤ ± 0,010
≤ ± 0,008
DR, Typ MI7.5
MDLOR
%Snom
≤ ± 0,0067
≤ ± 0,0067
≤ ± 0,0067
ER
%S
≤ ± 0,070
≤ ± 0,035
≤ ± 0,026
≤ ± 0,021
Błąd pełzania (30 minut)
%S
≤ ± 0,060
≤ ± 0,025
≤ ± 0,018
≤ ± 0,015
≤ ± 0,012
Błąd pełzania (20-30 minut)
%S
≤ ± 0,0200
≤ ± 0,0053
≤ ± 0,0039
≤ ± 0,0032
≤ ± 0,0026
TCO
%Snom/50C
≤ ± 0,0250
≤ ± 0,0117
≤ ± 0,0088
≤ ± 0,0070
≤ ± 0,0058
Dryft temperaturowy zera, Typ MR
TCO
%Snom/50C
≤ ± 0,0047
≤ ± 0,0044
≤ ± 0,0028
≤ ± 0,0023
Dryft temperaturowy czułości
TCS
%S/50C
≤ ± 0,0088
≤ ± 0,0065
≤ ± 0,0053
≤ ± 0,0045
Obciążenie minimalne
Emin
%Emax
0
Obciążenie graniczne
Elim
%Emax
150
Obciążenie niszczące
Eult
%Emax
300
Ugięcie przy Emax
mm
0,50
Napięcie zasilania
V
5... 20
Maksymalne napięcie zasilania
V
25
mV/V
2 ± 0,02
Niepowtarzalność
Dryft temperaturowy zera
Czułość
Snom
Kalibracja prądowa
≤ ± 0,0250
wersja SC
Balans zera
≤ ± 0,018
Standard
%Snom
≤ ± 1,0
Rezystancja wejściowa
Rin
Ω
700 ± 35
Rezystancja wyjściowa
Rout
Ω
700 ± 7
Rezystancja izolacji
Rins
Ω
≥ 5000
Kompensowany zakres temperatur
Tcps
0C
-10... +40
Roboczy zakres temperatur
Topr
0C
-40... +80
Zakres temperatur przechowywania
Tsrg
0C
-40... +90
Materiał
Stal nierdzewna 1.4542
Stopień szczelności (DIN 40.050 / EN 60.529)
IP66 i IP 68
1 Wartość dotyczy kompensowanego zakresu temperatur
Okablowanie
Przewód:
Zasilanie +
Zasilanie Pomiar +
Pomiar Ekran
Długość przewodu 15 m.
Zielony
Czarny
Biały
Czerwony
Przezroczysty
Wymiary
Tolerancja wszystkich wymiarów zgodnie z ISO 2768m, chyba że oznaczono
inaczej.
Ekran nie jest podłączony do obudowy czujnika.
Akcesoria
Również dostępne:
Zespół samonastawny ASC i DSC.
Więcej informacji:
Instrukcja montażu 02/3-110/01.
Wersja SC: Czułość i rezystancja wyjściowa są zrównoważone w taki sposób, że
prąd wyjściowy jest skalibrowany w zakresie 0,05% wartości nominalnej.
Przeprowadzenie poprawnego montażu czujnika jest warunkiem zachowania
gwarancji.
Rysunki, ilustracje, wymiary oraz dane techniczne nie zobowiązujące. MASA zastrzega prawo do modyfikacji sprzętu przedstawionego w tej ulotce.
