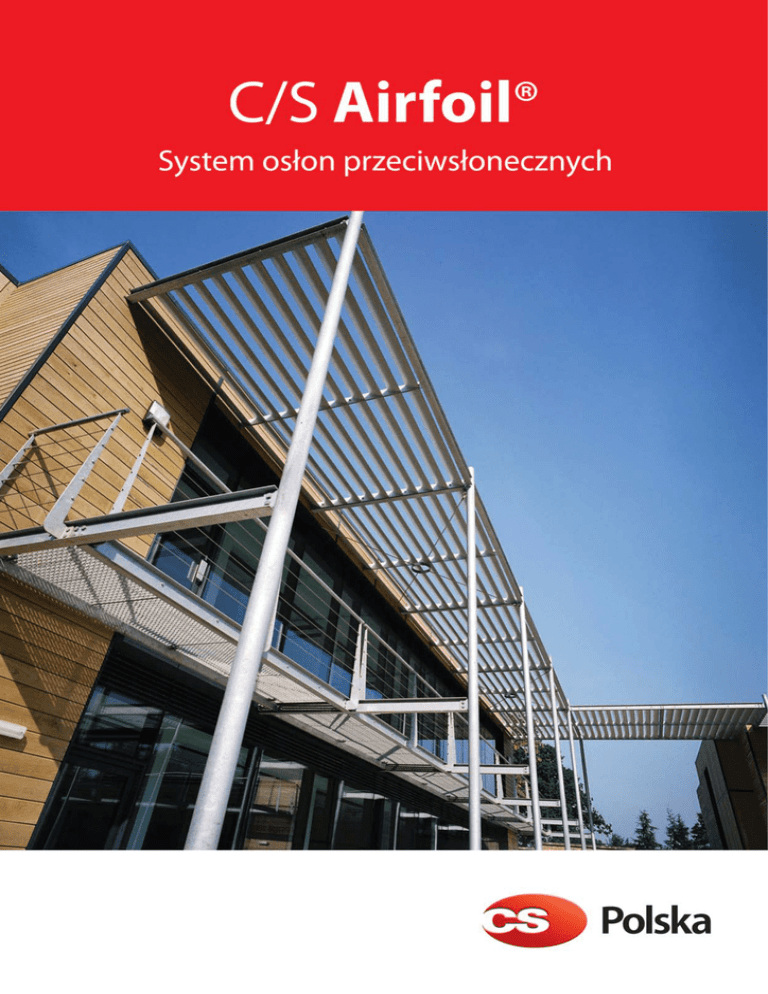

Katalog Airfoil
C/S Airfoil® Systemy chroniące przed promieniami słonecznymi Już przed ponad 50-cioma laty architekci stwierdzili, że dzięki zastosowaniu systemów zabezpieczających przed wpływami promieniowania słonecznego, warunki panujące we wnętrzach budynków są komfortowe do pracy i nauki. Stosowanie zewnętrznych profili przeciwsłonecznych to najbardziej skuteczna metoda pozwalająca na zredukowanie ilości ciepła oraz światła przedostającego się do budynków. Właściwie skonstruowane profile przeciwsłoneczne mogą zmniejszać dopływ energii cieplnej nawet o 85%, a jednocześnie przyczyniają się do lepszego wykorzystania powierzchni użytkowej wnętrz budynków poprzez zapewnienie komfortowych warunków pracy w miejscach znajdujących się w bezpośrednim sąsiedztwie okien. Instalacje C/S Airfoil umożliwiają ponadto dostosowanie budynków do wymogów „Przepisów budowlanych”. Profile C/S Airfoil są równie estetyczne, co praktycznie użyteczne, dzięki łagodnej linii i gładkiej powierzchni Wielkości montażowych elementów profilowanych montażowych elementów profilowanych. Profile te nadają wykonanym z ich użyciem konstrukcjom AF-100 20 niezwykle estetyczny wygląd i indywidualną formę 100 pełniąc przy tym rolę skutecznego zabezpieczenia przed nadmiernym nagrzewaniem się wnętrz budynków AF-150 30 pod wpływem promieniowania słonecznego. łączone z konstrukcją nośną na szereg różnych sposobów i w rozmaitej konfiguracji, dzięki czemu zapewnione jest doskonałe dopasowanie ich do zaprojektowanego kształtu budowli. Osadzane na wspornikach profile przeciwsłoneczne nadają się idealnie zarówno do nowych, jak i istniejących budynków. Zapewniają Elementy jednoczęściowe 151 Omawiane tu elementy profilowane C/S Airfoil mogą być AF-200 38 203 AF-270 50 one efektywną ochronę przy jednoczesnym zachowaniu 270 nieograniczonej widoczności. AF-300 Sposób wkomponowania poszczególnych elementów 53 w obrys budynku oraz ich wielkości jednostkowe mogą być dobierane stosownie do wymagań projektowych. Elementy profilowane montowane na fasadach budynków 300 Na specjalne zamówienie nadają się wyśmienicie wszędzie tam, gdzie wymagana AF-380 przed niepożądanymi skutkami bezpośredniego działania promieni słonecznych. Wybór pomiędzy pionowym, a poziomym ustawieniem montażowych elementów profilowanych uzależniony jest przede wszystkim od zaprojektowanej formy i funkcji budynku. Forma oznacza tu kształt przyjętej wizji architektonicznej, natomiast funkcja, to wszystko to, co wiąże się z wymaganą ilością światła słonecznego przenikającego do wnętrza budynku w zależności od orientacji budynku. C/S Airfoil strona 2 Elementy dwuczęściowe jest bardzo efektywna ochrona wnętrz obiektów 66 380 AF-430 70 430 Montażowy element profilowany C/S Airfoil Nasze Przykłady Strony 4-5 Uchwyty Strony 6-7 Mocowanie z użyciem uchwytów Montażowy element profilowany C/S Airfoil Zatyczka końcowa Uchwyty Bezpośrednie zamocowania końcowe Strony 8-9 Bezpośrednie mocowanie do podpór Montażowy element profilowany C/S Airfoil Elementy zamawiane Strona 10 Zatyczko-uchwyty do mocowania bezpośredniego Informacje techniczne Strony 11-14 C/S Airfoil strona 3 C/S Airfoil® Profile w zastosowaniu praktycznym C/S Airfoil strona 4 A B D E F G C H A. Hardwicke Pavilions - Shrewsbury, Wielka Brytania F. MHB Bank Polska S.A. - Warszawa, Polska B. Szkoła - Beaminster, Wielka Brytania G. Salon Volkswagena - Lubin, Polska C. Hardwicke Pavilions - Shrewsbury, Wielka Brytania H. Red Maids' Junior School - Bristol, Wielka Brytania D. Muzeum Malagi - Malaga, Hiszpania I. Centrum Medyczne Augusta - Waszyngton, USA E. Uniwersytet - Stanford, USA J. Motorola - Harvard, USA I J C/S Airfoil strona 5 C/S Airfoil® Uchwyty mocujące Tłoczone uchwyty aluminiowe składają się Rodzaje uchwytów na prosty i efektywny system mocowania profili przeciwsłonecznych C/S Airfoil. Uchwyty te dostępne są w wersjach umożliwiających mocowanie elementów pod kątami 45o oraz 90o. Standardowe szerokości wynoszą odpowiednio 50 mm dla uchwytów AF-100, AF-150 i AF-200 Kąt 90o Kąt 45o oraz 100 mm dla AF-270 i AF-300. Uchwyty te przystosowane są do instalowania ich na fasadach budynków i na różnego rodzaju konstrukcjach. Montaż na fasadach budynków (w pozycji poziomej lub pionowej) Montaż na uchwytach mocujących Profil C/S Airfoil Podpora konstrukcyjna (nie podlega dostawie przez producenta) Profil C/S Airfoil Uchwyt 90o Zatyczka końcowa Uchwyt 45o Zatyczka końcowa Podpora konstrukcyjna (nie podlega dostawie przez producenta) Do wybranych profili dostarcza się zatyczki końcowe z aluminium lub stali nierdzewnej. C/S Airfoil strona 6 Przekroje elewacji Montaż pionowy z użyciem uchwytów 90o Montaż pionowy z użyciem uchwytów 45o Montaż poziomy z wykorzystaniem uchwytów 45o Szczegóły w informacjach technicznych: - zgodność uchwytu i profilu (str. 11) - szerokości uchwytów i średnice otworów (str. 13) - typowe odstępy rozstawienia profili (str. 12) C/S Airfoil strona 7 C/S Airfoil® Mocowanie bezpośrednie na podporach Płytki ze stali nierdzewnej do bezpośredniego Zatyczko-uchwyty standardowe Konstrukcja na zamówienie mocowania na podporach dostarczane są w wersjach umożliwiających ich montaż pod kątami 30o/45o/60o i 90o, dzięki czemu zapewniona jest duża wszechstronność ich zastosowania. Mocowanie ich możliwe jest od tyłu fasady budynku przy użyciu pionowych konstrukcji wsporczych ze stali lub poziomych belek nośnych. Zatyczko-uchwyt 90o do mocowania bezpośredniego Zatyczko-uchwyt 30o/45o i 60o do mocowania bezpośredniego Zalecana metoda mocowania doczołowego* Zalecana metoda mocowania bocznego* * Istnieje możliwość dostarczenia zatyczko-uchwytów o odmiennych kształtach oraz innych kątach mocowania profili. W sprawie szczegółów prosimy kontaktować się z naszym Działem Technicznym. Montaż z użyciem konstrukcji Zatyczko-uchwyt do montażu bezpośredniego* Profil C/S Airfoil Miecz konstrukcyjny (dostępny na zamówienie) Montaż do fasady Montaż do fasady Podpora konstrukcyjna (nie podlega dostawie) Zatyczko-uchwyt do montażu bezpośredniego* Wspornik wykonywany na zamówienie Profil C/S Airfoil Profil C/S Airfoil * Przed połączeniem z konstrukcją zatyczko-uchwyty muszą być wstępnie przytwierdzone do profili C/S Airfoil śrubami wpuszczanymi C/S Airfoil strona 8 Podpora konstrukcyjna (nie podlega dostawie) Przekrój elewacji Montaż pionowy z użyciem zatyczko-uchwytów 45o do mocowania bezpośredniego Montaż pionowy z użyciem zatyczko-uchwytów 90o do mocowania bezpośredniego Montaż poziomy z użyciem zatyczko-uchwytów 45o do mocowania bezpośredniego C/S Airfoil strona 9 C/S Airfoil® Projekty u naszych klientów Firma C/S Polska oferuje rozwiązania elastyczne, dostosowane do różnych koncepcji projektowych. Pozwalają one nadać budynkom indywidualny i niepowtarzalny charakter. Na zamówienie dostarczane są również zestawy w wykonaniu specjalnym ze standardowymi profilami przeciwsłonecznymi i laserowo docinanymi uchwytami. Przykładowe rozwiązania proponowane przez firmę C/S Polska Rozwiązania typowe AF-270 AF-300 AF-380 AF-430 Profile C/S Airfoil Profile o różnych rozmiarach zainstalowane pod kątem 45O AF-200 AF-270 AF-300 AF-380 AF-430 Profile o różnych rozmiarach zainstalowane pod kątem 30O AF-200 Wykonane na zamówienie Płyty wsporcze Profile o takich samych rozmiarach zainstalowane pod kątem 45O C/S Airfoil strona 10 C/S Airfoil® Informacje techniczne Zgodność wymiarowa wsporników i profili Uchwyt 90o Materiał Uchwyt 45o Zatyczka końcowa do stosowania z uchwytem Zatyczko-uchwyt do montażu bezpośredniego Aluminium lub Stal nierdzewna Stal nierdzewna Wspornik wykonany na zamówienie Aluminium Aluminium Aluminium lub Stal nierdzewna AF-100 1 1 1 1 1 AF-150 1 1 1 1 1 AF-200 1 1 1 1 1 AF-270 1 1 1 1 1 AF-300 1 1 1 1 1 AF-380 – – – 1 1 – – – 1 1 Pojedyncze profile tłoczone Dwuczęściowy profil tłoczony AF- 430 1 - dostępne Obciążalność wiatrowa przęsła profili Obciążenie wiatrowe (kPa) / Przęsło profili (mm) Profil 0.50 kPa 0.75 kPa 1.00 kPa 1.25 kPa 1.50 kPa 1.75 kPa 2.00 kPa AF-100 2661 mm 2324 mm 2112 mm 1960 mm 1845 mm 1752 mm 1676 mm AF-150 3787 mm 3308 mm 3006 mm 2790 mm 2626 mm 2494 mm 2386 mm AF-200 4716 mm 4120 mm 3743 mm 3475 mm 3270 mm 3106 mm 2971 mm AF-270 5654 mm 4939 mm 4488 mm 4166 mm 3920 mm 3724 mm 3562 mm AF-300 6397 mm 5588 mm 5077 mm 4713 mm 4435 mm 4213 mm 4030 mm AF-380 7771 mm 6788 mm 6168 mm 5726 mm 5388 mm 5118 mm 4895 mm AF-430 8215 mm 7176 mm 6520 mm 6053 mm 5696 mm 5411 mm 5175 mm Powyższe wymiary przęseł profili podane zostały wyłącznie jako przykładowe. Są to maksymalnie dopuszczalne rozmiary przęseł poszczególnych profili w przypadku typowego, poziomo instalowanego zadaszenia ochronnego. C/S Airfoil strona 11 C/S Airfoil® Informacje techniczne Typowe układy profili na belkach nośnych (ustawienie profili pod kątem 45o oraz pod kątem 60o - mniejszy dopływ światła słonecznego). 200 1000 200 200 200 60 Ţ AF-430 1000 200 *313 Minimalna głębokość płytki montażowej (mm) Ţ 60 AF-380 *276 483 Ţ 60 AF-300 *231 425 Ţ 60 AF-270 *196 358 Ţ 60 AF-200 *148 302 Ţ 60 AF-150 *109 229 Opcje wykończeniowe: 1. Standardowe - aluminium naturalne 2. Anodowanie 3. Lakierowanie wg kolornika RAL C/S Airfoil strona 12 Ţ 112 60 AF-100 *73 169 200 200 200 200 200 Uchwyty Typy profili Standardowe szerokości uchwytów (w mm)* Kąt uchwytów Rozmiary otworów montażowych (w mm) AF-100 45o, 90o 50 6.5 AF-150 45o, 90o 50 6.5 AF-200 45o, 90o 50 6.5 AF-270 45o, 90o 100 8 AF-300 45o, 90o 100 8 * Na specjalne zamówienie wykonujemy niestandardowe szerokości uchwytów. Zatyczko-uchwyty do montażu bezpośredniego OZ Typy profili Kąty Montaż na belce nośnej Odległości między punktami montażu Montaż na fasadzie (x, y w mm) Grubości płytek (w mm) Ilości i rozmiary otworów montażowych (rozmiar w mm) AF-100 45o, 60o*, 90o, 30o, 45o, 90o 80 2 2x9 AF-150 45o, 60o*, 90o, 30o, 45o, 90o 80 2 2x9 AF-200 45o, 60o*, 90o 30o, 45o, 90o 80 2 2x9 AF-270 90o 45o 60o* 90o 45o 30o 80 110 90 3 3 3 2x9 2x9 2x9 AF-300† 90o 45o 60o* 90o 45o 30o 85 130 100 3 3 3 2x9 2x9 2x9 AF-380† 90o 45o 60o* 90o 45o 30o 110, 180 180, 250 130, 200 4 4 4 4x11 4x11 4x11 AF-430† 90o 45o 60o* 90o 45o 30o 110, 180 180, 250 130, 200 4 4 4 4x11 4x11 4x11 X X Y OZ * Wersja 60o dostępna na specjalne zamówienie. Aby zasięgnąć szczegółowych informacji na ten temat proszę skontaktować się z działem technicznym (tel. 91 391 35 23/24) † Gniazdo głównej śruby musi być dopasowane do śruby M8x50 mm Elementy montażowe Podkładka M8 Śruba z okrągłym łbem 4.8 mm x 30 mm Kołnierz dystansujący 12 mm O.D. x 9 mm I.D. x 20 mm Podkładka M10 Śruba z łbem wpuszczanym 4.8 mm x 25 mm Kołnierz dystansujący 18 mm O.D. x 12 mm I.D. x 20 mm Nakrętka M8 Śruba z łbem wpuszczanym 4.2 mm x 25 mm Nakrętka M10 Nit jednostronnie zamykany 5 mm Kołnierz dystansujący 18 mm O.D. x 12 mm I.D. x 20 mm Śruba z łbem wpuszczanym M8 x 50 mm Śruba dociskowa M8 x 50 mm Śruba dociskowa M10 x 50 mm C/S Airfoil strona 13 C/S Airfoil® Informacje techniczne Profile C/S Airfoil Profile C/S Airfoil wytłaczane są ze stopu aluminium w siedmiu standardowych szerokościach. Mogą one mierzyć do 6 m długości. Opcje montażowe Istnieją różne metody montażu profili C/S Airfoil na konstrukcji nośnej. Standardowo powinny być one zamocowane pomiędzy płytami - lub krokwiami wspierającymi (zwykle na całej ich długości). Alternatywny sposób montażu jest możliwy dzięki zastosowaniu różnego rodzaju wsporników. Montaż profili C/S Airfoil Wewnątrz każdego profila znajduje się gniazdo na śrubę mocującą jego koniec do płyty nośnej. Taka metoda montażu pozwala na zainstalowanie profili o maksymalnej rozpiętości. Uchwyty Aluminiowe wsporniki do profili C/S Airfoil typu AF-150, AF-200, AF-270 i AF-300 dostępne są w opcjach 45o oraz 90o, w wymiarach dostosowanych do wymagań konkretnego projektu. Należy zwrócić uwagę, że szerokości wsporników zapewniają pewne podparcie przy maksymalnym ich rozstawieniu. Wsporniki również mogą być specjalnie zaprojektowane by sprostać wymaganiom danego projektu. Jeśli wystąpi taka potrzeba, możemy także dostarczyć aluminiowe płyty zamykające dopasowane do profili C/S Airfoil. Dodatkowe informacje można uzyskać: C/S Polska Sp. z o.o. 73-108 Kobylanka k. Szczecina, ul. Szczecińska 34 Tel. 91 391 35 23/24 Fax 91 391 35 27, 91 391 35 28 e-mail: [email protected], http://www.cspolska.pl Pracownicy naszego Biura Obsługi Klienta z przyjemnością wyślą Państwu próbki dowolnych montażowych elementów profilowanych oraz dostarczą wszelkich niezbędnych informacji. C/S Airfoil strona 14 Firma C/S Polska zastrzega sobie prawo do wprowadzania zmian projektowych oraz wycofania dowolnego modelu bez uprzedzenia. Przykład typowego zamówienia: Zamawiam 300 mb profilowanych elementów konstrukcyjnych C/S Airfoil: AF-200 uchwyt szer. 50 mm oraz aluminiowe zakończenie szer. 2 mm, wszystkie elementy lakierowane wg RAL. Wszystkie przedstawione tutaj produkty są produkowane i dostarczane przez firmę C/S Polska. C/S Airfoil® Wybrane realizacje w Polsce Park Handlowy Batory w Bydgoszczy Hipermarket Tesco w Poznaniu Nordic Park w Warszawie Salon BMW w Poznaniu Salon Samochodowy Porsche w Poznaniu Salon Samochodowy Audi we Wrocławiu Salon Samochodowy Audi w Bielsko-Białej Salon Samochodowy VW w Pile Salon Samochodowy VW w Grodzisku Wielkopolskim Salon Samochodowy VW w Szczecinie Salon Samochodowy Toyota w Łodzi Salon Samochodowy Skoda w Poznaniu Salon Samochodowy Skoda w Szczecinie Salon Nissan na Bielanach Wrocławskich Salon Volvo w Katowicach Salon Peugeot w Pile Hotel Diament w Katowicach AGH w Krakowie Centrum Finansowe w Katowicach Szpital Zakaźny w Poznaniu Szpital Powiatowy w Nowym Tomyślu Hala Widowiskowo-Sportowa w Raciborzu Fabryka Mebli Meblo Expo w Bielsko-Białej Centrum Logistyczne Netto w Motańcu, Biskupcu Podgórnym Bank Bre w Katowicach Budynek gazety "Polityka" w Warszawie Fabryka Oświetlenia Philips w Pile Lotnisko w Łasku City Point w Tychach Salon Ikea w Warszawie C/S Airfoil strona 15 GAMA PRODUKTÓW C/S POLSKA: C/S Acrovyn® zabezpieczenia ścian, drzwi i narożników C/S Wallglaze® specjalistyczne powłoki malarskie C/S Supertrak® system prowadnic do zasłon C/S Dylatacje® systemy osłon dylatacyjnych C/S Pedisystems® system mat i wycieraczek wejściowych C/S Airfoil® osłony przeciwsłoneczne C/S Polska Sp. z o.o. ul. Szczecińska 34 73-108 Kobylanka k. Szczecina tel. 91 391 35 10 fax 91 391 35 28/27 e-mail: [email protected] www.cspolska.pl
