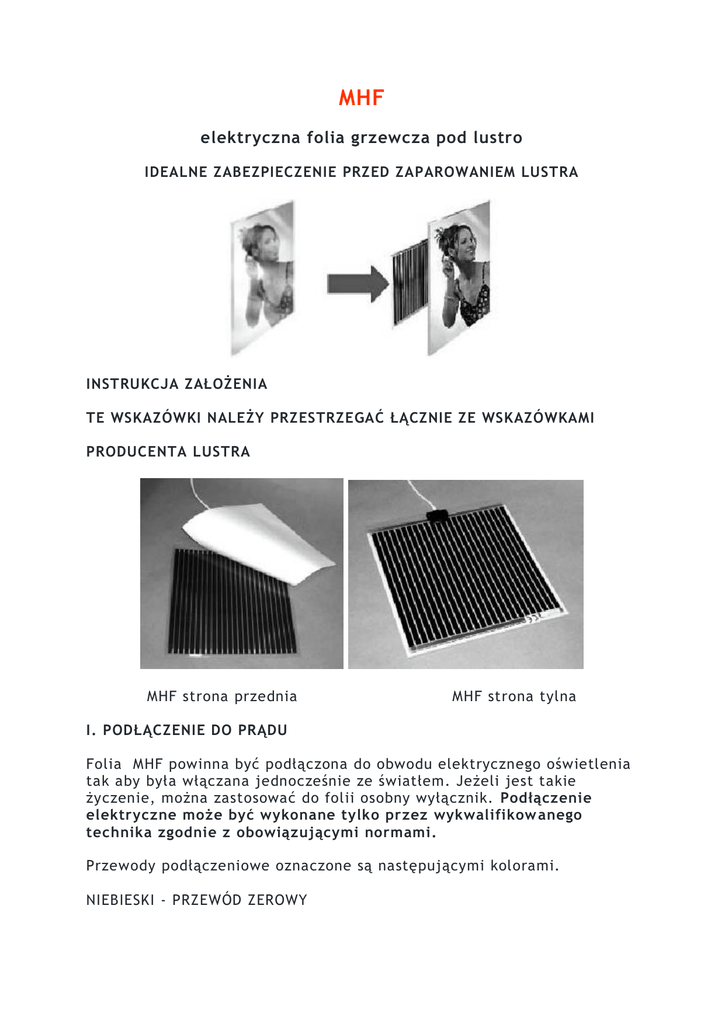

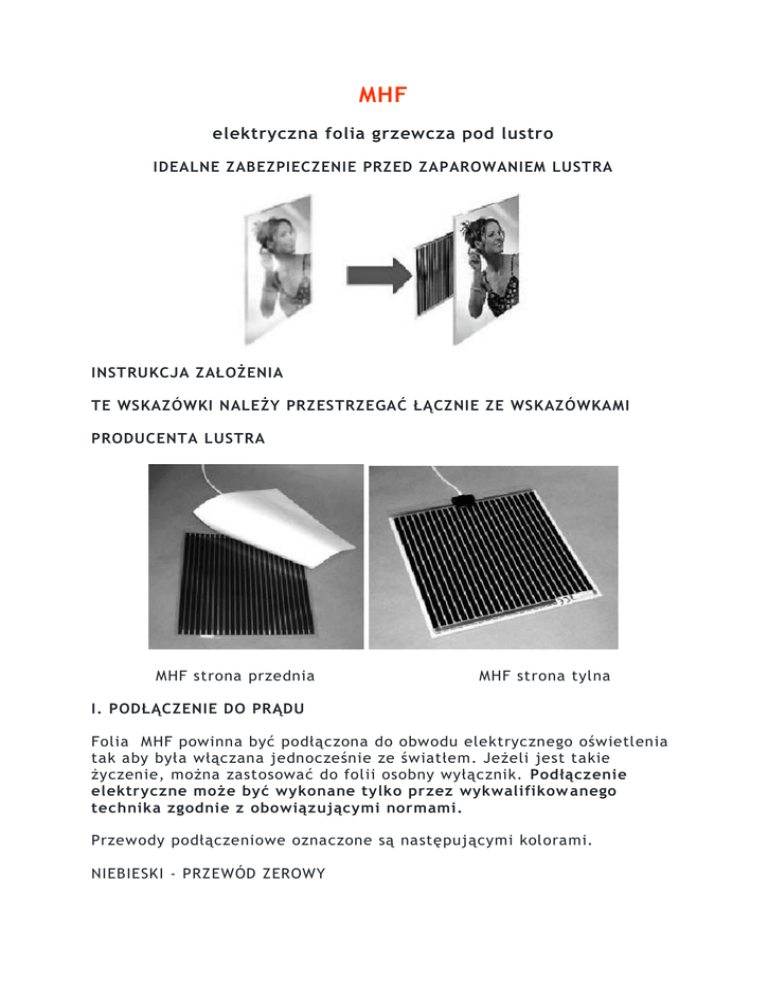

elektryczna folia grzewcza pod lustro

MHF
elektryczna folia grzewcza pod lustro
IDEALNE ZABEZPIECZENIE PRZED ZAPAROWANIEM LUSTRA
INSTRUKCJA ZAŁOŻENIA
TE WSKAZÓWKI NALEŻY PRZESTRZEGAĆ ŁĄCZNIE ZE WSKAZÓWKAMI
PRODUCENTA LUSTRA
MHF strona przednia
MHF strona tylna
I. PODŁĄCZENIE DO PRĄDU
Folia MHF powinna być podłączona do obwodu elektrycznego oświetlenia
tak aby była włączana jednocześnie ze światłem. Jeżeli jest takie
życzenie, można zastosować do folii osobny wyłącznik. Podłączenie
elektryczne może być wykonane tylko przez wykwalifikow anego
technika zgodnie z obowiązującymi normami.
Przewody podłączeniowe oznaczone są następującymi kolorami.
NIEBIESKI - PRZEWÓD ZEROWY
CZARNY - PRZEWÓD FAZOWY
Podłączenie do sieci należy przeprowadzić w osobnym, chronionym
pomieszczeniu.
Zasilanie 230 V, stopień ochrony II, obciążenie powierzchniowe 200W/m²
OPRZEWODOWANIE RÓWNOLEGŁE: większą ilość folii grzewczych MHF
można założyć równolegle pod lustrem i podłączyć do osobnego
wyłącznika. Należy się w takim przypadku upewnić, czy przewód
zasilający wytrzyma obciążenie. Folia grzewcza MHF powinna być
założona bezpośrednio na tylnej ścianie lustra
II. DANE TECHNICZNE
TYP
MOC
WYMIARY
NAPIĘCIE
(W)
(mm)
(V)
MHF 12
12,5
274 x 274
230
MHF 25
25
274 x 574
230
MHF 50
50
524 x 524
230
MHF 100
100
1004 x 524
230
III. ZAMOCOWANIE FOLII DO LUSTRA
1. Wyciąć kanał w ścianie do przewodów podłączeniowych, tak aby folia
grzewcza MHF była na jednym poziomie.
2. Na tylnej ścianie lustra zaznaczyć dokładną pozycję folii grzewczej.
3. Powierzchnia lustra, na którą ma być założona folia musi być sucha i
czysta.
4. Usunąć papier ochronny z przedniej powierzchni folii.
5. Jedną krawędź przedniej strony folii przykle ić do tylnej ściany lustra,
drugą krawędź przedniej strony folii trzymać w odstępie do lustra.
6. Przy pomocy nacisku folię stopniowo przyklejać, tak by się perfekt i
bez bąbli powietrznych przykleiła do tylnej powierzchni lustra.
7. Po przyklejeniu folii lustro umocować do ściany. (Uwaga: z powodu
dylatacji cieplnej przy dużych powierzchniach luster zalecamy lustro
umocować w ramach i tak zawiesić na ścianie.)
IV. WAŻNE:
ABY UNIKNĄĆ USZKODZEŃ LUSTRA, KONIECZNE JEST WRAZ Z
ZALECENIAMI PRODUCENTA LUSTRA PRZESTRZEGANIE PONIŻSZYCH
ZALECEŃ
1. Skontrolować czy ściana jest trwała, równa i sucha.
2. Lustro musi być zawsze równe na całej powierzchni aby nie doszło do
pęknięcia.
3. Śruby muszą być nie dokręcone zbyt mocno i muszą tak samo być
ustawione aby zabezpieczyć równą powierzchnię lustra.
4. Powierzchni lustra nie zakrywać żadnymi przedmiotami, aby
zagwarantować pełny odpływ wytworzonego ciepła.
5. Jeżeli folia MHF założona jest pod lustrem o nieregularnej formie,
albo cienkim profilu, to należy przy instalacji zwrócić uwagę, aby nie
pojawiły się niepotrzebne napięcia mogące doprowadzić do uszkodzenia
lustra.
Wskazówka: folia MHF nie może być uszkodzona mechanicznie
(przecięta, albo przebita), tak że izolacja pozostaje nieuszkodzona, co
jest gwarancją bezpiecznej pracy. Folia MHF może być tylko jeden raz
zainstalowana.
PRODUCENT/DOSTAWCA NIE MOŻE BYĆ ODPOWIEDZIALNY ZA
NIEWŁAŚCIWE ZAŁOŻENIE I POWSTAŁE SZKODY I GWARANTUJE:
V. GWARANCJA, REKLAMACJA
Dostawca folii grzewczej MHF przyznaje gwarancję na jej
funkcjonowanie na okres 24 miesiące od dnia potwierdzonego w karcie
gwarancyjnej zainstalowania folii (instalacja musi mieć miejsce w
przeciągu 6 miesięcy od daty zakupu), jeżeli:
* została przedłożona karta gwarancyjna i faktura zakupu
* zalecenia tej instrukcji montażu zostały przestrzegane.
Reklamację należy składać bezpośrednio u sprzedawcy.
