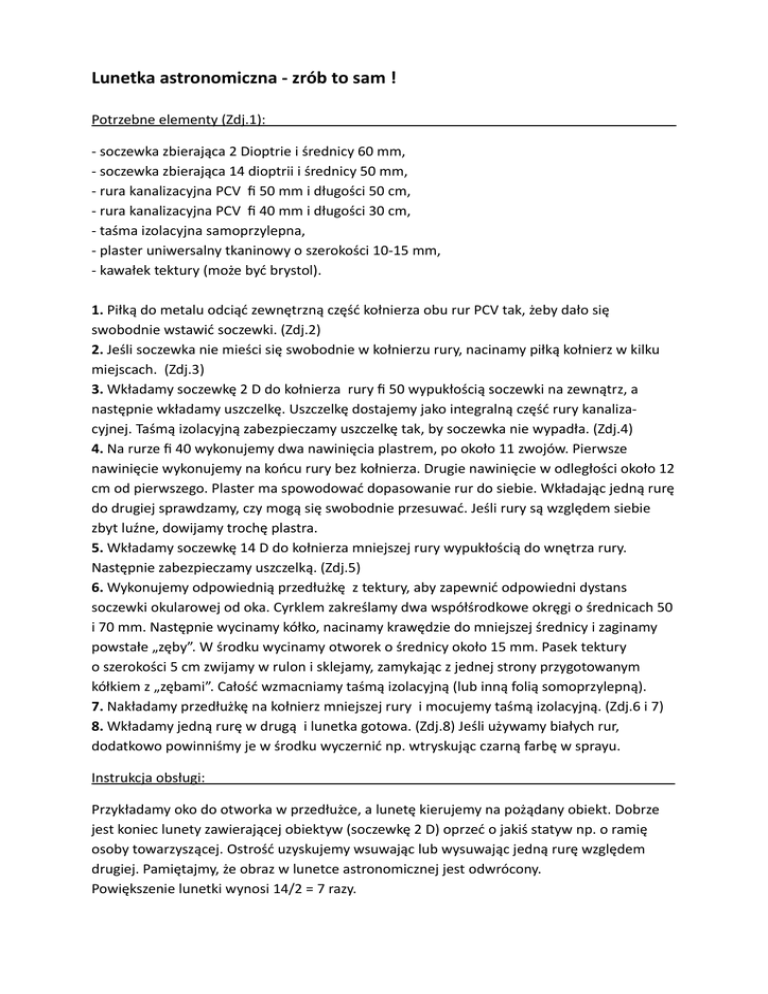

Lunetka astronomiczna - zrób to sam !
Potrzebne elementy (Zdj.1):
- soczewka zbierająca 2 Dioptrie i średnicy 60 mm,
- soczewka zbierająca 14 dioptrii i średnicy 50 mm,
- rura kanalizacyjna PCV fi 50 mm i długości 50 cm,
- rura kanalizacyjna PCV fi 40 mm i długości 30 cm,
- taśma izolacyjna samoprzylepna,
- plaster uniwersalny tkaninowy o szerokości 10-15 mm,
- kawałek tektury (może być brystol).
1. Piłką do metalu odciąć zewnętrzną część kołnierza obu rur PCV tak, żeby dało się
swobodnie wstawić soczewki. (Zdj.2)
2. Jeśli soczewka nie mieści się swobodnie w kołnierzu rury, nacinamy piłką kołnierz w kilku
miejscach. (Zdj.3)
3. Wkładamy soczewkę 2 D do kołnierza rury fi 50 wypukłością soczewki na zewnątrz, a
następnie wkładamy uszczelkę. Uszczelkę dostajemy jako integralną część rury kanalizacyjnej. Taśmą izolacyjną zabezpieczamy uszczelkę tak, by soczewka nie wypadła. (Zdj.4)
4. Na rurze fi 40 wykonujemy dwa nawinięcia plastrem, po około 11 zwojów. Pierwsze
nawinięcie wykonujemy na końcu rury bez kołnierza. Drugie nawinięcie w odległości około 12
cm od pierwszego. Plaster ma spowodować dopasowanie rur do siebie. Wkładając jedną rurę
do drugiej sprawdzamy, czy mogą się swobodnie przesuwać. Jeśli rury są względem siebie
zbyt luźne, dowijamy trochę plastra.
5. Wkładamy soczewkę 14 D do kołnierza mniejszej rury wypukłością do wnętrza rury.
Następnie zabezpieczamy uszczelką. (Zdj.5)
6. Wykonujemy odpowiednią przedłużkę z tektury, aby zapewnić odpowiedni dystans
soczewki okularowej od oka. Cyrklem zakreślamy dwa współśrodkowe okręgi o średnicach 50
i 70 mm. Następnie wycinamy kółko, nacinamy krawędzie do mniejszej średnicy i zaginamy
powstałe „zęby”. W środku wycinamy otworek o średnicy około 15 mm. Pasek tektury
o szerokości 5 cm zwijamy w rulon i sklejamy, zamykając z jednej strony przygotowanym
kółkiem z „zębami”. Całość wzmacniamy taśmą izolacyjną (lub inną folią somoprzylepną).
7. Nakładamy przedłużkę na kołnierz mniejszej rury i mocujemy taśmą izolacyjną. (Zdj.6 i 7)
8. Wkładamy jedną rurę w drugą i lunetka gotowa. (Zdj.8) Jeśli używamy białych rur,
dodatkowo powinniśmy je w środku wyczernić np. wtryskując czarną farbę w sprayu.
Instrukcja obsługi:
Przykładamy oko do otworka w przedłużce, a lunetę kierujemy na pożądany obiekt. Dobrze
jest koniec lunety zawierającej obiektyw (soczewkę 2 D) oprzeć o jakiś statyw np. o ramię
osoby towarzyszącej. Ostrość uzyskujemy wsuwając lub wysuwając jedną rurę względem
drugiej. Pamiętajmy, że obraz w lunetce astronomicznej jest odwrócony.
Powiększenie lunetki wynosi 14/2 = 7 razy.
