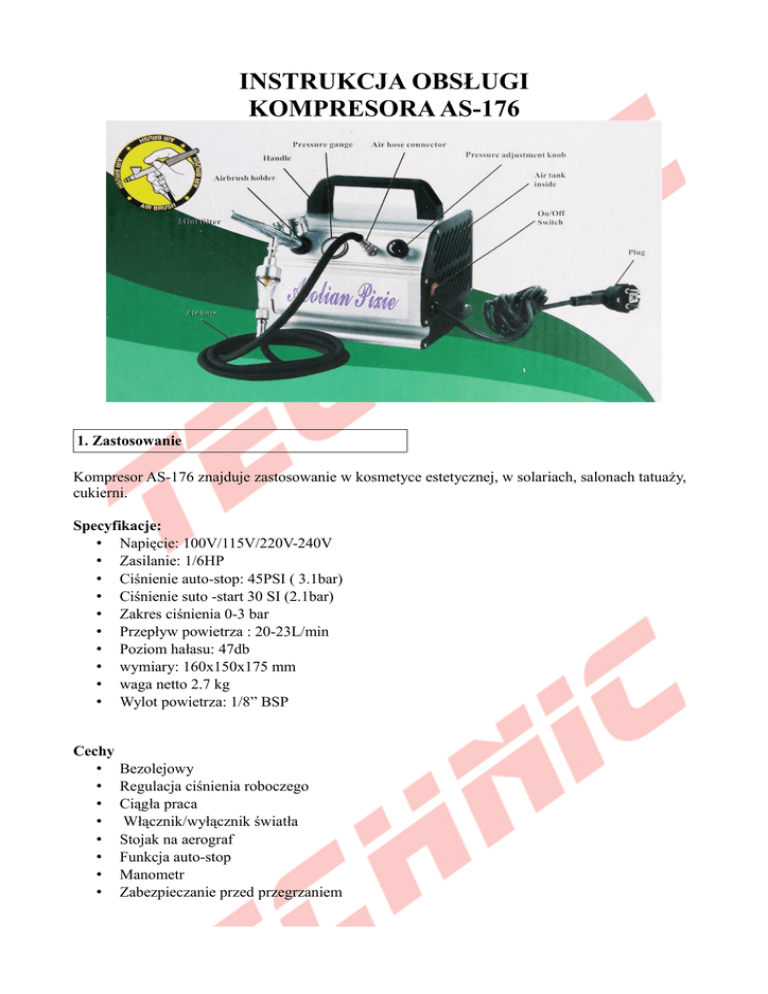

INSTRUKCJA OBSŁUGI
KOMPRESORA AS-176
1. Zastosowanie
Kompresor AS-176 znajduje zastosowanie w kosmetyce estetycznej, w solariach, salonach tatuaży,
cukierni.
Specyfikacje:
• Napięcie: 100V/115V/220V-240V
• Zasilanie: 1/6HP
• Ciśnienie auto-stop: 45PSI ( 3.1bar)
• Ciśnienie suto -start 30 SI (2.1bar)
• Zakres ciśnienia 0-3 bar
• Przepływ powietrza : 20-23L/min
• Poziom hałasu: 47db
• wymiary: 160x150x175 mm
• waga netto 2.7 kg
• Wylot powietrza: 1/8” BSP
Cechy
•
•
•
•
•
•
•
•
Bezolejowy
Regulacja ciśnienia roboczego
Ciągła praca
Włącznik/wyłącznik światła
Stojak na aerograf
Funkcja auto-stop
Manometr
Zabezpieczanie przed przegrzaniem
Akcesorium: 1 szt węza 1.8m z mini filtrem
2. Podłączenie węża
Połączenia kompresora i węza nie zawsze są szczelne. 100 % szczelności jest niezbędna przy
automatycznych modelach. Taśma teflonowa możne zapobiec wycieku powietrza.
3. Instrukcja bezpieczeństwa
1. Należy użytkować kompresor zgodnie z wymaganym napięciem
2. Nie należy dotykać połączeń elektrycznych mokrymi rękami
3. należy użytkować kompresor w czystym, suchym i dobrze wentylowanym pomieszczeniu.
Należy unikać pracy w wysokiej temperaturze, korozyjnym i wilgotnym pomieszczeniu
4. Nie należy dawać kompresora dzieciom do zabawy
5. Po zakończonej pracy należy wyłączyć kompresor przytrzymując wyłącznik w pozycji off
do momentu aż światełko zgaśnie
6. Po zakończonej pracy należy wyczyścić aerograf, wąż. Należy również przechowywać
kompresor w suchym i dobrze wentylowanym pomieszczeniu
4. Wykaz części:
Nr
Nr części
Opis
Ilość
Nr
Nr części
Opis
ilość
1
AS-176 #1
Uchwyt
1
30
AS-176 #30
Osłona przednia
1
2
AS-176 #2
śruba
2
31
AS-176 #31
Wąż
1
3
AS-176 #3
nakrętka
2
32
AS-176 #32
Regulator ciśnienia
1
4
AS-176 #4
Obudowa
1
33
AS-176 #33
Wylot powietrza
1
5
AS-176 #5
Osłona tylna
1
34
AS-176 #34
Manometr
1
6
AS-176 #6
śruba
10
35
AS-176 #35
Stojak na aerograf
1
7
AS-176 #7
Gumowa podkładka
4
36
AS-176 #36
Nakrętka
1
8
AS-176 #8
Śruba
1
37
AS-176 #37
Śruba
1
9
AS-176 #9
Podkładka
1
38
AS-176 #38
Podkładka
1
10
AS-176 #10 Pierścień
1
39
AS-176 #39
Sprężyna
1
11
AS-176 #11 Trzpień
1
40
AS-176 #40
Uszczelnienie
1
12
AS-176 #12 Przeciwciężar
1
41
AS-176 #41
membrana
1
13
AS-176 #13 silnik
1
42
AS-176 #42
Włącznik ciśnienie
1
14
AS-176 #14 Gumowe podłoże
4
43
AS-176 #43
Obudowa zaworu
1
15
AS-176 #15 Śruba
4
44
AS-176 #44
Zawór
1
16
AS-176 #16 Pojemność elektryczna
1
45
AS-176 #45
Trzpień zaworu
1
17
AS-176 #17 Śruba
2
46
AS-176 #46
Sprężyna
1
18
AS-176 #18 Nakrętka
2
47
AS-176 #47
O-ring
1
19
AS-176 #19 Wentylator
1
48
AS-176 #48
Zawór wlotowy
1
20
AS-176 #20 Klocek cylindryczny
1
49
AS-176 #49
Zacisk
1
21
AS-176 #21 O-ring
1
50
AS-176 #50
o-ring
1
22
AS-176 #22 Zawór
2
51
AS-176 #51
Pierścień
1
23
AS-176 #23 Głowica cylindryczna
1
52
AS-176 #52
Króciec
1
24
AS-176 #24 Śruba
4
53
AS-176 #53
Umowa osłona
1
25
AS-176 #25 Wężyk
1
54
AS-176 #54
Filtr
1
26
AS-176 #26 Wąż
1
55
AS-176 #55
Gąbka
1
27
AS-176 #27 Wtyczka
1
56
AS-176 #56
Wkład filtra
1
28
AS-176 #28 Zabezpieczenie kabla
1
57
AS-176 #57
Filtr
1
29
AS-176 #29 Włącznik
1
5. Obudowa kompresora
A. Włącznik on/off
B. Przednia osłona
C. Pokrętło regulacji ciśnienia
D. Podłączenie węża
E. Manometr
F. Uchwyt
G. Stojak na aerograf
H. Wtyczka
Życzymy bezpiecznej i bezawaryjnej pracy!
