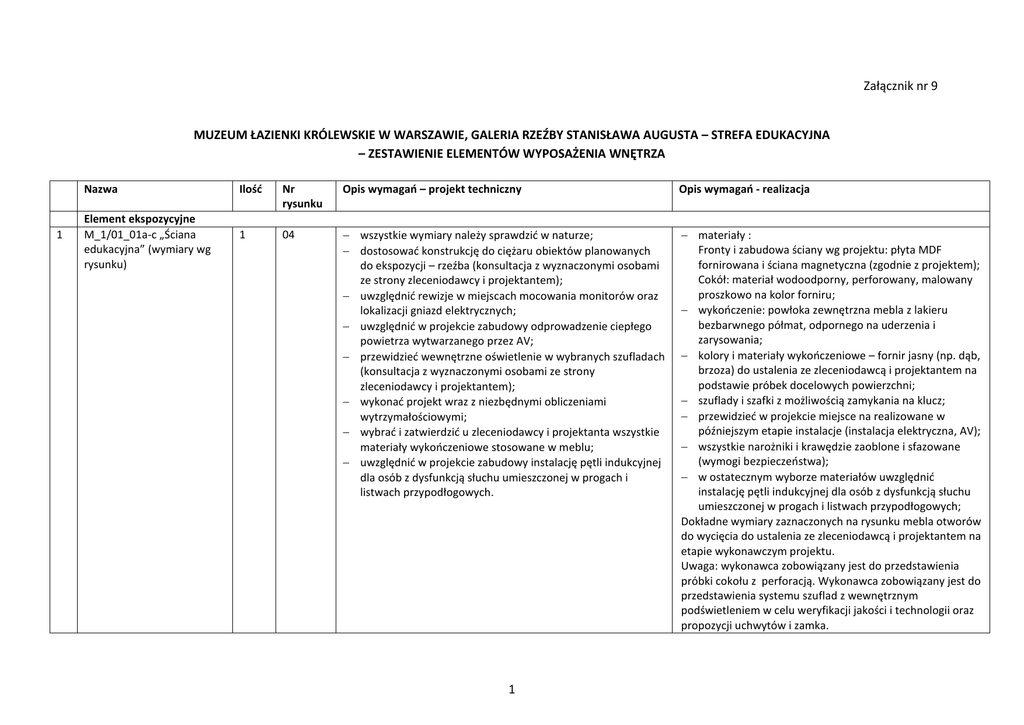

Załącznik nr 9
MUZEUM ŁAZIENKI KRÓLEWSKIE W WARSZAWIE, GALERIA RZEŹBY STANISŁAWA AUGUSTA – STREFA EDUKACYJNA
– ZESTAWIENIE ELEMENTÓW WYPOSAŻENIA WNĘTRZA
Nazwa
1
Element ekspozycyjne
M_1/01_01a-c „Ściana
edukacyjna” (wymiary wg
rysunku)
Ilość
Nr
rysunku
Opis wymagań – projekt techniczny
Opis wymagań - realizacja
1
04
 wszystkie wymiary należy sprawdzić w naturze;
 dostosować konstrukcję do ciężaru obiektów planowanych
do ekspozycji – rzeźba (konsultacja z wyznaczonymi osobami
ze strony zleceniodawcy i projektantem);
 uwzględnić rewizje w miejscach mocowania monitorów oraz
lokalizacji gniazd elektrycznych;
 uwzględnić w projekcie zabudowy odprowadzenie ciepłego
powietrza wytwarzanego przez AV;
 przewidzieć wewnętrzne oświetlenie w wybranych szufladach
(konsultacja z wyznaczonymi osobami ze strony
zleceniodawcy i projektantem);
 wykonać projekt wraz z niezbędnymi obliczeniami
wytrzymałościowymi;
 wybrać i zatwierdzić u zleceniodawcy i projektanta wszystkie
materiały wykończeniowe stosowane w meblu;
 uwzględnić w projekcie zabudowy instalację pętli indukcyjnej
dla osób z dysfunkcją słuchu umieszczonej w progach i
listwach przypodłogowych.
 materiały :
Fronty i zabudowa ściany wg projektu: płyta MDF
fornirowana i ściana magnetyczna (zgodnie z projektem);
Cokół: materiał wodoodporny, perforowany, malowany
proszkowo na kolor forniru;
 wykończenie: powłoka zewnętrzna mebla z lakieru
bezbarwnego półmat, odpornego na uderzenia i
zarysowania;
 kolory i materiały wykończeniowe – fornir jasny (np. dąb,
brzoza) do ustalenia ze zleceniodawcą i projektantem na
podstawie próbek docelowych powierzchni;
 szuflady i szafki z możliwością zamykania na klucz;
 przewidzieć w projekcie miejsce na realizowane w
późniejszym etapie instalacje (instalacja elektryczna, AV);
 wszystkie narożniki i krawędzie zaoblone i sfazowane
(wymogi bezpieczeństwa);
 w ostatecznym wyborze materiałów uwzględnić
instalację pętli indukcyjnej dla osób z dysfunkcją słuchu
umieszczonej w progach i listwach przypodłogowych;
Dokładne wymiary zaznaczonych na rysunku mebla otworów
do wycięcia do ustalenia ze zleceniodawcą i projektantem na
etapie wykonawczym projektu.
Uwaga: wykonawca zobowiązany jest do przedstawienia
próbki cokołu z perforacją. Wykonawca zobowiązany jest do
przedstawienia systemu szuflad z wewnętrznym
podświetleniem w celu weryfikacji jakości i technologii oraz
propozycji uchwytów i zamka.
1
2
M_1/01_01a – uchwyt do
monitora 26 cali
1
04







3
M_1/01_01c – uchwyt do
monitora 26 cali
1
04









4
M_1/01_02A-B – zabudowa
ze zlewami
1
05






5
M_1/01_03 A– zabudowa
istniejącego komina
1
06
wszystkie wymiary należy sprawdzić w naturze;
kolor czarny;
z regulacją pochylenia;
maksymalny udźwig 75kg;
możliwość montażu ekranu: 23-42 cali
szerokość rozstawu otworów montażowych: minimalna
45mm, maksymalna 420mm;
wysokość rozstawu śrub: minimalna 50mm, maksymalna
237mm;;
regulacja pionowa: od -10 do +10 stopni;
wbudowana poziomica
kolor czarny;
z pełną regulacją (uchylno-obrotowy);
możliwość montażu ekranu: 23-42cali
szerokość rozstawu otworów montażowych: maksymalnie
510cm;
wysokość rozstawu otworów montażowych: minimalna
regulacja pochylenia: od -15 do +15 stopni;
regulacja obrotu: 180 stopni (-90/+90);
regulowana odległość ekranu od ściany: maksymalnie 645mm
wszystkie wymiary należy sprawdzić w naturze z
zachowaniem wytycznych dot. dostosowania dla osób na
wózkach inwalidzkich, elektrycznych i aktywnych;
wybrać i zatwierdzić u zleceniodawcy i projektanta wszystkie
wybrać i zatwierdzić u zleceniodawcy i projektanta elementy
wyposażenia (zamki do szuflad, zlew, baterie do zlewu,
mobilny kosz na śmieci);
 uwzględnić rewizje w miejscach mocowania monitorów oraz
2
modelu uchwytu przed montażem.
 materiały: stal nierdzewna
 3 baterie do zlewu z przedłużoną rączką uruchamiającą;
umieszczonej w progach i listwach przypodłogowych;
(wymogi bezpieczeństwa).
Uwaga: wykonawca zobowiązany jest do zatwierdzenia u
zleceniodawcy i projektanta elementów wyposażenia (zamki
do szuflad, zlew, baterie do zlewu, mobilny kosz na śmieci);
 materiały :
Fronty i zabudowa ściany: płyta MDF fornirowana;
powietrza wytwarzanego przez ekran;
materiały wykończeniowe stosowane w zabudowie;
 wybrać i zatwierdzić u zleceniodawcy i projektanta elementy
wyposażenia (zamki do szuflad, haczyki, uchwyt do monitora,
kółka do stolika);
6
M_1/01_03 A– uchwyt do
monitora 26 cali
1
06







7
M_1/01_03 B-D – zabudowa
istniejącego komina
1
07







kolor czarny;
możliwość montażu ekranu: 23-42cali
510cm;
regulowana odległość ekranu od ściany: maksymalnie 645mm
uwzględnić rewizje w miejscach mocowania monitorów oraz
uwzględnić w projekcie zabudowy odprowadzenie ciepłego
wybrać i zatwierdzić u zleceniodawcy i projektanta wszystkie
3
 wykończenie – powłoka zewnętrzna mebla z lakieru
bezbarwnego półmatowego, odpornego na uderzenia i
zarysowania;
podstawie gotowych próbek i próbek docelowych
powierzchni;
próbki cokołu z perforacją.
 materiały :
Fronty i zabudowa ściany: płyta MDF fornirowana;
 wykończenie – powłoka zewnętrzna mebla z lakieru
bezbarwnego półmatowego, odpornego na uderzenia i
zarysowania;
 należy przewidzieć kółka do stołu z blokadą oraz
uwzględnić obciążenie stolika przy wyborze
 wybrać i zatwierdzić u zleceniodawcy i projektanta elementy
wyposażenia (zamki do szuflad, haczyki, uchwyt do monitora,
kółka do stolika);
8
M_1/01_04 – stół
warsztatowy
1
08
 wykonać projekt konstrukcyjny wraz z niezbędnymi
obliczeniami wytrzymałościowymi;
 uwzględnić ergonomię użytkowników w wieku 7-11 lat;
 uwzględnić możliwość regulacji wysokości stołu w granicach
min. wys.: 60cm, max. - wys.:80cm od posadzki przy
założeniu, że użytkownikiem jest dziecko w wieku od 7 lat
(górna granica wieku nieokreślona);
9
M_1/01_05 – krzesła do
stołu warsztatowego
12
-
 uwzględnić spójność projektu krzeseł z projektem stołu
warsztatowego M_1/01_04;
 uwzględnić ergonomię użytkowników w wieku 7-11 lat;
 uwzględnić lekkość i gabaryty krzesła przy założeniu, że
użytkownikiem jest dziecko w wieku od 7 lat (górna granica
wieku nieokreślona);
4
odpowiednich kółek (konsultacja dot. dokładnego
przeznaczenia mebla z wyznaczonymi osobami ze strony
powierzchni;
przedstawienia propozycji uchwytów i zamka do szuflad.
 materiały: płyta wodoodporna MDF fornirowana;
 wykończenie – mebel odporny na uderzenia i
zarysowania;
 kolory i materiały wykończeniowe – fornir jasny
malowany na biało, półmat np.: RAL 9010, 9016;
 do ustalenia ze zleceniodawcą i projektantem na
powierzchni;
rozwiązania kawaletów i ich blokady w blacie. Wykonawca
zobowiązany jest do przedstawienia gotowego prototypu
stołu z możliwością regulacji wysokości blatu po obróbce
przed lakierowaniem w celu weryfikacji jakości wykonania
oraz geometrii.
 materiały: drewno malowane na biało, półmat np.: RAL
9010, 9016;
 wykończenie – mebel odporny na uderzenia i
zarysowania; materiał i kolory do ustalenia ze
zleceniodawcą i projektantem na podstawie gotowych
próbek i próbek docelowych powierzchni;
prototypu krzesła.
10
M_1/01_06 – zabudowa
ścienna stalowo –
drewniana dla edukacji
1
09
11
ścienna na narzędzia
1
10
 uwzględnić możliwość regulacji wysokości siedziska w
granicach min. wys.: 45cm – max. wys. 60cm od posadzki
oraz dwa podnóżki na wys.10cm i 18cm od posadzki przy
założeniu, że użytkownikiem jest dziecko w wieku od 7 lat
(górna granica wieku nieokreślona);
 dostosować konstrukcję do ciężaru składowanych elementów
 uwzględnienie regulacji wysokości półek poprzez łatwy
demontaż i montaż;
 uwzględnić wykonanie wyposażenia w postaci 4 drewnianych
skrzyń na kółkach na glinę i narzędzia edukacyjne wym.
przybliżone: wys.: 45cm, szer.: 60-80cm, gł.: 35-40cm
 dostosować konstrukcję do ciężaru płaszczyzny;
 uwzględnić system zdejmowania ekranu z konstrukcji w łatwy
sposób;
 uwzględnić możliwość wymiary grafiki w ekranie poprzez
demontaż frontowej płyty pleksi;
5
 materiały:
Półki: płyta MDF, kolor biały półmat np.: RAL 9010, 9016,
krawędzie lekko frezowane;
Elementy stalowe: malowane proszkowo na kolor biały
np.: RAL 9010, 9016, mat.
 docelowe kolory do ustalenia ze zleceniodawcą i
projektantem na podstawie gotowych próbek i próbek
malowania docelowych powierzchni;
 wykończenie: mebel odporny na uderzenia i zarysowania;
 wybrane i wskazane przez zleceniodawcę narożniki i
krawędzie zaoblone i sfazowane (wymogi
bezpieczeństwa);
umieszczonej w progach i listwach przypodłogowych.
Uwaga wykonawca musi skonsultować projekt skrzyń ze
zleceniodawcą oraz projektantem przed jego realizacją.
 materiały:
Płyta MDF, kolor biały mat np.: RAL 9010, 9016;
Płyta pleksi bezbarwna;
Elementy stalowe: malowane proszkowo na kolor biały
lub jasno szary np.: RAL 7047, 9003, 9010, 9016, mat;
 docelowe kolory do ustalenia ze zleceniodawcą i
projektantem na podstawie gotowych próbek i próbek
malowania docelowych powierzchni;
 wykończenie: mebel odporny na uderzenia i zarysowania;
 wybrane i wskazane przez zleceniodawcę narożniki i
krawędzie zaoblone i sfazowane (wymogi
bezpieczeństwa);
12
M_1/01_08– roleta
wysłaniająca okno
3
-
13
M_1/02_01 A-B – zabudowa
z płyty GK na monitor
dotykowy 55 cali
1
11
14
M_1/02_01 A-B – uchwyt do
monitora 55 cali
1
11







dobrać roletę, jej materiał oraz wymiary;
zaprojektować sposób mocowania;
zapewnić łatwy dostęp do grzejnika;
zatwierdzić u zamawiającego i projektanta koncepcję;
wykonać projekt konstrukcyjny wraz z niezbędnymi
obliczeniami uwzględniającymi ciężar ekranu;
 wykonać projekt instalacji elektrycznej zasilającej monitor
dotykowy;
 zatwierdzić ww. projekty pod względem plastycznym, BHP,
ergonomii pracy i obsługi niepełnosprawnych (u osób i
instytucji wskazanych przez Zamawiającego);
zaprojektowanych rozwiązań prze realizacją.
















kolor czarny;
możliwość montażu ekranu: 30-63 cale
800cm;
regulowana odległość ekranu od ściany: maksymalnie
645mm;
6




w oknach w pomieszczeniu 1/01
roleta obsługiwana ręcznie;
tkanina dwustronnie barwiona;
wymiar minimalny = wymiar okna;
montaż;
technologia wykonania: konstrukcja stalowa, płyta GK
malowana na kolor jasny szary np.: RAL 7047, 9003,
9010, 9016, mat;
cokół malowany proszkowo na kolor jasny szary np.: RAL
7047, 9003, 9010, 9016, mat;
przewidzieć w projekcie miejsce na realizowane w
wykończenie: zabudowa odporna na uderzenia i
zarysowania szczególnie w części, gdzie odkładane są
krzesła składane;
w ostatecznym wyborze materiałów uwzględnić
15
wnęki
1
11
 uwzględnić ciężar urządzenia skanującego w zabudowie;
 uwzględnić połączenie skanera z monitorem AV_1/02_02 na
ścianie obok (mebel M_1/01_01C) tak, aby w łatwy sposób
można było dokonać zmiany kabli etc.;
16
M_1/02_03 - ława do
siedzenia
1
12
 uwzględnić uśrednioną ergonomię nastolatka i dorosłego
człowieka;
 przewidzieć boczne podparcie dla osób starszych i mających
problemy z poruszaniem się;
17
M_1/02_04 - pufy dla dzieci
do siedzenia
15
-
7
 materiały :
Fronty i zabudowa ściany wg projektu: płyta MDF
matowa w kolorze ściany (należy dobrać odpowiedni
odcień z palety RAL i skonsultować ze zleceniodawcą);
proszkowo na kolor ściany;
 wykończenie: powłoka zewnętrzna mebla odporna na
uderzenia i zarysowania;
 kolory i materiały wykończeniowe – płyta MDF w kolorze
ściany – biel (odcień z palety RAL) do ustalenia ze
zleceniodawcą i projektantem na podstawie próbek
docelowych powierzchni;
 zabudowa z możliwością zamykania na klucz;
 uwzględnić łatwy dostęp do skanera
(włączanie/wyłączanie);
przedstawienia propozycji uchwytów i zamka.
 mebel w płyty MDF fornirowanej;
powierzchni;
 siedzisko odporne na zabrudzenia, wytrzymałe;
prototypu/modelu siedziska.
 siedzisko tekstylne wzmocnione włóknem szklanym,
odporne na zabrudzenia, wytrzymałe;
prototypu/modelu wybranego krzesła składanego.
18
19
20
21
 uwzględnić ciężar i wymiary pufy pod kątem małych
użytkowników (7-11 lat)
 wym.: wys: 24cm , podst: 47cm , poj: 75l
 siedziska posiadające atest PZH, bezpieczne dla dzieci w
wieku +3 lata.
M_1/02_05 – drzwi szklane
1
matowe
 wykonać projekt wraz z niezbędnymi obliczeniami;
 uwzględnić możliwość łatwego transportu do docelowej sali;
 uwzględnić parametry akustyczne;
 uwzględnić możliwość zamknięcia drzwi na klucz;
 zatwierdzić projekt u zleceniodawcy i projektanta;
 z oznaczeniami na drzwiach oznaczeń kolorystycznych dla
osób z dysfunkcją wzorku.
projektu drzwi przed ich realizacją.
M_1/02_06 – roleta
1
wysłaniająca okno
 dobrać roletę, jej materiał oraz wymiary;
 zaprojektować sposób mocowania;
 zapewnić łatwy dostęp do grzejnika;
 zatwierdzić u zamawiającego i projektanta koncepcję;
Rozwiązania dla osób i grup o specjalnych potrzebach
Projekt i wykonanie
1
 wykonać projekty:
kompletu informacji z
kmpl.
 podpisy pod obiekty (wg projektu graficznego);
tekstem w alfabecie Braille’a
 opisy wybranych zagadnień omawianych na ekspozycji;
oznaczonych wypukłymi
Uwaga: projekt wymaga konsultacji z wyznaczonymi osobami ze
cyframi arabskimi
strony zleceniodawcy i projektantem.
Usługi
Montaż wystawy
1

kmpl.
8
 technologia wykonania do akceptacji przez
zleceniodawcę i projektanta;
 szkło hartowane;





w oknie w pomieszczeniu 1/02
roleta obsługiwana ręcznie;
tkanina dwustronnie barwiona;
wymiar minimalny = wymiar okna;
montaż;
 wykonać w technologii uzgodnionej ze zleceniodawcą i
projektantem;
 ustawienie i montaż wszystkich mebli i elementów
wykończenia wnętrza;
 montaż oświetlenia;
 montaż i próbne uruchomienie wyposażenia AV;
 dostosowanie harmonogramu montażu do pozostałych
ekip prowadzących prace budowlane, remontowe i
malarskie;

Załacznik nr 9_Koncepcja wyposażenia

Transkrypt

Podobne dokumenty

Koncepcja (1) - Łazienki Królewskie

Formularze przelewu i wpłaty gotówkowej

Wymiary drzwi szklanych

POROZUMIENIE (ZLECENIE BROKERSKIE)

WZÓR WYPOWIEDZENIA UMOWY ................................................... ......

Ramka na zdjęcie

Łóżko karpiowe niemieckiej firmy Kogha. Jest bardzo

- Pojemnosc: 1 GB - 16 GB - Obudowa metalowa
