Laboratorium Orckit HDSL
To laboratorium ma na celu praktyczne zapoznanie studentów z zasadą działania
i konfiguracją modemów Orckit HDSL.
Przed rozpoczęciem realizacji ćwiczeń należy zapoznać się z zagadnieniami
dotyczącymi takich rzeczy jak:

Podstawy sieci komputerowych

Technologia xDSL (HDSL)

PPPoE, PPPoA

Podstawy administracji Windows Server 2003R2.

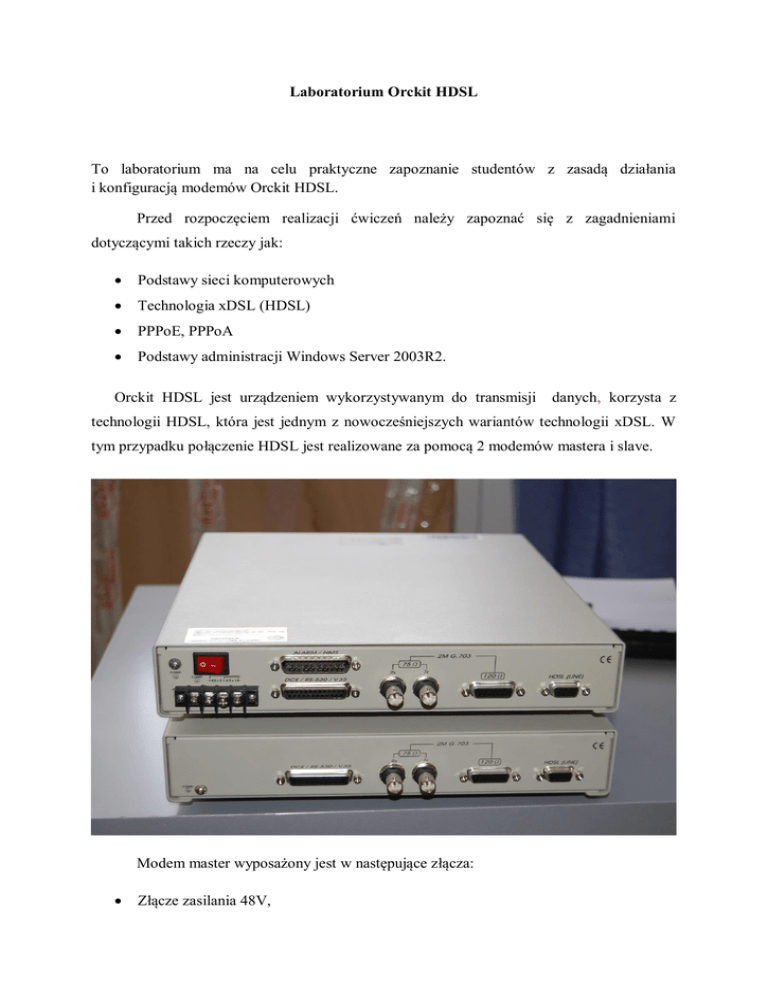

Orckit HDSL jest urządzeniem wykorzystywanym do transmisji
danych, korzysta z
technologii HDSL, która jest jednym z nowocześniejszych wariantów technologii xDSL. W
tym przypadku połączenie HDSL jest realizowane za pomocą 2 modemów mastera i slave.
Modem master wyposażony jest w następujące złącza:

Złącze zasilania 48V,

Złącze Alarm – wykorzystany został styk DB-25M, służy do przesyłu informacji o
alarmach,

Złącze DCE/RS-530/V.35 – wykorzystany został styk DB-25F, służy do podłączenia
urządzenia DCE za pomocą interfejsu RS-530 lub V.35,

2M G.703 – wykorzystane zostały dwa rodzaje styków – koncentryczny 75Ω oraz
120Ω DB-15F, złącza służą do podłączenia urządzenia przy wykorzystaniu standardu
G.703,

HDSL (Line) – wykorzystany został styk DB-9F – służy do podłączenia linii HDSL
do modemu slave.
Modem slave nie posiada złącza zasilania ponieważ jest ono dostarczane przy użyciu linii
HDSL. Nie posiada również złącza Alarm.
W celu przeprowadzenia konfiguracji modemów w pierwszej kolejności należy
połączyć się z serwerem wykorzystując wirtualny pulpit (IP: 192.168.130.30, login: Orckit,
hasło: student). Następnie należy uruchomić program Hyper Terminal, wybrać odpowiedni
port COM modemu master (zgodny z dokumentacją dostępną na pulpicie serwera) i ustawić
następujące parametry połączenia:
- Szybkość (baud rate): 9600,
- Bit danych: 8,
- Bit stopu: 1,
- Parzystość: Brak,
- Sprzętowa kontrola przepływem: brak.
Po nawiązaniu połączenia pojawi się następujący ekran:
Charakterystyka poszczególnych menu wygląda następująco:
1. Configuration – za pośrednictwem tego menu można dokonać konfiguracji
poszczególnych modemów, konfiguracji interfejsów, pozyskać informacje na temat
hardware’u i software’u poszczególnych modemów, konfiguracji RPF (zdalnego
zasilania modemu slave), zakresu alarmów oraz wysłać konfigurację do modemu
slave.
2. Diagnostics – z poziomu tego menu można przeprowadzić diagnostykę łącza E1 i
HDSL, pozyskać informację o poborze prądu generowany przez modem slave, wyniku
testu wykonanego podczas rozruchu modemów oraz komunikaty błędów.
3. Maintenance – za pośrednictwem tego menu można dokonać różnego rodzaju testów i
pomiarów, takich jak: ustawienie pętli na łączu E1 lub HDSL, test BER (Bit Error
Rate), pomiaru szumów, skonfigurować datę i czas, wymusić start HDSL.
4. Remote Control – zdalne połączenie z modemem slave.
Dokładna struktura poszczególnych menu została przedstawiona poniżej.
Struktura Menu:
Zadanie 1.

Skonfiguruj datę i czas na modemie master,

Odczytaj wersję software’u i hardware’u obydwu modemów,

Sprawdź czy zdalne zasilanie modemu slave jest włączone, jeśli nie to uruchom je,

Odczytaj pobór prądu generowany przez modem slave,

Sprawdź czy test wykonany przy rozruchu przebiegł bez problemów (Power-On test),

Przeglądnij rejestr błędów, które wystąpiły (Fault Management Log),

Zaktualizuj zdalnie konfigurację modemu slave.
Zadanie 2.

Sprawdź status linii HDSL,

Dokonaj pomiaru szumów, uzasadnij otrzymany wynik,

Wyłącz modem slave (Remote Power) i dokonaj ponownie pomiaru szumów,

Ponownie uruchom modem slave, wymuś start linii HDSL,

Zmodyfikuj format ramki na 30B+D oraz tryb działania modemów na nie
przezroczysty,

Ustaw pętlę na łączu E1 Remote,

Przeprowadź test BER, uzasadnij otrzymany wynik.
