Przedmiot, cel i zakres opracowania

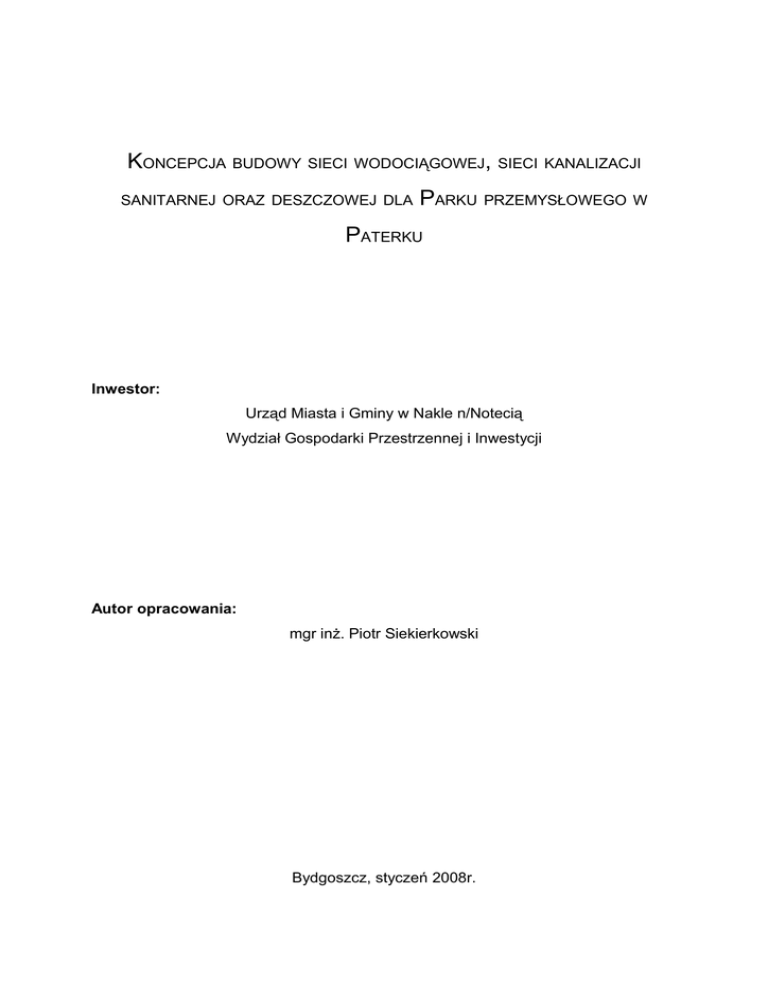

KONCEPCJA BUDOWY SIECI WODOCIĄGOWEJ, SIECI KANALIZACJI
SANITARNEJ ORAZ DESZCZOWEJ DLA
PARKU PRZEMYSŁOWEGO W
PATERKU
Inwestor:
Urząd Miasta i Gminy w Nakle n/Notecią
Wydział Gospodarki Przestrzennej i Inwestycji
Autor opracowania:
mgr inż. Piotr Siekierkowski
Bydgoszcz, styczeń 2008r.
Spis treści
1. Przedmiot, cel i zakres opracowania..................................................................................3
2. Podstawa opracowania........................................................................................................3
3. Dane wyjściowe założenia techniczne..............................................................................4
4. Założenia techniczne.............................................................................................................5
4.1 Sieć wodociągowa...........................................................................................................5
4.2 Sieć kanalizacji sanitarnej................................................................................................6
4.3 Sieć kanalizacji deszczowej.............................................................................................7
5. Analiza ekonomiczna przyjętych rozwiązań......................................................................8
5.1 Sieć wodociągowa...........................................................................................................8
5.2 Sieć kanalizacji deszczowej.............................................................................................8
5.3 Sieć kanalizacji sanitarnej................................................................................................9
6. Wytyczne realizacji inwestycji.............................................................................................10
6.1 Roboty ziemne.................................................................................................................10
6.2 Odtwarzanie dróg...........................................................................................................11
6.3 Odtwarzanie innych uszkodzeń....................................................................................11
6.4 Zasilanie placu budowy.................................................................................................11
6.5 Oznakowanie i zabezpieczenie placu budowy........................................................12
7. Uwagi i wytyczne dla wykonawcy.....................................................................................12
8. Wykaz norm i przepisów.......................................................................................................13
1. Przedmiot, cel i zakres opracowania
Przedmiotem opracowania jest koncepcja sieci wodociągowej, kanalizacji sanitarnej i
deszczowej dla Parku przemysłowego w Paterku. Zakres opracowania obejmuje
przedstawienie
proponowanych
rozwiązań
technicznych
mających
na
celu
dostarczenie wody oraz odprowadzenie ścieków sanitarnych i deszczowych ze
wszystkich działek wchodzących w skład Parku przemysłowego. Zgodnie z
ustaleniami
dokonanymi
rozwiązania
techniczne
z
Inwestorem
umożliwiające
niniejsze
etapowanie
opracowanie
przyszłej
przedstawia
inwestycji.
Po
przeanalizowaniu układu terenowo – przestrzennego oraz możliwości dostarczenia i
odbioru
mediów
przez
gestorów
sieci,
w
opracowaniu
założono
podział
rozpatrywanej inwestycji na trzy niezależne etapy realizacyjne. Etapy wynikają z
przyjętego podziału Parku na trzy strefy: część północno – wschodnią, część
północno – zachodnią oraz część południową. Granicę stref stanowi zaproponowany
układ
drogowy.
Opracowanie
obejmuje
również
wskaźnikową
wycenę
przewidywanego zakresu prac budowlanych.
2. Podstawa opracowania
Podstawą do wykonania koncepcji były następujące materiały:
•
Mapa orientacyjna terenu – Oferta terenowa Parku przestrzennego w skali
1:1000,
•
Uzgodnienia dokonane z Inwestorem,
•
Uzgodnienia międzybranżowe,
•
Warunki techniczne przyłączeniowe wydane przez gestorów sieci,
•
Aktualne normy i przepisy techniczno-budowlane.
3. Dane wyjściowe założenia techniczne
Przedstawione w niniejszym opracowaniu rozwiązania techniczne powstały w
oparciu o „Ofertę dot. zagospodarowania części terenu” dotyczącą Parku
przemysłowego w Paterku. Przywołana „Oferta” zakłada podział Parku na działki o
powierzchni min. 3000m2 dla terenów przemysłowych, oraz min. 2000m2 dla terenów
przemysłowo rzemieślniczych. Dla terenów przemysłowych zakłada się lokalizację
składów, magazynów, hurtowni, centrów logistycznych z dopuszczeniem obiektów
usługowych poza usługami publicznymi. Na tych terenach wyklucza się lokalizację
zabudowy mieszkaniowej oraz obiektów zamieszkania zbiorowego, w tym usług
turystycznych w obiektach hotelowych. Dla terenów przemysłowo rzemieślniczych
dopuszcza się lokalizację zabudowy mieszkaniowej jednorodzinnej wolno stojącej,
lokali przeznaczonych na cele mieszkaniowe w budynkach o powierzchni nie
przekraczającej 150m2, zabudowy o funkcji usługowej z wyłączeniem obiektów o
funkcji usług publicznych, nieuciążliwego przemysłu i rzemiosła, magazynów,
składów, hurtowni, małych zakładów produkcyjnych, obiektów usług hotelarskich.
W przedmiocie koncepcji przywołana „Oferta” zakłada odprowadzenie ścieków
sanitarnych poprzez system sieci kanalizacyjnej grawitacyjnej i tłocznej do
oczyszczalni ścieków w Nakle. Jako miejsce przyłączenia wskazuje się drogę
wojewódzką nr 241 przebiegającą wzdłuż zachodniej granicy Parku. Zaopatrzenie w
wodę odbywać się będzie poprzez system wodociągowy wsi Paterek. Zasilenie z
magistrali wodociągowej przewidywanej do realizacji lokalizowanej w drodze
wojewódzkiej nr 241. Odprowadzenie wód deszczowych z obszaru Parku
realizowane będzie poprzez wewnętrzną sieć kanalizacji deszczowej do kolektora
zbiorczego w drodze wojewódzkiej nr 241, a następnie do rowu melioracyjnego
biegnącego wzdłuż torów kolejowych w kierunku północnym.
4. Założenia techniczne
Dla
przedstawionych
powyżej
założeń
programowych
dotyczących
Parku
przemysłowego przyjęto następujące rozwiązania techniczne:
4.1 Sieć wodociągowa
Zgodnie z warunkami technicznymi wydanymi przez gestora sieci w Nakle,
przyłączenie Parku przemysłowego nastąpi poprzez włączenie do planowanej sieci
wodociągowej biegnącej w drodze krajowej nr 241. W związku z powyższym w chwili
obecnej niemożliwe jest podanie parametrów sieci istniejącej.
Dla rozpatrywanego terenu przyjęto priorytet zapotrzebowania pożarowego wody
wodociągowej. Zgodnie z norma PN-B-02864 przyjęto dla całego terenu Parku
wydajność wodociągu wynoszącą 20dm3/s. Na trasie sieci wodociągowej przyjmuje
się lokalizację podziemnych hydrantów DN80 o wydajności 10dm3 każdy,
usytuowanych w odległości ca 150m od siebie. Zakłada się budowę sieci
wodociągowe w zakresie średnic 90 do 125 mm, rurociągi PE 80 SDR 13,6 PN10.
Zagłębienie wodociągu na całej długości sieci – 1,80m.
Przyjęte rozwiązanie umożliwi podłączenie do sieci wodociągowej każdej z
planowanych działek, oraz pokryje zapotrzebowanie p.poż. dla rozpatrywanego
terenu.
Zaproponowany układ sieci wodociągowej, z włączeniem od strony północnej do
magistrali zlokalizowanej w drodze wojewódzkiej gwarantuje możliwość podziału
planowanej inwestycji na trzy niezależne etapy.
Dla terenu Parku przemysłowego zakłada się budowę:
- rurociąg PE 80 90x6,7mm
- 434mb
- rurociąg PE 80 110x8,1mm
- 1100mb
- rurociąg PE 80 125x9,2mm
- 1401mb
Szczegóły rozwiązania przedstawiono w załączniku graficznym – mapie orientacyjnej
terenu.
4.2 Sieć kanalizacji sanitarnej
Dla danych dotyczących rozpatrywanego terenu zawartych w „Ofercie” przyjmuje się
dla całego Parku budowę sieci kanalizacji sanitarnej średnicy 200 mm, rurociągi
PVC-U SN 4, klasa N. Po analizie ukształtowania terenu zakłada się rozwiązanie
mieszane układu sieci kanalizacyjnej polegającej na budowie zbierających kanałów
grawitacyjnych oraz zbiorczych przepompowni ścieków. W związku ze specyficzną
charakterystyką terenu i widocznym podziałem Parku na cześć północna i
południową przewiduje się dwa niezależne układy grawitacyjno ciśnieniowe. Ścieki
sanitarne poprzez system kanałów grawitacyjnych, przepompownie ścieków i kanały
tłoczne dostarczone zostaną do planowanego kolektora zbiorczego biegnącego
wzdłuż drogi wojewódzkiej nr 241. Zagłębienie kanałów grawitacyjnych w granicach
1,00m do 4,00m. Ilość powstających ścieków zgodnie z literaturą przyjęto na
poziomie 43,2m3/d/ha.
Dla terenu Parku zakłada się budowę:
- rurociąg PVC ø200mm
3150mb
Szczegóły rozwiązania przedstawiono w załączniku graficznym – mapie orientacyjnej
terenu.
Jako uzbrojenie sieci kanalizacyjnej proponuje się studnie rewizyjne zlokalizowane w
odległości max 50m od siebie, wykonane z kręgów żelbetowych średnicy 1,0 lub
1,2m.
Ze względu na istniejące ukształtowanie terenu, wymagane minimalne spadki
kanałów oraz minimalne i maksymalne głębokości ich ułożenia, zachodzi
konieczność połączenia sieci grawitacyjnej z siecią ciśnieniową.
W tym celu zaproponowano wykonanie tłoczni ścieków firmy „STRATE” wraz z
rurociągami tłocznymi z PE.
Tłocznie ścieków firmy „STRATE” typu AWALIFT, są urządzeniami zbudowanymi
w oparciu o opatentowany przez firmę system, będący kombinacją pomp
wirnikowych i zabudowanych w zamkniętym zbiorniku komór do oddzielania
zawartych w ściekach stałych zanieczyszczeń. Zastosowane wielokanałowe pompy
wirnikowe o wydatku do 800 m3/h umożliwiają tłoczenie ścieków na znaczne
odległości. Tłocznie AWALIFT to zamknięte, szczelne urządzenia, w których zawarte
w ściekach ciała stałe są separowane poza pompami. System separowania ciał
stałych
umożliwia
optymalna
ochronę.
Narażonych
na
uszkodzenia
pomp
wirnikowych. Urządzenia te, zabudowane w suchych komorach, nie wymagają
stosowania stref ochronnych i zapewniają bezpieczne warunki pracy dla ich obsługi.
Tłocznie AWALIFT wyróżnia: niezawodność, wysoka sprawność, niskie koszty
eksploatacji oraz długa żywotność. Jest to technologia tłoczenia ścieków wyższa od
pompowni tradycyjnych z pompami zanurzeniowymi.
Warunkiem koniecznym etapowania inwestycji polegającej na budowie kanalizacji
sanitarnej jest wykonanie pompowni ścieków dla północnej części Parku. Część
południowa Parku stanowi niezależny rejon i umożliwia realizacje w dowolnym
momencie.
4.3 Sieć kanalizacji deszczowej
Dla rozpatrywanego terenu przyjęto budowę kanalizacji deszczowej dla odwodnienia
dróg i placów manewrowych. Zgodnie z normą PN-92/B-01707 przyjęto natężenie
deszczu na poziomie 150 dm3/s/ha. Zakłada się budowę sieci kanalizacji deszczowej
w zakresie średnic 200 do 500 mm, rurociągi PVC-U SN 4, klasa N. Ze względu na
ukształtowanie terenu, podobnie jak dla sieci kanalizacji sanitarnej proponuje się
układ mieszany grawitacyjno ciśnieniowy z odprowadzeniem do kolektora zbiorczego
planowanego w drodze wojewódzkiej nr 241. W zakresie urządzeń tłoczących ścieki
proponuje się zastosowanie tradycyjnych przepompowni ścieków z pompami
zatapialnymi.
Jako uzbrojenie sieci kanalizacyjnej proponuje się studnie rewizyjne zlokalizowane w
odległości max 50m od siebie, wykonane z kręgów żelbetowych średnicy 1,0 lub
1,2m.
Dla rozpatrywanego terenu zakłada się:
- rurociąg PVC ø200mm
1235mb
- rurociąg PVC ø250mm
725mb
- rurociąg PVC ø315mm
432mb
- rurociąg PVC ø400mm
310mb
- rurociąg PVC ø500mm
382mb
Szczegóły rozwiązania przedstawiono w załączniku graficznym – mapie orientacyjnej
terenu.
5. Analiza ekonomiczna przyjętych rozwiązań
5.1 Sieć wodociągowa
Zakłada się budowę sieci wodociągowe w zakresie średnic 90 do 125 mm, rurociągi
PE 80 SDR 13,6 PN10. Roboty ziemne zmechanizowane z transportem urobku na
odległość do 1 km.
Wskaźnikowa wartość prac w odniesieniu do 1 mb rurociągu, dla czynników
cenotwórczych wynoszących Kp=70%, Z=10%, R=12,00zł, wynosi:
-
dla rurociągu PE 80 90x6,7mm
– 135,32 zł,
-
dla rurociągu PE 80 110x8,1mm
– 147,56 zł,
-
dla rurociągu PE 80 125x9,2mm
– 156,93 zł.
Dla rozpatrywanego terenu zakłada się:
- rurociąg PE 80 90x6,7mm
- 434mb x 135,32
- rurociąg PE 80 110x8,1mm
- 1100mb x 147,56 = 162.316,00 zł
- rurociąg PE 80 125x9,2mm
- 1401mb x 156,93 = 219.858,93 zł
- armatura sieci wodociągowej
= 58.728,88 zł
= 75.000,00 zł
RAZEM A: 515.903,81 zł
ETAP 1 : 238.560,45 zł
ETAP 2: 137.605,32 zł
ETAP 3: 139.738,04 zł
5.2 Sieć kanalizacji deszczowej
Zakłada się budowę sieci kanalizacji deszczowej w zakresie średnic 200 do 500 mm,
rurociągi PVC-U SN 4, klasa N. Roboty ziemne zmechanizowane z transportem
urobku na odległość do 1 km.
Wskaźnikowa wartość prac w odniesieniu do 1 mb rurociągu, dla czynników
cenotwórczych wynoszących Kp=70%, Z=10%, R=12,00zł, wynosi:
- dla rurociągu PVC ø200mm
– 195,03 zł
- dla rurociągu PVC ø250mm
– 208,67 zł
- dla rurociągu PVC ø315mm
– 263,98 zł
- dla rurociągu PVC ø400mm
– 426,79 zł
- dla rurociągu PVC ø500mm
– 579,31 zł
Dla rozpatrywanego terenu zakłada się:
- rurociąg PVC ø200mm
1235mb x 195,03
= 240.862,05 zł
- rurociąg PVC ø250mm
725mb x 208,67
= 151.285,75 zł
- rurociąg PVC ø315mm
432mb x 263,98
= 114.039,36 zł
- rurociąg PVC ø400mm
310mb x 426,79
= 132.304,90 zł
- rurociąg PVC ø500mm
382mb x 579,31
= 221.296,42 zł
- obiekty na sieci kanalizacyjnej
= 85.000 zł
RAZEM B: 944.788,48 zł
ETAP 1 : 579.437,33 zł
ETAP 2: 182.884,79 zł
ETAP 3: 182.466,36 zł
5.3 Sieć kanalizacji sanitarnej
Zakłada się budowę sieci kanalizacji sanitarnej średnicy 200 mm, rurociągi PVC-U
SN 4, klasa N. Roboty ziemne zmechanizowane z transportem urobku na odległość
do 1 km.
Wskaźnikowa wartość prac w odniesieniu do 1 mb rurociągu, dla czynników
cenotwórczych wynoszących Kp=70%, Z=10%, R=12,00zł, wynosi:
- dla rurociągu PVC ø200mm
– 195,03 zł
Dla rozpatrywanego terenu zakłada się:
- rurociąg PVC ø200mm
3150mb x 195,03
- obiekty na sieci kanalizacyjnej
RAZEM C: 774.344,45 zł
= 614.344,45 zł
= 160.000,00 zł
ETAP 1 : 331.368,82 zł
ETAP 2: 219.658,79 zł
ETAP 3: 223.316,84 zł
6. Wytyczne realizacji inwestycji
6.1 Roboty ziemne
W trakcie wykonywania robót ziemnych należy przestrzegać zaleceń zawartych w
normie PN-B-10736. Przewiduje się prowadzenie robót ziemnych w wykopach
wąskoprzestrzennych o ścianach umocnionych szalowaniem pełnym, z wyprasek
stalowych. Zamiennie można stosować szczelne szalunki systemowe, które
gwarantować będą bezpieczne wykonanie robót w warunkach przedstawionych w
projekcie. Pozioma obudowa wykopu powinna wystawiać co najmniej 15cm ponad
szczelnie przylegający teren w celu zabezpieczenia wykopów przed zalaniem wodą z
opadów
atmosferycznych.
Istniejące
uzbrojenie
w
świetle
wykopu
należy
zabezpieczyć poprzez obudowanie i podwieszenie w wykopie. Roboty należy
prowadzić od studzienki do studzienki z wywozem całego urobku na czasowy odkład.
Dno wykopu do ułożenia rur kanalizacyjnych należy odpowiednio przygotować:
wybrać bryły gruntów spoistych i wyrównać warstwą piasku określoną dla danego
rodzaju rur (20cm warstwa zagęszczania, 10cm warstwa luźna). Jeżeli w dnie
wykopu są piaski i zostały rozluźnione, to trzeba je dogęścić. Przewody układać w
wykopie wg technologii określonej przez producenta zakupionych rur (dotyczy
posadowienia oraz obsybki rur). Każda rurę wykonanego odcinka przewodu należy w
środku jej długości zakotwić lub obsypać warstwą ziemi lub piasku, celem
zabezpieczenia przed wyboczeniem w płaszczyźnie pionowej w czasie próby
szczelności. Po wykonaniu próby szczelności przewodu, można przystąpić do
zasypania wykopu poczynając od gniazd pod złączami, przez wypełnienie ich ziemią
sypką i starannie ubicie. Następnie wykonać obsypkę rurociągu szczególnie
starannie w warstwie ochronnej zasypu (co najmniej 0,30m ponad wierzch
przewodu) zagęszczać ubijakiem ręcznym po obu stronach przewodu. Warstwy
zasypu powyżej warstwy ochronnej zasypać gruntem rodzimym i zagęszczać
mechanicznie na całej szerokości wykopu, uzyskując zagęszczenie gruntu Is=1,0.
Jednocześnie z zasypywaniem przewodu należy stopniowo prowadzić rozbiórkę
obudowy wykopu, od dołu ku górze, po jednym elemencie z obu stron wykopu (przy
szalunku tradycyjnym).
6.2 Odtwarzanie dróg
Po ułożeniu kanalizacji i szczególnie starannie wykonanego zagęszczenia gruntu w
czasie zasypki wykopów wszystkie drogi należy odtworzyć do stanu pierwotnego. W
drogach utwardzonych – ul. Bydgoska asfalt przy studzienkach w przypadku jej
lokalizacji na poboczu poszerzyć tak, aby właz żeliwny w promieniu 1,0m miał
powierzchnię utwardzoną. Do stanu pierwotnego należy przywrócić wszystkie
wybrukowane, względnie wybetonowane wjazdy dla działek.
6.3 Odtwarzanie innych uszkodzeń
W każdym wypadku wykonawca robót zobowiązany jest do naprawy zniszczonego
obiektu pod nadzorem i na warunkach uzgodnionych z właścicielem. Stan techniczny
odbudowanego urządzenia nie może być gorszy od stanu pierwotnego.
6.4 Zasilanie placu budowy
Pobór prądu na czas budowy uzgodnić z Rejonem Energetycznym w Nakle. W
sprawie poboru wody oraz wskazania zrzutu wód gruntowych należy zwrócić się do
Gminnego Zakładu Komunalnego w Nakle.
6.5 Oznakowanie i zabezpieczenie placu budowy
Wykopy liniowe należy zabezpieczyć przez:
-ustawianie barierek zabezpieczających;
- oznakowanie znakami drogowymi;
- oświetlenie zgodnie z przepisami drogowymi i wymogami technicznymi.
7. Uwagi i wytyczne dla wykonawcy
1. Przed przystąpieniem do robót oraz w ich trakcie należy przestrzegać warunków
postawionych w klauzulach uzgadniających.
2. Całość robót objętych niniejszym opracowaniem należy wykonać zgodnie z
„Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych cz.
II”, „Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych”,
wytycznymi producentów rur.
Dopuszcza się zastosowanie innej technologii , czy producenta rur, lecz musi ona
spełniać wymagania techniczne przywołanych systemów – zmiany należy uzgodnić z
inspektorem nadzoru oraz z biurem autorskim.
3.
Wszystkie
wbudowane
materiały
i
urządzenia
powinny
mieć
aktualne
dopuszczenia do stosowania w budownictwie w Polsce atesty, aprobaty techniczne,
dopuszczenia UDT, deklaracje zgodności.
4. Wykonawca robót zobowiązany jest do zapewnienia mieszkańcom bezpiecznych
dojść do posesji oraz dojazdu pojazdom uprzywilejowanym.
5. Wykonawca przed przystąpieniem do realizacji powyższej inwestycji ma
bezwzględny obowiązek zapoznania się z treścią wszystkich uzgodnień, a w trakcie
prowadzenia
prac
na
bieżąco
dokonywania
wywiadów
z
poszczególnymi
właścicielami przed wkroczeniem na ich teren. Również przed przystąpieniem do
robót w miejscach spodziewanych kolizji, z istniejącą siecią podziemną należy
dokonać ręcznych wykopów na trasie projektowanych przewodów kanalizacyjnych
celem dokładnego zlokalizowania miejsc skrzyżowań oraz zbliżeń.
6. W trakcie wykonywania robót bezwzględnie należy przestrzegać przepisów BHP.
7. Realizacja prac może nastąpić po uprzednim wytyczeniu projektowanych
urządzeń przez odpowiednią jednostkę geodezyjną.
8. Inwestor winien zobowiązać wykonawcę robót do zgłaszania do inwentaryzacji
geodezyjnej przewody odkryte w trakcie wykonywania wykopów.
8. Wykaz norm i przepisów
Normy i przepisy jakie należy przestrzegać wykonując zewnętrzne sieci kanalizacji
sanitarnej i wodociągowej
1. PN-92/B-10735 Kanalizacja. Przewody kanalizacyjne. Wymagania i badania przy
odbiorze.
2. PN-B-10729 Kanalizacja – Studzienki kanalizacyjne;
3. PN-B-10725 Wodociągi – Przewody zewnętrzne – Wymagania i badania
4. PN-86/B-09700 Tablice orientacyjne do oznakowania uzbrojenia przewodów
wodociągowych;
5. PN-EN 752-4 Zewnętrzne systemy kanalizacyjne – Obliczenia hydrauliczne i
oddziaływanie na środowisko;
6. PN-B-10736 Roboty ziemne – Wykopy otwarte dla przewodów wodociągowych i
kanalizacyjnych – Warunki wykonania;
7. Rozporządzenie MGP i B z dnia 1.10.1993r. w sprawie BHP przy eksploatacji,
remontach i konserwacji sieci kanalizacyjnej.
8. PN-74/C-89200 Rury z nieplastikowanego polichlorku winylu. Wymagania i
badania.
9. PN-87/B-01070 Sieć kanalizacyjna zewnętrzna, obiekty i elementy wyposażenia –
terminologia
10. PN-93/H-74124 Zwieńczenia studzienek i wpustów kanalizacyjnych montowane
w nawierzchniach użytkowych poprzez pojazdy i pieszych – zasady konstrukcji,
badania typu i oznakowanie.
11. PN-B-06050:1999 Geotechnika. Roboty ziemne budowlane. Wymagania ogólne
12. PN-H-74051 Włazy kanałowe
13. BN-86/8971-08 Prefabrykaty budowlane z betonu. Kręgi betonowe i żelbetowe.
14. PN-85/C-89205 Rury kanalizacyjne z nieplastyfikowanego polichlorku winylu.
Wymiary
15. PN-EN 1295-1:1997 Obliczenia statyczne rurociągów ułożonych w ziemi w
różnych warunkach obciążenia. Część 1. Wymagania ogólne
16. Dz. U. 2003.080.0717 Ustawa o planowaniu i zagospodarowaniu przestrzennym
wraz z późniejszymi zmianami.
17. Dz. U. 2002.075.0690 Rozporządzenie Ministra Infrastruktury, z dnia 12.04.1994
r. “W sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich
usytuowanie”
18. Dz. U. 2003.047.0401 Rozporządzenie Ministra Infrastruktury z dnia 6 lutego
2003 r., w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót
budowlanych
19. Dz. U. 2006.156.1118 Prawo budowlane. Tekst jednolity
autor opracowania:
