WR81-800
© Sealed Air Corporation 2012, WR81-800, EI_WR81-800_PL_0612.fm

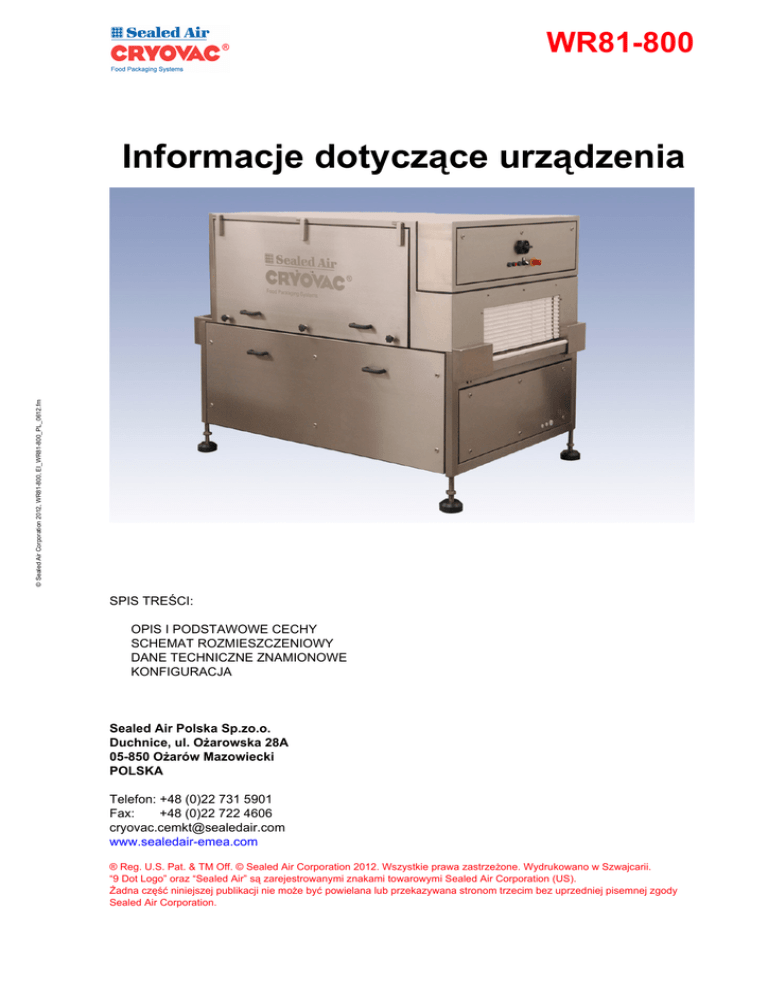

Informacje dotyczące urządzenia
SPIS TREŚCI:
OPIS I PODSTAWOWE CECHY
SCHEMAT ROZMIESZCZENIOWY
DANE TECHNICZNE ZNAMIONOWE
KONFIGURACJA
Sealed Air Polska Sp.zo.o.
Duchnice, ul. Ożarowska 28A
05-850 Ożarów Mazowiecki
POLSKA
Telefon: +48 (0)22 731 5901
Fax:
+48 (0)22 722 4606
[email protected]
www.sealedair-emea.com
® Reg. U.S. Pat. & TM Off. © Sealed Air Corporation 2012. Wszystkie prawa zastrzeżone. Wydrukowano w Szwajcarii.
“9 Dot Logo” oraz “Sealed Air” są zarejestrowanymi znakami towarowymi Sealed Air Corporation (US).
Żadna część niniejszej publikacji nie może być powielana lub przekazywana stronom trzecim bez uprzedniej pisemnej zgody
Sealed Air Corporation.
1
Opis i podstawowe cechy
1.1
Opis
Maszyna wykorzystuje “noże” powietrzne nadążające precyzyjnie za konturami produktu w celu zapewnienia nadmuchu powietrza na wszystkie obszary opakowania.
Noże powietrzne zostają wytworzone przez wydajne dmuchawy zabudowane w podstawie maszyny. Prędkość przenośnika można wyregulować za pośrednictwem sterownika elektronicznego w celu precyzyjnego dopasowania pracy maszyny do
wymagań produkcyjnych. Górna część maszyny jest w pełni przystosowana do
mycia metodą natryskową. W dolnej części maszyny zastosowano izolację akustyczną w celu wygłuszenia hałasów towarzyszących pracy dmuchaw.
Konstrukcja maszyny jest prosta i solidna. Wszystkie krytyczne części maszyny
zostały zabezpieczone przed środowiskiem o działaniu korozyjnym, często występującym w pomieszczeniach mieszczących instalacje przetwórcze i linie pakowania
produktów spożywczych. Maszyna została skonstruowana w sposób ergonomiczny,
z myślą o bezpieczeństwie i higienie, jest prosta w obsłudze, łatwa do utrzymania w
czystości i niekłopotliwa w konserwacji. Spełnia ona także wszystkie istotne wymagania zawarte w przepisach Unii Europejskiej, dotyczących bezpieczeństwa i
higieny.
1.2
Podstawowe cechy
•
•
•
•
•
•
•
•
•
•
•
Automatyczna maszyna do usuwania wody
Górne samonastawne noże powietrzne nadążające za kształtami produktu
Dostępne dwie wielkości dmuchaw 8,5 kW i 12,5 kW
Górna część maszyny jest w pełni przystosowana do mycia metodą natryskową
W pełni zamknięty korpus dmuchawy w celu ochrony dmuchawy i tłumienia
hałasu
Przenośnik o regulowanej prędkości
System sterowania odporny na uszkodzenia o kategorii bezpieczeństwa 1, zapewniający bezpieczeństwo systemu zgodne z aktualnym stanem techniki
Konstrukcja uwzględniająca wymogi higieniczne dla zapewnienia łatwości i
skuteczności czyszczenia
Dobry dostęp na potrzeby wykonania czynności konserwacji
Solidna konstrukcja wysokiej jakości wykonana całkowicie z materiałów dopuszczonych do wykorzystania w praktyce przetwórstwa spożywczego
Kilka możliwych kombinacji noży powietrznych
2
© Sealed Air Corporation 2012, WR81-800, EI_WR81-800_PL_0612.fm
Maszyna do usuwania wody WR81-800 jest przeznaczona dla większości zastosowań obejmujących pakowanie świeżego mięsa, sera oraz mięsa przetworzonego w
obrocie rynkowych różnych krajów. Maszyna ta stanowi efektywne i wydajne urządzenie do usuwania wody powierzchniowej z opakowań Cryovac® po czynności
obkurczania folii. Maszyna pracuje w pełni automatycznie i można ją bez trudu zintegrować w obrębie istniejących linii pakowania.
Schemat rozmieszczeniowy
© Sealed Air Corporation 2012, WR81-800, EI_WR81-800_PL_0612.fm
2
Rys. 2-1, Schemat rozmieszczeniowy WR81-800 standard
3
3
Dane techniczne znamionowe
3.1
Wymiary maszyny
patrz schemat rozmieszczeniowy maszyny
1 dmuchawa powietrza
2 dmuchawy powietrza
ok. 800 kg
ok. 1000 kg
Masa
3.3
Media robocze
3.3.1
Sprężone powietrze
Jakość (ISO8573-1:2001) klasa 5.4.4
klasa 3.4.2, w przypadku użycia olejów o
zawartości estrów
klasa 3.3.2, gdy urządzenia są użytkowane w
temperaturze poniżej 5°C
Ciśnienie
0,6 MPa (6 bar)
Zużycie
0,05 Nm3/h
Przyłącze
gwint zewnętrzny G ½”
3.3.2
Woda
ø100
Przyłącze spustowe
3.3.3
Zasilanie elektryczne
Napięcie
Liczba faz
Częstotliwość
Zużycie energii
(średnie)
Moc zainstalowana
Zabezpieczenie prądowe
4
400 V - 460 V +/- 10%
3 + ziemia
50/60 Hz
20 kWh, zależnie od zastosowania
użytkowego
0,55kW + moc dmuchawy powietrza
32 A dla jednej dmuchawy powietrza 8,5 kW
40 A dla jednej dmuchawy powietrza 12,5 kW
Maks. 50 A - 63 A dla dwóch dmuchaw powietrza (8,5 kW każda)
© Sealed Air Corporation 2012, WR81-800, EI_WR81-800_PL_0612.fm
3.2
Długość, szerokość i
wysokość
3.3.4
Dmuchawa powietrza
© Sealed Air Corporation 2012, WR81-800, EI_WR81-800_PL_0612.fm
Wydajność dmuchawy o
mocy 8,5 kW
Wydajność dmuchawy o
mocy 12,5 kW
Wydajność dmuchaw o
mocy 2 x 8,5 kW
815 m3/h
1015 m3/h
1630 m3/h
3.4
Charakterystyki robocze
3.4.1
Wymiary produktu
Długość
Szerokość
Wysokość
Masa
3.4.2
nieograniczona
do 810 mm
maks. 300 mm
0.25 kg do 25 kg
Dane funkcjonalne
Szybkość robocza
Poziom hałasu
5,5 - 28 m/min
ok. 80 dB (A) zależnie od zastosowania
użytkowego
1 wyłącznie do nadzorowania pracy maszyny
Liczba operatorów
5
4
Konfiguracja
4.1
Standard
•
•
•
•
•
•
•
Wersje
•
•
•
4.3
Opcja
•
4.4
1 boczny nóż powietrzny z każdej strony
Zalecany skład linii produkcyjnej
•
•
•
•
4.5
2 dmuchawy 8,5 kW, 3 górne noże powietrzne, 2 dolne noże powietrzne
1 dmuchawa 12,5 kW, 2 górne noże powietrzne, 1 dolny nóż powietrzny
1 dmuchawa 8,5 kW, 2 górne noże powietrzne, 1 dolny nóż powietrzny
VSA, STE98-800, WR81-800
VS95TS, STE98-800, WR81-800
VS95TS, ST85, WR81-800
VS90, ST77, WR81-800
Zalecana konfiguracja:
•
•
•
2 dmuchawy 8,5 Kw:
dla bardzo dużych obciążeń (podłączonych jest kilka maszyn to) i/lub przy
bardzo wysokich wymaganiach jakościowych
1 dmuchawa 12,5 kW:
nieregularny kształt produktu, normalne obciążenie
1 dmuchawa 8,5 kW:
regularny kształt produktu, normalne obciążenie
6
© Sealed Air Corporation 2012, WR81-800, EI_WR81-800_PL_0612.fm
4.2
Pulpit operatora
Jednostka napędowa 7 - 21 m/min (możliwe spowolnienie szybkości do
5,5 - 16 m/min lub zwiększenie szybkości do 10 - 28 m/min przez wykorzystania koła łańcuchowego dostarczonego w zestawie części zamiennych)
Falownik dla przenośnika taśmowego
Standardowy interfejs Cryovac do połączenia z linią produkcyjną
Zestaw części zamiennych
Techniczny podręcznik użytkowania
Deklaracja zgodności
