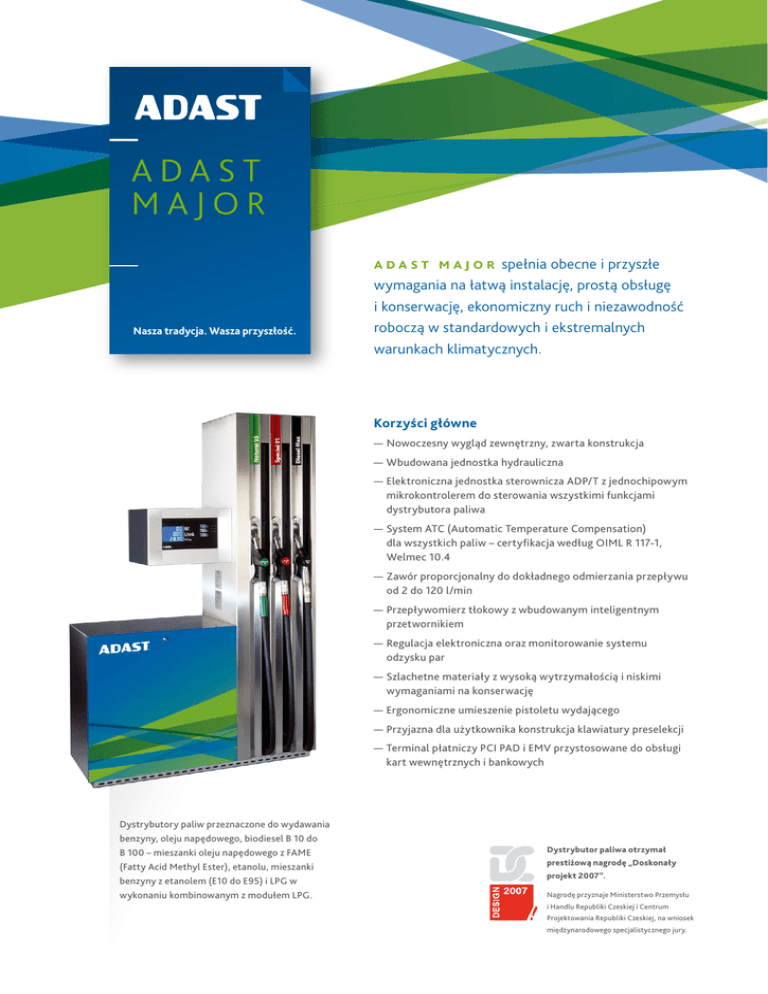

ADAST
MAJOR
Nasza tradycja. Wasza przyszłość.
a d a s t m a j o r spełnia obecne i przyszłe
wymagania na łatwą instalację, prostą obsługę
i konserwację, ekonomiczny ruch i niezawodność
roboczą w standardowych i ekstremalnych
warunkach klimatycznych.
Korzyści główne
—Nowoczesny wygląd zewnętrzny, zwarta konstrukcja
—Wbudowana jednostka hydrauliczna
—Elektroniczna jednostka sterownicza ADP/T z jednochipowym
mikrokontrolerem do sterowania wszystkimi funkcjami
dystrybutora paliwa
—System ATC (Automatic Temperature Compensation)
dla wszystkich paliw – certyfikacja według OIML R 117-1,
Welmec 10.4
—Zawór proporcjonalny do dokładnego odmierzania przepływu
od 2 do 120 l/min
—Przepływomierz tłokowy z wbudowanym inteligentnym
przetwornikiem
—Regulacja elektroniczna oraz monitorowanie systemu
odzysku par
—Szlachetne materiały z wysoką wytrzymałością i niskimi
wymaganiami na konserwację
—Ergonomiczne umieszenie pistoletu wydającego
—Przyjazna dla użytkownika konstrukcja klawiatury preselekcji
—Terminal płatniczy PCI PAD i EMV przystosowane do obsługi
kart wewnętrznych i bankowych
Dystrybutory paliw przeznaczone do wydawania
benzyny, oleju napędowego, biodiesel B 10 do
B 100 – mieszanki oleju napędowego z FAME
(Fatty Acid Methyl Ester), etanolu, mieszanki
benzyny z etanolem (E10 do E95) i LPG w
wykonaniu kombinowanym z modułem LPG.
Dystrybutor paliwa otrzymał
prestiżową nagrodę „Doskonały
projekt 2007”.
Nagrodę przyznaje Ministerstwo Przemysłu
i Handlu Republiki Czeskiej i Centrum
Projektowania Republiki Czeskiej, na wniosek
międzynarodowego specjalistycznego jury.
ADAST
MAJOR
Modyfikacja V-line Major R – automatyczne wciąganie węży
H – zawieszone węże
4600 – system ssawny
4700 – system tłoczny
Wydajność pompowania
wydawania w zależności od wykonania poszczególnych wariantów 40, 60, 70, 80, 110, 120, 130, 150, 170 l/min, LPG 30, 40 l/min
Zamykane Zakres temperatur
kluczem osłony dystrybutora paliwa i pistolety wydającyce
Zasilanie elektryczne
Przyłączenie hydrauliczne
Wariant wyposażenia
Zrywalne złączki bezpieczeństwa
Ogrzewanie elektroniki
Wziernik
Wykonanie jednostronne
Pistolet wydający, wąż wydający
Terminal płatniczy PCI PAD i EMV
przystosowane do obsługi kart
wewnętrznych i bankowych
System ATC dla wszystkich paliw
Elektroniczna preselekcja objętości i ceny
Sumator elektromechaniczny
System odzysku par
LPG moduł V-line 8690.xxx/LPG
standard -20 do +50 °C, wykonanie dla warunków ekstremalnych -40 do +60 °C
3 x 230/400 V AC ±15 %, 50 Hz
szybkość przepływu 40 – 170 l/min zależy od wykonania dystrybutora, od parametrów przyłączonego rurociągu, długości rozgałęzień rurociągu i wysokości ssania
Głośnik
Próżnomierz
Wanna na kapiące resztki paliwa
Monitorowanie otwarcia osłon
Wykonanie do przyłączenia satelity - diesel
Wyłącznik zasilania elektroniki
Przycisk do nastawienia przepływu40/80 l/min Standard komunikacyjny IFSF – LON – FTT-10
lub 80/110 do 170 l/min – diesel
lub TCP/IP – Ethernet
Światło sygnalizacyjne
MAJOR H
Dystrybutor paliwa V-line
4601
4602
4603
4604
4605
Długość (mm)
840
980
1400
1820
2240
Długość z modułem LPG (mm)
1100
1240
1380
1800
2220
Szerokość (mm)
540
540
540
540
540
Wysokość (mm)
2250
2250
2250
2250
2250 3,5
3,5
3,5
3,5
3,5
4601
4602
4603
4604
4605
Długość (mm)
840
980
1400
1820
2240
Długość z modułem LPG (mm)
1100
1240
1380
1800
2220
Szerokość (mm)
540
540
540
540
540
Wysokość (mm)
1650
1650
1650
1650
1650
4,5
4,5
4,5
4,5
4,5
Zasięg węża wydającego (m)
Major H z modułem LPG
Dystrybutor paliwa V-line
Zasięg węża wydającego (m)
Certyfikaty
Major R
ATEX
MID – OIML R 117-1, WELMEC 7.2, WELMEC 10.4
Adast Systems, S.A., Mírová 2, 679 04 Adamov, Republika Czeska
T (+420) 516 519 201, F (+420) 516 519 243, [email protected]
www.adastsystems.cz
© 2008 Adast Systems, S.A. Producent zastrzega sobie prawo do zmian technicznych.
MAJOR R
