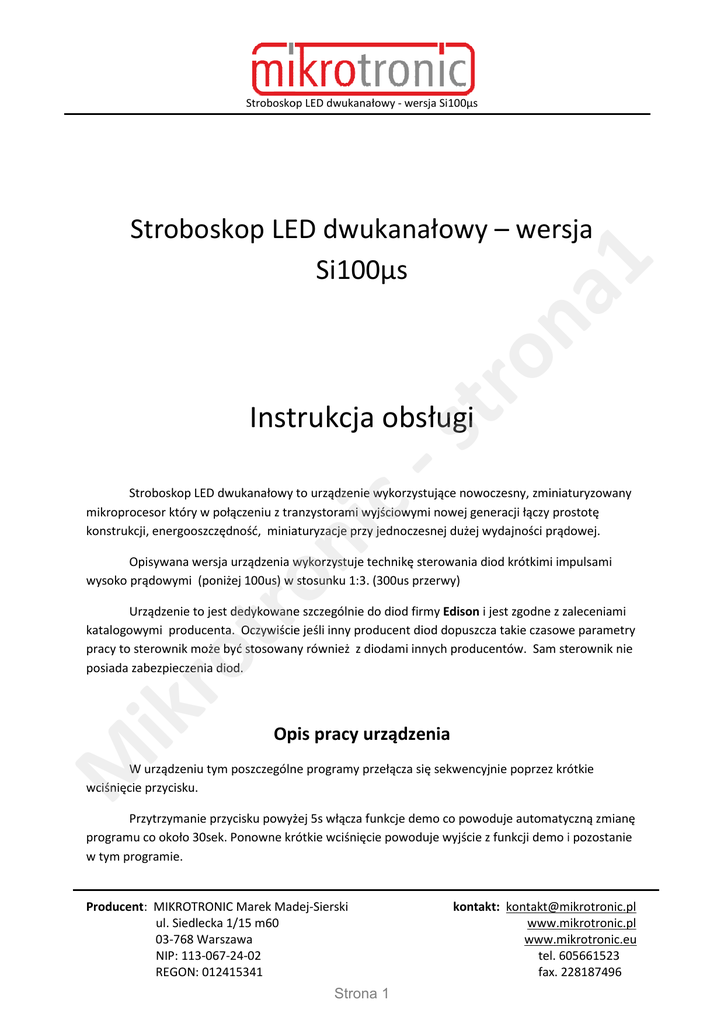

Stroboskop LED dwukanałowy - wersja Si100µs
st
ro
na
1
Stroboskop LED dwukanałowy – wersja
Si100µs
ni
c-
Instrukcja obsługi
Stroboskop LED dwukanałowy to urządze
urządzenie wykorzystujące nowoczesny, zminiaturyzowany
mikroprocesor który w połączeniu z tranzystorami wyjściowymi nowej generacji łączy prostotę
konstrukcji, energooszczędność, miniaturyzacje przy jednoczesnej dużej wydajności prądowej.
ot
ro
Opisywana wersja urządzenia wykorzystuje technikę sterowania diod krótkimi impulsami
wysoko prądowymi (poniżej 100us) w stosunku 1:3
1:3. (300us przerwy)
M
ik
r
Urządzenie to jest dedykowane szczególnie do diod firmy Edison i jest zgodne z zaleceniami
katalogowymi producenta. Oczywiście jeśli inny producent diod dopuszcza takie czasowe parametry
pracy to sterownik może być stosowany również z diodami innych producentów. Sam sterownik nie
posiada zabezpieczenia diod.
Opis pracy urządzenia
W urządzeniu tym poszczególne prog
programy przełącza się sekwencyjnie
encyjnie poprzez krótkie
wciśnięcie przycisku.
Przytrzymanie
rzytrzymanie przycisku powyżej 5s włącza funkcje demo co powoduje automatyczną zmianę
programu co około 30sek. Ponowne krótkie wciśnięcie powoduje wyj
wyjście
ście z funkcji demo i pozostanie
w tym programie.
Producent: MIKROTRONIC Marek Madej
Madej-Sierski
ul. Siedlecka 1/15 m60
03-768 Warszawa
NIP: 113-067-24-02
REGON: 012415341
Strona 1
kontakt: [email protected]
www.mikrotronic.pl
www.mikrotronic.eu
tel. 605661523
fax. 228187496
Stroboskop LED dwukanałowy - wersja Si100µs
Urządzenie przechowuje w pamięci EEPROM informację o włączonym programie,, dlatego po
każdym włączeniu zasilania przywraca ostatnio włączony program. Informacja o włączonej funkcji
demo nie jest zapamiętywana.
st
ro
na
2
Urządzenie posiada niezabezpie
niezabezpieczone wyjścia typu otwarty dren a co znaczy, że nie należy
podłączać do nich urządzeń które mogły by przekroczyć maksymalny płynący prąd (3A) bo grozi to
uszkodzeniem wyjść.
Stroboskop posiada trzy różne pracy częstotliwości stroboskopu:
stroboskop high – większa częstotliwość
stroboskop slow – niska częstotliwość
W dołączonej wersji zaimplementowane zostały następujące programy:
M
ik
r
ot
ro
ni
c-
1. Stroboskop high naprzemiennie pierwszy/drugi kanał (0,5 s włączony kanał, 0,2s wyłączony)
2. Stroboskop slow naprzemiennie pierwszy/drugi kanał (1s włączony kanał 0,5s wyłączony)
3. Stroboskop high dwa kanały (0,5ss wł./ 0,2
0,2s wył.)
4. Stroboskop slow dwa kanały (1s wł./ 0,5s wył.)
5. Stroboskop high naprzemiennie
miennie pierwszy/drugi kanał /dwa kanały (0,5 s wł./ 0,2s wył.))
6. Stroboskop slow naprzemiennie pierwszy/drugi kanał /dwa kanały. (1s wł./ 0,5s wył.)
7. Naprzemienne włączenie pierwszy/drugi kanał (0,5s wł./ 0,2s wył.)
8. Naprzemienne włączenie pierwszy/drugi kanał (1s wł./ 0,5s wył.)
9. Włączenie/wyłączenie dwóch
óch kanałów na raz(0,5s wł./ 0,2s wył.)
10. Włączenie/wyłączenie dwóch kanałów na raz (1s wł./ 0,5s wył.)
11. Włączanie/wyłączanie naprzemiennie pierwszy/drugi kanał /dwa kanały. (0,5s wł./ 0,2s wył.)
12. Włączenie/wyłączanie naprzemiennie pierwszy/drugi kanał/dwa kanały. (1s wł./ 0,5s wył.)
13. Pierwszy/drugi kanał stroboskop high – pierwszy/drugi kanał włączony. (0,5s wł./ 0,2s wył.)
14. Pierwszy/drugi kanał stroboskop high – pierwszy/drugi kanał włączony. (1s wł./ 0,5s wył.)
15. Pierwszy/drugi/dwa kanały stroboskop high – pierwszy/drugi/dwa kanał y włączone. (0,5s wł./
0,2s wył.)
16. Stroboskop slow/włączanie/wyłączanie
/włączanie/wyłączanie naprzemiennie pierwszy/drugi kanał /dwa kanały. (1s wł./
0,5s wył.)
17. Dwa kanały stroboskop high - dwa kanały włączone. (0,5s wł./ 0,2s wył.)
18. Dwa kanały stroboskop high - dwa kanały włączone. (1s wł./ 0,5s wył.)
19. Stroboskop high/włączanie/wyłączanie
/włączanie/wyłączanie naprzemiennie pierwszy/drugi kanał . (0,5s wł./ 0,2s wył.)
Program jest inny od
20. Stroboskop slow/włączanie/wyłączanie
/włączanie/wyłączanie naprzemiennie pierwszy/drugi kanał . (1s wł./ 0,5s wył.)
21. Stroboskop high/włączanie/wyłączanie
/włączanie/wyłączanie naprzemiennie pierwszy/drugi kanał/dwa kanały .(0,5s
wł./ 0,2s wył.)
22. Stroboskop slow/włączanie/wyłączanie
/włączanie/wyłączanie naprzemiennie pierwszy/dru
pierwszy/drugi kanał . (1s wł./ 0,5s wył.)
23 - 44. Powtórzone programy od 1-22
22 w których każda kombinacja włączonych kanałów jest
powtarzana trzykrotnie. Pominięte są tylko programy w których stroboskop/włączane są
jednocześnie dwa kanały czyli program 3,4 oraz 9,10.
Producent: MIKROTRONIC Marek Madej
Madej-Sierski
ul. Siedlecka 1/15 m60
03-768 Warszawa
NIP: 113-067-24-02
REGON: 012415341
Strona 2
kontakt: [email protected]
www.mikrotronic.pl
www.mikrotronic.eu
tel. 605661523
fax. 228187496
Stroboskop LED dwukanałowy - wersja Si100µs
Parametry wejściowe.
✔ Nominalne napięcie zasilania: DC 12V (max. 20V)
✔ Pobór prądu przez sam sterownik: poniż
poniżej 5mA
✔ Zakres temperatur pracy: od -5
5 do +45 st. C
st
ro
na
3
Parametry wyjściowe.
✔ Sterowanie minusem bez zabezpieczenia podłączonych diod. (diody muszą mieć własne
ograniczenie prądowe)
✔ Nominalny prąd przełączania: 2,0A ((max 3A)
M
ik
r
ot
ro
ni
c-
Uwaga!
Maksymalnym prąd przełączający (również
również impulsowo
impulsowo) to 3A . Przekroczenie tej wartości prądu może
spowodować trwałe uszkodzenie klucza wyjściowego oraz podłączonych do sterownika diod.
