PROJEKT BUDOWLANO WYKONAWCZY
KOMENDA POWIATOWEJ PAŃSTWOWEJ STRAśY POśARNEJ W ŚREMIE
INSTALACJA SŁABOPRĄDOWE – INSTALACJE MULTIMEDIALNE

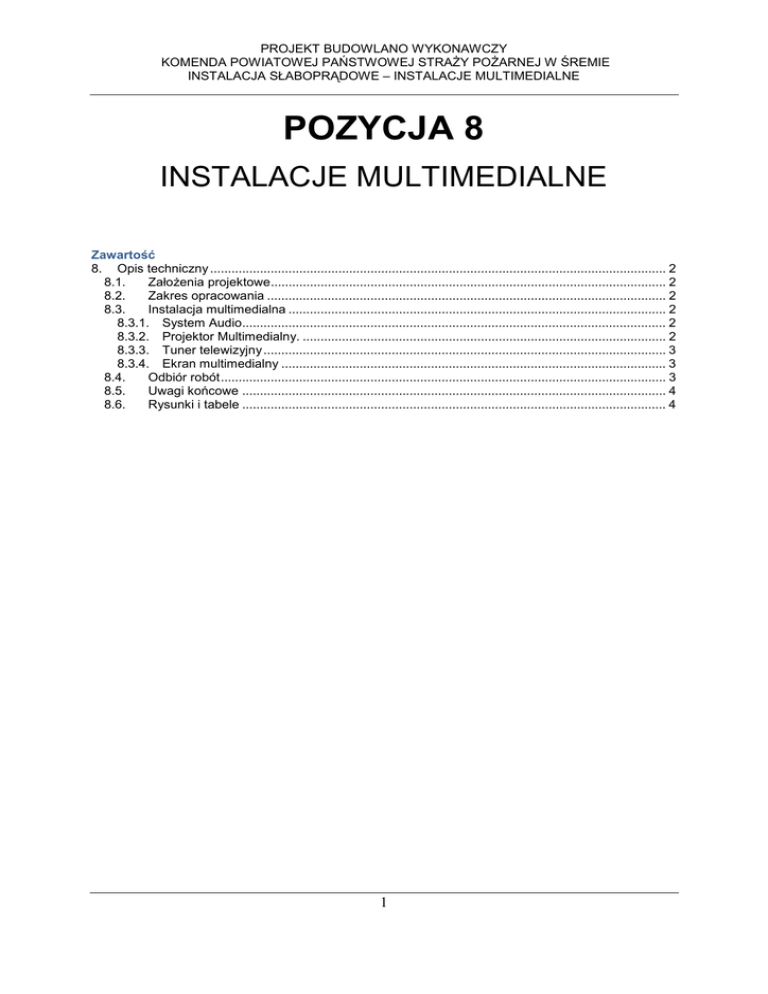

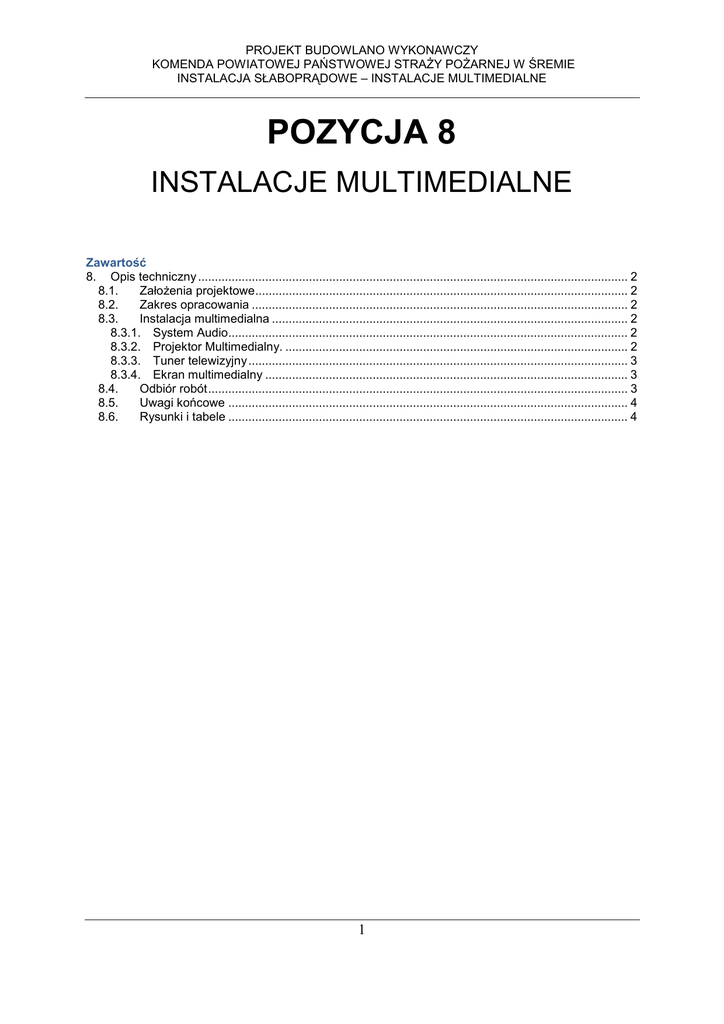

POZYCJA 8
INSTALACJE MULTIMEDIALNE
Zawartość
8. Opis techniczny ................................................................................................................................ 2
8.1.
ZałoŜenia projektowe ............................................................................................................... 2
8.2.
Zakres opracowania ................................................................................................................ 2
8.3.
Instalacja multimedialna .......................................................................................................... 2
8.3.1. System Audio....................................................................................................................... 2
8.3.2. Projektor Multimedialny. ...................................................................................................... 2
8.3.3. Tuner telewizyjny ................................................................................................................. 3
8.3.4. Ekran multimedialny ............................................................................................................ 3
8.4.
Odbiór robót ............................................................................................................................. 3
8.5.
Uwagi końcowe ....................................................................................................................... 4
8.6.
Rysunki i tabele ....................................................................................................................... 4
1
PROJEKT BUDOWLANO WYKONAWCZY
KOMENDA POWIATOWEJ PAŃSTWOWEJ STRAśY POśARNEJ W ŚREMIE
INSTALACJA SŁABOPRĄDOWE – INSTALACJE MULTIMEDIALNE
8. Opis techniczny
8.1.
ZałoŜenia projektowe
W obiekcie KP PSP Śrem w pomieszczeniach konferencyjnych naleŜy zaprojektować nowoczesne
urządzenia multimedialne umoŜliwiające prowadzenie sympozjów i konferencji.
8.2.
Zakres opracowania
Projekt przewiduje montaŜ instalacji multimedialnych w skład której wchodzić będą:
• Projektory multimedialne umoŜliwiające projekcie sygnałów cyfrowych z komputerów,
zewnętrznych nośników danych, stacji telewizyjnych
• Systemu nagłaśniającego z kompletem głośników i bezprzewodowym mikrofonem (duŜa sala
konferencyjna)
8.3.
Instalacja multimedialna
8.3.1. System Audio
W budynku projekt przewidujemy montaŜ systemu nagłaśniającego w pomieszczeniu Sali
konferencyjnej na 1 piętrze – sala konferencyjna duŜa. System składać się będzie z czterech
głośników sufitowych i zestawu wzmacniającego wyposaŜonego w źródła muzyki Plena firmy Bosch.
Głośniki naleŜy umieścić - zainstalować na suficie podwieszanym zgodnie z załączonym rzutem
architektonicznym. Układ wzmacniający wraz z odbiornikiem mikrofonu bezprzewodowego naleŜy
umieścić w metalowej szafce teletechnicznej Rack19” stojącej w naroŜniku pomieszczenia. W celu
umoŜliwienia łatwej zmiany lokalizacji systemu, szafka powinna zostać wyposaŜona w obrotowe kółka
nośne. Okablowanie pomiędzy głośnikami a wzmacniaczem naleŜy wykonać zgodnie z załączonym
schematem. Kable naleŜy prowadzić podtynkowo i w przestrzeni międzystropowej w rurkach
elektroinstalacyjnych.
8.3.2. Projektor Multimedialny.
Na obiekcie ze względu na znaczną ilość okien proponuje się montaŜ rzutnika o podwyŜszonej
jasności typu CP-WX625 firmy Hitachi. Projektor naleŜy powiesić na uchwycie sufitowym na
wysokości sufitu podwieszanego. Okablowanie pomiędzy rzutnikiem systemem audio i gniazdami
USB I VGA praz LAN naleŜy wykonać zgodnie z załączonym schematem. Gniazdo wejściowe VGA i
USB naleŜy montować na ścianie bocznej pomieszczenia na wysokości montaŜu gniazd
elektrycznych, MontaŜ wszystkich kabli naleŜy wykonać podtynkowo.
2
PROJEKT BUDOWLANO WYKONAWCZY
KOMENDA POWIATOWEJ PAŃSTWOWEJ STRAśY POśARNEJ W ŚREMIE
INSTALACJA SŁABOPRĄDOWE – INSTALACJE MULTIMEDIALNE
Uwaga: w celu doprowadzenia sygnału USB z projektora multimedialnego do gniazda USB
montowanego na ścianie naleŜy wykorzystać wzmacniacze sygnału USB. Jest to spowodowane
przekroczeniem granicznej odległości działania USB
8.3.3. Tuner telewizyjny
Zgodnie z Ŝyczeniem Inwestora projektowany rzutnik multimedialny musi umoŜliwiać projekcję
telewizji naziemnej. W tym celu naleŜy zainstalować tuner telewizji naziemnej umoŜliwiający
transmisje sygnału RTV do rejestratora multimedialnego. Tuner naleŜy zainstalować nad rzutnikiem
multimedialnym , zasilić napięciem 12V poprzez zasilacz stabilizowany oraz podłączyć do rzutnika
multimedialnego kablami MCZ. W celu moŜliwości zdalnego sterowania kanałami telewizji naziemnej
czujnik podczerwieni manipulatora telewizyjnego naleŜy umieścić poniŜej sufitu podwieszanego.
8.3.4. Ekran multimedialny
Projekt przewiduje montaŜ ekranu multimedialnego o wymiarach 240x180 Cumulus X firmy AVERS
na ścianie pomieszczenia przy suficie podwieszanym. Zaproponowany ekran multimedialny jest
ekranem rozwijanym elektrycznie. Sterowanie ekranem odbywa się za pomocą bezprzewodowego
pilota na podczerwień. Zasilanie ekranu multimedialnego zostało opracowanie w dokumentacji
instalacji elektrycznej.
8.4.
Odbiór robót
Przed przekazaniem wszystkich systemów słaboprądowych do eksploatacji Wykonawca zobowiązany
jest dostarczyć Zleceniodawcy:
• dokumentację powykonawczą zawierającą zaktualizowany projekt techniczny z naniesionymi i
uzgodnionymi zmianami powstałymi w czasie wykonawstwa
• dokumentacje prawną montaŜu tj.
- dziennik budowy
- księgi obmiarów
- protokoły pomiarów elektrycznych
Odbiór robót dokonuje komisja w składzie:
• przedstawiciel Zamawiającego
• przedstawiciel UŜytkownika
• kierownik robót Wykonawcy
• projektant
• specjalista ochrony przeciwpoŜarowej
• inspektor nadzoru inwestorskiego
• konserwator instalacji.
3
PROJEKT BUDOWLANO WYKONAWCZY
KOMENDA POWIATOWEJ PAŃSTWOWEJ STRAśY POśARNEJ W ŚREMIE
INSTALACJA SŁABOPRĄDOWE – INSTALACJE MULTIMEDIALNE
8.5.
•
•
•
•
•
8.6.
Uwagi końcowe
Wszelkie uzasadnione zmiany, które wykonawca chciałby wprowadzić do projektu (na
etapie wykonawstwa) muszą być uzgodnione z autorem projektu.
Wszelkie prace budowlano-montaŜowe związane z realizacją niniejszego projektu naleŜy
wykonać zgodnie z obowiązującymi normami oraz wytycznymi technicznymi, a w
szczególności przestrzegać przepisów BHP,
Wszystkie wykonywane prace oraz proponowane materiały winny odpowiadać Polskim
Normom i posiadać stosowną deklarację zgodności lub posiadać znak CE i deklarację
zgodności z normami zharmonizowanymi oraz posiadać niezbędne atesty tak aby spełniać
obowiązujące przepisy.
Wszystkie elementy ujęte w specyfikacji materiałowej , a nie ujęte na rysunkach lub ujęte na
rysunkach a nie ujęte w specyfikacji materiałowej naleŜy traktować tak jakby ujęte były w
obu.
Wykonawca jest obowiązany do wykonania wszystkich prac w załączonym opisie
technicznym do projektu. NiezaleŜnie od powyŜszego Wykonawca jest obowiązany do
uzyskania dobrego rezultatu końcowego. Wszelkie niezgodności, ewentualne braki lub
niezgodności interpretacyjne dokumentacji w zakresie instalacji słaboprądowych naleŜy
uzgadniać z Inwestorem oraz Projektantem.
Rysunki i tabele
Tabela1
1.
Zestawienie materiałów
2.
Instalacje słaboprądowe, Schemat instalacji multimedialnej
PSP/MM/1
Uwaga!!
Rzuty z rozlokowanymi elementami systemu Multimedialnego zostały ujęte w projekcie
Telewizji Naziemnej.
