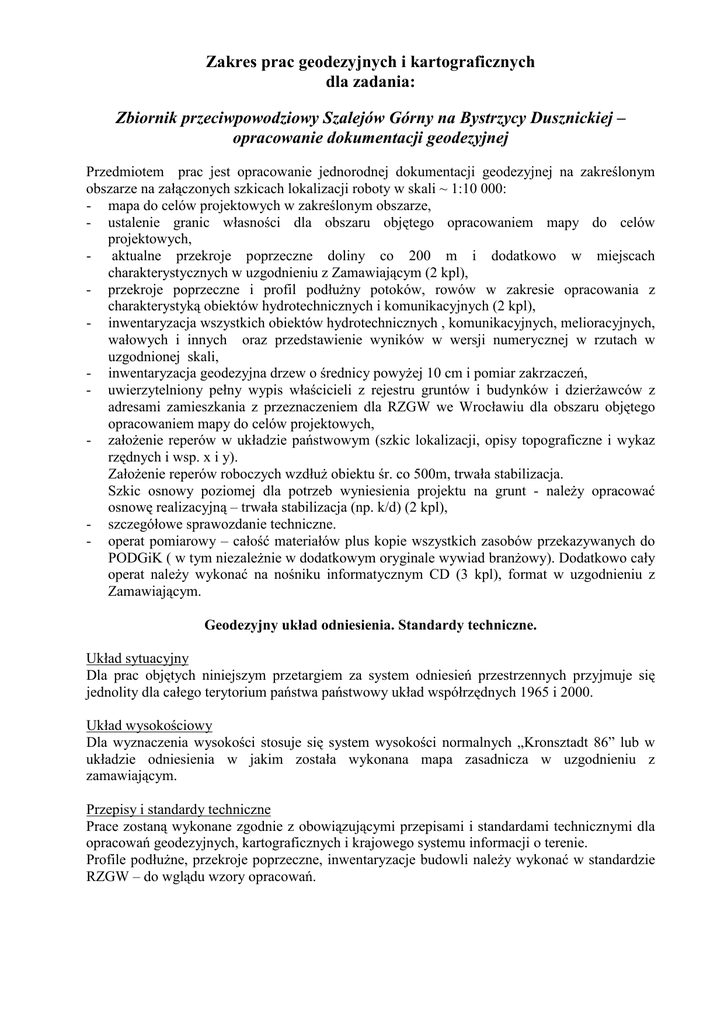

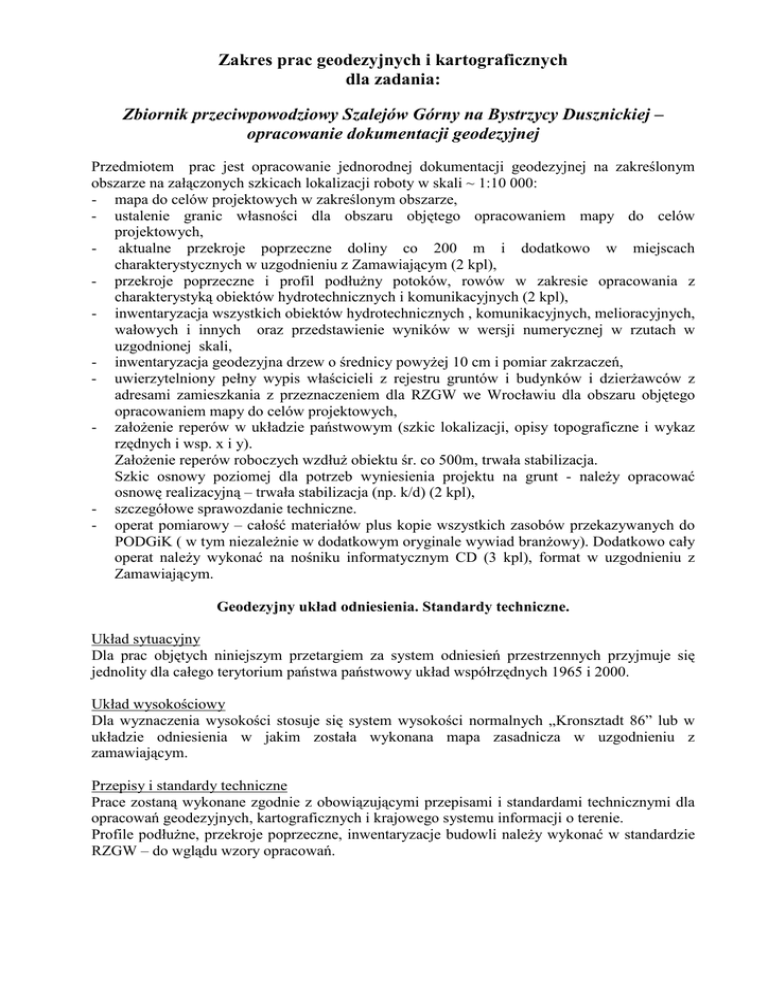

Zakres prac geodezyjnych i kartograficznych
dla zadania:
Zbiornik przeciwpowodziowy Szalejów Górny na Bystrzycy Dusznickiej –
opracowanie dokumentacji geodezyjnej
Przedmiotem prac jest opracowanie jednorodnej dokumentacji geodezyjnej na zakreślonym
obszarze na załączonych szkicach lokalizacji roboty w skali ~ 1:10 000:
- mapa do celów projektowych w zakreślonym obszarze,
- ustalenie granic własności dla obszaru objętego opracowaniem mapy do celów
projektowych,
- aktualne przekroje poprzeczne doliny co 200 m i dodatkowo w miejscach
charakterystycznych w uzgodnieniu z Zamawiającym (2 kpl),
- przekroje poprzeczne i profil podłuŜny potoków, rowów w zakresie opracowania z
charakterystyką obiektów hydrotechnicznych i komunikacyjnych (2 kpl),
- inwentaryzacja wszystkich obiektów hydrotechnicznych , komunikacyjnych, melioracyjnych,
wałowych i innych oraz przedstawienie wyników w wersji numerycznej w rzutach w
uzgodnionej skali,
- inwentaryzacja geodezyjna drzew o średnicy powyŜej 10 cm i pomiar zakrzaczeń,
- uwierzytelniony pełny wypis właścicieli z rejestru gruntów i budynków i dzierŜawców z
adresami zamieszkania z przeznaczeniem dla RZGW we Wrocławiu dla obszaru objętego
opracowaniem mapy do celów projektowych,
- załoŜenie reperów w układzie państwowym (szkic lokalizacji, opisy topograficzne i wykaz
rzędnych i wsp. x i y).
ZałoŜenie reperów roboczych wzdłuŜ obiektu śr. co 500m, trwała stabilizacja.
Szkic osnowy poziomej dla potrzeb wyniesienia projektu na grunt - naleŜy opracować
osnowę realizacyjną – trwała stabilizacja (np. k/d) (2 kpl),
- szczegółowe sprawozdanie techniczne.
- operat pomiarowy – całość materiałów plus kopie wszystkich zasobów przekazywanych do
PODGiK ( w tym niezaleŜnie w dodatkowym oryginale wywiad branŜowy). Dodatkowo cały
operat naleŜy wykonać na nośniku informatycznym CD (3 kpl), format w uzgodnieniu z
Zamawiającym.
Geodezyjny układ odniesienia. Standardy techniczne.
Układ sytuacyjny
Dla prac objętych niniejszym przetargiem za system odniesień przestrzennych przyjmuje się
jednolity dla całego terytorium państwa państwowy układ współrzędnych 1965 i 2000.
Układ wysokościowy
Dla wyznaczenia wysokości stosuje się system wysokości normalnych „Kronsztadt 86” lub w
układzie odniesienia w jakim została wykonana mapa zasadnicza w uzgodnieniu z
zamawiającym.
Przepisy i standardy techniczne
Prace zostaną wykonane zgodnie z obowiązującymi przepisami i standardami technicznymi dla
opracowań geodezyjnych, kartograficznych i krajowego systemu informacji o terenie.
Profile podłuŜne, przekroje poprzeczne, inwentaryzacje budowli naleŜy wykonać w standardzie
RZGW – do wglądu wzory opracowań.
Mapa do celów projektowych
Przedmiotem zamówienia są:
1. Aktualne lewostronne uwierzytelnione matryce map do celów projektowych, w skali
1:1 000,
• w kroju jednostkowym o wymiarach A1 – 2 kpl., krój w uzgodnieniu z Zamawiającym
Dodatkowo naleŜy wykonać po 4 kpl. uwierzytelnionych kopii papierowych dla w/w kroju.
2. Mapy numeryczne do celów projektowych w skali 1:1000 na CD, format *.dgn i *.dwg.
W/w mapy do celów projektowych muszą zawierać:
a) wszystkie elementy mapy zasadniczej wraz z inwentaryzacją wszystkich budowli oraz
urządzeń podziemnych i nadziemnych, w tym urządzeń technicznych i innych,
b) bardzo dokładny pomiar rzeźby terenu, tak jak do projektowania urządzeń wodnych
melioracji oraz jej odpowiednie przedstawienie na mapach, jak równieŜ dokładne
ukształtowanie koryta rzecznego i obwałowań w zakreślonym obszarze pomiarów,
c) ustalone granice własności z geodezyjnymi numerami ewidencyjnymi działek oraz faktyczny
rodzaj uŜytkowania (R,Ł,N,W itp.),
d) inwentaryzację geodezyjną drzew o średnicy powyŜej 10 cm, a takŜe pomiar zakrzaczeń,
e) granice administracyjne,
Zasięg opracowania mapy do celów projektowych obejmuje pas terenu zaznaczony na szkicu
lokalizacji z rozszerzeniem w miejscach charakterystycznych istotnych dla gospodarki wodnej,
W załączeniu szkic lokalizacji roboty w skali ~ 1:10 000.
Uwierzytelnienie map nastąpi w I kwartale przyszłego roku a ich wykonanie gwarantowane
będzie z zabezpieczeń Wykonawcy usług
Poprzeczne przekroje, profil podłuŜny, inwentaryzacja obiektów
hydrotechnicznych i komunikacyjnych – wymagania
Definicja. Zawartość
A. Poprzeczne przekroje
Poprzeczny przekrój rzeki będzie reprezentowany przez zbiór punktów o współrzędnych X, Y,
H wiernie opisujących powierzchnię terenu i formy terenowe ( naturalne i antropogeniczne) w
płaszczyźnie przekroju. Na ten zbiór złoŜą się:
- Punkty wysokościowe (pikiety) w charakterystycznych miejscach: lokalne minima
(zagłębienia) i lokalne maksima (wierzchołki),
- Punkty przecięcia linii strukturalnych form terenowych (szkieletowe linie ciekowe
i grzbietowe) z płaszczyzną przekroju,
- Punkty przecięcia linii nieciągłości terenu (skarpy, nasypy, ciągi komunikacyjne itp.)
z płaszczyzną przekroju,
- Punkty przecięcia płaszczyzny przekroju z granicami uŜytków gruntowych; naleŜy określić
pokrycie terenu wzdłuŜ całego przekroju,
- Punkty przecięcia płaszczyzny przekroju z granicami obszarów planarnych (jeziora, bagna,
itp.),
- Punkty przecięcia płaszczyzny przekroju z granicą obszaru opracowania,
- Punkty pomierzone w trakcie sondowania dna rzek i zbiorników wodnych
(sondowanie w płaszczyźnie przekroju). Do wyników sondowania naleŜy dołączyć odczyty
poziomu wody na najbliŜszym wodowskazie w czasie sondowania,
- Ewentualnie inne (wynikające z przyjętej technologii opracowania i organizacji danych).
NaleŜy wykonać aktualne przekroje poprzeczne koryta z międzywalem i wałami co 50 m i
dodatkowo co 20 m w miejscach charakterystycznych – rejon mostów, mostków, kładek,
przepustów, murów oporowych, bruków, progów i pozostałych elementów zabudowy
regulacyjnej itp., w uzgodnieniu z Zamawiającym
2
NaleŜy wykonać 2 kpl. wydruków papierowych w/w przekrojów poprzecznych, zapis na nośniku
CD – format zapisu *.dgn i *.dwg.
B. Profil podłuŜny
Profil podłuŜny kanału powinien zawierać nast. elementy: rzędne - brzegu lewego, prawego, dna
w nurcie, wyloty cieków (młynówki, cieki, rowy itp.), budowle wodne i komunikacyjne, wały i
inne elementy zabudowy regulacyjnej koryta, znaki wielkiej wody z wcześniejszych powodzi
oznaczone w terenie i pozostałe.
Linię brzegu naleŜy pomierzyć zgodnie z Ustawą z dnia 18.07.2001 r. Prawo Wodne wraz z
późniejszymi zmianami.
NaleŜy wykonać 2 kpl. wydruków papierowych w/w profilu podłuŜnego, zapis na nośniku CD –
format zapisu *.dgn i *.dwg.
C. Inwentaryzacja obiektów hydrotechnicznych i komunikacyjnych
Inwentaryzacja obejmuje wszystkie budowle komunikacyjne, hydrotechniczne, melioracyjne i
inne w zasięgu opracowania ( mosty, mostki, kładki, przepusty , mury oporowe, bruki,
odwodnienia, progi, studnie, wyloty kanalizacji, melioracji, pozostałe elementy zabudowy
regulacyjnej itp.). Szkice inwentaryzacyjne budowli naleŜy wykonać w wersji numerycznej w
rzutach w skali 1:100 lub 1:50 i muszą zawierać wymiarowanie, rzędne, charakterystykę
techniczną - rodzaj materiału, stan techniczny, itp. inwentaryzowanej budowli.
Dodatkowo wyniki pomiarów budowli inwentaryzacyjnych naleŜy przedstawić odpowiednio na
mapach do celów projektowych.
NaleŜy wykonać 2 kpl. wydruków papierowych w/w szkiców inwentaryzacyjnych obiektów
hydrotechnicznych i komunikacyjnych, zapis na nośniku CD – format zapisu *.dgn i *.dwg.
Dokładność wysokościowa i sytuacyjna dla pomiaru przekrojów poprzecznych.
(pozostałe zakresy zgodnie z obowiązującymi instrukcjami technicznymi)
A. Dokładność wysokościowa
Pod pojęciem dokładności wysokościowej rozumie się średni błąd kwadratowy wysokości
punktu o dowolnym połoŜeniu w płaszczyźnie przekroju (X,Y), interpolowanego z wynikowego
przekroju poprzecznego.
Dokładność ta charakteryzująca się średnim błędem wysokości w stosunku do najbliŜszych
punktów wysokościowej osnowy geodezyjnej (klasy I – IV) wynosi:
- W obszarze zalewowym (obszar zawarty wewnątrz wałów przeciwpowodziowych)
średni błąd: mH ≤ 0.05 m
- Poza obszarem zalewowym (obszar poza wałami przeciwpowodziowymi)
średni błąd: mH ≤ 0.10 m
- Na obiektach połoŜonych w obszarze opracowania (wewnątrz wałów i poza nimi),
szczególnie istotnych z punktu widzenia rozchodzenia się wód powodziowych, takich jak:
korony wałów przeciwpowodziowych, grobli, ciągów komunikacyjnych na nasypach, itp.:
średni błąd: mH ≤ 0.05 m
- Dokładność sondowania dna cieków i zbiorników wodnych;
średni błąd: mH ≤ 0.10 m
- Błędy maksymalne nie mogą przekraczać podwójnej wartości wyszczególnionych błędów
średnich.
- W przypadku braku wałów przeciwpowodziowych naleŜy traktować cały przekrój jako
leŜący w obszarze zalewowym.
3
B. Dokładność sytuacyjna.
Pod pojęciem dokładności sytuacyjnej rozumie się średni błąd kwadratowy współrzędnych
(X,Y) określających połoŜenie punktu w dowolnym miejscu przekroju.
Dokładność ta charakteryzująca się średnim błędem w stosunku do najbliŜszych punktów
poziomej osnowy geodezyjnej będącej w zasobie PODGiK wynosi:
- W obszarze zalewowym ( obszar wewnątrz wałów przeciwpowodziowych)
średni błąd: mX,Y≤ 0.10 m
- Poza obszarem zalewowym (obszar poza wałami przeciwpowodziowymi)
- Na obiektach połoŜonych w obszarze zalewowym, takich jak: korony wałów
przeciwpowodziowych, grobli, ciągów komunikacyjnych na nasypach, itp.:
średni błąd: mX,Y ≤ 0.10 m
- Dokładność wyznaczenia połoŜenia miejsc sondowania rzek i zbiorników wodnych
średni błąd: m.X,Y ≤ 0.20 m.
- Błędy maksymalne nie mogą przekraczać podwójnej wartości wyszczególnionych błędów
średnich.
- W przypadku braku wałów przeciwpowodziowych naleŜy traktować cały przekrój jako
leŜący w obszarze zalewowym
Metodyka pomiarów
Zamawiający nie narzuca Wykonawcy technologii wykonania pomiarów i ich opracowania.
Wszystkie dostępne metody pomiaru zapewniające wyŜej wymienioną dokładność oraz
gwarantujące wykonanie zadania w terminie są dopuszczalne.
Procedury kontrolne. Ocena jakości
Dla potrzeb kontroli zaawansowania prac będzie prowadzony szczegółowy dziennik roboty
geodezyjnej i kartograficznej, który będzie przedstawiany Zamawiającemu na kaŜde Ŝądanie.
Za produkt odebrany przez Zamawiającego uzna się produkt spełniający postawione wymagania.
Wyniki wykonanych prac przedstawione do odbioru:
Wszystkie zakresy opracowania będą opracowane numerycznie w ściśle uzgodnionych z
Zamawiającym formatach na płycie CD w 2 kpl.
Przy czym niezaleŜnie przy poszczególnych zakresach opracowania podano ilościowojakościowe zamówienie jednostek produktu wynikowego.
I.
Mapa do celów projektowych - jak wyŜej (szerokość pasa w uzgodnieniu z
Zamawiającym z rozszerzeniem w miejscach charakterystycznych)
II
Przekroje poprzeczne, profil podłuŜny, budowle wodne i komunikacyjne
1.
Dane źródłowe
2.
Wynikowa Baza Danych w formie elektronicznej dla poszczególnych zakresów
opracowania zawierająca:
określenie rzeki (nazwa lub kod)
połoŜenie przekroju, profilu, budowli (wg kilometraŜu rzeki)
współrzędne X, Y, H punktów przekroju, elementów profili i budowli w przyjętym
układzie odniesienia
kod określający pokrycie terenu w otoczeniu punktu przekroju, profilu, budowli
wg uzgodnionej z Zamawiającym listy kodów lub równowaŜnie - opis słowny,
datę i godzinę sondowania dna rzeki
poziom wody w czasie sondowania
4
odczyt najbliŜszego wodowskazu w czasie sondowania
Format zapisu danych naleŜy ściśle uzgodnić z Zamawiającym.
3.
Udokumentowane wyniki kontroli wewnętrznej pomiarów i obliczeń wraz z oceną
dokładności
4.
Wydruki poprzecznych przekrojów, profili kanału oraz budowli w uzgodnionej z
Zamawiającym skali (2 kpl.)
5.
Prezentacja komputerowa i wydruk kontrolny wyników pomiarów w siedzibie
Zamawiającego na udostępnionej przez Zamawiającego platformie sprzętowej i programowej
(MicroStation J i V8) i na Ŝądanie Zamawiającego w siedzibie Wykonawcy.
Wykonawca zobowiązany jest przed przystąpieniem do opracowania do zapoznania z platformą
sprzętową i programową - z wymaganymi ustawieniami, czcionką, liniami deseniami itp.
6.
Wykonawca udostępni swój sprzęt do czynności kontrolnych prowadzonych przez
przedstawicieli Zlecającego zarówno do prac polowych jak i kameralnych.
Dostępne materiały źródłowe
Wykonawca zadania moŜe korzystać z materiałów i danych geodezyjnych państwowego zasobu
geodezyjnego na ogólnych zasadach, a w tym m.in.:
- osnów geodezyjnych,
- opracowań mapowych,
- ewidencji granic administracyjnych
Dostępne są mapy topograficzne w róŜnych skalach o pełnym pokryciu kraju, oraz mapy
wielkoskalowe o zróŜnicowanym pokryciu.
Przed złoŜeniem oferty Wykonawca jest zobowiązany do szczegółowego wywiadu w terenie i
we właściwym podgik.
Wszystkie uzgodnienia związane z realizacją zadania oraz odbiór robót odbywają się w siedzibie
Zamawiającego we Wrocławiu.
W załączeniu szkic lokalizacji w skali ~ 1:10 000.
5
