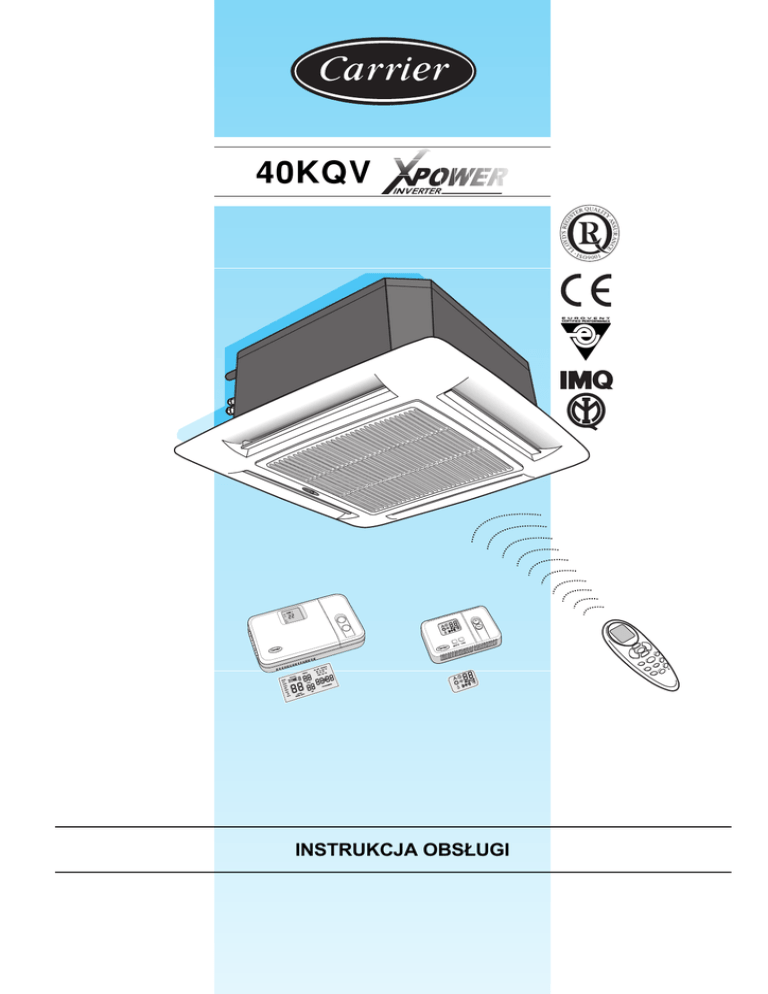

INSTRUKCJA OBSŁUGI
Y
YD'S REGI
S
LO
40KQV
IS O
900 1
WAŻNA INFORMACJA I OSTRZEŻENIE
PRZECZYTAJ PRZED ZAINSTALOWANIEM URZĄDZENIA. TRZYMAJ W
BEZPIECZNYM MIEJSCU. INFORMACJA ZAWARTA W TEJ ULOTCE JEST
POTRZEBNA PRZY KOŃCU ŻYWOTNOŚCI URZĄDZENIA, JEGO LIKWIDACJI
LUB UTYLIZACJI
Carrier jest bardzo czuły na punkcie ochrony środowiska i popiera Dyrektywę WEEE Nr 2002/96/EC
dotyczącą zużytych urządzeń elektrycznych i elektronicznych.
Ten produkt jest zgodny z Dyrektywą UE Nr 2002/96/EC. Po zakończeniu użytkowania musi być
odebrany osobno i nie może być usunięty jako zwykłe odpady komunalne.
Celem Dyrektywy UE Nr 2002/96/EC jest uporanie się z szybko rosnącym strumieniem zużytych
urządzeń elektrycznych i elektronicznych, zwiększenie recyklingu urządzeń elektrycznych
i elektronicznych („EEE”) i ograniczenie całkowitej ilości odpadów EEE („WEEE”) prowadzące do ich
ostatecznej likwidacji.
Przekreślony symbol pojemnika na śmieci na kółkach, który jest naklejony na urządzenie oznacza,
że ten produkt podlega Dyrektywie.
Użytkownik jest odpowiedzialny za zwrot urządzenia do odpowiedniej organizacji odzysku, wskazanej
przez władze samorządowe lub dystrybutora.
W przypadku instalowania nowego urządzenia winna istnieć możliwość odebrania starego zużytego
sprzętu elektrycznego lub elektronicznego bezpośrednio przez dystrybutora.
Producent, importer i dystrybutor są odpowiedzialni za odbiór i uzdatnianie odpadów, albo
bezpośrednio albo przez system odzysku.
Dystrybutorem urządzeń klimatyzacyjnych Carriera w Polsce jest Carrier Polska Sp. z o.o. z siedzibą
w Warszawie, ul. Postępu 14.
W przypadku naruszenia Dyrektywy sankcje obowiązują w każdym kraju.
Carrier w całości przyjmuje „interpretację CECED” i stosuje Dyrektywę WEEE do klimatyzatorów
przenośnych, osuszaczy, klimatyzatorów okiennych, systemów typu split do 12 kW, lodówek
domowych i zamrażarek.
Jednakże mogą pojawić się różnice w prawodawstwie poszczególnych państw członkowskich.
W przypadku, kiedy krajowe prawo wyklucza pewne produkty z zakresu WEEE, winno być stosowane
prawo lokalne i wymagania WEEE nie muszą być przestrzegane wobec produktów, które są
wyłączone z zakresu obowiązywania prawa krajowego.
Dyrektywy nie stosuje się do produktów sprzedawanych poza Unię Europejską. W przypadku, kiedy
produkt jest sprzedawany poza UE, wymagania WEEE nie muszą być spełnione, natomiast musi być
zapewniona zgodność z lokalnymi regulacjami.
Dla uzyskania dodatkowych informacji prosimy o kontakt z władzami samorządowymi, sprzedawcą,
dealerem lub instalatorem, który sprzedał dany produkt lub z producentem.
40KQV
Jednostka wewnętrzna klimatyzatora dzielonego „Global cassette”
Urządzenie może być używane ze zdalnym sterownikiem podczerwonym, ze „Sterownikiem
Pokojowym” lub ze zdalnym „Programatorem Strefowym” firmy Carrier.
Instrukcje do sterowania podczerwonego znajdują się w niniejszej instrukcji obsługi.
Instrukcje do zdalnego sterowania znajdują się w odpowiednich instrukcjach obsługi.
Instrukcje instalacji zarówno do jednostki wewnętrznej jak i zewnętrznej podano w
instrukcjach do każdej jednostki.
Spis treści
Strona
Informacje ogólne …………………………………………………………………………………………… 2
Opis systemu ………………………………………………………………………………………………… 2
Diody świecące i sterowniki urządzenia ………………………………………………………………… 3
Okresowe kontrole ………………………………………………………………………………………… 3
Optymalny komfort i minimalne zużycie energii ………………………………………………………… 4
Prawidłowe czyszczenie …………………………………………………………………………………… 4
Przed wyłączeniem klimatyzatora na dłuższy okres czasu ……………………………………………… 4
Wyświetlanie wybranych funkcji …………………………………………………………………………… 5
Urządzenie ochronne klimatyzatora ……………………………………………………………………… 5
Zdalny sterownik podczerwieni …………………………………………………………………………… 6
Używanie zdalnego sterownika ………………… ……………………………………………………… 7/9
Wykrywanie usterek ……………………………………………………………………………………… 10
PL - 1
40KQV
Informacje ogólne
Działanie i konserwacja urządzenia
•
Przed użyciem klimatyzatora prosimy dokładnie przeczytać niniejszą
instrukcję.
Urządzenie działa bezpiecznie i prawidłowo tylko jeżeli zostało
zainstalowane i przetestowane przez wykwalifikowany personel.
•
Niniejszy klimatyzator jest zgodny z dyrektywami:
niskonapięciową (EEC/73/23) i o kompatybilności
elektromagnetycznej (EEC/89/336)
Nie otwierać zdalnego sterownika elektronicznego, ponieważ grozi to
jego uszkodzeniem. W razie wadliwego działania, skontaktować się
z wykwalifikowanych inżynierem serwisowym.
•
•
Sprawdź, czy do klimatyzatora zostało podłączone zasilanie
sieciowe.
W urządzeniu znajdują się zespoły wirujące. Zabezpieczyć
urządzenie przed dostępem dzieci.
•
•
Sprawdź czy napięcie i częstotliwość zasilania sieciowego są takie,
jakich wymaga klimatyzator; rozporządzalna moc powinna być
wystarczająca do zasilania wszystkich innych urządzeń
podłączonych do tej samej linii.
Należy zdawać sobie sprawę z tego jaka jest temperatura w
pomieszczeniu i ogólne wygodne warunki, zwłaszcza w przypadku
używania urządzenia w pobliżu dzieci, osób starszych lub
niepełnosprawnych.
•
•
Przechowywać starannie wszystkie instrukcje obsługi i konserwacji i
przekazywać je następnemu właścicielowi wraz z urządzeniem.
•
Sprawdzić, czy podczas instalowania postępowano zgodnie ze
wszystkimi stosownymi krajowymi przepisami bezpieczeństwa
energetycznego. Przede wszystkim upewnić się, że zastosowano
właściwe parametry przewodów uziemiających i prawidłowo je
podłączono.
Warunkiem prawidłowego działania klimatyzatora jest jego praca w
przedziale temperatur podanym w tabeli „Graniczne warunki
eksploatacyjne” zamieszczonej w instrukcji instalowania jednostki
zewnętrznej. Skutkiem nieprawidłowego używania urządzenia poza
podanymi przedziałami parametrów jest wadliwe działanie i kapanie
z niego wody.
•
Sprawdzić, czy urządzenie nie jest uszkodzone podczas transportu
albo przemieszczania: W razie jakichkolwiek uszkodzeń, złożyć
natychmiast reklamację do firmy transportowej.
•
•
Klimatyzator należy używać tylko w zastosowaniach
zaakceptowanych przez fabrykę: nie wolno go używać w pralniach.
•
•
Nie używać urządzeń uszkodzonych. W razie wadliwego działania,
wyłączyć urządzenie i odciąć zasilanie elektryczne.
Nie rutynowa obsługa obiegu czynnika chłodniczego musi być
wykonywana tylko przez wykwalifikowany personel.
•
•
Przed każdymi czynnościami konserwacyjnymi lub przed obsługą
jakichkolwiek części wewnętrznych klimatyzatora należy odłączyć
zasilanie elektryczne.
Wszystkie materiały produkcyjne i opakowaniowe używane w
nowych urządzeniach są zdolne do biodegradacji i można
poddawać je recyklingowi.
•
Materiały opakowaniowe i baterie do zdalnego sterownika usuwać
zgodnie z wymaganiami miejscowymi.
•
Producent nie ponosi żadnej odpowiedzialności za szkody
wynikające z przeprowadzonych modyfikacji albo błędów w
podłączeniach instalacji elektrycznej lub czynnika chłodniczego,
popełnionych w trakcie instalowania, albo powstałych w wyniku
nieprawidłowego używania urządzenia. Powoduje to
natychmiastową utratę gwarancji.
W urządzeniu znajduje się czynnik chłodniczy, który trzeba usuwać
we właściwy sposób. Podczas usuwania urządzenia po zakończeniu
jego eksploatacji należy je dostarczyć do odpowiedniego ośrodka
usuwającego zużyty sprzęt albo do jego pierwotnego dostawcy,
którzy usuną je stosując odpowiednie procedury.
OSTRZEŻENIE:
Urządzenie należy zawsze wyłączać za pomocą zdalnego
sterownika. Nie wyłączać dzielonego klimatyzatora odcinając
zasilanie elektryczne od sieci.
A.
jednostka zewnętrzna
B.
jednostka wewnętrzna
C.
zdalny sterownik ( jeżeli jest)
PL - 2
1.
powrót powietrza
2.
filtry powietrza
3.
wylot powietrza
4.
lampka wskaźnikowa pracy i
odbiornik sygnałów zdalnego
sterowania
5.
tabliczka znamionowa
6.
rurociągi łączeniowe
7.
spust skroplin
40KQV
Diody świecące i sterowniki urządzenia
P: zielona dioda
Q: czerwona dioda
R: żółta dioda
S: odbiornik sygnałów zdalnego
sterowania
Diody świecące jednostki wewnętrznej
Informacje dotyczące działania jednostki wewnętrznej , statusu zegara
i diagnostyki sygnalizują trzy diody świecące usytuowane na
jednostce.
Jeżeli jest aktywny tryb zegara i urządzenie jest bezpośrednio
uruchamiane po zatrzymaniu, dioda ta błyska do chwili wysłania
nowego sygnału do urządzenia.
Test działania
* ZIELONA DIODA ŚWIECĄCA (P) sygnalizuje następujące
informacje:
Przycisk serwisowy przewidziany dla wykwalifikowanego pracownika
serwisu. Tryb testowy jest uruchamiany ze zdalnego sterownika.
- Kody usterek (diagnostyka);
- Podczas normalnej pracy dioda się świeci.
Bezzwłocznie po pojawieniu się awarii, dioda błyska z przerwami co
0,5 sekundy. Kod usterki można określić na podstawie liczby błysków
diody. Pomiędzy jednym cyklem błysków a drugim istnieje przerwa o
długości 5 sekund.
* CZERWONA DIODA ŚWIECĄCA (Q) sygnalizuje następujące
informacje:
- Podczas normalnej pracy, dioda jest wyłączona;
- Podczas rozmrażania dioda się świeci;
- Podczas testu sprawności instalacji elektrycznej, dioda błyska z
przerwami co 0,1 sekundy.
* CZERWONA ŚWIECĄCA (P) sygnalizuje następujące informacje:
- Podczas normalnej pracy, dioda jest wyłączona;
ŻÓŁTA DIODA ŚWIECĄCA (R) sygnalizuje działanie w trybie zegara.
Świecąca dioda sygnalizuje pracę urządzenia w trybie zegara.
Tabela 2: Okresowe kontrole
Jednostka wewnętrzna
Oczyścić filtr powietrza
Raz w miesiącu
Co 4 miesiące
•
Oczyścić rurkę ściekową (2)
•
Wymienić baterie w sterowniku
Jednostka zewnętrzna
Oczyścić z zewnątrz wężownicę zewnętrzną
Raz na rok
•(1)
Raz w miesiącu
Co 4 miesiące
Raz na rok
•
Oczyścić od wewnątrz wężownicę zewnętrzną (2)
•
Przedmuchać powietrzem części elektryczne (2)
•
Sprawdzić zamocowanie końcówek elektrycznych (2)
•
Oczyścić tarczę wentylatora (2)
•
Sprawdzić zamocowanie wentylatora (2)
•
Oczyścić miskę ściekową (2)
•
PL - 3
Dla zapewnienia dobrego działania
klimatyzatora zaleca się
przeprowadzanie podanych kontroli i
czynności konserwacyjnych.
Zalecane częstości czynności
konserwacyjnych mogą być różne w
zależności od środowiska, w jakim jest
zainstalowany klimatyzator, np. strefy
zapylone, itp.
(1) Zwiększyć częstość w strefach
zapylonych
(2) Czynności te powinien wykonywać
wykwalifikowany personel. Patrz
również „Instrukcja instalowania”.
40KQV
Optymalny komfort… - Prawidłowe czyszczenie – Przed dłuższym okresem
wyłączenia
Optymalny komfort i najmniejsze zużycie energii
Trzymać z dala od klimatyzatora źródła ciepła: można uszkodzić
panele.
Prawidłowe czyszczenie
Wyłączyć klimatyzator i odciąć główne zasilanie elektryczne.
Utrzymywać w pomieszczeniu temperaturę zapewniającą odpowiedni
poziom komfortu.
Używać tylko czystą, zwilżoną ściereczkę i łagodne detergenty.
Nie używać cieczy łatwopalnych, rozpuszczalników ani proszków
ściernych: mogą one uszkodzić panele.
Zdalny sterownik czyścić tylko suchą szmatką.
Przed dłuższym okresem wyłączenia
Otwierać drzwi i okna tylko w razie konieczności.
W trybie chłodzenie unikać bezpośredniego padania promieni
słonecznych w pomieszczeniu: jeżeli to możliwe, to zaciągnąć zasłony
albo firanki.
Nie tarasować wlotu ani wylotu powietrza w urządzeniu.
Oczyścić filtry i włożyć je na miejsce w urządzeniu.
Trzymać urządzenie pracujące przez połowę dnia w trybie wentylacji
(tylko wentylator) w celu wysuszenia wszystkich części wewnętrznych.
WYŁĄCZYĆ klimatyzator i poczekać co najmniej 3 minuty do
WYŁĄCZENIA głównego zasilania elektrycznego.
Takie przeszkody powodują zmniejszenie ilości powietrza i zjawisko
kondycjonowania, w wyniku czego klimatyzator działa wadliwie.
Wyjąc baterie ze zdalnego sterownika (jeżeli jest).
Zapewnij czystość filtrów powietrza.
Zapewnij w pomieszczeniu równomierne krążenie powietrza, sterując w
odpowiedni sposób kierunkiem przepływu strumieni.
Oczyścić jednostkę wewnętrzną i zewnętrzną.
Czyścić okresowo obszar wokół jednostki zewnętrznej i wlotu powietrza
w celu uniknięcia zmniejszenia krążenia powietrza.
PL - 4
40KQV
Zdalny sterownik podczerwieni
Tabela I: Urządzenia ochronne klimatyzatora
System
Typ ochrony
Efekt ochrony
Tryb działania
Włączanie
Zapobieganie zamarzaniu
Wyłączenie wentylatora
wewnętrznego
Ogrzewanie w trybie pompy
ciepła
Podczas pracy klimatyzatora
Cykl odmrażania
Wyłączenie wentylatora
wewnętrznego
Ogrzewanie w trybie pompy
ciepła
Podczas pracy klimatyzatora
Ochrona wężownicy
wewnętrznej przed
zamarznięciem
Wyłączenie sprężarki
Chłodzenie
Podczas pracy klimatyzatora
Przed częstym włączaniem i
wyłączaniem sprężarki
Opóźnienie czasowe
włączania sprężarki
Chłodzenie i ogrzewanie w
trybie pompy ciepła
Podczas uruchamiania albo
zmiany trybu działania
klimatyzatora
Z pompą ciepła
Tylko chłodzenie i pompa
ciepła
OSTRZEŻENIE:
Podczas pracy w trybie pompy ciepła klimatyzator przechodzi przez kilka cykli odmrażania w celu usunięcia lodu, który mógłby zgromadzić się na
jednostce zewnętrznej w bardzo niskich temperaturach otoczenia. Podczas tych cykli wentylator jednostki wewnętrznej będzie automatycznie wyłączany
i nie może działać do czasu zakończenia cyklu odmrażania.
PL - 5
40KQV
Zdalny sterownik podczerwieni
• Wyjąć baterie zużyte i włożyć nowe.
W zdalnym sterowniku znajdują się dwie baterie alkaliczne (1,5V,
LR03x2).
• Wcisnąć ostrym przedmiotem przycisk „O” w celu wyzerowania
zdalnego sterownika.
Nie używać zużytych baterii albo baterii innych typów, ponieważ
może to spowodować wadliwe działanie klimatyzatora.
• Wymianę baterii należy przeprowadzać tylko po wyłączeniu
urządzenia.
• Przeciętna trwałość baterii przy normalnym używaniu wynosi jeden
rok.
• W razie nienormalnego działania klimatyzatora po wymianie baterii,
wyjąć baterie, ponownie je włożyć i ponownie wcisnąć przycisk „O”
po 5 sekundach.
Zdalny sterownik jest zasilany dwiema jednorazowymi bateriami o
napięciu 1,5 V.
Pojawienie się symbolu
baterii.
sygnalizuje wyczerpywanie się
Sposób wkładania baterii
Otworzyć wbudowaną pokrywkę. Zdjąć pokrywkę komory na baterie
z tyłu zdalnego sterownika naciskając na zasuwkę do wewnątrz, w
kierunku wskazanym strzałką.
Maksymalny zasięg roboczy zdalnego sterownika wynosi około 5 m.
Pomiędzy sterownikiem a urządzeniem nie powinno być żadnych
przeszkód, takich jak zasłony lub kwiaty.
Bezpośrednie padanie promieni słonecznych na odbiornik urządzenia
może zakłócać dobry odbiór sygnału.
Podczas wciskania przycisków potrzebnych funkcji, sterownik należy
skierować bezpośrednio na odbiornik urządzenia. Dźwięk
akustycznego potwierdzenia (beep) informuje, że sygnał został
odebrany.
PL - 6
40KQV
Używanie zdalnego sterownika
Symbol na wyświetlaczu
Uruchamianie/ Zatrzymywanie
(przycisk B)
Kiedy klimatyzator nie pracuje, na wyświetlaczu zdalnego sterownika
jest wyświetlany czas (w przypadku wyświetlania innych sygnałów,
wyłączyć sterownik, wciskając przycisk
).
.
Klimatyzator uruchamia się wciskając przycisk
Wszystkie wybrane i zapamiętane funkcje pokażą się na wyświetlaczu
i włączą się; klimatyzator będzie działał zgodnie z wybranymi
funkcjami.
. Z wyświetlacza
Klimatyzator zatrzymuje się wciskając przycisk
znikną wszystkie wskaźniki, a pozostanie tylko aktualny czas.
Jeżeli urządzenie nie zatrzymuje się, włączyć sterownik (wciskając
przycisk
Istnieje możliwość wyboru 6 położeń.
Żaluzję można ustawić na jedno z 6 różnych położeń
kierunku nadmuchu powietrza.
Żaluzja waha się cały czas w dół i w górę.
Tryb „Swing” zawsze zapewnia optymalne
równomierne rozprowadzanie powietrza w
pomieszczeniu.
) i powtórzyć czynność wyłączania.
(w celu uruchomienia
W przypadku wciśnięcia przycisku
klimatyzatora) w krótkim odstępie czasu po zatrzymaniu, sprężarka nie
włączy się przez 3/5 minut z powodu automatycznego działania
zabezpieczenia przed zbyt częstym włączaniem i wyłączaniem.
Prawidłowy odbiór sygnałów przez urządzenie jest sygnalizowany tylko
emisją dźwięku (beep).
Wybór trybu działania
(przycisk A)
Wybór prędkości wentylatora
(przycisk E)
Prędkość wentylatora wybiera się przyciskiem
.
Pokazywany symbol
Mała prędkość
(podczas pracy w nocy)
Średnia prędkość.
Przycisk ten umożliwia wybieranie trybu działania klimatyzatora.
Wciskając raz za razem przycisk można wybrać kolejno dostępne
tryby działania.
Wybrany tryb jest pokazywany w poniższy sposób, a potwierdzeniem
odbioru sygnału jest akustyczna reakcja urządzenia (beep).
Pokazywany symbol
Wysoka prędkość
(podczas rozruchu, w celu dojścia do właściwej
temperatury)
Automatycznie
(Prędkość wentylatora automatycznie przełącza się na
wartość zapewniającą optymalny komfort).
Procedura WŁĄCZANIA sterownika zegarowego
1. Przycisk WŁĄCZANIE
STEROWNIKA (przycisk I)
Wentylacja (tylko wentylator)
Ogrzewanie
Wcisnąć ten przycisk, nawet jeżeli zdalny
sterownik jest wyłączony.
Zacznie migać odpowiednia ikona i czas.
Po upłynięciu 10 sekund bez wciskania
jakiegokolwiek przycisku, zdalny sterownik
wyłączy się (jeżeli był już wyłączony kiedy był
) albo następuje
wciskany przycisk
automatyczne wyłączenie funkcji sterownika.
Tryb automatyczny
Chłodzenie z odwilżaniem
Tylko odwilżanie.
Zadawanie temperatury
2. Przyciski GODZIN, MINUT
)
(przyciski i
ZWIĘKSZANIE
Jeżeli urządzenie jest włączone, jedynym
możliwym wyborem jest czas uruchomienia.
Urządzenie pracuje z widocznymi na
wyświetlaczu wybranymi opcjami.
(przycisk C)
ZMNIEJSZANIE
(przycisk D)
Wciskanie przycisków UP
i DOWN
powoduje zwiększenie lub
zmniejszenie zadanej temperatury w porównaniu z wartością
poprzednią. Urządzenie potwierdza akustycznie (beep) odbiór sygnału,
a równocześnie zmienia się wartość zadanej temperatury na
wyświetlaczu.
0
0
0
Temperaturę można zadawać w przedziale od 17 C (63 F)do 32 C
0
(90 F) w odstępach co 1 stopień.
W trybie chłodzenia, jeżeli wybrana temperatura jest wyższa niż
temperatura w pomieszczeniu, urządzenie nie uruchomi się; to samo
dotyczy trybu ogrzewania, jeżeli wybrana temperatura jest niższa niż
temperatura w pomieszczeniu.
Wybieranie kierunku działania żaluzji do
nadmuchu powietrza (przycisk H)
Istnieje możliwość regulowania kierunku napływu powietrza w celu
optymalizacji rozprowadzania powietrza w pomieszczeniu. Wciskając
można wybrać jedno z następujących położeń żaluzji:
raz za razem
PL - 7
Automatyczne ustawianie kierunku napływu
powietrza.
Żaluzja jest ustawiana w zadanym położeniu w
zależności od trybu działania klimatyzatora.
3. Przyciski GODZIN, MINUT
)
(przyciski i
Jeżeli urządzenie jest wyłączone: w celu
wybrania czasu uruchomienia należy użyć
i
przyciski sterowania temperaturą (przyciski
).
Najpierw wybierz godziny, a po potwierdzeniu
wybierz
tego poprzez wciśnięcie przycisku
lub .
minuty za pomocą przycisku
W celu ostatecznego ustawienie czasu wciśnij
ponownie przycisk
.
4. Tryb pracy
Wybierz tryb pracy urządzenia.
Zacznie migać ikona.
W celu wybrania trybu, użyj przycisku M . Po
wybraniu trybu, wciśnij ponownie przycisk
.
Ikona wybranego trybu przestanie migać.
40KQV
Używanie zdalnego sterownika
5. Pożądana temperatura
Sterownik DZIENNY
W celu wybrania pożądanej temperatury (wartość miga)
użyj przycisków
lub . Wciśnij przycisk
dla
potwierdzenia wyboru.
Liczby przestają migać.
wciśnij przycisk
.
W ten sposób codziennie będzie powtarzane zapamiętywanie
włączania i wyłączania sterownika.
6. Prędkość wentylatora
Prędkość wentylatora wybiera się przyciskiem
Po zakończeniu wybierania, wciśnij przycisk
potwierdzenie. Ikona przestanie migać.
(Codziennie – przycisk J)
Kiedy jest aktywny sterownik w trybie włączonym lub wyłączonym
W celu wyłączenia funkcji CODZIENNIE, wciśnij ponownie przycisk
.
na
.
Kombinacja procedury sterownika czasowego
WŁĄCZANIE, WYŁĄCZANIE i CODZIENNA
7. Położenie żaluzji
Obecnie ikona ta miga.
Pożądane położenie zadaje się przyciskiem
.
.
Potwierdź wybór przyciskiem
Teraz wszystkie ikony są na wyświetlaczu.
Jeżeli chcesz anulować dokonane dotychczas wybory,
wciśnij przycisk X; jeżeli chcesz anulować wszystkie
opcje, na jakie został ustawiony sterownik, wciśnij
, a następnie X.
przycisk
Jeżeli klimatyzator ma być włączany o godzinie 17:30 (5.30 P.M.) i
zatrzymywany o godzinie 22:30 (10.30 P.M.).
1.
2.
3.
Ustawić sterownik zegarowy na WŁĄCZANIE o 17:30.
Ustawić sterownik zegarowy na WYŁĄCZANIE o 22:30.
Zadać pożądany tryb działania (przycisk M)
O włączaniu sterownika
o Kiedy jest włączona funkcja włączanie, urządzenie
określa temperaturę powietrza w pomieszczeniu na jedną
godzinę przed procedurą uruchomienia.
o Rozruch urządzenia może być wykonany na podstawie
zaprogramowanego czasu uruchomienia w przedziale od
0 do 40 minut, w zależności od różnicy temperatur
pomiędzy pomieszczeniem a wybraną temperaturą.
Procedura WYŁĄCZANIA sterownika zegarowego
1. Przycisk
WYŁĄCZANIA
STEROWNIKA (przycisk L)
Jeżeli klimatyzator ma być zatrzymany o godzinie 22:30 (10.30 P.M.)
i ponownie uruchomiony o godzinie 7:30 dla tych samych warunków,
to:
1.
Ustawić sterownik zegarowy na WYŁĄCZANIE o 22:30
podczas pracy.
2.
Ustawić sterownik zegarowy na WŁĄCZANIE o 7:30.
Wcisnąć przycisk
.
Zacznie migać ikona sterownika i liczb do
zadawania czasu.
Funkcję tę można zadawać nawet jeżeli
zdalny sterownik jest wyłączony.
2. Przyciski GODZIN, MINUT
)
(przyciski i
W celu zadania czasu na zegarze, wcisnąć
lub .
przyciski
W celu przejścia z godzin na minuty, wcisnąć
Jeżeli klimatyzator ma być uruchamiany codziennie o godzinie 17:30
(5.30 P.M.) i zatrzymany o godzinie 22:30 (10.30 P.M.) dla tych
samych warunków roboczych, to:
przycisk
.
Dla potwierdzenia ponownie wcisnąć przycisk
1.
2.
Ustawić sterownik zegarowy na WŁĄCZANIE o 17:30.
3.
Wcisnąć przycisk EVERYDAY (przycisk dzienny
.
Osobiste ustawienia przycisków
i F)
i
(przyciski G
Jeżeli chce się zapamiętać osobiste tryby pracy, do przywoływania w
każdej chwili, wykonać następujące czynności:
1. Przy wyłączonym lub włączonym zdalnym sterowniku, wcisnąć
przycisk
i przytrzymać go przez ponad 5 sekund. Na
ustawień osobistych.
wyświetlaczu zacznie migać ikona
2. W celu wybrania trybu pracy wciśnij przycisk M.
lub
3. W celu wybrania pożądanej temperatury wciśnij przycisk
4. Za pomocą przycisku
5. Za pomocą przycisku
.
wybrać prędkość wentylatora.
wybrać działanie żaluzji.
w celu ich
6. Po wprowadzeniu wszystkich opcji, wcisnąć przycisk
zapamiętania.
Od tej chwili wszystkie wybrane i zapamiętane funkcje można
bez względu na tryb pracy
uaktywnić za pomocą przycisku
urządzenia.
Po wprowadzeniu trybu osobistego, wcisnąć jeden z przycisków M,
,
i
lub
w celu wyjścia z tego trybu. Jeżeli chcesz zmienić
jeden lub więcej zapamiętanych parametrów, rozpocznij czynności od
punktu 1.
PL - 8
Ustawić sterownik zegarowy na WYŁĄCZANIE o 22:30.
).
40KQV
Używanie zdalnego sterownika
Kasowanie procedur sterownika czasowego
WŁĄCZANIE, WYŁĄCZANIE i EVERYDAY
Jeżeli chcesz anulować ustawienia włączania i
wyłączania sterownika, wciśnij kolejno następujące
przyciski:
lub
;
*przycisk
* przycisk X;
W celu wyłączenia funkcji Codziennie, wcisnąć
. Funkcja Everyday pozostanie aktywna
przycisk
dopóki jeden z dwóch sterowników (Włączanie lub
Wyłączanie) jest aktywny.
Procedura SLEEP (UŚPIENIE) „noc”
zegarowego (przycisk M)
Przyciski zadawania i kasowania aktualnego czasu
(przycisk N i O)
W celu ustawienia aktualnego czasu, wcisnąć przycisk regulacyjny
przez co najmniej 5 sekund. Jeżeli zdalny sterownik nie działa
prawidłowo albo po wymianie baterii wcisnąć ostrym przedmiotem
przycisk anulowania „O”.
Ustawianie aktualnego czasu
(przycisk N)
1. Przy włączonym lub
wyłączonym zdalnym
sterowniku wcisnąć przycisk
.
sterownika
Wciśnij ten przycisk w celu ustawienia funkcji Uśpienie sterownika
czasowego.
Na wyświetlaczu pojawi się odpowiednia ikona.
Procedura ta umożliwia zadawanie pozostałego czasu roboczego
urządzenia.
1. Na wyświetlaczu pojawi się wraz z ikoną 1:hr.
2. Wciśnij przycisk (zwiększania temperatury).
Na wyświetlaczu pojawią się kolejno
następujące ustawienia
1hr, 2hr, 3hr, 4hr, 5hr, 6hr, 7hr i 9hr
2.Miga aktualny czas. W celu
ustawienia godziny wciśnij
lub
.
przycisk
Wciśnij przycisk
w celu
przestawienia się na minuty i
ich przestawienia.
3. Używaj do tego zawsze
lub .
przycisku
3.
4.
W przypadku wybrania pozostałych godzin
roboczych za pomocą przycisku
lub ,
4. Po ustawieniu aktualnego
czasu wciśnij przycisk
celu potwierdzenia.
w
dla potwierdzenia.
ponownie wciśnij przycisk
W przypadku ustawienia sterownika
zegarowego na SLEEP, urządzenie steruje
temperaturą w celu uniknięcia przechłodzenia
lub przegrzania podczas pracy. Zadana
temperatura jest zmieniana według
następującego schematu:
Wybierak adresu
Jeżeli w tym samym pomieszczeniu znajdują się dwie jednostki
wewnętrzne istnieje możliwość przypisania jednego zdalnego
sterownika do jednej jednostki wewnętrznej, a drugiego do drugiej albo
też można sterować obu jednostkami wewnętrznymi za pomocą
jednego zdalnego sterownika.
Konfigurację takiej sytuacji przedstawiono w instrukcji instalacji.
PL - 9
40KQV
Wykrywanie usterek
Po włożeniu baterii w sterownik, nie świeci się wyświetlacz:
• Baterie są wyczerpane albo mają złą biegunowość; wymień baterie albo
zmień biegunowość.
• Podczas wciskania wpuszczonego przycisku ustawiania zegara nie
migają na wyświetlaczu liczby odnoszące się do godzin:
• Wpuszczony przycisk nie został prawidłowo wciśnięty; wciśnij go
zaokrąglonym narzędziem unikając stosowania zbyt dużej siły.
Podczas wciskania jakiegokolwiek przycisku, na wyświetlaczu
pojawiają się wszystkie symbole:
• Sterownik został nieodwracalnie uszkodzony; wymień go na nowy.
Po wciśnięciu przycisku uruchamiającego urządzenie nie
sygnalizuje dźwiękiem odbioru polecenia:
• Główny wyłącznik jest wyłączony, przestaw go w położenie
włączone.
• Baterie sterownika są wyczerpane; wymień je.
• Sterownik nie został prawidłowo skierowany ku jednostce
odbierającej; wyłącz sterownik i powtórz czynność we właściwym
kierunku.
• Pomiędzy sterownikiem a urządzeniem są przeszkody (zasłony,
ściany, itp.) powtórz czynności po usunięciu przeszkód.
• Na odbiornik w urządzeniu lub na zdalny sterownik działają silne
promienie słońca; unikaj wystawiania tych urządzeń na
bezpośrednie działanie słońca, zasuń zasłony lub zamknij żaluzje,
albo przenieś sterownik w inne miejsce.
• Zakłócona transmisja sygnału w wyniku silnej interferencji pola
elektromagnetycznego; unikaj wysyłania sygnałów podczas
działania w pobliżu komputerów albo sprzętu gospodarstwa
domowego (roboty kuchenne, młynki do kawy itp.). Również
telefony komórkowe i bezprzewodowe mogą zakłócać działanie
sterownika
Po wciśnięciu przycisku zatrzymywania urządzenie nie wyłącza
się i nie potwierdza akustycznie odbioru sygnału:
• Baterie sterownika są wyczerpane; wymień je.
• Sterownik nie został prawidłowo skierowany ku jednostce
odbierającej; wyłącz sterownik i powtórz czynność we właściwym
kierunku.
• Pomiędzy sterownikiem a urządzeniem są przeszkody (zasłony,
ściany, itp.) powtórz czynności po usunięciu przeszkód.
• Na odbiornik w urządzeniu lub na zdalny sterownik działają silne
promienie słońca; unikaj wystawiania tych urządzeń na
bezpośrednie działanie słońca, zasuń zasłony lub zamknij żaluzje,
albo przenieś sterownik w inne miejsce.
• Zakłócona transmisja sygnału w wyniku silnej interferencji pola
elektromagnetycznego; unikaj wysyłania sygnałów podczas
działania w pobliżu komputerów albo sprzętu gospodarstwa
domowego (roboty kuchenne, młynki do kawy itp.). Również
telefony komórkowe i bezprzewodowe mogą zakłócać działanie
sterownika.
Po wciśnięciu jakiegokolwiek przycisku funkcyjnego, sterownik
pokazuje żądaną funkcję na wyświetlaczu, ale urządzenie nie
potwierdza akustycznie odbioru sygnału i nie realizuje funkcji:
• Baterie sterownika są wyczerpane; wymień je.
• Sterownik nie został prawidłowo skierowany ku jednostce
odbierającej; wyłącz sterownik i powtórz czynność we właściwym
kierunku.
• Pomiędzy sterownikiem a urządzeniem są przeszkody (zasłony,
ściany, itp.) powtórz czynności po usunięciu przeszkód.
• Na odbiornik w urządzeniu lub na zdalny sterownik działają silne
promienie słońca; unikaj wystawiania tych urządzeń na
bezpośrednie działanie słońca, zasuń zasłony lub zamknij żaluzje,
albo przenieś sterownik w inne miejsce.
• Zakłócona transmisja sygnału w wyniku silnej interferencji pola
elektromagnetycznego; unikaj wysyłania sygnałów podczas
działania w pobliżu komputerów albo sprzętu gospodarstwa
domowego (roboty kuchenne, młynki do kawy itp.). Również
telefony komórkowe i bezprzewodowe mogą zakłócać działanie
sterownika.
PL - 10
Po wciśnięciu dowolnego przycisku, obraz na wyświetlaczu nie
zmienia się:
• Pojawia się trójkątny sygnał 2 S podczas transmisji innego sygnału;
poczekaj aż sygnał 2 S zniknie i powtórz czynności.
Klimatyzator nie uruchamia się:
• Wyłączony główny wyłącznik; włącz go.
• Przepalone bezpieczniki na głównym wyłączniku; wymień
bezpieczniki.
• Poczekaj 3 minuty: włączona jest ochrona przed zbyt częstym
włączaniem i wyłączaniem sprężarki.
• Wybrana temperatura jest wyższa niż temperatura w pomieszczeniu
(lub niższa w trybie chłodzenia).
Klimatyzator nie zapewnia wystarczającego chłodzenia (lub
ogrzewania):
• Powietrze nie może swobodnie krążyć.
• Brudne filtry zmniejszają ilość krążącego powietrza.
• Otwarte są drzwi i/lub okna.
• Prędkość wentylatora została ustawiona jako „mała”.
• Nieprawidłowy dla prawidłowej wentylacji kierunek przepływu
powietrza.
• Wybrana temperatura nie jest prawidłowa.
Z urządzenia wydobywa się lekka mgiełka:
• Czasami można zobaczyć w trybie chłodzenia lekką mgiełkę
wydostającą się wylotu powietrza. Wynika to z kontaktu pomiędzy
zimnym powietrzem z urządzenia a powietrzem w pomieszczeniu.
Z urządzenia dobiega hałas podczas uruchamia i zatrzymywania
klimatyzatora:
• Wynika to z rozpoczynania krążenia przez czynnik chłodniczy albo
regulacji ciśnienia czynnika chłodniczego. Jest to normalne zjawisko
podczas pracy klimatyzatora.
Miga wskaźnik P (zielona dioda):
Wadliwe działanie systemu.
Skontaktuj się z serwisem po sprawdzeniu czy:
• Nie ma przeszkód zagradzających drogę przepływu powietrza.
• Nie ma przeszkód na wężownicy jednostki zewnętrznej silnie
zmniejszających krążenie powietrza.
• Nie ma przeszkód w rurze spustowej skroplin.
Zajrzyj do instrukcji instalacji i sprawdź kod usterki, żeby go podać
firmie serwisowej.
Rozruch klimatyzatora po skorygowaniu usterek.
Świeci się wskaźnik Q (czerwona dioda):
• W trybie ogrzewania dioda ta włącza się sygnalizując aktywne
warunki odladzania.
Nieprzyjemny zapach wydostający się z urządzenia:
• Nieprzyjemne zapachy mogą być powodowane substancjami
gromadzącymi się w filtrach powietrza. Wyłącz urządzenie i
skontaktuj się z upoważnionym ośrodkiem serwisowym w celu
oczyszczenia filtrów. Uruchom ponownie urządzenie w trybie
wentylacji (tylko wentylator) i otwórz okna w celu wymiany powietrza
w pomieszczeniu.
Silny hałas dobiegający z urządzenia:
• Od czasu do czasu z urządzenia mogą dobiegać krótkie silne hałasy
w trakcie jego pracy lub podczas zatrzymywania. Wynika to na ogół
z oddziaływania zmian temperatury na części z tworzyw sztucznych.
OSTRZEŻENIE:
(modele z pompą ciepła):
Jeżeli nastąpiło ręczne skasowanie i termiczne wyłączenie
klimatyzatora, WYŁĄCZ go i ponownie WŁĄCZ za pomocą głównego
wyłącznika w celu skasowania ustawień.
Jeżeli urządzenie zacznie pracować wadliwie, skontaktuj się ze swoim
lokalnym upoważnionym dealerem.
L010126H62 - 0405
Carrier Polska Sp. z o.o. ul. Postepu 14, 02-676 Warszawa - tel./fax. 022/3360800
www.carrier.com.pl
Producent zastrzega sobie prawo do zmian w specyfikacji produktu bez uprzedzenia.
Luty, 2006.
