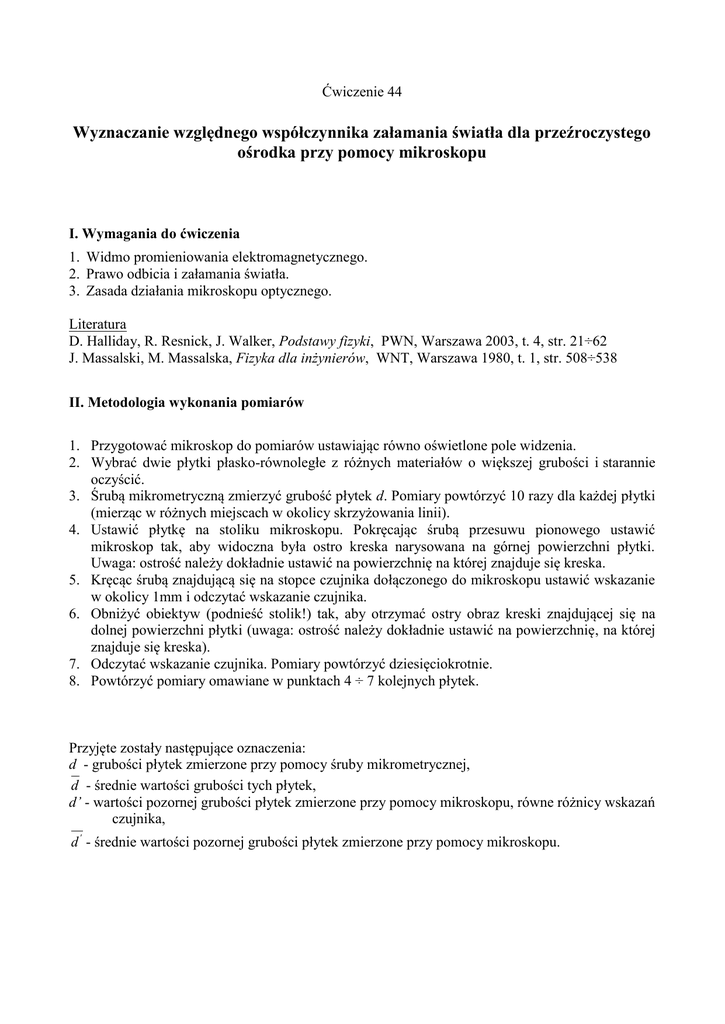

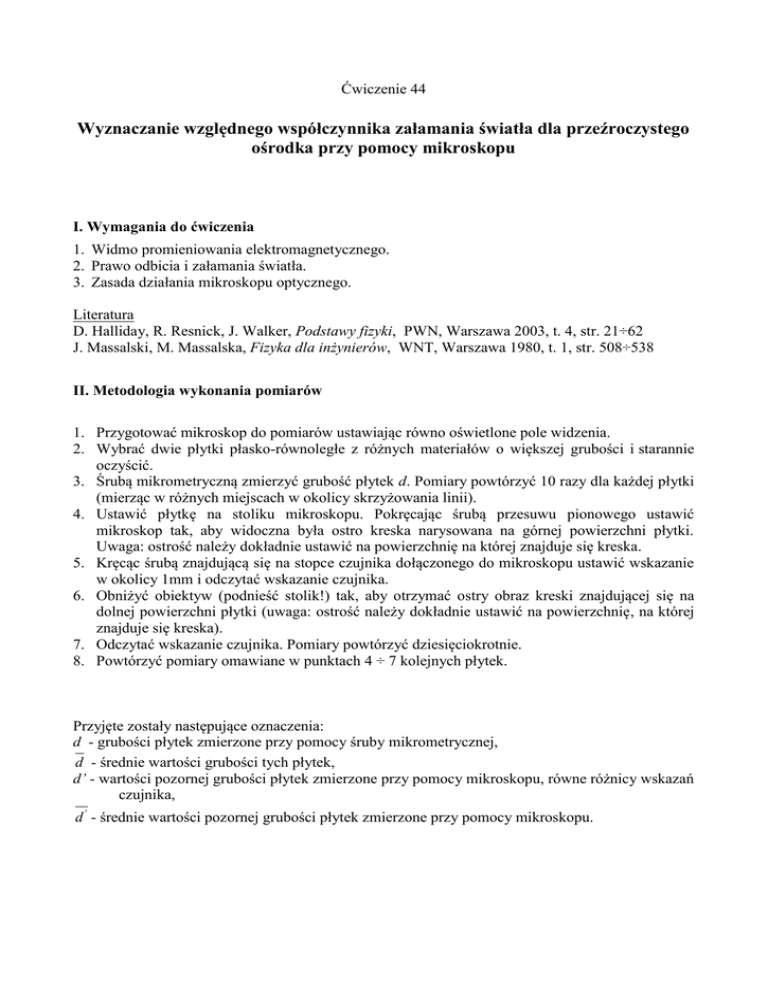

Ćwiczenie 44
Wyznaczanie względnego współczynnika załamania światła dla przeźroczystego
ośrodka przy pomocy mikroskopu
I. Wymagania do ćwiczenia
1. Widmo promieniowania elektromagnetycznego.
2. Prawo odbicia i załamania światła.
3. Zasada działania mikroskopu optycznego.
Literatura
D. Halliday, R. Resnick, J. Walker, Podstawy fizyki, PWN, Warszawa 2003, t. 4, str. 21÷62
J. Massalski, M. Massalska, Fizyka dla inżynierów, WNT, Warszawa 1980, t. 1, str. 508÷538
II. Metodologia wykonania pomiarów
1. Przygotować mikroskop do pomiarów ustawiając równo oświetlone pole widzenia.
2. Wybrać dwie płytki płasko-równoległe z różnych materiałów o większej grubości i starannie
oczyścić.
3. Śrubą mikrometryczną zmierzyć grubość płytek d. Pomiary powtórzyć 10 razy dla każdej płytki
(mierząc w różnych miejscach w okolicy skrzyżowania linii).
4. Ustawić płytkę na stoliku mikroskopu. Pokręcając śrubą przesuwu pionowego ustawić
mikroskop tak, aby widoczna była ostro kreska narysowana na górnej powierzchni płytki.
Uwaga: ostrość należy dokładnie ustawić na powierzchnię na której znajduje się kreska.
5. Kręcąc śrubą znajdującą się na stopce czujnika dołączonego do mikroskopu ustawić wskazanie
w okolicy 1mm i odczytać wskazanie czujnika.
6. Obniżyć obiektyw (podnieść stolik!) tak, aby otrzymać ostry obraz kreski znajdującej się na
dolnej powierzchni płytki (uwaga: ostrość należy dokładnie ustawić na powierzchnię, na której
znajduje się kreska).
7. Odczytać wskazanie czujnika. Pomiary powtórzyć dziesięciokrotnie.
8. Powtórzyć pomiary omawiane w punktach 4 ÷ 7 kolejnych płytek.
Przyjęte zostały następujące oznaczenia:
d - grubości płytek zmierzone przy pomocy śruby mikrometrycznej,
d - średnie wartości grubości tych płytek,
d’ - wartości pozornej grubości płytek zmierzone przy pomocy mikroskopu, równe różnicy wskazań
czujnika,
d ' - średnie wartości pozornej grubości płytek zmierzone przy pomocy mikroskopu.
Tabela pomiarowa
Materiał
d
[mm ]
d
ud 
[mm ]
d’
[mm]
d'
ud 
'
[ mm ]
n ± u(n)
[-]
III. Obliczenia
Obliczyć średnie grubości płytek oraz ich niepewności standardowe typu A. Obliczyć niepewności
standardowe typu B (wynikające z dokładności śruby mikrometrycznej lub czujnika zegarowego)
Do prawa przenoszenia niepewności zastosować większą z obliczonych powyżej niepewności.
Korzystając z prawa przenoszenia niepewności obliczamy niepewność u(n).
