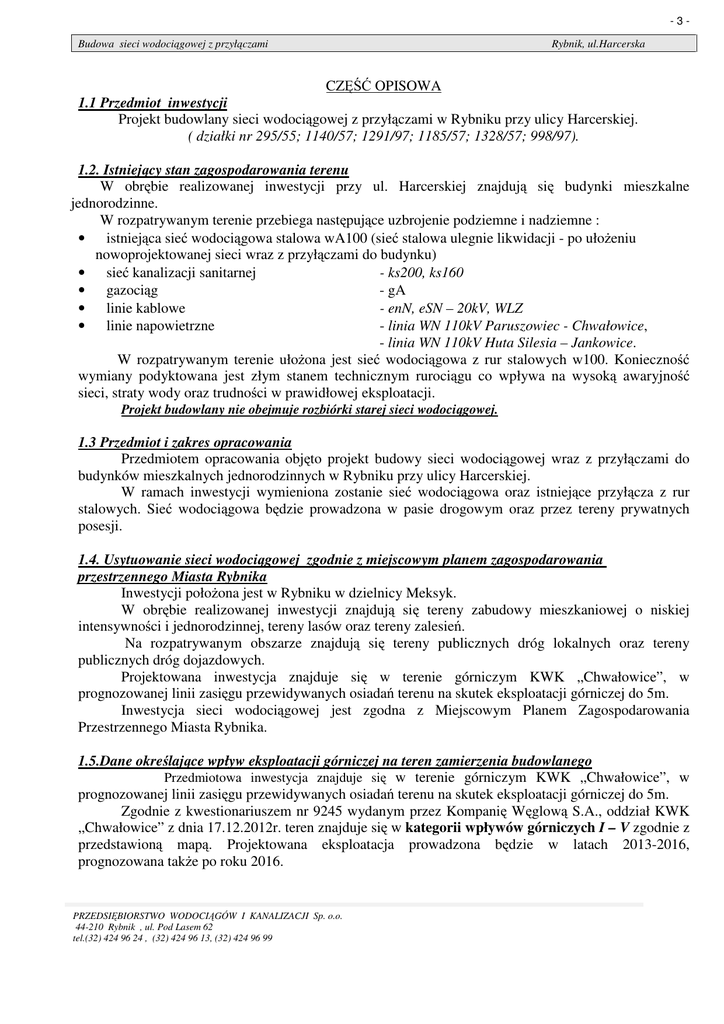

CZĘŚĆ OPISOWA 1.1 Przedmiot inwestycji Projekt

-3Budowa sieci wodociągowej z przyłączami
Rybnik, ul.Harcerska
CZĘŚĆ OPISOWA
1.1 Przedmiot inwestycji
Projekt budowlany sieci wodociągowej z przyłączami w Rybniku przy ulicy Harcerskiej.
( działki nr 295/55; 1140/57; 1291/97; 1185/57; 1328/57; 998/97).
1.2. Istniejący stan zagospodarowania terenu
W obrębie realizowanej inwestycji przy ul. Harcerskiej znajdują się budynki mieszkalne
jednorodzinne.
W rozpatrywanym terenie przebiega następujące uzbrojenie podziemne i nadziemne :
• istniejąca sieć wodociągowa stalowa wA100 (sieć stalowa ulegnie likwidacji - po ułożeniu
nowoprojektowanej sieci wraz z przyłączami do budynku)
• sieć kanalizacji sanitarnej
- ks200, ks160
• gazociąg
- gA
• linie kablowe
- enN, eSN – 20kV, WLZ
• linie napowietrzne
- linia WN 110kV Paruszowiec - Chwałowice,
- linia WN 110kV Huta Silesia – Jankowice.
W rozpatrywanym terenie ułożona jest sieć wodociągowa z rur stalowych w100. Konieczność
wymiany podyktowana jest złym stanem technicznym rurociągu co wpływa na wysoką awaryjność
sieci, straty wody oraz trudności w prawidłowej eksploatacji.
Projekt budowlany nie obejmuje rozbiórki starej sieci wodociągowej.
1.3 Przedmiot i zakres opracowania
Przedmiotem opracowania objęto projekt budowy sieci wodociągowej wraz z przyłączami do
budynków mieszkalnych jednorodzinnych w Rybniku przy ulicy Harcerskiej.
W ramach inwestycji wymieniona zostanie sieć wodociągowa oraz istniejące przyłącza z rur
stalowych. Sieć wodociągowa będzie prowadzona w pasie drogowym oraz przez tereny prywatnych
posesji.
1.4. Usytuowanie sieci wodociągowej zgodnie z miejscowym planem zagospodarowania
przestrzennego Miasta Rybnika
Inwestycji położona jest w Rybniku w dzielnicy Meksyk.
W obrębie realizowanej inwestycji znajdują się tereny zabudowy mieszkaniowej o niskiej
intensywności i jednorodzinnej, tereny lasów oraz tereny zalesień.
Na rozpatrywanym obszarze znajdują się tereny publicznych dróg lokalnych oraz tereny
publicznych dróg dojazdowych.
Projektowana inwestycja znajduje się w terenie górniczym KWK „Chwałowice”, w
prognozowanej linii zasięgu przewidywanych osiadań terenu na skutek eksploatacji górniczej do 5m.
Inwestycja sieci wodociągowej jest zgodna z Miejscowym Planem Zagospodarowania
Przestrzennego Miasta Rybnika.
1.5.Dane określające wpływ eksploatacji górniczej na teren zamierzenia budowlanego
Przedmiotowa inwestycja znajduje się w terenie górniczym KWK „Chwałowice”, w
prognozowanej linii zasięgu przewidywanych osiadań terenu na skutek eksploatacji górniczej do 5m.
Zgodnie z kwestionariuszem nr 9245 wydanym przez Kompanię Węglową S.A., oddział KWK
„Chwałowice” z dnia 17.12.2012r. teren znajduje się w kategorii wpływów górniczych I – V zgodnie z
przedstawioną mapą. Projektowana eksploatacja prowadzona będzie w latach 2013-2016,
prognozowana także po roku 2016.
PRZEDSIĘBIORSTWO WODOCIĄGÓW I KANALIZACJI Sp. o.o.
44-210 Rybnik , ul. Pod Lasem 62
tel.(32) 424 96 24 , (32) 424 96 13, (32) 424 96 99
-4Budowa sieci wodociągowej z przyłączami
Rybnik, ul.Harcerska
Ze względu na w/w kategorię szkód górniczych oraz dla zapewnienia szczelności wodociągu,
projektowana sieć wodociągowa od pkt. A do pkt. IV zostanie zaprojektowana z rur stalowych bez
szwu DN100 wyposażonych w kompensatory (od pkt.A rozpoczyna się IV kat. szkód górniczych).
Kompensatory będą miały za zadanie przejąć wydłużenia związane z odkształceniem terenu pod
wpływem działalności szkód górniczych. Miejsca zabudowy kompensatorów należy oznaczyć
tabliczkami informacyjnymi.
Armatura łączona będzie z przewodami za pomocą złączy kołnierzowych.
1.6. Dane informujące o terenie podlegającym ochronie i wpisie do rejestru zabytków objętym
inwestycją
Inwestycja znajduje się poza terenami ochrony konserwatorskiej.
1.7. Informacje i dane o charakterze i cechach istniejących i przewidywanych zagrożeń dla
środowiska oraz higieny i zdrowia użytkowników
Dla potrzeb budowy sieci wodociągowej brak dokumentacji geologicznej, w związku z tym,
założono warunki gruntowe jako proste z wodą gruntowa poniżej projektowanego poziomu
posadowienia wodociągu oraz zakwalifikowano obiekt do pierwszej kategorii geotechnicznej.
Inwestycja znajduje się w I kategorii geotechnicznej jako niewielki obiekt budowlany, dla której
wystarczy jakościowe określenie właściwości gruntów.
W trakcie budowy przy stwierdzeniu innych od założonych w projekcie warunków gruntowych,
kategoria geotechniczna może ulec zmianie. Kategorię gruntu, wilgotność oraz strukturę będzie można
dokładnie określić w trakcie wykonywanych robót ziemnych przy budowie sieci wodociągowej.
Sieć wodociągowa (zgodnie z PN-92/B-01706) przy ułożeniu równoległym powinna być
prowadzona w odległości co najmniej :
- 1,5m od przewodów gazowych i kanalizacyjnych
- 0,8m od kabli energetycznych
- 0,5m od kabli telekomunikacyjnych.
W przypadku skrzyżowania przewodów wodociągowych z przewodami kanalizacyjnymi, jeżeli
odległość przewodów jest mniejsza niż 0,6m, należy stosować rury ochronne stalowe na przewodzie
wodociągowym (średnica zależna od średnicy projektowanego wodociągu).
Odległość krawędzi dna wykopu od pionowej ściany fundamentu budowli posadowionej poniżej
dna wykopu i sąsiadującej z nim, jeżeli nie są zastosowane specjalne zabezpieczenia uzależniona jest od
kategorii gruntu, głębokości posadowienia ław fundamentowych zgodnie z PN-B-10736: Wykopy
otwarte dla przewodów wodociągowych i kanalizacyjnych oraz zgodnie z Warunkami Technicznymi
Wykonania i Odbioru sieci wodociągowej dla obiektów budowlanych odległość skrajni przewodu o
średnicy DN<300, l=1,5m.
W miejscu skrzyżowania sieci wodociągowej z innym istniejącym uzbrojeniem, gdy odległość
będzie mniejsza niż określona w „Warunkach Technicznych” należy założyć rurę ochronną stalową
DN150 lub DN200 o długości 2,5m na projektowanym wodociągu zaś w miejscu skrzyżowania
istniejących kabli teletechnicznych z projektowaną siecią wodociągową kable zabezpieczyć dwudzielną
rurą ochronną AROTA.
W miejscu skrzyżowania projektowanej sieci wodociągowej z istniejącym gazociągiem, gdy
odległość będzie mniejsza od określonej w warunkach technicznych Dz. U. Nr97 poz. 1055; Dz. U.
Nr139 i normach PN -91/M34501; PN -92/B-01706, należy przewód gazowy zabezpieczyć rurą
ochronna dwudzielną (średnica, materiał i sposób połączenia rury uwarunkowany średnicą i
materiałem istniejącego gazociągu, zgodnie z załączonym rysunkiem nr 04). Rura ochronna ułożona
zostanie na płozach typu „B” firmy INTEGRA Gliwice. Roboty prowadzić pod nadzorem RG.
W projekcie zastosowano się do wytycznych i norm aby zabezpieczyć obiekty budowlane
podczas wykonywania prac związanych z budową sieci wodociągowej.
PRZEDSIĘBIORSTWO WODOCIĄGÓW I KANALIZACJI Sp. o.o.
44-210 Rybnik , ul. Pod Lasem 62
tel.(32) 424 96 24 , (32) 424 96 13, (32) 424 96 99
-5Budowa sieci wodociągowej z przyłączami
Rybnik, ul.Harcerska
1.8. Projektowana sieć wodociągowa
1.8.1. Podstawa opracowania
- Mapa sytuacyjno – wysokościowa 1:500
- Wizja w terenie
- Mapa własnościowa z wypisem z ewidencji gruntu
- Zgody właścicieli gruntu na wejście w teren
- Obowiązujące normy i przepisy
- Materiały własne
1.8.2. Sieć wodociągowa
Projektowana sieć wodociągowa ma za zadanie dostarczenie wody dla następujących celów :
• zaspokojenia potrzeb bytowo - gospodarczych w budynkach mieszkalnych na rozpatrywanym
terenie,
• przeciwpożarowych - poprzez hydranty nadziemne i podziemny DN80 z zasuwą umiejscowione
wzdłuż ul.Harcerskiej.
Projektuje się połączenie sieci wodociągowej :
• pkt I (ul.Harcerska / ul.Świerklańska) połączenie projektowanej sieci wodociągowej PE Ø110 z
nowowybudowaną siecią wodociągową PEØ110 w ul. Świerklańskiej,
• pkt A (ul.Harcerska ) zmiana materiału sieci wodociągowej z PE na STAL,
• pkt II (ul.Harcerska) projektuje się odejście sieci wodociągowej stalowej DN100,
• pkt III (ul.Harcerska) przepięcie istniejącej sieci wodociągowej PEØ110 z ul.Prostej,
• pkt IV (ul.Harcerska ) połączenie projektowanej sieci wodociągowej stalowej DN100 z istn. siecią
wodociągową PEØ110 w ul.Harcerskiej.
Projektowana sieć wodociągowa będzie prowadzona w pasie drogowym oraz przez tereny
prywatnych posesji. Trasa projektowanej sieci wodociągowej została dostosowana do aktualnych
warunków zagospodarowania terenu.
Projektowaną sieć wodociągową należy wykonać w technologii bezwykopowej (przewiertu
sterowanego) oraz tradycyjnej wykopowej. Przyłącza wody do budynków mieszkalnych należy
wykonać w technologii tradycyjnej (wykopowej).
Na sieci wodociągowej projektuje się nadziemne i podziemny hydrant p.poż DN80 z zasuwą
kołnierzową DN80 produkcji krajowej:
• HP1 hydrant p.poż nadziemny zlokalizowany przy skrzyżowaniu z ul. Świerklańską,
• HPP2 hydrant p.poż podziemny zlokalizowany przy budynku ul. Harcerska 10,
• HP3 hydrant p.poż nadziemny zlokalizowany przy budynku ul. Harcerska 21.
W najwyższym punkcie terenu projektuje się zabudowę zespołu napowietrzająco –
odpowietrzającego DN50 nr kat. 9822 firmy Hawle.
Na projektowanej sieci wodociągowej przy ul. Harcerskiej należy zabudować w pkt II węzeł
trzech zasuw kołnierzowych DN100 typu E nr kat. 4000 firmy Hawle w miejscu połączeniu
projektowanego wodociągu z istniejącymi wodociągami z ul.Prostej i ul.Harcerskiej.
Przed pkt I na nowowybudowanym sięgaczu od ul.Świerklanskiej PE Ø110 zabudowano
zasuwę odcinającą DN100 typu E nr kat. 4000 firmy Hawle przy budowie wodociągu PE Ø160 w
ul.Świerklanskiej.
PRZEDSIĘBIORSTWO WODOCIĄGÓW I KANALIZACJI Sp. o.o.
44-210 Rybnik , ul. Pod Lasem 62
tel.(32) 424 96 24 , (32) 424 96 13, (32) 424 96 99
-6Budowa sieci wodociągowej z przyłączami
Rybnik, ul.Harcerska
Wszystkie zasuwy powinny być ustawione na podłożu betonowym (bloku podporowym) aby
zapobiec osadzaniu w gruncie naturalnym, przemieszczeniu się przewodu w poziomie i pionie na skutek
ciśnienia wody oraz ewentualnemu uszkodzeniu rur PE / stalowych.
Włączenie do istniejącej sieci wodociągowej:
- pkt I ( ul. Harcerska / ul.Świerklańska ) projektuje się połączenie projektowanej sieci wodociągowej
PEØ110 z nowowybudowanym sięgaczem PEØ110 od ul.Świerklańskiej za pomocą: elektomufa d=110
0
PE100 SDR11 nr kat. 53 91 16 firmy +GF+/Marley, kolano 45 d=110 nr kat. 53 15 10 firmy
+GF+/Marley,
- pkt A ( ul. Harcerska na wysokości bud. nr 21 ) projektuje się przejście sieci wodociągowej PE/STAL
za pomocą: złącza WAGA DN100 nr kat.7972 firmy Hawle
- pkt II ( ul.Harcerska na wysokości budynku nr 32 ) projektuje się odejście sieci wodociągowej
stalowej DN100 w kierunku ul.Prostej oraz węzeł 3 zasuw kołnierzowych za pomocą: trójnik kołnierzowy
– kształtka T DN100 nr kat. 510 firmy Hawle, zasuwy kołnierzowe DN100 nr kat. 4000 firmy Hawle,
połączenia kołnierzowe do rur stalowych – kołnierz specjalny DN100 nr kat. 7101 firmy Hawle lub
kołnierz spawany DN100 produkcji krajowej,
- pkt III (ul.Harcerska na wysokości budynku nr 32) projektuje się połączenie projektowanej sieci
wodociągowej stalowej DN100 z istniejącą siecią wodociągową PE Ø110 za pomocą: złącze WAGA
DN100 nr kat.7972 firmy Hawle,
- pkt IV (ul.Harcerska na wysokości budynku nr 32) projektuje się połączenie projektowanej sieci
wodociągowej stalowej DN100 z istniejącą siecią wodociągową PE Ø110 za pomocą: złącze WAGA
DN100 nr kat.7972 firmy Hawle.
Ze względu na lokalizację budowy sieci wodociągowej z przyłączami w ul. Harcerskiej w
terenie objętym IV i V kategorią szkód górniczych dla zapewnienia szczelności wodociągu,
projektowana sieć wodociągowa od pkt. A do pkt. IV zostanie zaprojektowana z rur stalowych bez
szwu DN100 wyposażonych w kompensatory kołnierzowe. Kompensatory będą miały za zadanie
przejąć wydłużenia związane z odkształceniem terenu pod wpływem działalności szkód górniczych.
Miejsca zabudowy kompensatorów należy oznaczyć tabliczkami informacyjnymi. Armatura łączona
będzie z projektowaną siecią wodociągową z rur stalowych za pomocą połączeń kołnierzowych lub
kołnierzy spawanych DN100.
1.8.3. Przewody i armatura odcinająca
Sieć wodociągową na odcinku od pkt. I do pkt.A zaprojektowano z rur PE – HD SDR 11 kl.100
- PN16 ∅110x10, natomiast na odcinku od pkt. A do pkt. IV z rur stalowych bez szwu DN100 z
zabudowanymi kompensatorami stalowymi kołnierzowymi DN100 ze względu na IV i V kategorię
szkód górniczych. Przyłącza wodociągowe zaprojektowano z rur o średnicy ∅40 x 3.7 i ∅32x3.0.
Do budowy sieci wodociągowej należy stosować rury i kształtki posiadające atest.
Producenci rur PE:
GAMRAT – Jasło tel. 013 49 16 000, fax. 013 44 67 380
WAVIN – Metalplast - Buk Sp. z o.o. 0 61 140 411, 140 491.
Rury i kształtki powinny być odpowiednio oznakowane. Przy zmianach kierunków prowadzenia
sieci wodociągowej należy zabudować kształtki, łuki segmentowe a w przypadku rur PE złączki
elektrooporowe firmy +GF+, Marley. W miejscach wystąpienia nietypowych kątów załamania rur PE
PRZEDSIĘBIORSTWO WODOCIĄGÓW I KANALIZACJI Sp. o.o.
44-210 Rybnik , ul. Pod Lasem 62
tel.(32) 424 96 24 , (32) 424 96 13, (32) 424 96 99
-7Budowa sieci wodociągowej z przyłączami
Rybnik, ul.Harcerska
należy wykorzystać metodę gięcia na zimno oraz elastyczność rur PE zachowując
minimalne promienie gięcia w zależności od temperatury otoczenia:
R
°C
+20
20xDN
następujące
+10
35xDN
0
50xDN
Niedozwolone jest formowanie łuków na gorąco na budowie.
Do łączenia rur PE zastosować metodę zgrzewania doczołowego oraz elektrooporowego z
wykorzystaniem kształtek mufowych firmy +GF+(Marley).
Zgrzewanie elektrooporowe wykonać za pomocą urządzeń firmy Friedrivhsfeld lub George Fischer.
Montaż rur PE, połączenia z armaturą oraz układanie ich w wykopie należy wykonać zgodnie z
"Instrukcją montażu rurociągów z PE ".
Na rurach stalowych należy stosować kształtki kołnierzowe a wszystkie połączenia wykonać za
pomocą złączy kołnierzowych.
1.8.4. Przyłącza wodociągowe
Przyłącza wodociągowe zaprojektowano z rur PE-HD SDR 11 kl. 100 o średnicach ∅40 x 3.7,
∅32x3.0.
Włączenia do głównego przewodu PE∅110 należy wykonać za pomocą obejm do nawiercania
PE100(SDR11) ∅110/40, ∅110/32 firmy +GF+(Marley) nr kat. 53 132 400.
Włączenia do głównego przewodu stalowego DN100 należy wykonać za pomocą uniwersalnych
opasek do nawiercania DN100 z odejściem gwintowanym 11/4” i 2” firmy Hawle nr kat. 3500.
Na projektowanych przyłączach wody należy zabudować zasuwy odcinające zlokalizowane tuż
przy miejscu wpięcia do przewodu rozprowadzającego. Dobrane zostały zasuwy do przyłączy
domowych z obustronnym złączem ISO lub ze złączem ISO i gwintem zewnętrznym DN25, DN32 nr
kat. 2600 i 2800 firmy Hawle.
Pomiar zużycia wody prowadzony będzie w budynkach poprzez wymianę / zabudowę
wodomierzy wielostrumieniowych mokrobieżnych typu VEGA-ALTAIR – DN20 ; Q = 0,025–2,5 m3/h
firmy „MIROMETR” – Cieszyn. Przed wodomierzem należy zabudować zawór odcinający, a za
wodomierzem zawór odcinający i zawór zwrotny antyskażeniowy typu EA. Zestawy wodomierzowe
montować na konsolach wodomierzowych.
Wszelkie połączenia gwintowane z instalacją wewnętrzną uszczelnić taśmami teflonowymi do
połączeń przewodów wodociągowych.
1.8.5. Przejścia pod drogami
Projektowaną sieć wodociągową wzdłuż drogi od pkt I do pkt A (odcinek wykonany z PEØ110)
ze względu na istniejące uzbrojenie terenu należy wykonać w technologii bezwykopowej (przewiertu
horyzontalnego) z uwzględnieniem rozkopów w miejscach wykonania połączeń z istniejącą siecią
wodociągową, w miejscach wykonania przyłączy wody do budynków mieszkalnych, w miejscach
załamań oraz zabudowy armatury wodociągowej.
Projektowaną sieć wodociągowa od pkt. A do pkt. IV ze względu na technologię wykonania
należy wykonać metodą tradycyjną - wykopową (odcinek wykonany z rur stalowych DN100
wyposażony w kompensatory).
Przewiduje się prowadzenie przyłączy wody do budynków mieszkalnych metodą tradycyjną
przez rozkop.
PRZEDSIĘBIORSTWO WODOCIĄGÓW I KANALIZACJI Sp. o.o.
44-210 Rybnik , ul. Pod Lasem 62
tel.(32) 424 96 24 , (32) 424 96 13, (32) 424 96 99
-8Budowa sieci wodociągowej z przyłączami
Rybnik, ul.Harcerska
1.8.6. Warunki odtworzenia nawierzchni
W związku z prowadzeniem sieci wodociągowej z przyłączami wody w drodze - ul.Harcerska
przewiduje się odtworzenie nawierzchni (częściowo nawierzchnia z kostki betonowej, częściowo
asfaltowa) na szerokości, co najmniej 2.0 m, tak aby konstrukcja oraz parametry wytrzymałościowe
odtwarzanej nawierzchni odpowiadały istniejącej kategorii ruchu zgodnie z Rozporządzeniem Ministra
Transportu i Gospodarki Morskiej z dn.02.03.1999r w sprawie warunków technicznych, jakim powinny
odpowiadać drogi publiczne i ich usytuowanie (Dz. U. nr 43 poz. 430). Warstwa ścieralna zostanie
odtworzona minimum 0,5m szerzej od każdej z krawędzi wykopu.
Wykopy wykonywane w jezdni wykonanej z trylinki zasypać piaskiem / gruntem rodzimym i
zagęścić ubijając warstwami gr. 20 cm, następnie wykonać podbudowę zasadniczą z kruszywa
łamanego o gr. 20cm - warstwa dolna oraz 3cm podsypkę piaskowo-cementową. Jako ostateczną
nawierzchnię należy ułożyć 14cm warstwę ścieralną z kostek betonowych (trylinka).
Wykopy wykonywane w jezdni asfaltowej zasypać piaskiem i zagęścić ubijając warstwami gr.
20 cm, następnie wykonać podbudowę tłuczniową o gr. 20cm - warstwa dolna oraz 7cm podbudowę
zasadniczą z betonu asfaltowego. Jako ostateczną nawierzchnię należy wykonać 5 cm warstwę ścieralną
z betonu asfaltowego.
Odtwarzane warstwy należy zestopniować oraz wykonać zgodnie z rysunkiem nr 03.
Uszkodzone lub zniszczone drogowe elementy betonowe należy wymienić na nowe, pobocze
przywrócić do stanu pierwotnego, trawniki obsiać trawą.
1.8.7. Roboty ziemne
Przed przystąpieniem do robót ziemnych należy dokonać inwentaryzacji istniejącego uzbrojenia
lub wykonać przekopy kontrolne celem dokładnego zlokalizowania istniejącego uzbrojenia terenu.
Sieć wodociągową w ulicy projektuje się w technologii bezwykopowej oraz w technologii
wykopowej zaś przyłącza wody do budynków mieszkalnych w technologii tradycyjnej metodą wykopu
otwartego.
Przekopy kontrolne należy wykonać ręcznie z zachowaniem szczególnej ostrożności pod
nadzorem użytkownika danego uzbrojenia.
W przypadku układania sieci wodociągowej w technologii tradycyjnej wykopowej wodociąg
prowadzić na głębokości 1,60- 1,70 m od terenu zaś średnice oraz spadki przewodu podano na profilu
sieci wodociągowej.
Przewody z rur PE ułożyć na zagęszczonym podłożu z piasku gr.30 cm dokładnie ubitego.
Stopień zagęszczenia obsypki powinien być nie mniejszy niż dla przewodów umieszczonych pod
drogami 95% zmodyfikowanej wartości Proctora, następnie wykonać obsypkę piaskową warstwami do
1/3 średnicy rury zagęszczając każdą warstwę do uzyskania grubości min. 0,30m nad rurą . Obsypkę w
strefie warstwy ochronnej wykonać piaskiem z ręcznym zagęszczeniem( 85% do 95%). Po wykonaniu
wykopów dno należy oczyścić z kamieni, gruzu oraz wykonać podsypkę z piasku o grubości min.30cm
Do wypełnienia warstwy zabezpieczającej do poziomu ok.20-30cm powyżej górnej powierzchni
rury można wykorzystać materiał z wykopu o ile spełnia wymagania. Wypoziomowana podsypka winna
zapewnić odpowiednie podparcie dla rury. W celu zabezpieczenia sieci wodociągowej przed
uszkodzeniami podczas innych prac ziemnych oraz ułatwienia wykrycia wszelkiego rodzaju awarii
przewidziano zastosowanie taśmy oznacznikowej.
Taśmę ostrzegawczo – lokalizacyjną PCV typu TO-W/20 o szerokości ok. 20cm koloru
niebieskiego ułożyć w terenie co najmniej 30cm nad przewodem lecz nie płycej niż 80cm od
powierzchni terenu. Po ułożeniu taśmy ostrzegawczo-lokalizacyjnej należy dokonać wypełnienia do
poziomu terenu.
PRZEDSIĘBIORSTWO WODOCIĄGÓW I KANALIZACJI Sp. o.o.
44-210 Rybnik , ul. Pod Lasem 62
tel.(32) 424 96 24 , (32) 424 96 13, (32) 424 96 99
-9Budowa sieci wodociągowej z przyłączami
Rybnik, ul.Harcerska
Metodę wypełnienia oraz materiał wypełniający należy wybrać w zależności od typu
nawierzchni terenu ponad rurociągiem. Wypełnienie wykopu można dokonać gruntem rodzimym
warstwami co 20cm z odpowiednim zagęszczeniem.
W przypadku braku możliwości zapewnienia wymaganego przykrycia projektowanych
przyłączy należy ocieplić przewód warstwą izolacyjną (10cm wełna hydrofobizowana z obustronnym
pokryciem folią PVC lub 30cm warstwą żużla i papy).
Wszystkie napotkane przewody podziemne na trasie wykonywanego wykopu krzyżujące się lub
biegnące równolegle z wykopem, powinny być zabezpieczone przed uszkodzeniem a wrazie potrzeby
podwieszone w sposób umożliwiający ich eksploatację.
W warunkach ruchu ulicznego już w momencie rozkładania wykopów wąskoprzestrzennych ,
należy przewidzieć przykrycia pomostami przejść dla pieszych lub przejazdu.
Wykop powinien być zabezpieczony barierką o wysokości 1,0m, zaś w nocy oświetlony
światłami ostrzegawczymi
Z uwagi na prowadzenie robót w drodze dojazdowej oraz istniejące uzbrojenie wodociąg należy
układać w wykopach wąskoprzestrzennych (ściany wykopu należy odeskować)
Roboty ziemne prowadzone będą mechanicznie oraz ręcznie z częściowym odwozem.
W przypadku wystąpienia wód z opadów atmosferycznych, wody z wykopów odpompowywać
pompami spalinowymi – czas pompowania ustalony będzie zgodnie ze stanem faktycznym
(potwierdzonym przez inspektora)
Montaż rur PE, wykonanie połączeń z armaturą oraz układanie w wykopie wykonać zgodnie z
„Instrukcją montażu rurociągów z rur PE”.
W przypadku budowy sieci wodociągowej w technologii bezwykopowej ( horyzontalnego
przewiertu sterowanego) należy wykonać zgodnie z technologią wierceń sterowanych wykonawcy.
2. Płukanie, próba szczelności i dezynfekcja wodociągu.
Próbę szczelności należy wykonać zgodnie z normą PN-B-10725 – Wodociągi- Przewody
zewnętrzne -Wymagania i badania przy odbiorze.
Po próbie szczelności należy wykonać dezynfekcję przewodów.
3 .Zagadnienia BHP i ppoż
Przy wykonywaniu prac montażowych należy ściśle przestrzegać obowiązujących w
budownictwie przepisów w zakresie bezpieczeństwa i higieny pracy z uwzględnieniem specyfiki robót
ziemnych oraz obsługi sprzętu, maszyn i urządzeń do termicznego zgrzewania rur.
Zgodnie z obowiązującymi przepisami ciśnienie nominalne w sieci zewnętrznej przeznaczonej
do bezpośredniego gaszenia pożaru nie powinno być mniejsze niż 0,2MPa.
Na sieci wodociągowej projektuje się 2 hydranty ppoż. nadziemne i jeden podziemny DN80 z
zasuwą kołnierzową DN80 produkcji krajowej.
4. Uwagi końcowe
- Roboty wykonać zgodnie z instrukcją montażu rur PE ,Warunkami Technicznymi Wykonania i
Odbioru Robót Budowlano-Montażowych cz.II – Instalacje Sanitarne i Przemysłowe.
- Wykopy w pobliżu istniejącego uzbrojenia wykonać ręcznie z zachowaniem szczególnej
ostrożności oraz prowadzić pod nadzorem użytkownika danego uzbrojenia
- Wykopy i montaż projektowanego wodociągu pod liniami napowietrznymi eNN wykonać
zgodnie z obowiązującymi normami pod nadzorem GZE SERWIS Rybnik.
- Wykopy pod wodociąg należy zabezpieczyć barierkami o wys. 1,0m odpowiednio oznaczonymi
– w nocy oświetlić.
PRZEDSIĘBIORSTWO WODOCIĄGÓW I KANALIZACJI Sp. o.o.
44-210 Rybnik , ul. Pod Lasem 62
tel.(32) 424 96 24 , (32) 424 96 13, (32) 424 96 99
- 10 Budowa sieci wodociągowej z przyłączami
-
Rybnik, ul.Harcerska
Po oddaniu nowego wodociągu do eksploatacji wszystkie występujące części starego wodociągu
(obudowy zasuw, trzpienie, hydranty, itp.) polikwidować – zakres likwidacji ustalić na roboczo
z inspektorem.
Zabrania się do wykonanych przyłączy wodociągowych z rur PE podłączeń uziemienia urządzeń
elektrycznych
Powstałe w trakcie realizacji inwestycji odpady posegregować tj. zgromadzić w pojemnikach na
odpady oraz przekazać wszystkie selektywnie zebrane odpady firmie posiadającej uprawnienia
do zbierania i transportu odpadów.
5. Literatura
PN-B-01060:1987
Sieć wodociągowa zewnętrzna. Obiekty i elementy wyposażenia. Terminologia
PN-B-03020:1981
Grunty budowlane. Posadowienia bezpośrednie budowli. Obliczenia statyczne i
projektowanie
PN-B-10736:1999
Roboty ziemne. Wykopy otwarte dla przewodów wodociągowych i
kanalizacyjnych. Warunki techniczne wykonania
PN-B-10725:1997
Wodociągi. Przewody zewnętrzne. Wymagania i badania przy odbiorze
PN-EN 1074:2002
Armatura wodociągowa. Wymagania użytkowe i badania sprawdzające
PN-EN 1074-6:2009 Armatura wodociągowa – Wymagania użytkowe i badania
Hydranty
sprawdzające – Część 6:
PN-B-01706:1992
Instalacje wodociągowe. Wymagania w projektowaniu.
PN-EN 12201
Systemy przewodów rurowych z tworzyw sztucznych do przesyłania
wody Polietylen (PE)
-
Wymagania techniczne COBRI INSTAL Zeszyt 3. Warunki techniczne wykonania i odbioru sieci
wodociągowych – 2001 r.
-
Warunki Techniczne Wykonania i Odbioru rurociągów z tworzyw sztucznych
-
Dz.U. 2001 nr 72 poz. 747 Ustawa z dnia 7 czerwca 2001 r. o zbiorowym zaopatrzeniu w wodę i zbiorowym
odprowadzaniu ścieków,
-
Dz.U. 2005 nr 85 poz. 729 Ustawa z dnia 22 kwietnia 2005 r. o zmianie ustawy o zbiorowym zaopatrzeniu
w wodę i zbiorowym odprowadzaniu ścieków oraz niektórych innych ustaw,
-
Dz.U. 1994 nr 89 poz. 414 Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane z późniejszymi zmianami.
-
Dz.U. 2002 nr 75 poz. 690 Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie
warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie z późniejszymi zmianami.
PRZEDSIĘBIORSTWO WODOCIĄGÓW I KANALIZACJI Sp. o.o.
44-210 Rybnik , ul. Pod Lasem 62
tel.(32) 424 96 24 , (32) 424 96 13, (32) 424 96 99
