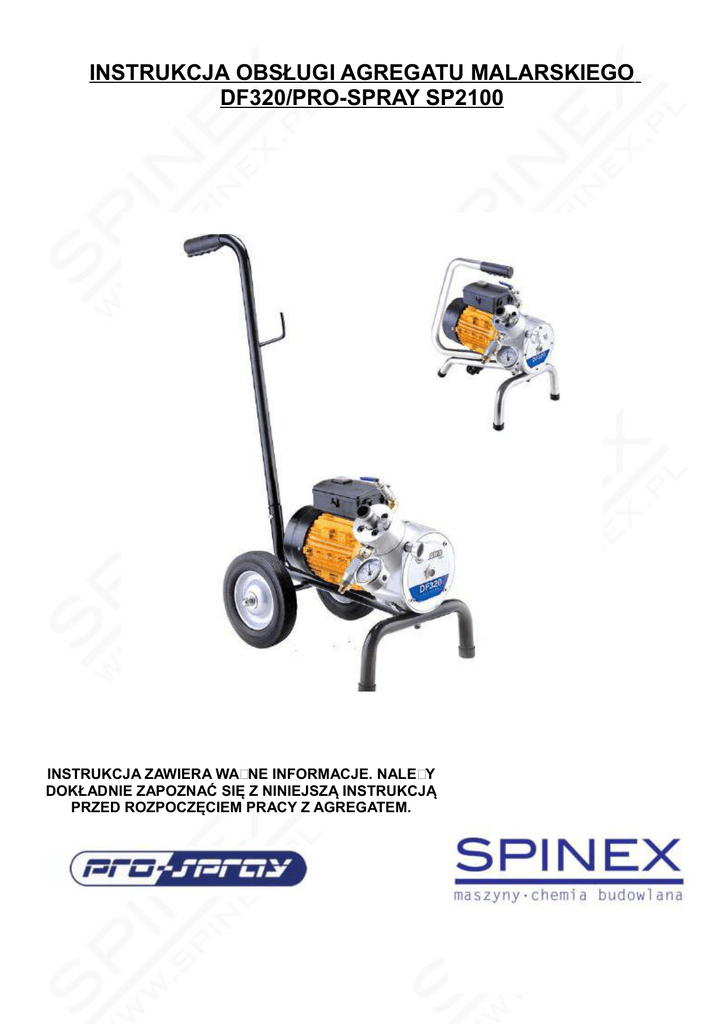

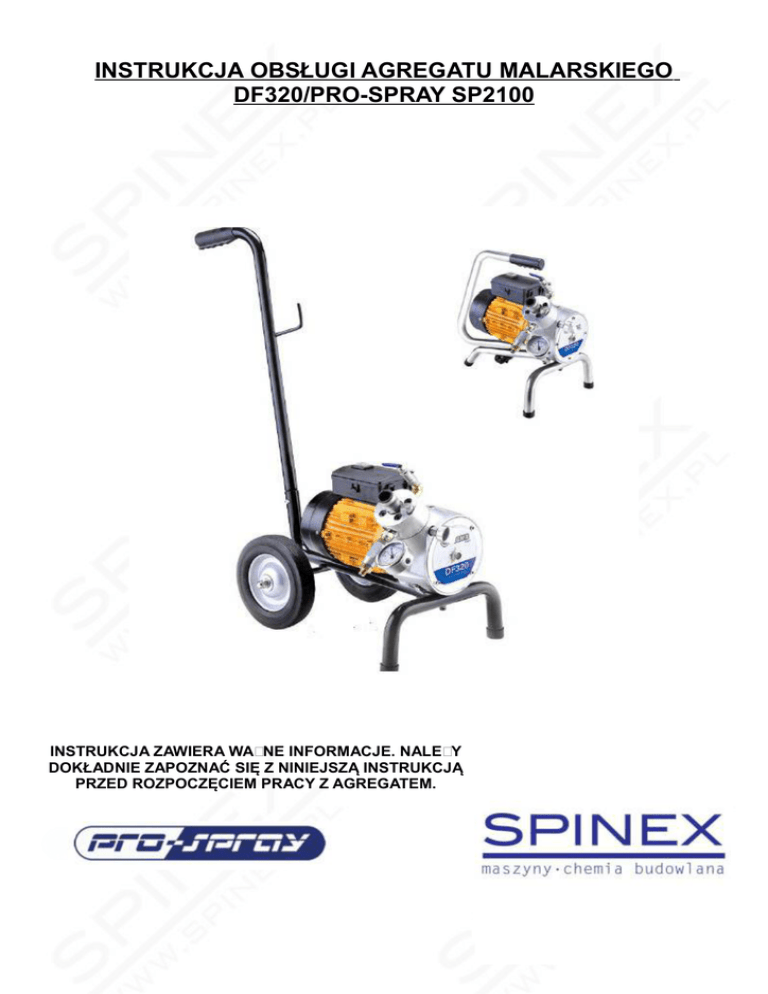

INSTRUKCJA OBSŁUGI AGREGATU MALARSKIEGO
DF320/PRO-SPRAY SP2100
INSTRUKCJA ZAWIERA WAŻNE INFORMACJE. NALEŻY
DOKŁADNIE ZAPOZNAĆ SIĘ Z NINIEJSZĄ INSTRUKCJĄ
PRZED ROZPOCZĘCIEM PRACY Z AGREGATEM.
ZASADY BEZPIECZEŃSTWA
1. Dokładnie przeczytać i zapoznać się z całą instrukcją obsługi przed rozpoczęciem korzystania z urządzenia.
2. Urządzenie powinno stać na równej powierzchni. Użytkownik powinien zakładać strój roboczy zapewniający
bezpieczną pracę.
3. Miejsce pracy musi być dobrze wentylowane. Kable i przewody nie mogą być przygniecione przez
jakiekolwiek przedmioty. Aby uniknąć jakichkolwiek uszkodzeń należy trzymać wąż podczas przemieszczania
urządzenia.
4. Napięcie powinno być zgodne z tym przedstawionym na etykiecie urządzenia. Urządzenie powinno być
odpowiednio uziemione. Nie używać z niskim napięciem.
5. Upewnić się że wszystkie złącza są szczelnie zaciśnięte a węże są odpowiednio podłączone przed
rozpoczęciem jakichkolwiek prac.
6. Aby osiągnąć dobre rezultaty, upewnić się że używana farba jest czysta. Używać filtrów większych od 80.
7. Ustawienie ciśnienia nie może być wyższe od 22,5MPa. W razie konieczności wymiany węża, wymieniać na
oryginalny.
8. Nie kierować pistoletu natryskowego w swoim kierunku lub innych osób.
9. Nie używać urządzenia do natryskiwania produktów zawierających kwasy, rozpuszczalników, środków
antykorozyjnych i innych środków toksycznych. Nigdy nie używać z chlorkiem metylenu.
10. Nie spożywać i nie palić podczas korzystania z urządzenia.
11. Po skończonej pracy, wylać farbę, odpowietrzyć i wyłączyć urządzenie. Wyczyścić części za pomocą
środków czyszczących.
12. Podczas transportu odłączyć od źródła zasilania. Chronić silnik i wtyczkę przed zamoknięciem.
Utrzymywać urządzenie w czystości. Urządzenie powinno być suche.
13. Używać odpowiednich narzędzi podczas zaciskania, nastawiania i konserwacji. Postępować zgodnie z
odpowiednimi procedurami. Chronić urządzenie przed uszkodzeniem. Użytkownik urządzenia powinien
zachować szczególną ostrożność.
14. Nigdy nie zmieniać konstrukcji urządzenia. Zawsze używać oryginalnych części zamiennych.
DANE TECHNICZNE:
DANE
OPIS
MODEL
DF320/SP2100
MOC SILNIKA
0,75kW
NAPIĘCIE
220V/50Hz
MAX. CIŚNIENIE ROBOCZE
20 MPA
MAX. PRZEPŁYW MATERIAŁU
2,8 l/min
MAX. DYSZA
0,021”
WAGA
28 kg
WYMIARY
62x41x49,5 cm
USTAWIANIE AGREGATU
1. Ustawić agregat malarski zgodnie z przedstawionym rysunkiem
UWAGA: Czasami należy poruszyć kulką zaworu ssącego aby agregat mógł rozpocząć pracę.
PRZYGOTOWANIE DO PRACY
1. Podłączyć kabel zasilający do sieci zasilającej
2. Włożyć zestaw zasysania do wiadra z farbą
3. Upewnić się, że zawór przelewowy jest w pozycji równoległej do węża ssącego (pozycja „przelew”)
4. Odkręcić zawór regulacji ciśnienia do końca (należy robić to ostrożnie aby nie uszkodzić zaworu)
5. Uruchomić agregat .
6. Powoli dokręcić zawór regulacji ciśnienia. Agregat zacznie zasysać farbę i przelewać ją z powrotem do
wiadra. Należy odczekać 2-3 minuty aby odpowietrzyć system.
7. Zmniejszyć ciśnienie i następnie przekręcić zawór przelewowy zgodnie z ruchem wskazówek zegara
do pozycji prostopadłej do węża ssącego (pozycja „malowanie”)
UWAGA! Nigdy nie należy przestawiać pozycji zaworu przelewowego gdy agregat jest „na ciśnieniu”!
Może doprowadzić to do uszkodzenia zaworu, membrany oraz innych nieprzewidzianych awarii!
8. Powoli zwiększać ciśnienie aż do uzyskania około 20MPa. Zwolnić blokadę na pistolecie. Można
malować.
9. W razie wystąpienia przecieków – zatrzymać urządzenie i doszczelnić.
UWAGA! Nigdy nie wyłączać agregatu „na ciśnieniu” - przed wyłączeniem zawsze należy
zminimalizować ciśnienie!
UWAGA! W czasie chwilowej przerwy również zminimalizować ciśnienie – wydłuży to żywotność
urządzenia. Przestawić zawór do pozycji „przelew”
MALOWANIE
1. Utrzymywać odległość 350-400mm pomiędzy pistoletem a malowaną powierzchnią, a także trzymać pistolet
prostopadle do powierzchni.
2. W momencie rozpoczynania rozpylania należy poruszać pistoletem. Podczas malowania pistoletem należy
poruszać w sposób regularny. Puścić spust pistoletu aby zakończyć malowanie i przestać poruszać
pistoletem. Prędkość poruszania powinna być dostosowana do różnych aplikacji, ciśnienia malowania i
odległością pomiędzy pistoletem a malowaną powierzchnią.
3. Aby uzyskać równe efekty, malować powierzchnię poziomo i pionowo. Różnica czasu pomiędzy dwoma
aplikacjami zależy od rodzaju używanej farby. Warstwa farby przed nakładaniem kolejnej powinna być prawie
sucha.
Uwaga: Jeżeli dysza pistoletu zablokuje się, należy przekręcić ją o 180° w kierunku odwrotnym do kierunku
ruchu wskazówek zegara. „Strzelić” kilka razy z pistoletu w kierunku ziemi. Pistolet zacznie rozpylać
poprawnie gdy dysza zostanie przekręcona z powrotem do pozycji malowania.
KONIEC PRACY
Gdy kończymy pracę z agregatem:
1. Zminimalizować ciśnienie.
2. Przestawić zwór przelewowy do pozycji „przelew” (równolegle do zestawu zasysania)
3. „Strzelić” kila razy z pistoletu aby pozbyć się ciśnienia z węża
4. Wyłączyć agregat.
CZYSZCZENIE AGREGATU PO SKOŃCZONEJ PRACY
UWAGA: Agregat musi być wyczyszczony niezwłocznie po skończonej pracy. Niewyczyszczenie agregatu
może doprowadzić do uszkodzenia membrany, zaworów, pistoletu itp.
1. Przygotować 2 wiadra. Do jednego nalać wody/rozpuszczalnika=”płyn” (w zależności od rodzaju farby
która była używana). Drugie wiadro pozostawić czyste.
2. Do wiadra z płynem włożyć wąż ssący. Do pustego wiadra włożyć wąż przelewowy.
3. Uruchomić agregat i wykonać czynności jak do odpowietrzania systemu (punkt 1-6 „przygotowanie do
pracy”).
4. Przelewać płyn przez około 10 minut lub do momentu jak będzie wypływać w miarę czysty. (Płyn
należy dolewać do wiadra z którego jest zasysany)
5. Przygotować agregat tak jak do malowania. Natryskiwać płyn do wiadra do momentu aż będzie się
wydobywał w miarę czysty.
6. Wyłączyć agregat.
7. Wyjąć filtr z pistoletu i wyczyścić go szczoteczką. Jeżeli jest uszkodzony należy go wymienić.
8. Jeżeli agregat nie będzie używany przez okres dłuższy niż 1 tydzień – należy zabezpieczyć go za
pomocą płynu do konserwacji agregatu. Zaciągnąć płyn do systemu i zostawić na czas składowania.
Zapewni to odpowiednie smarowanie zaworów.
KONSERWACJA
1. Po każdej skończonej pracy należy sprawdzać stan wszystkich filtrów.
2. Sprawdzać czy nie ma wycieków oleju/
3. Sprawdzać filtr oleju 1 w tygodniu
4. Po 3100 godzinach pracy należy sprawdzić ilość oleju hydraulicznego w systemie. Zalecane jest
wykonanie przeglądu w autoryzowanym serwisie.
PROBLEMY I ROZWIĄZANIA
Problem
Przyczyna
Rozwiązanie
Urządzenie nie uruchamia się
1. Napięcie jest zbyt niskie lub
zasilanie nie jest
odpowiednie dla urządzenia
2. Włącznik jest przerwany
3. Zawór ciśnienia nie jest
odkręcony lub ustawiony na
maksimum
4. W pompie znajduje się
stwardniała farba
1. Sprawdzić czy zasilanie jest
odpowiednie
2. Sprawdzić czy włącznik jest
włączony
3. Zwolnić zawór ciśnienia i
otworzyć zawór wylotowy,
zwolnić ciśnienie
4. Wyczyścić pompę
Urządzenie nie zasysa farby
1. Filtr ssący jest zablokowany
2. Wąż ssący jest dziurawy lub
przecieka
3. Zawór wlotowy jest
zalepiony
4. Membrana jest uszkodzona
1. Wyczyścić lub wymienić
filtr
2. Sprawdzić czy uszczelka
zaworu ssącego jest
zamocowana. Sprawdzić
połączenie węża ssącego.
3. Otwórz trzon
zaworu ssącego.
4. Wymienić membranę
Urządzenie zasysa farbę ale nie
osiąga pożądanego ciśnienia
1. Zawór wylotowy nie jest
dokładnie zakręcony,
następuje przepływ zwrotny
2. Zawór wlotowy i/lub
wylotowy jest brudny
3. Membrana jest uszkodzona
1. Zamknąć zwór wylotowy
aby powstrzymać przepływ
zwrotny
2. Wyjąć zawór ssący i
wylotowy i wyczyścić
3. Wymienić membranę
Znacząco spada ciśnienie w
momencie naciskania spustu
1. Dysza jest zbyt duża lub
uszkodzona
2. Farba jest zbyt gęsta
3. Przeciek w wężu ssącym
1. Wymienić dyszę
2. Jeżeli to możliwe
rozcieńczyć farbę
3. Sprawdzić wąż ssący
Ciśnienie jest w normie ale farba nie
rozpyla się lub rozpylanie jest zbyt
małe
1. Dysza jest
zablokowana
2. Farba jest zbyt gęsta
3. Filtr pistoletu
natryskowego jest
zablokowany lub zbyt
drobny
4. Dysza nie jest
zainstalowana
1. Wyczyścić dyszę
2. Jeżeli to możliwe
rozcieńczyć farbę
3. Wyczyścić lub wymienić
filtr pistoletu
4. Zamontować dyszę
Rozpylanie jest niewłaściwe
Zużyta dysza
Wymienić dyszę
LISTA CZĘŚCI
Nr.
Opis części
Ilość
Nr.
Opis części
Ilość
1
Uchwyt
1
7
Pistolet
1
2
Skrzynka elektryczna
1
8
Wąż wysokociśnieniowy
1
3
Silnik
1
9
Blok zaworowy
1
4
Blok pompy
1
10
Rura ssąca
1
5
Manometr
1
11
Wąż przelewowy
1
6
Koło
1
Nr.
Opis części
Ilość
Nr.
Opis części
Ilość
12
Blok zaworowy
1
24
Grzybek zaworu ssącego
1
13
Łącznika bloku zaworowego
1
25
Gniazdo zaworu ssącego
1
14
Zawór wylotowy
1
26
Prowadnica zaworu ssącego
1
15
Uszczelka gniazda
1
27
Sprężyna zaworu ssącego
1
16
Gniazdo zaworu wylotowego
1
28
Stopka sprężyny
1
17
Kulka zaworu wylotowego
1
29
Nakrętka
1
18
Gniazdo plastikowe kulki
1
30
Obudowa zaworu ssącego
1
19
Sprężyna zaworu wylotowego
1
31
Tulejka uszczelniająca
1
20
Obudowa zaworu wylotowego
1
32
Złącze zaworu przelewowego
1
21
Uszczelka dociskowa
1
33
Kolanko do złącza
1
22
Uszczelka zaworu wylotowego
1
34
Zawór przelewowy
1
23
Zawór ssący kompletny
1
35
Złącze wyjściowe zaworu przelewowego 1
Nr.
Opis części
Ilość
Nr.
Opis części
Ilość
36
Dysza
1
44
Obudowa pistoletu
1
37
Uszczelnienie dyszy
1
45
Filtr
1
38
Gniazdo iglicy
1
46
Rączka pistoletu
1
39
Iglica
1
47
Podkładka uszczelniająca
1
40
Sworzeń spustu
2
48
Złączka obrotowa
1
41
Popychacz stopki
2
49
Osłona spustu
1
42
Stopka iglicy
1
50
Spust pistoletu
1
43
Nakrętka
1
51
Osłona dyszy
1
Nr.
Opis części
Ilość
Nr.
Opis części
Ilość
52
Membrana
1
54
Sprężyna membrany
1
53
Podstawa membrany
1
55
Nakrętka membrany
1
Nr.
Opis części
Ilość
Nr.
Opis części
Ilość
56
Wąż przelewowy
1
58
Filtr
57
Rura ssąca
1
