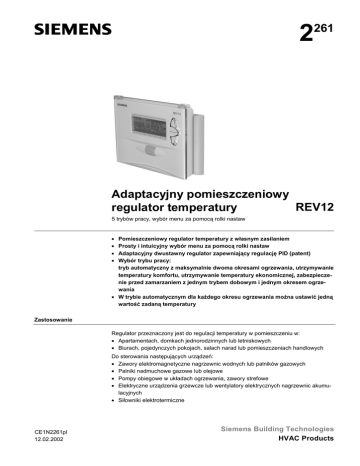

2261 Adaptacyjny pomieszczeniowy regulator temperatury

2
261
Adaptacyjny pomieszczeniowy
REV12
regulator temperatury
5 trybów pracy, wybór menu za pomocą rolki nastaw
•
•
•
•
Pomieszczeniowy regulator temperatury z własnym zasilaniem
Prosty i intuicyjny wybór menu za pomocą rolki nastaw
Adaptacyjny dwustawny regulator zapewniający regulację PID (patent)
Wybór trybu pracy:
tryb automatyczny z maksymalnie dwoma okresami ogrzewania, utrzymywanie
temperatury komfortu, utrzymywanie temperatury ekonomicznej, zabezpieczenie przed zamarzaniem z jednym trybem dobowym i jednym okresem ogrzewania
• W trybie automatycznym dla każdego okresu ogrzewania można ustawić jedną
wartość zadaną temperatury
Zastosowanie
Regulator przeznaczony jest do regulacji temperatury w pomieszczeniu w:
• Apartamentach, domkach jednorodzinnych lub letniskowych
• Biurach, pojedynczych pokojach, salach narad lub pomieszczeniach handlowych
Do sterowania następujących urządzeń:
• Zawory elektromagnetyczne nagrzewnic wodnych lub palników gazowych
• Palniki nadmuchowe gazowe lub olejowe
• Pompy obiegowe w układach ogrzewania, zawory strefowe
• Elektryczne urządzenia grzewcze lub wentylatory elektrycznych nagrzewnic akumulacyjnych
• Siłowniki elektrotermiczne
CE1N2261pl
12.02.2002
Siemens Building Technologies
HVAC Products
Funkcje
•
•
•
•
•
•
•
•
•
Regulacja PID z adaptacyjnym lub nastawialnym cyklem przełączania
Sterowanie 2-stawne
Tryb automatyczny z jednym lub z dwoma okresami ogrzewania
Jedna wartość zadana temperatury dla każdego okresu ogrzewania
Dobowy tryb pracy z jednym okresem ogrzewania
Przycisk forsowania
Kalibracja czujnika i funkcja kasowania (reset)
Funkcja zabezpieczenia przed zamarzaniem
Ograniczenie minimum wartości zadanej
Zamawianie
Pomieszczeniowy regulator temperatury
REV12
Przy zamawianiu należy podać oznaczenie typu.
Regulator dostarczany jest w komplecie z bateriami.
Opis
Wyświetlacz i elementy
do obsługi
Elementy do obsługi
Wybór trybu pracy
Przycisk cieplej
Przycisk chłodniej
Przycisk forsowania
Rolka nastaw do wybierania menu i podmenu oraz dokonywania
nastaw. Zatwierdzanie przez przyciśnięcie
Wskazania
Aktualny czas
°C
Temperatura w pomieszczeniu
Wymiana baterii (symbol ten ukazuje się na ok. 3 miesiące przed
wyczerpaniem baterii)
2/10
Siemens Building Technologies
HVAC Products
Pomieszczeniowy regulator temperatury REV12
CE1N2261pl
12.02.2002
Wybór trybu pracy (w danej chwili aktywny jest tylko jeden tryb pracy)
Tryb automatyczny
Tryb komfortu
Tryb ekonomiczny
Zabezpieczenie przed zamarzaniem lub przekroczeniem temperatury
Tryb dobowy (24-godzinny) z jednym okresem ogrzewania lub
chłodzenia (okres ogrzewania lub chłodzenia generowany jest
automatycznie na podstawie bieżącego programu dobowego)
Chwilowa zmiana bieżącej wartości zadanej temperatury
(zmiana ta obowiązuje tylko do chwili osiągnięcia następnego punktu przełączenia)
Po jednokrotnym przyciśnięciu przycisku + lub – na wyświetlaczu
° C pokaże się ustawiona wcześniej wartość zadana temperatury.
Można ją zmieniać ze skokiem co 0,2 °C (maks. ±4 °C).
Przycisk forsowania
Za pomocą tego przycisku w trybach pracy
i
można przełączyć temperaturę komfortu na temperaturę ekonomiczną i na odwrót. Zmiana ta obowiązuje
do chwili osiągnięcia następnego punktu przełączenia lub zmiany trybu pracy.
Nastawy użytkownika wybierane z menu:
Aktualny czas i dzień
Menu główne
dostępne są 4 główne pozycje menu
Podmenu
Nastawy
h
Temperatura
Menu główne
Podmenu
Nastawy fabryczne
T
Program przełączania
Menu główne
Aktualny czas
Wartość zadana trybu komfortu
19 °C
Wartość zadana trybu ekonomicznego
16 °C
Wartość zadana zabezpieczenia przed
zamarzaniem lub przekroczeniem temperatury
5 °C
Podmenu
Nastawy
1 okres ogrzewania na dzień
2 okresy ogrzewania na dzień
h
Wybór czasu rozpoczęcia i zakończenia okresu ogrzewania
T
°C
Wybór wartości zadanej temperatury
okresu ogrzewania
3/10
Siemens Building Technologies
HVAC Products
Pomieszczeniowy regulator temperatury REV12
CE1N2261pl
12.02.2002
Nastawy instalatora
wybierane z menu
Pozycja menu
Nastawy
CAL
Kalibracja czujnika
Ograniczenie wartości zadanej
Sterowanie 2-stawne
Regulacja PID, tryb adaptacyjny
Regulacja PID z cyklem przełączania 6 lub 12
minut
Wartości zadane
temperatury
W automatycznych trybach pracy, wartości zadane temperatury można ustawić indywidualnie dla każdego okresu komfortu i dla trybów utrzymania temperatury. Wartość
zadana temperatury ekonomicznej jest taka sama dla trybu automatycznego i trybów
utrzymania temperatury.
Funkcja ochrony
W trybie zabezpieczenia przed zamarzaniem, temperatura w pomieszczeniu jest ciągle
monitorowana. Jeżeli spadnie poniżej wartości zadanej, to włączane jest ogrzewanie
celem utrzymania ustawionej wartości zadanej temperatury zabezpieczenia przed zamarzaniem
Dobowy tryb pracy
Przykład
.
Regulator generuje dobowy tryb pracy na podstawie bieżącego programu dobowego.
Automatycznie wybierany jest czas włączenia pierwszego okresu ogrzewania i czas
wyłączenia ostatniego okresu ogrzewania w celu wyznaczenia i wyświetlenia całego
okresu ogrzewania. Wartością zadaną temperatury komfortu jest zapamiętana standardowa wartość zadana dla trybu utrzymania temperatury komfortu
. Wyznaczony w
ten sposób dobowy tryb pracy utrzymywany jest do chwili wybrania innego trybu pracy.
°C
22
2264Z01
20
T
18
T
08
10
Dobowy tryb pracy
generowany automatycznie
Program przełączania
18
22
h
Bieżący dobowy program przełączania
Program przełączania jest wykorzystywany jako program dobowy. Można także wybrać
jeden z trybów pracy utrzymania temperatury
czania nie będzie stosowany.
, w którym program przełą-
Przy programowaniu okresu ogrzewania dostępne są 2 różne programy ogrzewania.
Można wybrać 1 lub 2 okresy ogrzewania.
Dla każdego okresu ogrzewania wprowadza się czas rozpoczęcia, czas zakończenia i
wartość zadaną komfortu. W przerwach pomiędzy okresami ogrzewania utrzymywana
jest zawsze wartość zadana temperatury ekonomicznej, którą można ustawić w menu
temperatury.
4/10
Siemens Building Technologies
HVAC Products
Pomieszczeniowy regulator temperatury REV12
CE1N2261pl
12.02.2002
°C
2261Z04
Przykład z 2 okresami
ogrzewania na dzień
22
2-gi okres
ogrzewania
20
1-szy okres
ogrzewania
18
16
08
Nastawy fabryczne
Tryb pracy
10
18
Czasy przełączania
Temperatury w °C
Dziennie
Nastawy fabryczne
dla poziomu instalatora
06:00
09:00
00:00
24:00
00:00
24:00
00:00
24:00
17:00
h
22
22:00
1-szy
okres
ogrzew.
2-gi
okres
ogrzew
19
20
19
16
5
Ograniczenie wartości zadanej
Regulacja PID, tryb adaptacyjny
Poziom instalatora
Dostęp
W celu wejścia na poziom instalatora, należy przekręcić rolkę nastaw w dół i w górę
trzymając wciśnięte przyciski cieplej i zimniej.
Kalibracja czujnika
Jeżeli wyświetlana na wyświetlaczu temperatura nie odpowiada rzeczywistej temperaturze w pomieszczeniu, to można przeprowadzić kalibrację czujnika (funkcja ta dostępna jest na poziomie instalatora).
Wyświetlana temperatura może być dopasowana do rzeczywistej temperatury w pomieszczeniu zmieniając ją skokowo co 0,2 °C o wartość maks. ±2 °C.
CAL
Ograniczenie wartości
zadanej
Ograniczenie minimalnej wartości zadanej do temperatury 16 °C zapobiega niepożądanemu przenikaniu ciepła do sąsiednich pomieszczeń w budynkach z kilkoma strefami ogrzewania.
Regulacja
REV12 jest 2-stawnym regulatorem umożliwiającym regulację typu PID. Regulacja
temperatury w pomieszczeniu odbywa się przez cykliczne przełączanie urządzenia
wykonawczego.
Regulator wytwarza sygnał sterujący (pozycjonujący) zależny od odchyłki rzeczywistej
temperatury w pomieszczeniu (mierzonej wbudowanym w regulator czujnikiem) od
wartości zadanej.
Sposób reakcji układu na odchyłkę zależy od wybranego algorytmu regulacji:
Tryb adaptacyjny
Regulator dostarczany jest z uaktywnionym trybem adaptacyjnym, umożliwiającym
automatyczną adaptację regulatora do obiektu regulacji (rodzaj konstrukcji budynku,
typ grzejników, wielkość pomieszczeń, itp.). Po upływie czasu, w którym odbyła się
5/10
Siemens Building Technologies
HVAC Products
Pomieszczeniowy regulator temperatury REV12
CE1N2261pl
12.02.2002
adaptacja, regulator dokonuje optymalizacji swoich parametrów i wykorzystuje je w
dalszej pracy.
Wyjątki
Funkcja kasowania
(reset)
W wyjątkowych przypadkach, kiedy w trybie adaptacyjnym nie uzyskano zadowalających rezultatów, można wybrać tryb PID 12, PID 6 lub 2-Pt:
Tryb PID 12
Cykl przełączania 12 minut dla normalnych lub wolnych obiektów
regulacji (ciężkie budynki, duże przestrzenie, żeliwne grzejniki, palniki
olejowe)
Tryb PID 6
Cykl przełączania 6 minut dla szybkich obiektów regulacji (lekkie budynki, małe przestrzenie, grzejniki płytowe lub konwektorowe, palniki
gazowe)
Tryb 2-Pt
Czysta regulacja 2-stawna z histerezą przełączania 0,5 °C (±0,25 °C)
do bardzo trudnych obiektów regulacji ze znacznymi zmianami temperatury zewnętrznej
Kasowanie nastaw użytkownika:
Przyciśnij przycisk w otworze z tyłu regulatora przez co najmniej 1 sekundę: spowoduje
to przywrócenie wartości fabrycznych nastaw użytkownika (nastawy instalatora nie
ulegają zmianie). Zegar zostaje ustawiony na godzinę 12:00. Podczas operacji resetowania wszystkie pola wyświetlacza zapalają się, co umożliwia sprawdzenie wyświetlacza.
Kasowanie wszystkich nastaw użytkownika oraz nastaw instalatora:
Przyciśnij przycisk w otworze z tyłu regulatora oraz przyciski cieplej i chłodniej przez co
najmniej 1 sekundę. Po zresetowaniu przywrócone zostaną wszystkie nastawy fabryczne (patrz „Nastawy fabryczne”).
Budowa mechaniczna
Wymiana baterii
Na około 3 miesiące przed wyczerpaniem baterii na wyświetlaczu ukazuje się symbol
, pomimo to regulator w dalszym ciągu realizuje wszystkie swoje funkcje. Podczas
wymiany baterii dane podtrzymywane są przez maksymalnie 1 minutę.
Regulator
REV12 posiada obudowę z tworzywa sztucznego z dużym wyświetlaczem i łatwo dostępnymi elementami nastawczymi do obsługi. Regulator zdejmuje się z podstawy
przez wysunięcie do góry. Możliwa jest wówczas wymiana dwóch baterii 1,5 V typu AA
w komorze baterii znajdującej się z tyłu regulatora.
Podstawa
Podstawa może być mocowana na dostępnych w handlu puszkach przyłączeniowych
lub bezpośrednio na ścianie. W podstawie znajduje się jedynie złącze elektryczne łączące regulator z urządzeniami peryferyjnymi. Wszystkie układy elektroniczne (wraz z
przekaźnikiem z bezpotencjałowym stykiem normalnie otwartym) znajdują się w regulatorze.
Wskazówki
Projektowanie
• Pomieszczeniowy regulator temperatury powinien być zamontowany w głównym
pomieszczeniu mieszkalnym.
• Miejsce montażu należy wybrać tak, aby pomiar temperatury był możliwie jak najdokładniejszy, bez wpływu promieniowania słonecznego czy źródeł ciepła lub chłodu
• Wysokość montażu około 1,5 m nad podłogą
• Regulator może być mocowany na dostępnych w handlu puszkach przyłączeniowych lub bezpośrednio na ścianie
• Nad regulatorem należy pozostawić odpowiednio dużą przestrzeń, aby dało się go
zdjąć z podstawy i potem założyć
6/10
Siemens Building Technologies
HVAC Products
Pomieszczeniowy regulator temperatury REV12
CE1N2261pl
12.02.2002
2261Z03
min.
10 cm
Montaż i instalacja
• Podczas instalacji najpierw należy zamocować podstawę, potem podłączyć przewody elektryczne. Regulator zakłada się na podstawę wsuwając od góry
• Szczegółowe informacje podane są w instrukcji montażu i instalacji dostarczonej z
regulatorem
• Przy wykonywaniu połączeń elektrycznych należy przestrzegać lokalnych przepisów
bezpieczeństwa i norm
Uruchomienie
• Należy usunąć pasek izolacyjny baterii, zabezpiecza on regulator przed niepożądanym uruchomieniem podczas transportu lub przechowywania
• Parametry regulacyjne można zmienić na poziomie instalatora
• Jeśli w pomieszczeniu odniesienia znajdują się termostatyczne zawory grzejnikowe,
należy je ustawić w pozycji pełnego otwarcia
• Jeśli wyświetlana wartość temperatury nie jest zgodna z rzeczywistą wartością zmierzoną, czujnik temperatury powinien zostać skalibrowany (patrz „Kalibracja czujnika”)
Dane techniczne
Dane ogólne
Normy i standardy
3 V DC
2 x 1,5 V
ok. 2 lata
przez maks. 1 min
Napięcie zasilania
Baterie (alkaliczne AA)
Trwałość baterii
Podtrzymywanie danych bez baterii
Obciążalność styków przekaźnika
Napięcie
Prąd
Klasa bezpieczeństwa
Element pomiarowy
Zakres pomiarowy
Stała czasowa
Zakres nastaw wartości zadanych
Temperatura komfortu
Temperatura ekonomiczna
Temperatura zabezpieczenia przed
zamarzaniem
Rozdzielczość nastaw i wyświetlacza
Wartości zadane
Czasy przełączania
Pomiar wartości rzeczywistej
Wskazanie wartości rzeczywistej
Wskazanie czasu bieżącego
0,2 °C
10 min
0,1 °C
0,2 °C
1 min
Zgodność CE
Zgodność elektromagnetyczna
Dyrektywa dot. niskich napięć
89/336/EEC
73/23/EEC
C-Tick
24…250 V AC
6 (2,5) A
II wg EN 60 730-1
NTC 10 kΩ ±1 % przy 25 °C
0…50 °C
maks. 10 min
5…29 °C
5…29 °C
5...29 °C (nastawa fabryczna 5 °C)
N474
7/10
Siemens Building Technologies
HVAC Products
Pomieszczeniowy regulator temperatury REV12
CE1N2261pl
12.02.2002
Standardy produktu
Warunki środowiskowe
Waga
Kolor
Wymiary
Elektryczne urządzenia automatycznego
sterowania do użytku domowego i podobnych zastosowań
Zgodność elektromagnetyczna
Odporność na zakłócenia
Emisja zakłóceń
Praca
Warunki klimatyczne
Dopuszcz. temperatura otoczenia
Wilgotność
Przechowywanie i transport
Warunki klimatyczne
Temperatura otoczenia
Wilgotność
Warunki mechaniczne
Z opakowaniem
Obudowa
Podstawa
Obudowa
EN 60 730-1
IEC/EN 61 000-6-1
IEC/EN 61 000-6-3
klasa 3K3 wg IEC 60 721-3
5...40 °C
< 85 % r.h.
klasa 2K3 wg IEC 60 721-3
-25…+70 °C
< 93 % r.h.
klasa 2M2 wg IEC 60 721-3
0,27 kg
biały, RAL9003
szary, RAL7038
128 x 96 x 30 mm
Schemat połączeń
AC 24...250 V
L
DC 3 V
L
L1
N1
Y1
N
N
L
L1
M1
N
N1
Y1
2261A01
M1
Faza, 24…250 V AC
Styk N.O., 24…250 V AC / 6(2,5) A
Pompa obiegowa
Neutralny
Pomieszczeniowy regulator temperatury REV12
Urządzenie wykonawcze
8/10
Siemens Building Technologies
HVAC Products
Pomieszczeniowy regulator temperatury REV12
CE1N2261pl
12.02.2002
T
F1
T
F2
2261S03
Przykłady zastosowania
F2
F1
T
T
Y2
Y2
M1
2261S01
M1
N1
N1
T
T
Nagrzewnica wodna
Y4
Y3
M
M
Palnik gazowy
Y1
M1
N1
T
N1
2261S02
Zawór strefowy
F1
N1
2261S04
T
T
Pompa obiegowa z regulacją wstępną
ręcznym zaworem mieszającym
Termostat ograniczający
F2
Termostat bezpieczeństwa
M1
Pompa obiegowa
N1
Pomieszczeniowy regulator temperatury REV12
Y1
Zawór 3-drogowy sterowany ręcznie
Y2
Zawór elektromagnetyczny
Y3
Zawór 3-drogowy z napędem
Y4
Zawór 2-drogowy z napędem
9/10
Siemens Building Technologies
HVAC Products
Pomieszczeniowy regulator temperatury REV12
CE1N2261pl
12.02.2002
30
Wymiary
2261M01
128.40
Ø
78.80
96.20
115.10
60
11.75
83.50
Wymiary w mm
10/10
2001 Siemens Building Technologies
Siemens Building Technologies
HVAC Products
Pomieszczeniowy regulator temperatury REV12
CE1N2261pl
12.02.2002
