D.08.02.02 Chodnik z kostki brukowej betonowej

Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych
D-08.02.02
Chodnik z kostki brukowej betonowej

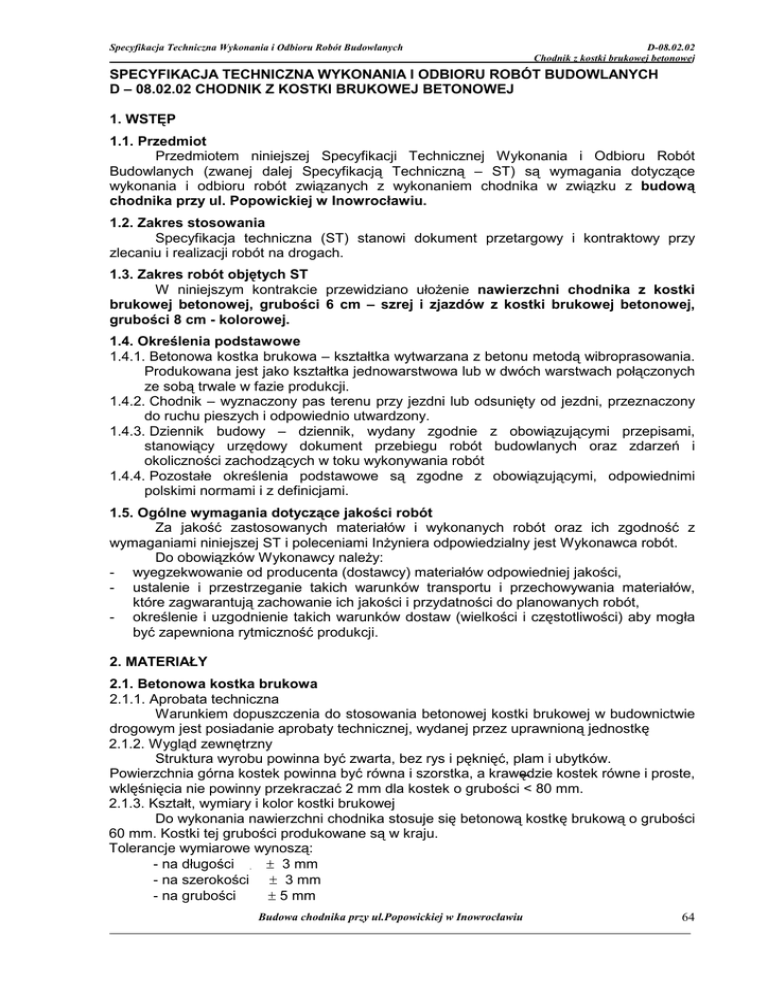

SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH
D – 08.02.02 CHODNIK Z KOSTKI BRUKOWEJ BETONOWEJ
1. WSTĘP
1.1. Przedmiot
Przedmiotem niniejszej Specyfikacji Technicznej Wykonania i Odbioru Robót
Budowlanych (zwanej dalej Specyfikacją Techniczną – ST) są wymagania dotyczące
wykonania i odbioru robót związanych z wykonaniem chodnika w związku z budową
chodnika przy ul. Popowickiej w Inowrocławiu.
1.2. Zakres stosowania
Specyfikacja techniczna (ST) stanowi dokument przetargowy i kontraktowy przy
zlecaniu i realizacji robót na drogach.
1.3. Zakres robót objętych ST
W niniejszym kontrakcie przewidziano ułoŜenie nawierzchni chodnika z kostki
brukowej betonowej, grubości 6 cm – szrej i zjazdów z kostki brukowej betonowej,
grubości 8 cm - kolorowej.
1.4. Określenia podstawowe
1.4.1. Betonowa kostka brukowa – kształtka wytwarzana z betonu metodą wibroprasowania.
Produkowana jest jako kształtka jednowarstwowa lub w dwóch warstwach połączonych
ze sobą trwale w fazie produkcji.
1.4.2. Chodnik – wyznaczony pas terenu przy jezdni lub odsunięty od jezdni, przeznaczony
do ruchu pieszych i odpowiednio utwardzony.
1.4.3. Dziennik budowy – dziennik, wydany zgodnie z obowiązującymi przepisami,
stanowiący urzędowy dokument przebiegu robót budowlanych oraz zdarzeń i
okoliczności zachodzących w toku wykonywania robót
1.4.4. Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi
polskimi normami i z definicjami.
1.5. Ogólne wymagania dotyczące jakości robót
Za jakość zastosowanych materiałów i wykonanych robót oraz ich zgodność z
wymaganiami niniejszej ST i poleceniami InŜyniera odpowiedzialny jest Wykonawca robót.
Do obowiązków Wykonawcy naleŜy:
- wyegzekwowanie od producenta (dostawcy) materiałów odpowiedniej jakości,
- ustalenie i przestrzeganie takich warunków transportu i przechowywania materiałów,
które zagwarantują zachowanie ich jakości i przydatności do planowanych robót,
- określenie i uzgodnienie takich warunków dostaw (wielkości i częstotliwości) aby mogła
być zapewniona rytmiczność produkcji.
2. MATERIAŁY
2.1. Betonowa kostka brukowa
2.1.1. Aprobata techniczna
Warunkiem dopuszczenia do stosowania betonowej kostki brukowej w budownictwie
drogowym jest posiadanie aprobaty technicznej, wydanej przez uprawnioną jednostkę
2.1.2. Wygląd zewnętrzny
Struktura wyrobu powinna być zwarta, bez rys i pęknięć, plam i ubytków.
Powierzchnia górna kostek powinna być równa i szorstka, a krawędzie kostek równe i proste,
wklęśnięcia nie powinny przekraczać 2 mm dla kostek o grubości < 80 mm.
2.1.3. Kształt, wymiary i kolor kostki brukowej
Do wykonania nawierzchni chodnika stosuje się betonową kostkę brukową o grubości
60 mm. Kostki tej grubości produkowane są w kraju.
Tolerancje wymiarowe wynoszą:
- na długości
± 3 mm
- na szerokości ± 3 mm
- na grubości
± 5 mm
Budowa chodnika przy ul.Popowickiej w Inowrocławiu
64
Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych
D-08.02.02
Chodnik z kostki brukowej betonowej
Kolory kostek produkowanych aktualnie w Polsce to: szary, ceglany, klinkierowy,
grafitowy i brązowy.
2.1.4. Cechy fizykomechaniczne betonowych kostek brukowych
Betonowe kostki brukowe powinny mieć cechy fizykomechaniczne określone w
tablicy nr 1.
Tablica 1. Cechy fizykomechaniczne betonowych kostek brukowych
L.p.
1.
2.
3.
4.
Cechy
Wytrzymałość na ściskanie po 28 dniach, Mpa, co najmniej
a. średnia z sześciu kostek
b. najmniejsza pojedynczej kostki
Nasiąkliwość wodą wg PN-B-06250, %, nie więcej niŜ
Odporność na zamraŜanie, po 50 cyklach zamraŜania, wg PN-B06250
a. pęknięcie próbki
b. strata masy, %, nie więcej niŜ
c. obniŜenie wytrzymałości na ściskanie w stosunku do
wytrzymałości próbek nie zamraŜanych, %, nie więcej niŜ
Ścieralność na tarczy Boehemego wg PN-B-04111, mm, nie więcej
niŜ
Wartość
60
50
5
Brak
5
20
4
3. SPRZĘT
3.1. Ogólne wymagania dotyczące sprzętu
Wykonawca jest zobowiązany do uŜywania jedynie takiego sprzętu, który nie
spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt uŜywany przez
Wykonawcę do układania chodnika powinien być zgodny z ofertą Wykonawcy i uzyskać
akceptację InŜyniera. Sprzęt powinien być utrzymany w dobrym stanie technicznym.
Jakikolwiek sprzęt i narzędzia nie gwarantujące zachowania warunków umowy,
zostaną przez InŜyniera zdyskwalifikowane i nie dopuszczone do robót.
3.2. Sprzęt do wykonania chodnika z kostki brukowej
Małe powierzchnie chodnika z kostki brukowej wykonuje się ręcznie.
Jeśli powierzchnie są duŜe, a kostki brukowe mają jednolity kształt i kolor, moŜna stosować
mechaniczne urządzenia układające. Urządzenie składa się z wózka i chwytaka
sterowanego hydraulicznie, słuŜącego do przenoszenia z palety warstwy kostek na miejsce
ich ułoŜenia.
Do zagęszczania nawierzchni stosuje się wibratory płytowe z osłoną z tworzywa
sztucznego.
4. TRANSPORT
4.1. Ogólne wymagania dotyczące transportu
Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które
nie wpłyną niekorzystnie na jakość i właściwości przewoŜonych materiałów.
Do transportu betonowej kostki brukowej naleŜy uŜywać samochodów skrzyniowych.
4.2. Transport betonowych kostek brukowych
Uformowane w czasie produkcji kostki betonowe układane są warstwowo na palecie.
Po uzyskaniu wytrzymałości betonu min. 0,7 wytrzymałości projektowanej, kostki
przewoŜone są na stanowisko, gdzie specjalne urządzenie pakuje je w folię i spina taśmą
stalową, co gwarantuje transport samochodami w nienaruszonym stanie.
Kostki betonowe moŜna równieŜ przewozić samochodami na paletach transportowych
producenta.
Budowa chodnika przy ul.Popowickiej w Inowrocławiu
65
Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych
D-08.02.02
Chodnik z kostki brukowej betonowej
5. WYKONANIE ROBÓT
5.1. Ogólne zasady wykonania robót
Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z Umową oraz za
jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z dokumentacją
kontraktową, wymaganiami ST oraz poleceniami InŜyniera.
5.2. Podsypka
Na podsypkę naleŜy stosować piasek i cement. Grubość podsypki po zagęszczeniu
powinna zawierać się w granicach od 3 do 5 cm. Podsypka powinna być zwilŜona wodą,
zagęszczona i wyprofilowana.
5.3. Układanie chodnika z betonowych kostek brukowych
Z uwagi na róŜnorodność kształtów i kolorów produkowanych kostek, moŜliwe jest
ułoŜenie dowolnego wzoru – wcześniej ustalonego w dokumentacji projektowej lub
zaakceptowanego przez InŜyniera.
Kostkę układa się na podsypce cementowo – piaskowej w taki sposób, aby szczeliny
między kostkami wynosiły od 2 do 3 mm. Kostkę naleŜy układać ok. 1,5 cm wyŜej od
projektowanej niwelety chodnika, gdyŜ w czasie wibrowania (ubijania) podsypka ulega
zagęszczeniu.
Po ułoŜeniu kostki, szczeliny naleŜy wypełnić piaskiem, a następnie zamieść
powierzchnię ułoŜonych kostek przy uŜyciu szczotek ręcznych lub mechanicznych i
przystąpić do ubijania nawierzchni chodnika.
Do ubijania ułoŜonego chodnika z kostek brukowych, stosuje się wibratory płytowe z
osłoną z tworzywa sztucznego dla ochrony kostek przed uszkodzeniem i zabrudzeniem.
Wibrowanie naleŜy prowadzić od krawędzi powierzchni ubijanej w kierunku środka i
jednocześnie w kierunku poprzecznym kształtek.
Do zagęszczenia nawierzchni z betonowych kostek brukowych nie wolno uŜywać
walca.
Po ubiciu nawierzchni naleŜy uzupełnić szczeliny materiałem do wypełniania i
zamieść nawierzchnię. Chodnik z wypełnieniem spoin piaskiem nie wymaga pielęgnacji –
moŜe być zaraz oddany do uŜytkowania.
6. KONTROLA JAKOŚCI ROBÓT
6.1. Badania przed przystąpieniem do robót
Przed przystąpieniem do robót Wykonawca powinien sprawdzić, czy producent
kostek brukowych posiada aprobatę techniczną.
NiezaleŜnie od posiadanego atestu, Wykonawca powinien Ŝądać od producenta
wyników bieŜących badań wyrobu na ściskanie. Zaleca się, aby do badania wytrzymałości
na ściskanie pobierać 6 próbek (kostek) dziennie ( przy produkcji dziennej ok. 600 m2
powierzchni kostek ułoŜonych w nawierzchni)
Poza tym, przed przystąpieniem do robót Wykonawca sprawdza wyrób w zakresie
wymagań podanych w pkt. 2.1.2 i 2.1.3 i wyniki badań przedstawia InŜynierowi do akceptacji.
6.2. Badania w czasie robót
6.2.1. Sprawdzenie podłoŜa
Sprawdzenie podłoŜa polega na stwierdzeniu zgodności z dokumentacją
kontraktową.
Dopuszczalne tolerancje wynoszą:
- dla głębokości koryta :
- o szerokości do 3 m
: ± 1 cm
- o szerokości powyŜej 3 m : ± 2 cm
- dla szerokości koryta
: ± 5 cm
6.2.2. Sprawdzenie podsypki
Sprawdzenie podsypki w zakresie grubości i wymaganych spadków poprzecznych i
podłuŜnych polega na stwierdzeniu zgodności z dokumentacją kontraktową oraz pkt. 5.2
niniejszej ST.
Budowa chodnika przy ul.Popowickiej w Inowrocławiu
66
Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych
D-08.02.02
Chodnik z kostki brukowej betonowej
6.2.3. Sprawdzenie wykonania chodnika
Sprawdzenie wykonania chodnika z betonowych kostek brukowych polega na
stwierdzeniu zgodności wykonania z dokumentacją kontraktową oraz wymaganiami pkt. 5.4
niniejszej ST :
- pomierzenie szerokości spoin
- sprawdzenie prawidłowości ubijania ( wibrowania)
- sprawdzenie prawidłowości wypełnienia spoin
- sprawdzenia , czy przyjęty deseń (wzór ) i kolor nawierzchni jest zachowany
6.3. Sprawdzenie cech geometrycznych chodnika
6.3.1. Sprawdzenie równości chodnika
Sprawdzenie równości nawierzchni naleŜy przeprowadzić łatą co najmniej raz na
kaŜde 150 do 300 m2 ułoŜonego chodnika i w miejscach wątpliwych, jednak nie rzadziej niŜ
raz na 50 m chodnika. Dopuszczalny prześwit pod łatą nie powinien przekraczać 1,0 cm.
6.3.2. Sprawdzenie profilu podłuŜnego
Sprawdzenie profilu podłuŜnego przeprowadzić naleŜy za pomocą niwelacji, biorąc
pod uwagę punkty charakterystyczne, jednak nie rzadziej niŜ co 100 m.
Odchylenia od projektowanej niwelety chodnika w punktach załamania nie mogą
przekraczać ± 3 cm.
6.3.3. Sprawdzenie przekroju poprzecznego
Sprawdzenie przekroju poprzecznego dokonywać naleŜy szablonem z poziomicą, co
najmniej raz na kaŜde 150 do 300 m2 chodnika i w miejscach wątpliwych, jednak nie rzadziej
niŜ co 50 m.
Dopuszczalne odchylenia od projektowanego profilu wynoszą ± 0,3 %.
7. OBMIAR ROBÓT
Jednostką obmiarowi jest m2 (metr kwadratowy) wykonanego chodnika z brukowej
kostki betonowej.
Obmiaru robót dokonuje Wykonawca w obecności InŜyniera.
Obmiar robót polega na określeniu faktycznego zakresu robót oraz obliczeniu rzeczywistych
ilości wbudowanych materiałów.
Wyniki obmiaru naleŜy porównać z przedmiarem robót z kontraktu, w celu określenia róŜnic
w ilości robót.
8. ODBIÓR ROBÓT
Odbiorowi podlega chodnik wykonany z brukowej kostki betonowej.
Podstawą do oceny jakości i zgodności robót z kontraktem są badania i pomiary
prowadzone przed przystąpieniem do robót, w czasie realizacji robót jak i po zakończeniu
robót oraz oględziny wizualne dokonywane podczas odbioru. Zakres. Częstotliwość i rodzaj
badań powinien być zgodny z wymaganiami niniejszej ST.
Przed zgłoszeniem robót do odbioru naleŜy zebrać i uporządkować wszystkie wyniki
badań i pomiarów. W przypadku wątpliwości, co do jakości robót lub braków Wykonawca w
porozumieniu z InŜynierem wykona dodatkowe badania laboratoryjne lub pomiary
uzupełniające.
Roboty uznaje się za wykonane zgodnie z dokumentacja kontraktową, ST i
wymaganiami InŜyniera, jeŜeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt.
6 dały wyniki pozytywne.
9. PODSTAWA PŁATNOŚCI
-
Cena wykonania 1 m2 chodnika z brukowej kostki betonowej obejmuje:
prace pomiarowe i roboty przygotowawcze,
dostarczenie materiałów na miejsce wbudowania,
wykonanie podsypki cementowo –piaskowej,
ułoŜenie warstwy brukowej wraz z zagęszczeniem i wypełnieniem szczelin,
przeprowadzenie badań i pomiarów wymaganych w specyfikacji technicznej.
Budowa chodnika przy ul.Popowickiej w Inowrocławiu
67
Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych
D-08.02.02
Chodnik z kostki brukowej betonowej
10. PRZEPISY ZWIĄZANE
10.1. Normy
1. PN-B-04111
Boehmego.
2. PN-B-06250
3. PN-B-06712
4. PN-B-19701
ocena zgodności.
5. PN-B-32250
6. BN-68/8931-01
Materiały
kamienne.
Oznaczanie
ścieralności
na
tarczy
Beton zwykły.
Kruszywa mineralne do betonu zwykłego.
Cement. Cement powszechnego uŜytku. Skład, wymagania i
Materiały budowlane. Woda do betonów i zapraw.
Drogi samochodowe. Oznaczenia wskaźnika piaskowego.
Budowa chodnika przy ul.Popowickiej w Inowrocławiu
68
