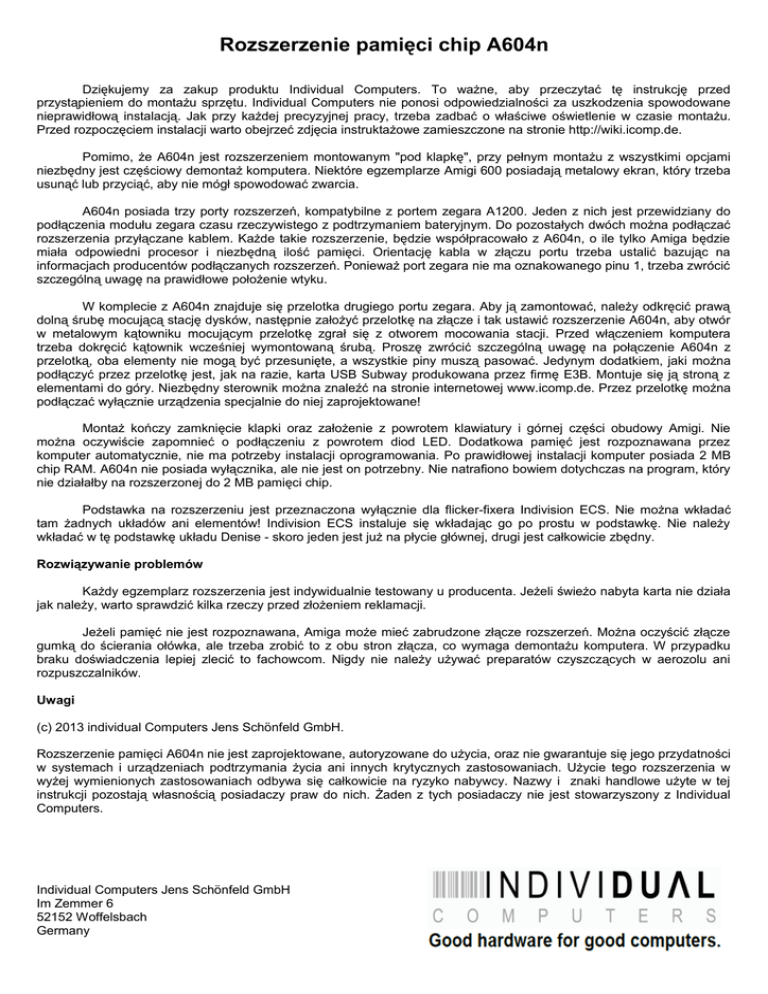

Rozszerzenie pamięci chip A604n

Rozszerzenie pamięci chip A604n
Dziękujemy za zakup produktu Individual Computers. To ważne, aby przeczytać tę instrukcję przed
przystąpieniem do montażu sprzętu. Individual Computers nie ponosi odpowiedzialności za uszkodzenia spowodowane
nieprawidłową instalacją. Jak przy każdej precyzyjnej pracy, trzeba zadbać o właściwe oświetlenie w czasie montażu.
Przed rozpoczęciem instalacji warto obejrzeć zdjęcia instruktażowe zamieszczone na stronie http://wiki.icomp.de.
Pomimo, że A604n jest rozszerzeniem montowanym "pod klapkę", przy pełnym montażu z wszystkimi opcjami
niezbędny jest częściowy demontaż komputera. Niektóre egzemplarze Amigi 600 posiadają metalowy ekran, który trzeba
usunąć lub przyciąć, aby nie mógł spowodować zwarcia.
A604n posiada trzy porty rozszerzeń, kompatybilne z portem zegara A1200. Jeden z nich jest przewidziany do
podłączenia modułu zegara czasu rzeczywistego z podtrzymaniem bateryjnym. Do pozostałych dwóch można podłączać
rozszerzenia przyłączane kablem. Każde takie rozszerzenie, będzie współpracowało z A604n, o ile tylko Amiga będzie
miała odpowiedni procesor i niezbędną ilość pamięci. Orientację kabla w złączu portu trzeba ustalić bazując na
informacjach producentów podłączanych rozszerzeń. Ponieważ port zegara nie ma oznakowanego pinu 1, trzeba zwrócić
szczególną uwagę na prawidłowe położenie wtyku.
W komplecie z A604n znajduje się przelotka drugiego portu zegara. Aby ją zamontować, należy odkręcić prawą
dolną śrubę mocującą stację dysków, następnie założyć przelotkę na złącze i tak ustawić rozszerzenie A604n, aby otwór
w metalowym kątowniku mocującym przelotkę zgrał się z otworem mocowania stacji. Przed włączeniem komputera
trzeba dokręcić kątownik wcześniej wymontowaną śrubą. Proszę zwrócić szczególną uwagę na połączenie A604n z
przelotką, oba elementy nie mogą być przesunięte, a wszystkie piny muszą pasować. Jedynym dodatkiem, jaki można
podłączyć przez przelotkę jest, jak na razie, karta USB Subway produkowana przez firmę E3B. Montuje się ją stroną z
elementami do góry. Niezbędny sterownik można znaleźć na stronie internetowej www.icomp.de. Przez przelotkę można
podłączać wyłącznie urządzenia specjalnie do niej zaprojektowane!
Montaż kończy zamknięcie klapki oraz założenie z powrotem klawiatury i górnej części obudowy Amigi. Nie
można oczywiście zapomnieć o podłączeniu z powrotem diod LED. Dodatkowa pamięć jest rozpoznawana przez
komputer automatycznie, nie ma potrzeby instalacji oprogramowania. Po prawidłowej instalacji komputer posiada 2 MB
chip RAM. A604n nie posiada wyłącznika, ale nie jest on potrzebny. Nie natrafiono bowiem dotychczas na program, który
nie działałby na rozszerzonej do 2 MB pamięci chip.
Podstawka na rozszerzeniu jest przeznaczona wyłącznie dla flicker-fixera Indivision ECS. Nie można wkładać
tam żadnych układów ani elementów! Indivision ECS instaluje się wkładając go po prostu w podstawkę. Nie należy
wkładać w tę podstawkę układu Denise - skoro jeden jest już na płycie głównej, drugi jest całkowicie zbędny.
Rozwiązywanie problemów
Każdy egzemplarz rozszerzenia jest indywidualnie testowany u producenta. Jeżeli świeżo nabyta karta nie działa
jak należy, warto sprawdzić kilka rzeczy przed złożeniem reklamacji.
Jeżeli pamięć nie jest rozpoznawana, Amiga może mieć zabrudzone złącze rozszerzeń. Można oczyścić złącze
gumką do ścierania ołówka, ale trzeba zrobić to z obu stron złącza, co wymaga demontażu komputera. W przypadku
braku doświadczenia lepiej zlecić to fachowcom. Nigdy nie należy używać preparatów czyszczących w aerozolu ani
rozpuszczalników.
Uwagi
(c) 2013 individual Computers Jens Schönfeld GmbH.
Rozszerzenie pamięci A604n nie jest zaprojektowane, autoryzowane do użycia, oraz nie gwarantuje się jego przydatności
w systemach i urządzeniach podtrzymania życia ani innych krytycznych zastosowaniach. Użycie tego rozszerzenia w
wyżej wymienionych zastosowaniach odbywa się całkowicie na ryzyko nabywcy. Nazwy i znaki handlowe użyte w tej
instrukcji pozostają własnością posiadaczy praw do nich. Żaden z tych posiadaczy nie jest stowarzyszony z Individual
Computers.
Individual Computers Jens Schönfeld GmbH
Im Zemmer 6
52152 Woffelsbach
Germany
