DA ETIMAT 10

d.d.
1411 Izlake, Slovenija
Obrezija 5
Tel. + 386 (0) 3 56 57 570
Fax. + 386 (0) 3 56 74 077
www.eti.si

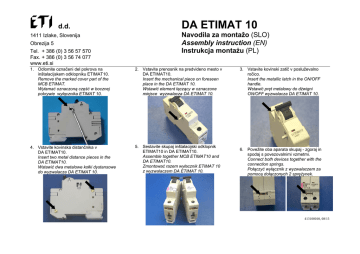

DA ETIMAT 10
Navodila za montažo (SLO)
Assembly instruction (EN)
Instrukcja montażu (PL)
1. Odlomite označeni del pokrova na
inštalacijskem odklopniku ETIMAT10.
Remove the marked cover part of the
MCB ETIMAT.
Wyłamać oznaczoną część w bocznej
pokrywie wyłącznika ETIMAT 10.
2. Vstavite prenosnik na predvideno mesto v
DA ETIMAT10.
Insert the mechanical piece on foreseen
place in the DA ETIMAT 10.
Wstawić element łączący w oznaczone
miejsce wyzwalacza DA ETIMAT 10.
4. Vstavite kovinska distančnika v
DA ETIMAT10.
Insert two metal distance pieces in the
DA ETIMAT10.
Wstawić dwa metalowe kołki dystansowe
do wyzwalacza DA ETIMAT 10.
5. Sestavite skupaj inštalacijski odklopnik
ETIMAT10 in DA ETIMAT10.
Assemble together MCB ETIMAT10 and
DA ETIMAT10.
Zmontować razem wyłacznik ETIMAT 10
z wyzwalaczem DA ETIMAT 10.
3. Vstavite kovinski zatič v posluževalno
ročico.
Insert the metallic latch in the ON/OFF
handle.
Wstawić pręt metalowy do dźwigni
ON/OFF wyzwalacza DA ETIMAT 10.
6. Povežite oba aparata skupaj - zgoraj in
spodaj s povezovalnimi vzmetmi.
Connect both devices together with the
connection springs.
Połączyć wyłącznik z wyzwalaczem za
pomocą dołączonych 2 sprężynek.
413100010, 08/13
