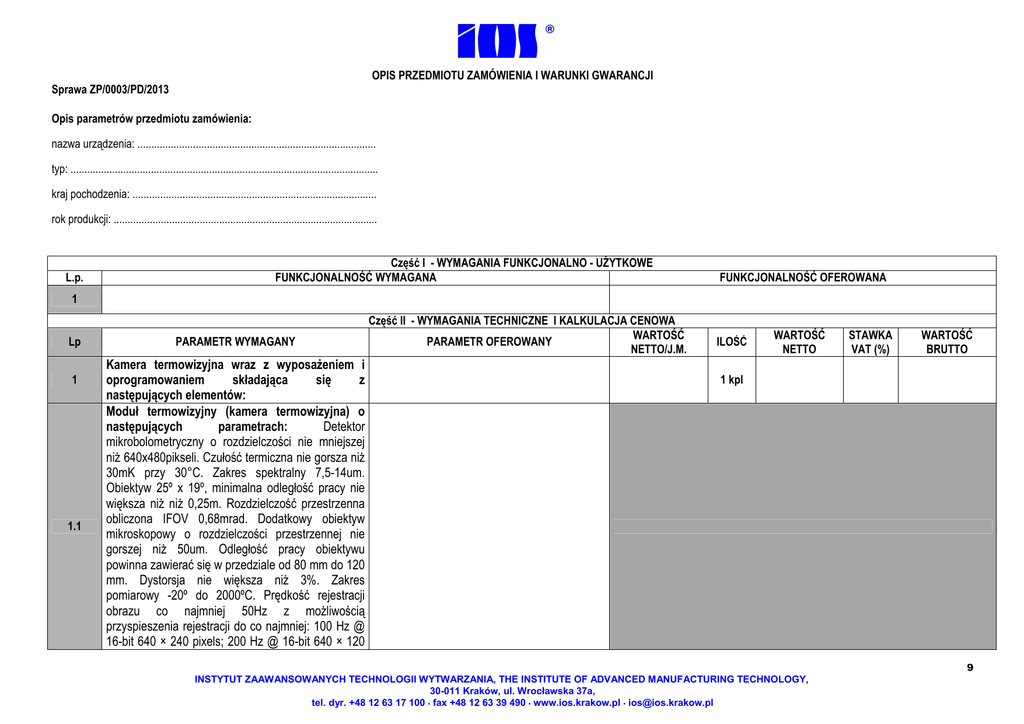

OPIS PRZEDMIOTU ZAMÓWIENIA I WARUNKI GWARANCJI
Sprawa ZP/0003/PD/2013
Opis parametrów przedmiotu zamówienia:
nazwa urządzenia: ......................................................................................
typ: ...............................................................................................................
kraj pochodzenia: ........................................................................................
rok produkcji: ...............................................................................................
L.p.
Część I - WYMAGANIA FUNKCJONALNO - UŻYTKOWE
FUNKCJONALNOŚĆ WYMAGANA
FUNKCJONALNOŚĆ OFEROWANA
1
Lp
1
1.1
PARAMETR WYMAGANY
Kamera termowizyjna wraz z wyposażeniem i
oprogramowaniem
składająca
się
z
następujących elementów:
Moduł termowizyjny (kamera termowizyjna) o
następujących
parametrach:
Detektor
mikrobolometryczny o rozdzielczości nie mniejszej
niż 640x480pikseli. Czułość termiczna nie gorsza niż
30mK przy 30°C. Zakres spektralny 7,5-14um.
Obiektyw 25º x 19º, minimalna odległość pracy nie
większa niż niż 0,25m. Rozdzielczość przestrzenna
obliczona IFOV 0,68mrad. Dodatkowy obiektyw
mikroskopowy o rozdzielczości przestrzennej nie
gorszej niż 50um. Odległość pracy obiektywu
powinna zawierać się w przedziale od 80 mm do 120
mm. Dystorsja nie większa niż 3%. Zakres
pomiarowy -20º do 2000ºC. Prędkość rejestracji
obrazu co najmniej 50Hz z możliwością
przyspieszenia rejestracji do co najmniej: 100 Hz @
16-bit 640 × 240 pixels; 200 Hz @ 16-bit 640 × 120
Część II - WYMAGANIA TECHNICZNE I KALKULACJA CENOWA
WARTOŚĆ
PARAMETR OFEROWANY
NETTO/J.M.
ILOŚĆ
WARTOŚĆ
NETTO
STAWKA
VAT (%)
WARTOŚĆ
BRUTTO
1 kpl
9
INSTYTUT ZAAWANSOWANYCH TECHNOLOGII WYTWARZANIA, THE INSTITUTE OF ADVANCED MANUFACTURING TECHNOLOGY,
30-011 Kraków, ul. Wrocławska 37a,
tel. dyr. +48 12 63 17 100 ⋅ fax +48 12 63 39 490 ⋅ www.ios.krakow.pl ⋅ [email protected]
1.2.
pixels. Interfejsy: Gigabit Ethernet i USB 2.0 HS.
Zgodność ze standardem GenICam i GigE Vision.
Obługiwane protokoły: TCP, UDP, SNTP, RTSP,
RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS),
DHCP, MDNS (Bonjour), uPnP. 2 wejśca i wyjścia
cyfrowe optoizolowane 10-30VDC. Masa nie więcej
niż 1kg. Zasilanie 12VDC.
Moduł wizyjny (kamera szybka) o następujących
parametrach: Panoramiczny sensor CMOS o
rozdzielczości, co najmniej 1280 x 800 pikseli
z możliwością rejestracji, co najmniej 3 250 obrazów
w ciągu sekundy przy niniejszej rozdzielczości.
Głębia bitowa co najmniej 12-bit. Kamera
monochromatyczna o czułości świetlnej ISO, co
najmniej 11 100 mierzonej wg normy 12232 (metodą
SAT). Maksymalna prędkość przy zredukowanej
rozdzielczości, nie mniejszej niż 64 x 8 pikseli, co
najmniej 650 000 obrazów na sekundę. Minimalny
czas ekspozycji 1 µs lub krótszy. Wielkość piksela
nie mniejsza niż 20µm. Pamięć, co najmniej 6 GB.
Automatyczna kontrola ekspozycji. Kamera musi
zostać wyposażona w migawkę elektroniczną oraz
wewnętrzną, mechaniczną migawkę kalibracyjną
umożliwiające zdalne zasłonięcie sensora i
przeprowadzanie kalibracji do czerni dla danych
ustawień w zakresie rozdzielczości i czasu
ekspozycji. Możliwość rejestracji Pre-trigger i Posttrigger. Możliwość zastosowania dwóch różnych
czasów ekspozycji dla jednego obrazu zależnych od
stopnia naświetlenia poszczególnych obszarów na
rejestrowanym obiekcie. Kontrola obrazu poprzez
Gigabit Ethernet. Obsługa kodu czasowego IRIG-B.
Mocowanie obiektywu typu F-mount. Musi istnieć
możliwość doposażenia kamery w mocowania do
obiektywów w standardach Canon EOS mount, PLmount i C-mount. Przynajmniej jeden z powyższych
standardów optyki powinien dawać możliwość
zdalnego sterowania parametrami obiektywu, tj.
10
INSTYTUT ZAAWANSOWANYCH TECHNOLOGII WYTWARZANIA, THE INSTITUTE OF ADVANCED MANUFACTURING TECHNOLOGY,
30-011 Kraków, ul. Wrocławska 37a,
tel. dyr. +48 12 63 17 100 ⋅ fax +48 12 63 39 490 ⋅ www.ios.krakow.pl ⋅ [email protected]
1.3.
ostrością i przysłoną z poziomu oprogramowania.
Kamera wyposażona w analogowe wyjścia video:
NTSC, PAL. Minimalny zakres temperatury
otoczenia w trakcie pracy 0 – 40º C. Waga – nie
więcej niż 1,5 kg (bez obiektywu i baterii). Kamera
musi być wyposażona w złącze kart pamięci,
umożliwiających zapis danych z pamięci RAM na
nośnik nie-ulotny bez użycia komputera z
prędkością, co najmniej 4GB na minutę. Kamera
musi posiadać możliwość zasilania bateryjnego.
Komplet
baterii
zasilających
kamerę.
Oprogramowanie sterujące do kamery wizyjnej wraz
z bezterminową licencją (pływającą, sieciową) na
użytkowanie
komercyjne
umożliwiającą
zainstalowanie
oprogramowania
na
kilku
komputerach. Kamera musi zawierać w zestawie
oprogramowanie pozwalające na przeprowadzenie
procesu rejestracji oraz manualną analizę ruchu w
zarejestrowanych sekwencjach – możliwości
pomiaru
przemieszczeń,
prędkości
oraz
przyspieszeń liniowych i kątowych. Oprogramowanie
zainstalowane na komputerze dostarczonym wraz z
kamerą termowizyjną. Bezpłatny dostęp do
ewentualnych aktualizacji oprogramowania.
Akcesoria modułu termowizyjnego: Stabilny
statyw z systemem blokady ustawień i precyzyjnym
pozycjonowaniem w przestrzeni 3D. Walizka
transportowa
do
przenoszenia
kamery.
Bryzgoszczelna obudowa na kamerę termowizyjną z
oknem transparentnym dla podczerwieni. Okno
wykonane z Ge o średnicy, co najmniej 60mm.
Obudowa musi posiadać system stabilizacji
temperatury oraz pozwalać na współpracę z
głowicami uchylno-obrotowymi. Okno transparentne
dla podczerwieni, wykonane z CaF2 o średnicy nie
większej niż 2 cale. Okno musi posiadać na
obudowę aluminiową przeznaczoną do montażu
okna.
11
INSTYTUT ZAAWANSOWANYCH TECHNOLOGII WYTWARZANIA, THE INSTITUTE OF ADVANCED MANUFACTURING TECHNOLOGY,
30-011 Kraków, ul. Wrocławska 37a,
tel. dyr. +48 12 63 17 100 ⋅ fax +48 12 63 39 490 ⋅ www.ios.krakow.pl ⋅ [email protected]
1.4.
1.5.
Akcesoria modułu wizyjnego: Obiektyw o
następujących parametrach minimalnych: zakres
ogniskowych, co najmniej 24-85 mm, liczba
aperturowa przysłony nie większa niż f/2.8 (jeżeli
przysłona zmienia się wraz z ogniskową,
maksymalna akceptowana wartość to f/4). Stabilny
statyw z rozpórkami radialnymi, poziomicą z
regulacją wysokości w zakresie: minimalna
wysokość max. 50 cm; maksymalna wysokość nie
mniej niż 170 cm. Maksymalne obciążenie statywu
nie mniejsze niż 15 kg. Mocowanie 3/8 cala. Głowica
z przekładniami zębatymi z systemem blokady
ustawień i precyzyjnym pozycjonowaniem w
przestrzeni 3D. Płytka do szybkiego odłączania i
maksymalnym obciążeniem nie mniejszym niż 7 kg.
Mocowanie ¼ cala i 3/8 cala. Możliwość obrotu w
poziomie: 360 stopni. Przechył w pionie od -30 do 90
stopni. Przechył boczny od -90 do +30 stopni.
Walizka transportowa. Reflektor halogenowy o mocy
nie mniejszej niż 650W. Reflektor musi posiadać
soczewkę Fresnela, umożliwiającą skupienie wiązki
światła na danym obiekcie. Reflektor musi zostać
wyposażony w elastyczne ramię pozycjonujące wraz
z uchwytem.
Oprogramowanie: Oprogramowanie do kamery
termowizyjnej z interfejsem w języku polskim,
pozwalające na analizy obrazów i rejestrację
sekwencji termowizyjnych z prędkością 200Hz lub
więcej. Oprogramowanie musi pozwalać na korekcję
parametrów obiektu takich jak: emisyjność,
odległość, wilgotność względna, temperatura
pozorna, temperatura atmosferyczna, transmisja
atmosfery, transmisja i temperatura zewnętrznej
optyki. Pozwala na zdefiniowanie kilku trybów
rozpoczęcia i zakończenia rejestracji sekwencji
obrazów: data i godzina lub warunkowa: po
przekroczeniu wartości progowej wybranej funkcji
pomiarowej np. temperatury min/max/średniej lub
12
INSTYTUT ZAAWANSOWANYCH TECHNOLOGII WYTWARZANIA, THE INSTITUTE OF ADVANCED MANUFACTURING TECHNOLOGY,
30-011 Kraków, ul. Wrocławska 37a,
tel. dyr. +48 12 63 17 100 ⋅ fax +48 12 63 39 490 ⋅ www.ios.krakow.pl ⋅ [email protected]
1.6.
zmiany dystrybucji temperatury w obszarze ponad
zadaną wartość. Posiada zawansowane funkcje
analizy sekwencji obrazów: Odejmowanie obrazów obrazy różnicowe, uśrednianie wybranej ilości
obrazów. Tworzenie wykresów zmiany temperatury
w czasie z wybranych punktów lub obszarów.
Wykreślanie profili - rozkładu temperatury wzdłuż
wybranej linii prostej lub łamanej. Eksport sekwencji
termogramów do formatu AVI, csv lub ASC. Zapis
zdjęć w formacie jpg, bmp. Obsługa interfejsów
Gigabit
Ethernet,
USB
oraz
FireWire.
Kompatybilność z Windows 7 32/ 64bity. Bezpłatny
dostęp
do
ewentualnych
aktualizacji
oprogramowania.
Zestaw komputerowy : Wydajna mobilna stacja
robocza z 17-calowym ekranem: panel LCD o
przekątnej 44 cm (17,3 cala), rozdzielczości FHD
(1920 x 1080), szerokim kącie widzenia, z
technologią IPS, paletą barw RGB, z podświetleniem
LED, Komputer przenośny dla potrzeb obsługi
programów 3D typu CAD/CAM: Typ procesora:
Procesor klasy x86-64, procesor powinien mieć
wydajność na poziomie przynajmniej 4500 pkt. w
teście
PassMark
–
CPU
Mark
(http://www.cpubenchmark.net/high_end_cpus.html);
Pamięć RAM: co najmniej 8 GB; Pojemność dysku
twardego: co najmniej 500 GB; Napędy wbudowane
(zainstalowane): DVD+/-RW z oprogramowaniem do
nagrywania
niebędące
częścią
systemu
operacyjnego; Komunikacja: LAN 10/100/1000
Mbit/s, Wifi 802.11 b/g/n; Karta graficzna: Do
zastosowań CAD/CAM, karta graficzna powinna
mieć wydajność na poziomie przynajmniej 1600 pkt.
w teście PassMark – G3D Mark; Karta dźwiękowa:
Zintegrowana;
Wymagane
oprogramowanie:
Windows 7 Professional PL 64bit, Microsoft Office
2010 Standard PL; Akcesoria dodatkowe: Torba na
komputer przenośny, mysz bezprzewodowa do
13
INSTYTUT ZAAWANSOWANYCH TECHNOLOGII WYTWARZANIA, THE INSTITUTE OF ADVANCED MANUFACTURING TECHNOLOGY,
30-011 Kraków, ul. Wrocławska 37a,
tel. dyr. +48 12 63 17 100 ⋅ fax +48 12 63 39 490 ⋅ www.ios.krakow.pl ⋅ [email protected]
1.7.
1.8.
notebooka; Gwarancja 36-mcy w miejscu
eksploatacji z czasem reakcji „następny dzień
roboczy”; Wsparcie techniczne producenta: Dostęp
do najnowszych sterowników i uaktualnień
oprogramowania na stronie producenta; porty: USB
3.0 (x2), USB 2.0 (x3), eSATA, FireWire,
DisplayPort, VGA, HDMI, ExpressCard 54 mm,
gniazdo stacji dokującej, 3-letni pakiet ProSupport
dla użytkowników i program naprawy u klienta
następnego dnia roboczego, oprogramowanie
sterujące do kamery termowizyjnej wraz z
bezterminową licencją na użytkowanie komercyjne.
Urządzenie
do
wydruku
termogramów:
Urządzenie do wydruku termogramów z opcją
skanowania o podstawowych parametrach: Wydruk
w formacie A4, mono/kolor.Rozdzielczość druku
mono, co najmniej 600x600 dpi. Szybkość
drukowania mono, co najmniej 24 stron A4/min.
Interfejs: ethernet - druk w sieci LAN, port USB 2,0.
Pamięć: nie mniej niż 768 MB. System operacyjny:
kompatybilny z Windows: XP, VISTA, 7.
Rozdzielczość skanowania, nie mniej niż 600x600
dpi. Tryb skanowania: sieciowy TWAIN, do
wiadomości e-mail, do FTP, do USB. Formaty
plików: JPEG, TIFF, PDF. Toner startowy (cyjan,
magenta, zółty, czarny). Dodatkowo tonery drukujące
w komplecie (cyjan, magenta, zółty, czarny) o
trwałości nie mniej niż 6000 stron.Gwarancja
minimum 24 miesiące.
Gwarancja:
Okres
gwarancji
modułu
termowizyjnego, co najmniej 24 miesiące. Okres
gwarancji detektora modułu kamery termowizyjnej,
nie krócej niż 10 lat. Okres gwarancji modułu
wizyjnego kamery, co najmniej 24 miesiące. Czas
reakcji na zgłoszoną usterkę (kontakt e-mailowy lub
telefoniczny) maksymalnie 24 godzin. Wsparcie
techniczne po okresie gwarancyjnym nie krócej niż
10 lat.
14
INSTYTUT ZAAWANSOWANYCH TECHNOLOGII WYTWARZANIA, THE INSTITUTE OF ADVANCED MANUFACTURING TECHNOLOGY,
30-011 Kraków, ul. Wrocławska 37a,
tel. dyr. +48 12 63 17 100 ⋅ fax +48 12 63 39 490 ⋅ www.ios.krakow.pl ⋅ [email protected]
1.9.
1.10.
Dokumenty: Instrukcja obsługi w języku polskim.
Deklaracja zgodności CE, świadectwo wzorcowania
producenta. Dokumenty gwarancyjne.
Szkolenie w zakresie obsługi i programu
sterującego: Wykonawca zapewni profesjonalne
szkolenie z zakresu termowizji, obsługi kamery
termowizyjnej i oprogramowania dla min. 5 osób.
Osoba prowadząca szkolenie musi posiadać licencję
instruktora dotyczącą szkolenia w zakresie urządzeń
wykorzystujących promieniowanie podczerwone, np.
Infrared Training Center. Wykonawca wystawi
imienne świadectwa dla 5 osób potwierdzające
odbyte szkolenie.
Część I – WYMAGANIA FUNKCJONALNO – UŻYTKOWE, należy uzupełnić kolumnę „funkcjonalność oferowana” tj. podać wszystkie parametry funkcjonalno użytkowe oferowanego urządzenia.
Część II – WYMAGANIA TECHNICZNE I KALKULACJA CENOWA, należy uzupełnić według poniższych wskazówek:
1. W kolumnie „parametr oferowany” należy podać parametry techniczne zaoferowanego przedmiotu zamówienia.
2. Cenę należy obliczyć według następujących zasad:
a) Wykonawca winien określić, cenę jednostkową netto oraz stawkę procentową VAT, a następnie obliczyć wartość netto przez przemnożenie ceny jednostkowej netto przez liczbę/j. m. oraz wartość
brutto przez przemnożenie wartości netto stawkę procentową VAT (uzyskany iloczyn dodać do wartości netto danej pozycji);
b) Wszystkie wartości kosztorysowe, Wykonawca zobowiązany jest kalkulować i wpisywać w zaokrągleniu do dwóch miejsc po przecinku;
c) Wykonawca powinien wycenić wszystkie wymagane pozycje – pod rygorem odrzucenia oferty;
d) Wartość netto oferty musi zawierać wszelkie koszty związane z realizacją przedmiotu zamówienia, w szczególności zakładany zysk, cła i opłaty celne, koszty dostawy do siedziby Zamawiającego,
ubezpieczenia na czas transportu, opakowania, koszty nośników i licencji, koszty instalacji i konfiguracji, koszty serwisu i wsparcia technicznego, instruktaż;
e) Wartość brutto stanowi wartość oferty (cenę).
UWAGA: NIE WYPEŁNIAĆ PÓŁ ZACIENIOWANYCH.
........................................................................................
podpis i pieczęć imienna osoby upoważnionej
15
INSTYTUT ZAAWANSOWANYCH TECHNOLOGII WYTWARZANIA, THE INSTITUTE OF ADVANCED MANUFACTURING TECHNOLOGY,
30-011 Kraków, ul. Wrocławska 37a,
tel. dyr. +48 12 63 17 100 ⋅ fax +48 12 63 39 490 ⋅ www.ios.krakow.pl ⋅ [email protected]
