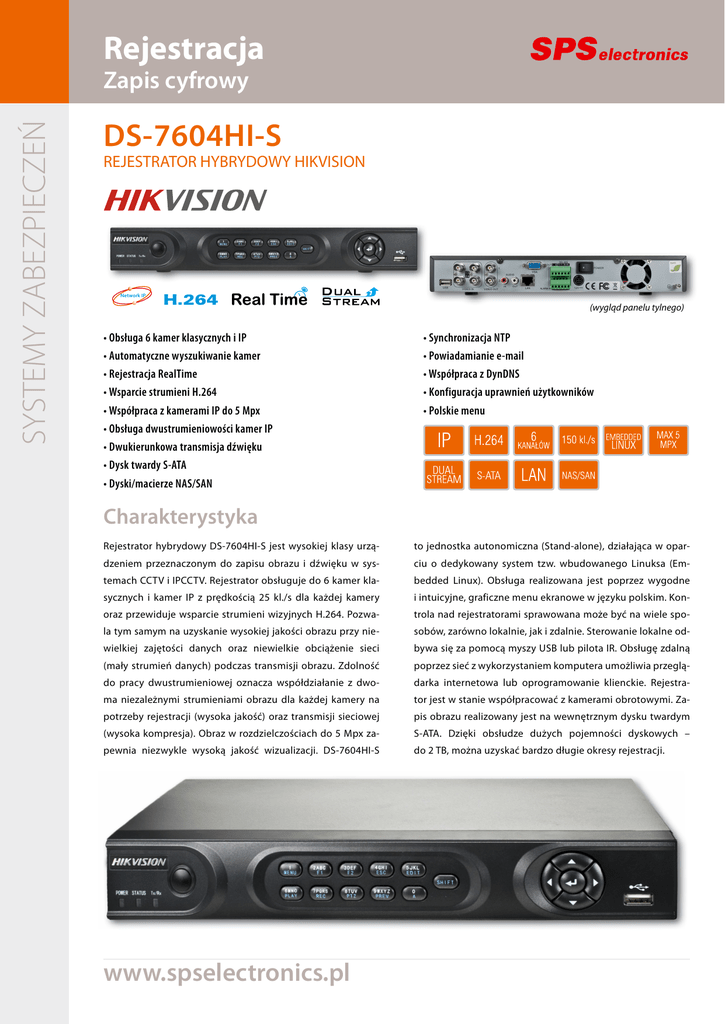

Zapis cyfrowy
DS-7604HI-S
REJESTRATOR HYBRYDOWY HIKVISION
Network IP
H.264
• Obsługa 6 kamer klasycznych i IP
• Automatyczne wyszukiwanie kamer
• Rejestracja RealTime
• Wsparcie strumieni H.264
• Współpraca z kamerami IP do 5 Mpx
• Obsługa dwustrumieniowości kamer IP
• Dwukierunkowa transmisja dźwięku
• Dysk twardy S-ATA
• Dyski/macierze NAS/SAN
(wygląd panelu tylnego)
• Synchronizacja NTP
• Powiadamianie e-mail
• Współpraca z DynDNS
• Konfiguracja uprawnień użytkowników
• Polskie menu
Charakterystyka
Rejestrator hybrydowy DS-7604HI-S jest wysokiej klasy urzą-
to jednostka autonomiczna (Stand-alone), działająca w opar-
dzeniem przeznaczonym do zapisu obrazu i dźwięku w sys-
ciu o dedykowany system tzw. wbudowanego Linuksa (Em-
temach CCTV i IPCCTV. Rejestrator obsługuje do 6 kamer kla-
bedded Linux). Obsługa realizowana jest poprzez wygodne
sycznych i kamer IP z prędkością 25 kl./s dla każdej kamery
i intuicyjne, graficzne menu ekranowe w języku polskim. Kon-
oraz przewiduje wsparcie strumieni wizyjnych H.264. Pozwa-
trola nad rejestratorami sprawowana może być na wiele spo-
la tym samym na uzyskanie wysokiej jakości obrazu przy nie-
sobów, zarówno lokalnie, jak i zdalnie. Sterowanie lokalne od-
wielkiej zajętości danych oraz niewielkie obciążenie sieci
bywa się za pomocą myszy USB lub pilota IR. Obsługę zdalną
(mały strumień danych) podczas transmisji obrazu. Zdolność
poprzez sieć z wykorzystaniem komputera umożliwia przeglą-
do pracy dwustrumieniowej oznacza współdziałanie z dwo-
darka internetowa lub oprogramowanie klienckie. Rejestra-
ma niezależnymi strumieniami obrazu dla każdej kamery na
tor jest w stanie współpracować z kamerami obrotowymi. Za-
potrzeby rejestracji (wysoka jakość) oraz transmisji sieciowej
pis obrazu realizowany jest na wewnętrznym dysku twardym
(wysoka kompresja). Obraz w rozdzielczościach do 5 Mpx za-
S-ATA. Dzięki obsłudze dużych pojemności dyskowych –
pewnia niezwykle wysoką jakość wizualizacji. DS-7604HI-S
do 2 TB, można uzyskać bardzo długie okresy rejestracji.
www.spselectronics.pl
MODEL
DS-7604HI-S
6 kamer klasyczne i kamery IP (strumienie wizyjne i dźwiękowe),
(4 kamery klasyczne + 2 kamery IP) lub 4 kamery IP (strumienie wizyjne i dźwiękowe)
wsparcie dwustrumieniowości wizji kamer (DualStream), zmienny lub stały strumień danych (bitrate);
dwukierunkowa transmisja dźwięku
Maks. liczba obsługiwanych kamer klasycznych i kamer IP
Maks. prędkość rejestracji
150 kl./s, (25 kl./s na kanał)
Maks. rozdzielczość rejestracji dla kamery IP
5 Mpx
Wspierane metody kompresji
H.264
Wspierane metody kompresji dźwięku
OggVorbis
CIF:
2 CIF:
4 CIF:
Kamery klasyczne
4CIF/2CIF/CIF:
1 Mpx (HD):
Prędkości/liczby kamer /rozdzielczości rejestracji
4 kamer klasycznych + 2 kamer IP
* dopuszczalne są konfiguracje pośrednie z mniejszą liczbą
kamer analogowych i większą liczbą kamer IP
100 kl./s, 4 kamery (25 kl./s na kanał)
64 kl./s, 4 kamery (16 kl./s na kanał)
32 kl./s, 4 kamery (8 kl./s na kanał)
50 kl./s,
40 kl./s,
25 kl./s,
16 kl./s,
25 kl./s,
16 kl./s,
25 kl./s,
12 kl./s,
6 kl./s,
2 kamery
2 kamery
1 kamera
2 kamery
1 kamera
2 kamery
1 kamera
1 kamera
1 kamera
(25 kl./s na kanał)
(20 kl./s na kanał)
(25 kl./s na kanał)
(8 kl./s na kanał)
(25 kl./s na kanał)
(8 kl./s na kanał)
(25 kl./s na kanał)
(12 kl./s na kanał)
(6 kl./s na kanał)
4CIF/2CIF/CIF: 100 kl./s,
1 Mpx (HD):
80 kl./s,
50 kl./s,
2 Mpx (UXGA): 32 kl./s,
50 kl./s,
25 kl./s,
2 Mpx (FHD):
32 kl./s,
50 kl./s,
25 kl./s,
3 Mpx (QXGA): 24 kl./s,
12 kl./s,
5 Mpx (QUVGA): 12 kl./s,
6 kl./s,
4 kamery
4 kamery
2 kamery
4 kamery
2 kamery
1 kamera
4 kamery
2 kamery
1 kamera
2 kamery
1 kamera
2 kamery
1 kamera
(25 kl./s na kanał)
(20 kl./s na kanał)
(50 kl./s na kanał)
(8 kl./s na kanał)
(25 kl./s na kanał)
(25 kl./s na kanał)
(8 kl./s na kanał)
(25 kl./s na kanał)
(25 kl./s na kanał)
(12 kl./s na kanał)
(12 kl./s na kanał)
(6 kl./s na kanał)
(6 kl./s na kanał)
2 Mpx (UXGA):
Kamery IP
2 Mpx (FullHD):
3 Mpx (QXGA):
5 Mpx (QUVGA):
Prędkości/liczby kamer /rozdzielczości rejestracji kamer IP
Obsługiwane kamery IP
Interfejsy komunikacyjne
HikVision, ACTi , Arecont , Axis, Bosch, Infinova, Panasonic, Pelco, Provideo, Sanyo, Sony, Vivotec, Zavio
(szczegółowa lista wpieranych modeli poszczególnych marek znajduje się w oddzielnym dokumencie)
Ethernet 100 Mb/s, 10/100 Base-TX (RJ-45), 2 x USB, RS-485, RS-232
Wejścia wizyjne
4 x Video (BNC)
Wyjścia wizyjne główne
Video (BNC), VGA (D-Sub)
Wyjścia wizyjne pomocnicze
Video (BNC),
Wejście dźwiękowe
1 (+ IP) x Audio (BNC), 1 kΩ / 2 Vpp
Wyjście dźwiękowe
1 (+ IP) x Audio (RCA), 600 Ω / wyjście liniowe
Wejścia alarmowe
4 (+ IP) wejścia beznapięciowe, NC/NO (złącze zaciskowe)
Wyjście alarmowe
1 (+ IP) przekaźnik elektroniczny (złącze zaciskowe)
Obsługiwane sieci
LAN/MAN/WAN/Internet
Protokoły sieciowe
TCP, UDP, RTP, DHCP, DDNS, SMTP, NTP, PPPoE, SADP, SNMP
System operacyjny
Funkcjonalność
Embedded Linux
Rejestracja obrazu/dźwięku, udostępnianie obrazu/dźwięku na żywo oraz nagrań użytkownikom zdalnym,
monitorowanie zdarzeń i ich rejestracja w dzienniku, wykonywanie akcji zdarzeniowych, powiadamianie
użytkowników zdalnych o zdarzeniach, sterowanie kamerami obrotowymi, sterowanie urządzeniami
wykonawczymi
Dysk twardy S-ATA o pojemności do 2 TB
Dyski/macierze sieciowe (NAS/SAN)
Rejestracja
Tryby rejestracji
Ręczna, harmonogram; Ciągła, z detekcją ruchu (z zapisem przed i po detekcji), alarmowa (z zapisem przedi poalarmowym); Liniowa (do zapełnienia), cykliczna (nadpisywanie);
(funkcja zabezpieczania wybranych nagrań usunięciem oraz dysków przed nadpisaniem)
Archiwizacja
Nośniki Flash USB (np. PenDrive); zewnętrzne dyski USB, komputer (z pomocą oprogramowania sieciowego)
Monitorowanie zdarzeń
Alarm, detekcja ruchu, sabotaż, awaria rejestracji, awaria dysku, zapełnienie dysku, awaria sieci IP, konflikt
adresów IP, próba nieuprawnionego logowania
Akcje zdarzeniowe
Uruchomienie rejestracji, sygnalizacja dźwiękowa, wysłanie komunikatu e-mail, powiadomienie centrum
monitorowania, wysterowanie wyjścia alarmowego, wysterowanie kamery obrotowej
Data/czas
Inne funkcje/ustawienia
Synchronizacja z komputerem lub NTP (strefy czasowe)
Indywidualnie konfigurowalne uprawnienia użytkowników. Maskowanie fragmentów obrazu z kamer.
Kopiowanie/ładowanie ustawień rejestratora. Wbudowany serwer WWW (WebServer).
Obsługa lokalna
Panel przedni rejestratora, mysz USB, pilot IR, opcjonalnie konsola sterująca (RS-495)
Obsługa i konfiguracja poprzez sieć IP
Komputer: przeglądarka internetowa, oprogramowanie klienckie
Urządzenia mobilne (telefon komórkowy, smartfon, PDA): mobilna aplikacja kliencka
Oprogramowanie współpracujące (freeware)
iVMS-4000/iVMS-4200 – oprogramowanie klienckie (obsługa 250 rejestratorów), funkcjonalność: konfiguracja rejestratorów, sterowanie pracą, podgląd obrazu „na żywo”, odtwarzanie nagrań, archiwizacja nagrań;
nadzorowanie stanu/zdarzeń rejestratorów, wykonywanie akcji zdarzeniowych, sterowanie kamerami
obrotowymi, urządzeniami wykonawczymi; WebClient - przeglądarka internetowa Internet Explorer (obsługa 1 rejestratora), funkcjonalność zbliżona do iVMS-4200; iVMS-4500 – aplikacja kliencka (obsługa 16
rejestratorów) na urządzenia mobilne (telefon komórkowy, smartfon, PDA): podgląd „na żywo” (platformy:
Java, Symbian, WindowsMobile, iPhone, Android, BlackBerry); StreamMediaServer – serwer strumieni; IPServer – serwer DDNS; VSPlayer – odtwarzacz nagrań archiwalnych; Local Playback – odtwarzacz nagrań
z dysków twardych; Format Converter – konwerter formatu wideo; IP Finder – lokalizator urządzeń w
sieci; DiskCalculator – kalkulator dysków/czasu rejestracji; API/SDK – narzędzia programistyczne
Zasilanie
DC 12 V
Pobór mocy
12 W (bez dysków)
Zakres temperatury pracy
-10°C ~ +55°C
Zakres wilgotności pracy
10 % ~ 90 % (bez skroplenia)
Wymiary (szer. x wys. x gł.)
315 x 45 x 230 mm
