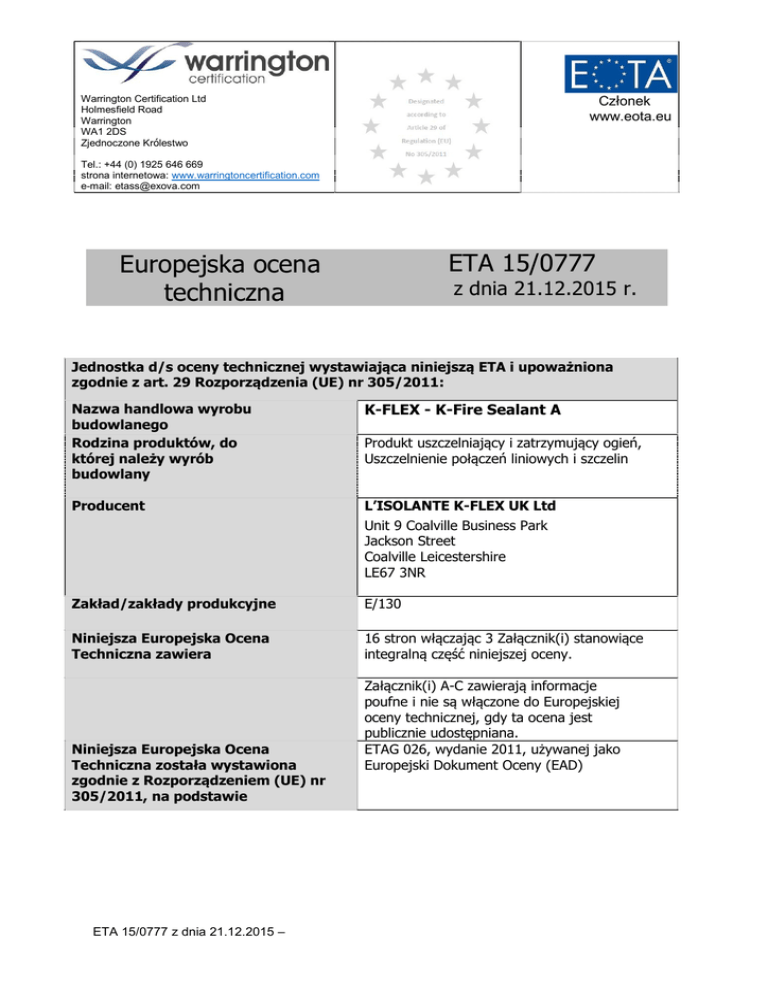

ETA 15-0777 K-FLEX K-Fire Sealant A

Warrington Certification Ltd
Holmesfield Road
Warrington
WA1 2DS
Zjednoczone Królestwo
Członek
www.eota.eu
Tel.: +44 (0) 1925 646 669
strona internetowa: www.warringtoncertification.com
e-mail: [email protected]
ETA 15/0777
Europejska ocena
techniczna
z dnia 21.12.2015 r.
Jednostka d/s oceny technicznej wystawiająca niniejszą ETA i upoważniona
zgodnie z art. 29 Rozporządzenia (UE) nr 305/2011:
Nazwa handlowa wyrobu
budowlanego
Rodzina produktów, do
której należy wyrób
budowlany
K-FLEX - K-Fire Sealant A
Producent
L’ISOLANTE K-FLEX UK Ltd
Produkt uszczelniający i zatrzymujący ogień,
Uszczelnienie połączeń liniowych i szczelin
Unit 9 Coalville Business Park
Jackson Street
Coalville Leicestershire
LE67 3NR
Zakład/zakłady produkcyjne
E/130
Niniejsza Europejska Ocena
Techniczna zawiera
16 stron włączając 3 Załącznik(i) stanowiące
integralną część niniejszej oceny.
Niniejsza Europejska Ocena
Techniczna została wystawiona
zgodnie z Rozporządzeniem (UE) nr
305/2011, na podstawie
ETA 15/0777 z dnia 21.12.2015 –
Strona 1 z 16
Załącznik(i) A-C zawierają informacje
poufne i nie są włączone do Europejskiej
oceny technicznej, gdy ta ocena jest
publicznie udostępniana.
ETAG 026, wydanie 2011, używanej jako
Europejski Dokument Oceny (EAD)
Uwagi ogólne
1. Niniejsza Europejska Ocena Techniczna została wystawiona przez Warrington Certification
Limited na podstawie ETAG 026 Wyroby do uszczelnień ogniochronnych Część 1: Opis ogólny,
czerwiec 2013, oraz część 3: Produkty uszczelniające i zatrzymujące ogień sierpień 2011,
używanej jako Europejski Dokument Oceny.
2. Niniejsza Europejska Ocena Techniczna nie może być przenoszona na innych producentów
lub przedstawicieli producentów, niż wskazani na stronie 1, ani na inne zakłady produkcyjne,
niż zakłady wskazane na stronie 1.
ETA 15/0777 z dnia 21.12.2015 – Strona
2 z 16
1 SZCZEGÓŁOWE WARUNKI DOTYCZĄCE EUROPEJSKIEJ OCENY
TECHNICZNEJ
1
Techniczny opis produktu
(Szczegółowe informacje oraz dane podano w Załącznikach)
1)
K-Fire Sealant A jest uszczelniaczem na bazie akrylu, stosowanym do tworzenia uszczelnień
szczelin liniowych w miejscach ich występowania w konstrukcjach ścian i stropów oraz
połączeń liniowych w miejscach styku ścian i stropów.
2)
K-Fire Sealant A ma właściwości nieznacznie pęczniejące, które sprawiają, że pęcznieje pod
wpływem ciepła.
3)
K-Fire Sealant A jest dostarczany w postaci ciekłej w tubach o pojemności 310 ml i 380 ml,
workach foliowych o pojemności 600 ml lub w wiadrach o pojemności 5, 10, 20 lub 25 kg.
Uszczelniacz jest wprowadzany za pomocą pistoletu lub pacy do szczeliny w lub pomiędzy
elementem/elementami oddzielającymi na określoną głębokość, z zastosowaniem różnych
materiałów podkładowych.
4) Do pomiaru głębokości można użyć polietylenowego pręta podkładowego. Klasyfikacja
reakcji na ogień ‘F’
Do stosowania wewnątrz - ETAG 026-3 (stosowana jako Europejski dokument oceny EAD) Typ Z1.
2
Specyfikacja przeznaczenia zgodnie z odpowiednim EAD
2.1 Przeznaczenie
Systemu K-Fire Sealant A przeznaczony jest do przywracania odporności ogniowej w szczelinach i
połączeniach pomiędzy sztywnymi i elastycznymi konstrukcjami ścian, a także w szczelinach i
połączeniach pomiędzy sztywnymi konstrukcjami stropów.
1)
Konkretne elementy konstrukcyjne, w których możliwe jest zastosowanie systemu K-Fire
Sealant A do uszczelnienia przejść instalacyjnych, to:
Stropy sztywne:
Strop musi mieć grubość co najmniej 150mm oraz mieć konstrukcję
betonową, z betonu komórkowego lub murowaną, o minimalnej gęstości
650 kg/m3.
Ściany
sztywne:
Ściana musi mieć minimalną grubość 100mm oraz mieć konstrukcję
betonową, z betonu komórkowego lub murowaną, o minimalnej gęstości 650
kg/m3.
Ściany
elastyczne
Ściany muszą mieć minimalną grubość 120mm i być wykonane z profili
drewnianych lub stalowych pokrytych po obu stronach minimum 2
warstwami płyt gipsowych "typu F" o grubości 12,5mm zgodnych z EN 520.
W przypadku ścian z profili drewnianych, żadna część przejścia nie powinna
znajdować się bliżej niż 100mm od profilu, wnęka pomiędzy uszczelnieniem
przejścia instalacyjnego a profilem musi zostać zamknięta i we wnęce
pomiędzy uszczelnieniem przejścia instalacyjnego a profilem należy zapewnić
minimum 100mm izolacji klasy A1 lub A2 według EN 13501-1.
Konstrukcja wsporcza musi być klasyfikowana zgodnie z EN 13501-2 dla wymaganego okresu
odporności ogniowej.
2)
System K-Fire Sealant A może być stosowany jako uszczelnienie połączeń liniowych lub
szczelin dla konkretnych konstrukcji wsporczych i podłoży (szczegółowe informacje podano
w Załączniku C).
ETA 15/0777 z dnia 21.12.2015 – Strona
3 z 16
3)
Maksymalna dopuszczalna szerokość złącza/szczeliny dla systemu K-Fire Sealant A wynosi 50 mm.
4)
Maksymalna zdolność ruchu systemu K-Fire Sealant A wynosi ≤ 7,5%
5)
Postanowienia niniejszej Europejskiej Oceny Technicznej opierają się na założeniu, że trwałość
eksploatacyjna K-Fire Sealant A wynosi 10 lat, pod warunkiem, że spełnione zostały warunki
określone w punktach 4.2/5.1/5.2 dotyczących pakowania/transportu/przechowywania/
instalacji/stosowania/napraw. Założenia dotyczące trwałości eksploatacyjnej nie mogą być
interpretowane jako gwarancja udzielona przez producenta, lecz należy traktować je jedynie
jako pomoc w doborze odpowiedniego produktu w związku z przewidywaną, ekonomicznie
uzasadnioną trwałością eksploatacyjną obiektu.
2.2 Kategoria zastosowania
Typ Z1: Przeznaczony do użytku w warunkach wewnętrznych przy wilgotności równej lub wyższej niż
85% RH, wykluczające temperatury poniżej 0oC, bez narażenia na oddziaływanie deszczu lub promieni
UV.
ETA 15/0777 z dnia 21.12.2015 – Strona
4 z 16
3
Właściwości użytkowe wyrobu oraz odniesienia do metod
wykorzystanych do oceny wyrobu
Niniejszą ocenę przydatności do użycia przeprowadzono zgodnie z EOTA ETAG 026 Część 3: 201108-08 (używanej jako Europejski Dokument Oceny, EAD)
ETAG
Punkt nr
Właściwość
ETA
Punkt nr
Ocena właściwości
Wytrzymałość mechaniczna i stabilność
Nie dotyczy
Bezpieczeństwo pożarowe
Zob. punkt 3.1
2.4.1
3.1
Reakcja na ogień
Klasa F zgodnie z EN
13501-1
2.4.2
3.2
Odporność na ogień
Zob. punkt 3.2 i Załącznik C
Higiena, zdrowie, środowisko
naturalne
2.4.3
3.3
Przepuszczalność powietrza
Zob. punkt 3.3
2.4.4
3.4
Przepuszczalność wody
Brak wyznaczonych parametrów
2.4.5
3.5
Substancje niebezpieczne
Zob. punkt 3.5
Nezpieczeństwo użytkowania
2.4.6
3.6
Wytrzymałość mechaniczna i stabilność
Brak wyznaczonych parametrów
2.4.7
3.7
Odporność na uderzenia/ruch
Brak wyznaczonych parametrów
2.4.8
3.8
Przyczepność
Brak wyznaczonych parametrów
Ochrona przed hałasem
Brak wyznaczonych parametrów
Izolacja dźwięków przenoszonych w
powietrzu
Rw (C;Ctr)= 38(-2;-7)
2.4.9
3.9
Oszczędność energii i izolacyjność
cieplna
2.4.10
3.10
Właściwości termiczne
Brak wyznaczonych parametrów
2.4.11
3.11
Przepuszczalność pary wodnej
Brak wyznaczonych parametrów
Ogólne aspekty dotyczące przydatności
do użytku
2.4.12
3.12
Trwałość i użyteczność
Z1
3.1 Reakcja na ogień
System K-Fire Sealant A jest sklasyfikowany jako ‘F’ zgodnie z EN 13501-1.
3.2 Odporność na ogień
System K-Fire Sealant A został przetestowany zgodnie z normą BS EN 1366-4: 2006 na podstawie
wyników badań oraz w obszarze bezpośredniego stosowania określonego w EN 1366-4: 2006, system
K-Fire Sealant A został zaklasyfikowany zgodnie z EN 13501-2, jak podano w Załączniku C:
ETA 15/0777 z dnia 21.12.2015 – Strona
5 z 16
Uszczelnienia te mogą być stosowane wyłącznie w elementach konstrukcji opisanych w załączniku C i
na podłożach opisanych w Załączniku C.
Należy pamiętać, aby zabezpieczyć uszczelnienia połączeń w stropach przed chodzeniem np poprzez
położenie siatki drucianej lub elementów wykończeniowych podłogi.
3.3 Przepuszczalność powietrza
System K-Fire Sealant A został przetestowany zgodnie z BS EN 1314-1 i uzyskano następujące wyniki:
Badany wyrób
Ciśnienie (Pa)
50
100
150
200
250
300
450
600
Wyniki
badania
w
komorze nadciśnieniowej
Nieszczelność
Nieszczelność
m3/h
m3/m2/h
0,0
0,0
0,0
0,0
0,0
0,0
0,0
0,0
0,0
0,0
0,0
0,0
0,1
2,8
0,1
2,8
Wyniki badania w komorze
podciśnieniowej
Nieszczelność
Nieszczelność
m3/h
m3/m2/h
0,0
0,0
0,0
0,0
0,1
2,8
0,1
2,8
0,1
2,8
0,0
0,0
0,1
2,8
0,1
2,8
3.4 Przepuszczalność wody
Brak wyznaczonych parametrów
3.5 Substancje niebezpieczne
Wnioskodawca przedłożył deklarację, że K-Fire Sealant A nie zawiera żadnej substancji wzbudzającej
szczególne obawy w rozumieniu Rozporządzenia REACH oraz że spełnia wymogi podane na
http://ec.europa.eu/enterprise/construction/cpd-ds/index.cfm
Ponadto potwierdzono również, że wszystkie niebezpieczne substancje chemiczne ≥1,0% w/w, a
także wszystkie toksyczne, rakotwórcze, szkodliwe dla rozmnażania i mutagenne substancje
chemiczne ≥0,1% w/w (Status: 29. Adaptacja - 2004/73/WE - dyrektywy Unii Europejskiej
67/548/EWG - klasyfikacja, pakowanie i etykietowanie substancji niebezpiecznych) są
wyszczególnione w kartach charakterystyki K-Fire Sealant A (zgodnie z 91/155/EWG, ze zmianami) i
zostały uwzględnione w klasyfikacji produktów zgodnie z dyrektywą 1999/45/WE (klasyfikacja
preparatów, ze zmianami).
Wszystkie niebezpieczne substancje chemiczne pozostają poniżej limitów klasyfikacji podanych w
67/548/EWG.
Poza określonymi klauzulami dotyczącymi substancji niebezpiecznych, zawartymi w niniejszej
Europejskiej aprobacie technicznej, obowiązywać mogą także inne wymogi mające zastosowanie do
produktów w tym zakresie (na przykład transponowane przepisy europejskie oraz krajowe
rozporządzenia i przepisy administracyjne). Aby zapewnić zgodność z przepisami Rozporządzenia o
wyrobach budowlanych, wymogi takie również powinny zostać spełnione, jeśli i kiedy są one
obowiązujące.
3.6 Wytrzymałość mechaniczna i stabilność
Brak wyznaczonych parametrów.
ETA 15/0777 z dnia 21.12.2015 – Strona
6 z 16
3.7 Odporność na uderzenia/ruch
Brak wyznaczonych parametrów.
3.8 Przyczepność
Nie dotyczy.
3.9 Izolacja dźwięków przenoszonych w powietrzu
Wyniki badania pozwoliły określić następujący jednoliczbowy wskaźnik zgodnie z BS EN 10142-2:
Rw (C;Ctr)= 38(-2;-7)
3.10 Właściwości termiczne
Brak wyznaczonych parametrów.
3.11 Przepuszczalność pary wodnej
Brak wyznaczonych parametrów.
3.12 Trwałość i użyteczność
Wyrób K-Fire Sealant A został przetestowany zgodnie z Raportem Technicznym EOTA - TR024 –
wydanie z listopada 2006, dla typu Z1 kategorii zastosowania określonej w ETAG 026-3 (używanej jako
Europejski Dokument Oceny, EAD), i wyniki testów potwierdziły jego przydatność do uszczelniania
połączeń liniowych w warunkach wewnętrznych, przy wilgotności równej lub wyższej niż 85% RH,
wyłączając temperatury poniżej 0oC, bez narażenia na deszcz lub promieniowanie UV.
4
Zastosowany system oceny i sprawdzenia stałości właściwości
użytkowych (zwany dalej AVCP), z odniesieniem do podstawy prawnej
Zgodnie z decyzją 1999/454/WE Komisji Europejskiej, zastosowanie ma system oceny i weryfikacji
stałości właściwości użytkowych (patrz załącznik V do rozporządzenia (UE) nr 305/2011) podanych w
poniższej tabeli:
Produkty
Wyroby
uszczelniające i
zatrzymujące
ogień
Przewidziane
zastosowania
Uszczelnienie, przegrody
ogniowe i
/lub zabezpieczenie przed
ogniem
ETA 15/0777 z dnia 21.12.2015 – Strona
7 z 16
Poziom lub
klasa
Wszystkie
System
System 1
5. Dane techniczne dotyczące wdrożenia systemu AVCP, zgodnie z treścią
mającego zastosowanie EAD.
Zadania producenta
Zakładowa kontrola produkcji
Producent powinien zapewnić stałą wewnętrzną kontrolę produkcji. Wszystkie elementy, wymogi oraz
postanowienia przyjęte przez producenta powinny być udokumentowane w uporządkowany sposób w
postaci pisemnej polityki oraz procedur, a osiągane wyniki - rejestrowane. Ten system kontroli
produkcji powinien zapewniać zgodność wyrobu z niniejszą Europejską oceną techniczną.
Producent może używać jedynie materiałów składowych wymienionych w dokumentacji technicznej
do niniejszej Europejskiej oceny technicznej.
Zakładowa kontrola produkcji powinna być zgodna z Programem Kontroli z dnia 04.10.2013 r.
dotyczącym Europejskiej oceny technicznej ETA 15/0777 stanowiącej część dokumentacji technicznej
niniejszej Europejskiej oceny technicznej. "Program kontroli" został określony w kontekście systemu
zakładowej kontroli produkcji opracowanego przez producenta i złożonego w Warrington Certification
Limited.
Wyniki zakładowej kontroli produkcji powinny być rejestrowane i oceniane zgodnie z zapisami
"Programu kontroli".
Inne zadania producenta
Informacje dodatkowe
Producent dostarczy kartę danych technicznych oraz instrukcję montażu zawierającą co najmniej
następujące informacje:
(a) Karta danych technicznych:
Obszar zastosowania:
Elementy budynku, w których można zastosować uszczelnienia przejść
instalacyjnych, typ oraz właściwości elementów budowlanych, takie jak
minimalna grubość, gęstość oraz - w przypadku konstrukcji lekkich - wymogi
konstrukcyjne.
Elementy budynku, w których można zastosować uszczelnienia połączeń
liniowych, typ oraz właściwości elementów budowlanych, takie jak minimalna
grubość, gęstość oraz - w przypadku konstrukcji lekkich - wymogi
konstrukcyjne.
Ograniczenia wielkości, minimalną grubość itp. uszczelnienia połączenia liniowego
Konstrukcja uszczelnień połączeń liniowych, w tym wymagane komponenty
oraz produkty dodatkowe (np. materiał podkładowy) z wyraźnie określonym
rodzajem - ogólne lub specjalistyczne.
ETA 15/0777 z dnia 21.12.2015 – Strona
8 z 16
(b) Instrukcja montażu:
Procedura montażu
Procedura w przypadku wprowadzenia nowych elementów
Zadania jednostek uprawnionych
Jednostka uprawniona przeprowadzi

wstępne badanie typu wyrobu;

wstępną inspekcję zakładu produkcyjnego i zakładowej kontroli produkcji,

stały nadzór, ocenę i akceptację zakładowej kontroli produkcji,
Zgodnie z warunkami ustalonymi w "Programie kontroli" z dnia 2013-10-04 r. odnoszącym się do
Europejskiej Oceny Technicznej 15/0777.
Jednostka uprawniona zachowa istotne informacje dotyczące działań wymienionych powyżej i
zamieści uzyskane wyniki oraz wyciągnięte z nich wnioski w pisemnych sprawozdaniu.
Uprawniona jednostka certyfikująca zaangażowana przez producenta wyda certyfikat zgodności WE
dla produktu, potwierdzający zgodność z wymogami zawartymi w niniejszej Europejskiej Ocenie
Technicznej.
W przypadku, gdy warunki zawarte w niniejszej Europejskiej Ocenie Technicznej oraz w "Programie
kontroli" nie będą spełnione, jednostka certyfikująca wycofa certyfikat zgodności i niezwłocznie
poinformuje o tym fakcie Warrington Certification Limited.
ETA 15/0777 z dnia 21.12.2015 – Strona
9 z 16
Podpisy osób upoważnionych
Osoba odpowiedzialna
C. Abbott* - Główny Inżynier d/s Certyfikacji
Zatwierdził
A. Kearns* - Dyrektor Techniczny
* Za i w imieniu Warrington Certification Limited.
ETA 15/0777 z dnia 21.12.2015 – Strona
10 z 16
Załącznik A
Dokumenty odniesienia i WYKAZ UŻYTYCH
SKRÓTÓW
Odniesienia do norm wymienionych w ETA:
EN 13501-1
EN 13501-2
Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków
– Część 1: Klasyfikacja na podstawie wyników badań reakcji na
ogień.
Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków
– Część 2: Klasyfikacja na podstawie wyników badań odporności
ogniowej
Inne dokumenty odniesienia:
EOTA TR 024
Charakterystyka, aspekty trwałości oraz zakładowa kontrola
produkcji dla reaktywnych materiałów, składników i produktów
ETAG nr 026: Część 3 Wytyczne do Europejskiej Aprobaty Technicznej dotyczącej produktów
uszczelniających i zatrzymujących ogień, Część 3: Uszczelnienia
połączeń liniowych (stosowana jako Europejski dokument oceny,
EAD)
ETA 15/0777 z dnia 21.12.2015 – Strona
11 z 16
Załącznik B
Opis wyrobu
K-Fire Sealant A
Szczegółowa specyfikacja produktu została zawarta w dokumencie "Sprawozdanie z oceny"
związanym z Europejską Aprobatą Techniczną ETA – 15/0777 wydaną dnia 21.12.2015 r.,
dotyczącym wyrobu K-Fire Sealant A, który stanowi nieupublicznioną część niniejszego
dokumentu ETA.
ETA 15/0777 z dnia 21.12.2015 – Strona
12 z 16
Załącznik C
Klasyfikacja odporności ogniowej wyrobu K-Fire
Sealant A
C.1
Elastyczne konstrukcje ścian zgodne z 1.2.1 o grubości minimum
120mm
C.1.1 Uszczelnienie połączeń liniowych i szczelin ułożonych poziomo, z
uszczelniaczem po stronie narażonej i nie narażonej na działanie ognia
Szczegóły konstrukcji: K-Fire Sealant A zainstalowany po obu stronach ściany
Uszczelniacz
15-20mm szer. i 25 głęb.
Głęboki profil U
2 warstwy płyty ogniochronnej o
grubości 12,5mm
C.1.1
Uszczelnienia wyrobem K-Fire Sealant A. Min. grubość 120mm – uszczelnienie górnej
krawędzi ściany pokrytej płytami okładzinowymiPodłoże
Głębokość
Klasyfikacja
(mm)
25mm.
Płyta gipsowa/górna
(obie strony)
EI120–T – X – F – W 00 do 20
listwa stalowa
Płyta gipsowa/górna
listwa stalowa
25mm.
(obie strony)
ETA 15/0777 z dnia 21.12.2015 – Strona
13 z 16
EI120–V – X – F – W 00 do 20
C.2
Elastyczne konstrukcje ścian zgodne z 1.2.1 o grubości minimum
120mm
C.2.1 Uszczelnienie połączeń liniowych i szczelin ułożonych pionowo, z
uszczelniaczem po stronie narażonej i nie narażonej na działanie ognia
Szczegóły konstrukcji: K-Fire Sealant A zainstalowany po obu stronach ściany
Maksymalna wysokość połączenia 3m
Uszczelniacz
10-20mm szer. i 12,5 głęb.
Pręt podkładowy PE
Ściana z bloczków
Profil stalowy C
2 warstwy płyty ogniochronnej o
grubości 12,5mm
C.2.2
Uszczelnienia połączeń liniowych wyrobem K-Fire Sealant A. Ściana elastyczna lub
sztywna o grubości min. 120mm. Uszczelnienie nałożone
na obu powierzchniach ściany
Klasyfikacja
Głębokość Materiał
(mm)
podkładowy
12,5mm.
(obie
strony)
Pręt podkładowy
PE
ETA 15/0777 z dnia 21.12.2015 – Strona
14 z 16
EI120–V – X – F – W 00 do 20
C.3 Sztywne konstrukcje ścian zgodne z 1.2.1 o grubości minimum
100mm
C.3.1 Uszczelnienie połączeń liniowych i szczelin ułożonych pionowo, z
uszczelniaczem po jednej stronie ściany
Szczegóły konstrukcji: K-Fire Sealant A zainstalowany po jednej stronie ściany
Gęstość drewna miękkiego:- minimum 410kg/m3 punkty mocowania 300mm
Beton-beton
Beton-drewno miękkie
Beton-stal
C.3.2
Podłoże
Beton-beton
Beton-beton
Uszczelnienia wyrobem K-Fire Sealant A. Ściana sztywna o grubości
min. 100mm.
Klasyfikacja
Głębokość (mm) Materiał
podkładowy
10
(jedna strona)
25
(jedna strona)
Beton-stal
10
(jedna strona)
Beton-stal
50
(jedna strona)
Beton-drewno
miękkie
Beton-drewno
miękkie
10
(jedna strona)
50
(jedna strona)
Pręt
podkładowy PE
Pręt
podkładowy PE
Pręt
podkładowy PE
Pręt
podkładowy PE
Pręt
podkładowy PE
Pręt
podkładowy PE
ETA 15/0777 z dnia 21.12.2015 – Strona
15 z 16
E120 EI45–V – X – F – W 00 do
20
E120 EI60–V – X – F – W 00 do
50
E120 EI20–V – X – F – W 00 do
20
E45 EI30–V – X – F – W 00 do
50
E30 EI20–V – X – F – W 00 do
20
EI45–V – X – F – W 00 do 50
C.4 Sztywne konstrukcje stropu zgodne z 1.2.1 o grubości stropu
minimum 150mm
C.4.1 Uszczelnienie połączeń liniowych i szczelin ułożonych poziomo, z
uszczelniaczem po jednej stronie stropu
Szczegóły konstrukcji: K-Fire Sealant A zainstalowany na górnej powierzchni stropu
3
Gęstość drewna miękkiego:- minimum 410kg/m , punkty mocowania 300mm
Beton-beton
Beton-stal
Beton-drewno miękkie
C.4.2
Uszczelnienia połączeń liniowych wyrobem K-Fire Sealant A. Strop sztywny o
grubości min. 150mm.
Podłoże
Głębokość
(mm)
Beton-beton
10
(jedna strona)
Beton-beton
25
(jedna strona)
Beton-stal
10
(jedna strona)
Beton-stal
50
(jedna strona)
Beton-drewno
miękkie
Beton-drewno
miękkie
10
(jedna strona)
50
(jedna strona)
Materiał
podkładowy
Pręt
podkładowy PE
Pręt
podkładowy PE
Pręt
podkładowy PE
Pręt
podkładowy PE
Pręt
podkładowy PE
Pręt
podkładowy PE
ETA 15/0777 z dnia 21.12.2015 – Strona
16 z 16
Klasyfikacja
E240 EI45–H – X – F – W 00 do
20
E240 EI90–H – X – F – W 00 do
50
E120 EI20–H – X – F – W 00 do
20
E240 EI90–H – X – F – W 00 do
50
EI30–H – X – F – W 00 do 20
EI45–H– X – F – W 00 do 50
