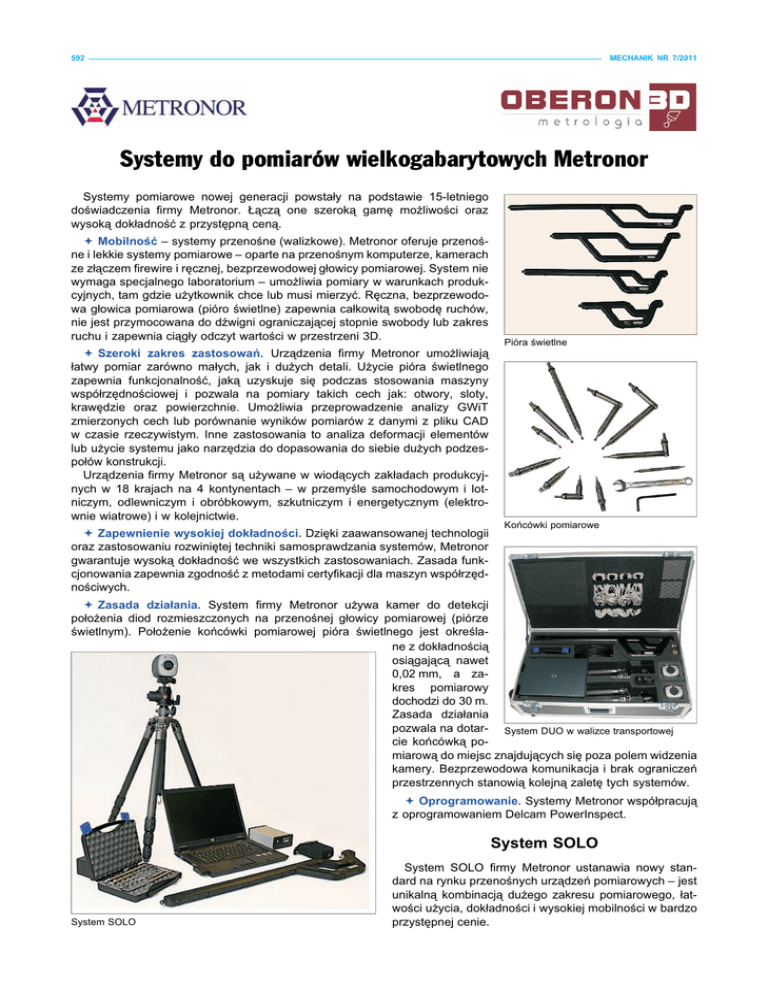

Systemy do pomiarów wielkogabarytowych Metronor

592
MECHANIK NR 7/2011
Systemy do pomiarów wielkogabarytowych Metronor
Systemy pomiarowe nowej generacji powstały na podstawie 15-letniego
doświadczenia firmy Metronor. Łączą one szeroką gamę możliwości oraz
wysoką dokładność z przystępną ceną.
Mobilność – systemy przenośne (walizkowe). Metronor oferuje przenośne i lekkie systemy pomiarowe – oparte na przenośnym komputerze, kamerach
ze złączem firewire i ręcznej, bezprzewodowej głowicy pomiarowej. System nie
wymaga specjalnego laboratorium – umożliwia pomiary w warunkach produkcyjnych, tam gdzie użytkownik chce lub musi mierzyć. Ręczna, bezprzewodowa głowica pomiarowa (pióro świetlne) zapewnia całkowitą swobodę ruchów,
nie jest przymocowana do dźwigni ograniczającej stopnie swobody lub zakres
ruchu i zapewnia ciągły odczyt wartości w przestrzeni 3D.
Szeroki zakres zastosowań. Urządzenia firmy Metronor umożliwiają
łatwy pomiar zarówno małych, jak i dużych detali. Użycie pióra świetlnego
zapewnia funkcjonalność, jaką uzyskuje się podczas stosowania maszyny
współrzędnościowej i pozwala na pomiary takich cech jak: otwory, sloty,
krawędzie oraz powierzchnie. Umożliwia przeprowadzenie analizy GWiT
zmierzonych cech lub porównanie wyników pomiarów z danymi z pliku CAD
w czasie rzeczywistym. Inne zastosowania to analiza deformacji elementów
lub użycie systemu jako narzędzia do dopasowania do siebie dużych podzespołów konstrukcji.
Urządzenia firmy Metronor są używane w wiodących zakładach produkcyjnych w 18 krajach na 4 kontynentach – w przemyśle samochodowym i lotniczym, odlewniczym i obróbkowym, szkutniczym i energetycznym (elektrownie wiatrowe) i w kolejnictwie.
Zapewnienie wysokiej dokładności. Dzięki zaawansowanej technologii
oraz zastosowaniu rozwiniętej techniki samosprawdzania systemów, Metronor
gwarantuje wysoką dokładność we wszystkich zastosowaniach. Zasada funkcjonowania zapewnia zgodność z metodami certyfikacji dla maszyn współrzędnościwych.
Pióra świetlne
Końcówki pomiarowe
Zasada działania. System firmy Metronor używa kamer do detekcji
położenia diod rozmieszczonych na przenośnej głowicy pomiarowej (piórze
świetlnym). Położenie końcówki pomiarowej pióra świetlnego jest określane z dokładnością
osiągającą nawet
0,02 mm, a zakres pomiarowy
dochodzi do 30 m.
Zasada działania
pozwala na dotar- System DUO w walizce transportowej
cie końcówką pomiarową do miejsc znajdujących się poza polem widzenia
kamery. Bezprzewodowa komunikacja i brak ograniczeń
przestrzennych stanowią kolejną zaletę tych systemów.
Oprogramowanie. Systemy Metronor współpracują
z oprogramowaniem Delcam PowerInspect.
System SOLO
System SOLO
System SOLO firmy Metronor ustanawia nowy standard na rynku przenośnych urządzeń pomiarowych – jest
unikalną kombinacją dużego zakresu pomiarowego, łatwości użycia, dokładności i wysokiej mobilności w bardzo
przystępnej cenie.
MECHANIK NR 7/2011
593
Dokładne i łatwe w użyciu
Prosta obsługa umożliwia operatorom skupienie się na
pomiarach, bez potrzeby zajmowania się konfiguracją
urządzenia. Powoduje to usprawnienie procesu kontroli,
a co za tym idzie – procesu produkcji. System SOLO
zapewnia dokładność przestrzenną 3D do 0,053 mm.
Może być także użyty jako dokładny system do pomiarów
2.5D – do mierzenia profili i płaskości z dokładnością do
0,04 mm na dystansie 10 m. SOLO to system ustaw
i zmierz. Nie potrzebuje specjalnych procedur ustawiania.
Nie wymaga systemów mocujących ani systemów podstaw. Nie ma potrzeby stosowania funkcji Leap-frog do
mierzenia dużych elementów.
System SOLO Twin
Dzięki nowemu oprogramowaniu oraz nowym metodom kalibracji rozwinięto sprawdzone już rozwiązanie
systemu SOLO. Przez dodanie drugiej kamery podwojono pole widzenia do 70 × 32° dając możliwość zastosowania systemu w nowych aplikacjach.
System DUO – zasada działania
jedną albo drugą kamerą traktowaną osobno, bez utraty
układu współrzędnych. Umożliwia to, na przykład, poruszanie się wokół obiektu mierzonego bez wychodzenia
poza pole widzenia kamer. Switch Mode znakomicie
sprawdza się w zastosowaniach dla przemysłu samochodowego.
System SOLO Twin
System DUO
System DUO firmy Metronor ustanawia nowy standard
na rynku przenośnych urządzeń pomiarowych wysokiej
klasy. Stanowi doskonałe połączenie uniwersalności
z dokładnością urządzeń klasy laser – tracker oraz wysoką mobilnością.
System pomiarowy „dwa w jednym”
DUO może być także używany jak system SOLO –
przy użyciu tylko jednej kamery. SOLO umożliwia szybkie
wykonanie pomiarów bez specjalnych ustawień, co jest
istotne kiedy produkcja jest wstrzymana w celu dokonania pomiarów – wtedy, gdy liczy się każda minuta. Nieograniczona maszyna pomiarowa Switch Mode jest unikalną funkcją systemu DUO firmy Metronor, pozwalającą na przełączanie pomiędzy zespołem dwóch kamer lub
System DUO
Dokładność
Dzięki zastosowaniu dwóch, współpracujących ze sobą, kamer system Metronor DUO pozwala na pomiary
z dokładnością do 0,02 mm.
W celu uzyskania dodatkowych informacji zapraszamy do odwiedzenia naszej strony internetowej
www.oberon3d.pl
Piotr Kulig
Biuro Techniczno-Handlowe
OBERON 3D L. PIETRZAK I WSPÓLNICY SP.J.
ul. Madziarów 25a, 04-444 Warszawa
tel. 22 224 24 70, fax 22 357 84 73
ul. Dulęby 5, 40-833 Katowice
tel./fax 32 201 54 32
e-mail: [email protected]
http://www.oberon3d.pl
