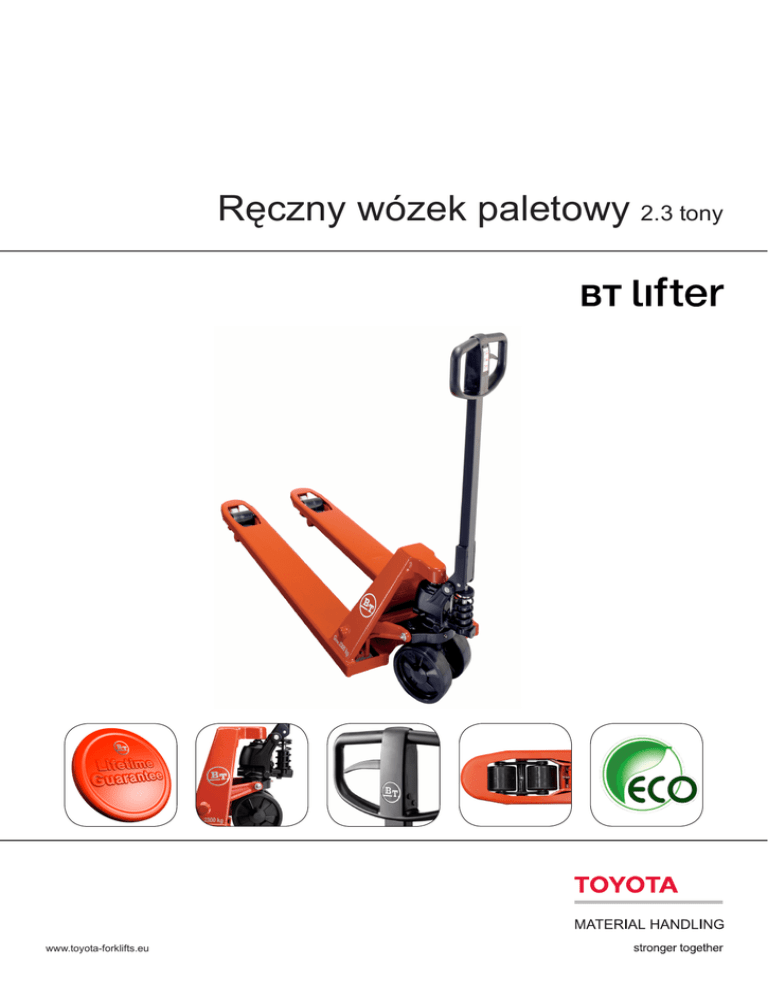

Ręczny wózek paletowy 2.3 tony

Ręczny wózek paletowy 2.3 tony
www.toyota-forklifts.eu
Ręczny wózek paletowy
Koła
Ciężar
Dane identyfikacyjne
Specyfikacja wózka
LHM230
LHM230U
1.1
Producent
BT
BT
1.2
Model
LHM230
LHM230U
1.4
Typ sterowania
Ręczny
Ręczny
1.5
Udźwig/ ładunek znamionowy
Q(t)
kg
2300
2300
1.6
Środek ciężkości ładunku
c
mm
600
600
1.8
Odległość ładunku, od środka koła wideł do przedniej
powierzchni wideł
x
mm
945 1)
945 1)
1.9
Rozstaw osi
y
mm
1170 1)
1170 1)
2.1
Ciężar roboczy
kg
63
63
2.2
Obciążenie na oś, z ładunkiem, koło jezdne/
samonastawne/wideł
kg
375/805
375/805
2.3
Obciążenie na oś, bez ładunku, koło jezdne/
samonastawne/wideł
kg
20/10
20/10
3.1
Koła sterujące/wideł: Powerthane (Po) Steel (S) Nylon (N)
Polyurethane (P) Powerfriction (Pf) Rubber (Ra)
Po, S, N, P, R, Ra/
Po, S, N, P
Po, S, N, P, R, Ra/
N, P
3.2
Rozmiar kół, przód
175x60
175x60
3.3
Rozmiar kół, tył
85x100 / 85x75
3.5
Koła, liczba przód/tył (x=koła napędzane)
2/2 lub 2/4 2)
2/2 lub 2/4 2)
3.6
Rozstaw kół, przód
3.7
Rozstaw kół, tył
4.4
Zakres ruchu podnoszenia
Wymiary
Wysokość podnoszenia
2)
75x100 / 75x75 2)
b10
mm
132
132
b11
mm
364
364
h3
mm
115
115
h23
mm
200
190
h14
mm
1220
1220
h13
mm
85
75
l1
mm
1500
1500
l2
mm
365
365
b1/b2
mm
520/685 3)
520/685 3)
4.9
Wysokość ramienia sterującego w położeniu do jazdy,
min./maks.
4.15
Wysokość, opuszczone widły
4.19
Długość całkowita
4.20
Długość do przedniej powierzchni wideł
4.21
Szerokość całkowita
4.22
Wymiary wideł
s/e/l
mm
45/156/1150 4)
45/156/1150 4)
4.25
Szerokość nad widłami
mm
520/685 3)
520/685 3)
4.32
Prześwit, środek rozstawu osi
b5
mm
40
30
4.33
Szerokość ścieżki dla palet 1000 x 1200 w poprzek
4.34
Szerokość ścieżki dla palet 800 x 1200 wzdłuż
Ast
4.35
Promień skrętu
Wa
1) Wymiar z uniesionymi widłami
2) Koło pojedyncze/Koło
3) Inne szerokości dostępne na specjalne zamówienie
4) Inne dostępe długości wideł: 800/910/1000/1070/1220
m2
Ast
mm
1525
1)
1525 1)
mm
1725 1)
1725 1)
mm
1370 1)
1370 1)
Rzeczywiste parametry i wymiary wózka mogą różnić się od nominalnych (w granicach tolerancji).
BT Products AB zastrzega sobie możliwość wprowadzenia zmian bez uprzedzenia.
Rysunki wymiarowe
l
h 23
280
200
125
h13
x
200
65
h 23
h14
280
x
y
l2
h 23
s
m2
h13
h3
180
l
85
122
wa
b5
b11
b10
b1
e
l1
Cechy wózka:
• Wyjątkowa 99 - letnia gwarancja BT na ramę wózka, dotycząca spoin i ukrytych wad
materiałowych. 5 - cio letnia gwarancja na pompę i ramię sterujące.
• Solidny wygląd i mimo to mały ciężar - łatwość manewrowania.
• Lakierowanie proszkowe i spawanie maszynowe dają wysoką jakość i trwałość.
• Wyprofilowany polimerowy uchwyt o dużej wytrzymałości pozwala na ergonomiczną
pracę wózkiem.
•BT Lowering Control (zawór BLC) dla kontrolowanego, łagodnego opuszczania
ładunku.
•Wytrzymałe łożysko oporowe w standardzie dla łatwiejszego sterowania i zapewnienia
trwałości.
• Punkty smarownicze zapewniają dużą trwałość wózka.
• Funkcja szybkiego unoszenia dostępna z zaworem przeciążeniowym.
• Ten wózek spełnia warunki ochrony środowiska i posiada certyfikat ISO 14020.
• Specyfikacje na zamówienie - części z naszej oferty.
TP-Technical Publications, Sweden — 745341-470, version 2, 1202
