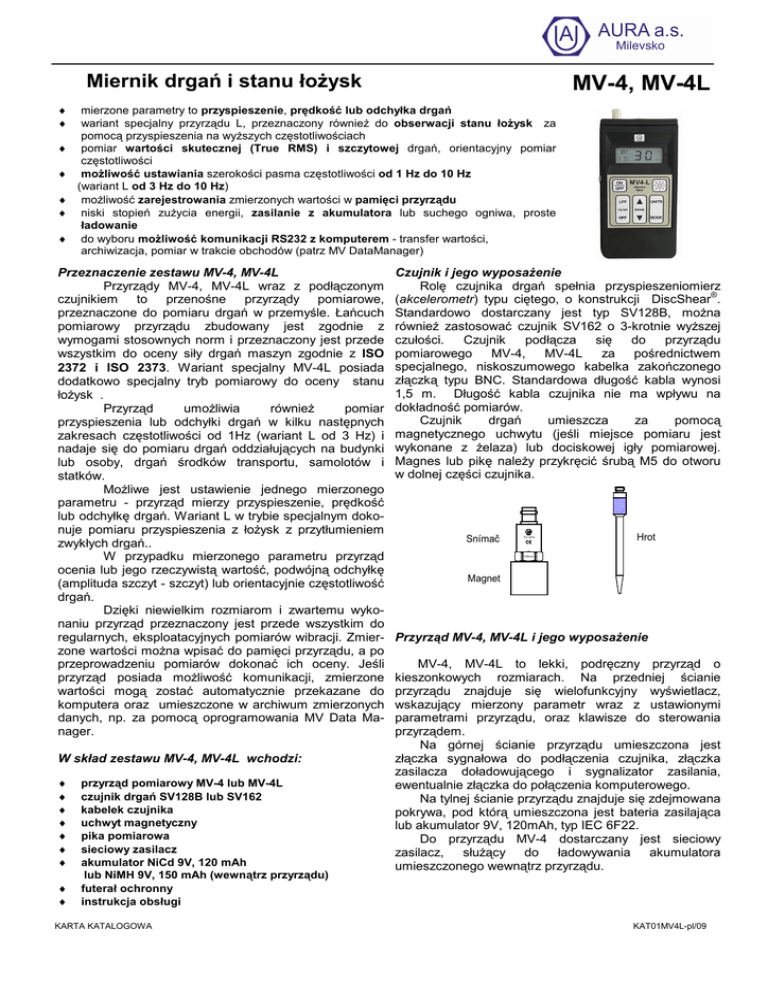

MV-4, MV-4L

Miernik drgań i stanu łoŜysk
♦
♦
♦
♦
♦
♦
♦
mierzone parametry to przyspieszenie, prędkość lub odchyłka drgań
wariant specjalny przyrządu L, przeznaczony równieŜ do obserwacji stanu łoŜysk za
pomocą przyspieszenia na wyŜszych częstotliwościach
pomiar wartości skutecznej (True RMS) i szczytowej drgań, orientacyjny pomiar
częstotliwości
moŜliwość ustawiania szerokości pasma częstotliwości od 1 Hz do 10 Hz
(wariant L od 3 Hz do 10 Hz)
moŜliwość zarejestrowania zmierzonych wartości w pamięci przyrządu
niski stopień zuŜycia energii, zasilanie z akumulatora lub suchego ogniwa, proste
ładowanie
do wyboru moŜliwość komunikacji RS232 z komputerem - transfer wartości,
archiwizacja, pomiar w trakcie obchodów (patrz MV DataManager)
Przeznaczenie zestawu MV-4, MV-4L
Przyrządy MV-4, MV-4L wraz z podłączonym
czujnikiem to przenośne przyrządy pomiarowe,
przeznaczone do pomiaru drgań w przemyśle. Łańcuch
pomiarowy przyrządu zbudowany jest zgodnie z
wymogami stosownych norm i przeznaczony jest przede
wszystkim do oceny siły drgań maszyn zgodnie z ISO
2372 i ISO 2373. Wariant specjalny MV-4L posiada
dodatkowo specjalny tryb pomiarowy do oceny stanu
łoŜysk .
Przyrząd
umoŜliwia
równieŜ
pomiar
przyspieszenia lub odchyłki drgań w kilku następnych
zakresach częstotliwości od 1Hz (wariant L od 3 Hz) i
nadaje się do pomiaru drgań oddziałujących na budynki
lub osoby, drgań środków transportu, samolotów i
statków.
MoŜliwe jest ustawienie jednego mierzonego
parametru - przyrząd mierzy przyspieszenie, prędkość
lub odchyłkę drgań. Wariant L w trybie specjalnym dokonuje pomiaru przyspieszenia z łoŜysk z przytłumieniem
zwykłych drgań..
W przypadku mierzonego parametru przyrząd
ocenia lub jego rzeczywistą wartość, podwójną odchyłkę
(amplituda szczyt - szczyt) lub orientacyjnie częstotliwość
drgań.
Dzięki niewielkim rozmiarom i zwartemu wykonaniu przyrząd przeznaczony jest przede wszystkim do
regularnych, eksploatacyjnych pomiarów wibracji. Zmierzone wartości moŜna wpisać do pamięci przyrządu, a po
przeprowadzeniu pomiarów dokonać ich oceny. Jeśli
przyrząd posiada moŜliwość komunikacji, zmierzone
wartości mogą zostać automatycznie przekazane do
komputera oraz umieszczone w archiwum zmierzonych
danych, np. za pomocą oprogramowania MV Data Manager.
W skład zestawu MV-4, MV-4L wchodzi:
♦
♦
♦
♦
♦
♦
♦
♦
♦
MV-4, MV-4L
przyrząd pomiarowy MV-4 lub MV-4L
czujnik drgań SV128B lub SV162
kabelek czujnika
uchwyt magnetyczny
pika pomiarowa
sieciowy zasilacz
akumulator NiCd 9V, 120 mAh
lub NiMH 9V, 150 mAh (wewnątrz przyrządu)
futerał ochronny
instrukcja obsługi
KARTA KATALOGOWA
Czujnik i jego wyposaŜenie
Rolę czujnika drgań spełnia przyspieszeniomierz
®
(akcelerometr) typu ciętego, o konstrukcji DiscShear .
Standardowo dostarczany jest typ SV128B, moŜna
równieŜ zastosować czujnik SV162 o 3-krotnie wyŜszej
czułości.
Czujnik
podłącza
się
do
przyrządu
pomiarowego MV-4, MV-4L za pośrednictwem
specjalnego, niskoszumowego kabelka zakończonego
złączką typu BNC. Standardowa długość kabla wynosi
1,5 m. Długość kabla czujnika nie ma wpływu na
dokładność pomiarów.
Czujnik
drgań
umieszcza
za
pomocą
magnetycznego uchwytu (jeśli miejsce pomiaru jest
wykonane z Ŝelaza) lub dociskowej igły pomiarowej.
Magnes lub pikę naleŜy przykręcić śrubą M5 do otworu
w dolnej części czujnika.
Snímač
SV128 B
Hrot
128xxxx
Magnet
Przyrząd MV-4, MV-4L i jego wyposaŜenie
MV-4, MV-4L to lekki, podręczny przyrząd o
kieszonkowych rozmiarach. Na przedniej ścianie
przyrządu znajduje się wielofunkcyjny wyświetlacz,
wskazujący mierzony parametr wraz z ustawionymi
parametrami przyrządu, oraz klawisze do sterowania
przyrządem.
Na górnej ścianie przyrządu umieszczona jest
złączka sygnałowa do podłączenia czujnika, złączka
zasilacza doładowującego i sygnalizator zasilania,
ewentualnie złączka do połączenia komputerowego.
Na tylnej ścianie przyrządu znajduje się zdejmowana
pokrywa, pod którą umieszczona jest bateria zasilająca
lub akumulator 9V, 120mAh, typ IEC 6F22.
Do przyrządu MV-4 dostarczany jest sieciowy
zasilacz, słuŜący do ładowywania akumulatora
umieszczonego wewnątrz przyrządu.
KAT01MV4L-pl/09
Miernik drgań i stanu łoŜysk
MV-4, MV-4L
Wzorcowanie przyrządu MV-4, MV-4L
Przyrząd posiada nastawiany cyfrowo stały
parametr czułości przyspieszeniomierza, podany w
karcie wzorcowania przyspieszeniomierza. W przypadku
wymiany czujnika naleŜy ten stały parametr właściwie
nastawić.
Producent zaleca przeprowadzenie raz w ciągu
roku kontroli ustawienia elektrycznych parametrów
przyrządu oraz sprawdzenie właściwości stosowanego
przyspieszeniomierza. Taką kontrolę przeprowadza
producent lub autoryzowany przez producenta zakład
obsługi.
Zestaw
pomiarowy
MV-4
MV-4L
Dane techniczne
Czujnik
parametry czujnika
Przyrząd pomiarowy
Zakresy częstotliwości
Zakresy pomiarów
przyspieszenie a
prędkość v
odchyłka s
częstotliwość przy a, v, s
Detektory
Pomiar stanu łoŜysk (tylko MV-4L)
Błąd przedstawianej danej
Pamięć dla zmierzonych wartości
Zasilanie
zakres napięcia zasilania
moc pobierana
czas pracy
czas doładowywania
Wymiary
przyrząd pomiarowy
futerał przyrządu
CięŜar zestawu
Warunki pracy dla zestawu MV-4, MV-4L
Otoczenie
Temperatura referencyjna
Temperatura robocza-przyrządu /czujnika
Wilgotność referencyjna
Ciśnienie powietrza
Pozycja robocza przyrządu i czujnika
przyspieszeniomierz SV128B, SV162
patrz: karta wzorcowania przyspieszeniomierza
MV-4, MV-4L (* - dane dotyczące tylko MV-4)
1*, 3, 10, 30 ...100, 1000, 10 000
10...1000 (w/g normy ČSN ISO 2954)
Hz
Hz
2
m/s
mm/s
µm
Hz
m/s
2
1.99, 19.9, 199
19.9, 199
199, 1990
1...1990
Wartość skuteczna, szczyt-szczyt, częstotliwość
1.99, 19.9, 199 (300Hz – 10kHz)
V
mW
h
h
5% z zakresu pomiarów +/- 1 cyfrowo
192 pomiarów
9V akumulator lub bateria plytkowa
7,5...12
typ. 90, max. 200 z podświetleniem displeju
ok. 8
10 ... 12
mm
mm
kg
150 x 80 x 30
207 x 160 x 50
0,9
oC
oC
%
kPa
normalne, bez agresywnych par
22
od + 5 do + 40 / od - 25 do +125
od 10 do 80
od 86 do 106
dowolna
KARTA KATALOGOWA
