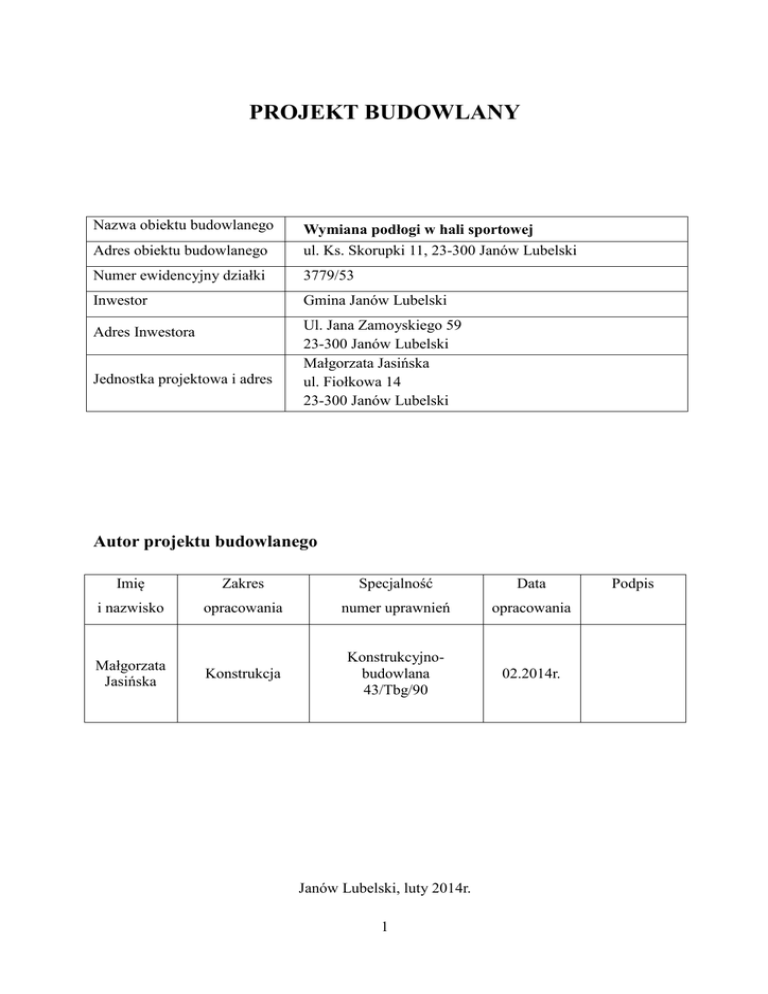

Projekt budowlany podłogi sportowej

PROJEKT BUDOWLANY
Nazwa obiektu budowlanego
Adres obiektu budowlanego
Wymiana podłogi w hali sportowej
ul. Ks. Skorupki 11, 23-300 Janów Lubelski
Numer ewidencyjny działki
3779/53
Inwestor
Gmina Janów Lubelski
Adres Inwestora
Ul. Jana Zamoyskiego 59
23-300 Janów Lubelski
Małgorzata Jasińska
ul. Fiołkowa 14
23-300 Janów Lubelski
Jednostka projektowa i adres
Autor projektu budowlanego
Imię
Zakres
Specjalność
Data
i nazwisko
opracowania
numer uprawnień
opracowania
Małgorzata
Jasińska
Konstrukcja
Konstrukcyjnobudowlana
43/Tbg/90
02.2014r.
Janów Lubelski, luty 2014r.
1
Podpis
Spis zawartości projektu budowlanego
1. Strona tytułowa projektu budowlanego
str. 1
2. Spis zawartości projektu budowlanego
str. 2
3. Opis techniczny
str. 3÷9
4. Wypis z rejestru gruntów
str. 10
5. Projekt zagospodarowania działki rys. nr 1
str. 11
6. Widok warstw podłogi
str. 12÷13
2
OPIS TECHNICZNY
do wymiany podłogi w hali sportowej
przy Publicznej szkole Podstawowej w Janowie Lubelskim.
1. Przedmiot i cel opracowania
Przedmiotem opracowania jest projekt budowlany obejmujący wymianę podłogi
w hali sportowej przy Publicznej Szkole Podstawowej zlokalizowanej
Janowie Lubelskim przy ulicy Ks. Skorupki11.
Celem opracowania jest poprawa bezpieczeństwa dla osób ćwiczących ograniczając
prawdopodobieństwo ich kontuzji oraz zapewnienie łatwości utrzymania w czystości po jak
najniższych kosztach. Nawierzchnia ma zapewniać warunki do gier zespołowych np.
koszykówki, piłki ręcznej, siatkówki, zajęć gimnastycznych dla dzieci, dorosłych oraz osób
niepełnosprawnych.
2. Podstawa opracowania
Podstawą opracowania są:
- wstępne wytyczne wskazane przez inwestora,
- wizja lokalna i ustalenia robocze z inwestorem i użytkownikiem,
- ustawa Prawo Budowlane,
- Rozporządzenie Ministra Infrastruktury z dnia 12.04.2002 r. w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz.
690).
- Europejska Norma EN 14904:2009P (obejmująca wymagania dotyczące nawierzchni do
wyposażenia hali do uprawiania wielu dyscyplin sportowych),
- Aprobaty Techniczne ITB dotyczące wybranych systemów,
- Materiały pomocnicze, instrukcje i karty produktów producenta zestawu dotyczące w/w
systemów wykonania sportowych podłóg oraz wchodzących w ich skład wyrobów,
3. Istniejący stan zagospodarowania działki
Na rozpatrywanej działce nr ewid. gr. 3779/53 znajduje się zespół budynków Publicznej
Szkoły Podstawowej, w tym omawiany budynek – sala gimnastyczna przylegająca jedną
zewnętrzną ścianą szczytową do budynku dydaktycznego. Cały teren jest ogrodzony
3
ogrodzeniem trwałym. Dojazd do działki od drogi powiatowej (ulicy Ks. Skorupki)
istniejącym zjazdem publicznym. Pozostała część terenu opracowania wykorzystywana jest
pod zieleń, dojścia i dojazdy. Działka uzbrojona w sieć z przyłączami: wodociągowym,
kanalizacji sanitarnej, kanalizacji deszczowej i energetycznym. Na terenie działki znajdują się
również boiska do gier zespołowych: asfaltowe, trawiaste i ze sztuczną nawierzchnią.
Zestawienie powierzchni poszczególnych części zagospodarowania działki nie ulegnie
zmianie.
3.1 Dane informacyjne
Przedmiotowa działka nie jest wpisana do rejestru zabytków i nie podlega ochronie
konserwatorskiej na podstawie przepisów odrębnych. Planowana inwestycja nie występuje
w sąsiedztwie wymagającym ochrony dobra dóbr kultury współczesnej. Działka znajduje się
poza terenem wpływu eksploatacji górniczej. Konstrukcja planowanej inwestycji nie
powoduje szczególnych zagrożeń pod warunkiem przestrzegania przepisów BHP określonych
prawnie na budowie.
3.2 Dane techniczne budynku sali gimnastycznej
Powierzchnia użytkowa hali sportowej wynosi 1 522,80 m2 w tym:
powierzchnia podłogi 1 008,0 m2, o wymiarach 24,0m x 42,0m, kubatura 7 358,4 m3.
Omawiany obiekt pełni funkcję sali gimnastycznej do gier zespołowych oraz zajęć
gimnastycznych dla dzieci, dorosłych oraz osób niepełnosprawnych.
Budynek hali sportowej, częściowo podpiwniczony z antresolą, przykryty stropodachem
pełnym. Wykonany został w technologii szkieletowej – żelbetowe słupy i dźwigary stalowe.
Pola pomiędzy słupami wypełnione: płytami osłonowymi PW8, gazobetonem i cegłą
ceramiczną. Całość ścian zewnętrznych została docieplona styropianem gr. 6 cm.
w technologii lekko-mokrej z wyprawą mineralną. Stolarka okienna PCV i drzwiowa –
drewniana płycinowa.
W hali sportowej wyróżnione są boiska do gry :
- w kosza,
- w piłkę ręczną,
- w siatkówkę,
- w tenisa ziemnego,
- cztery boiska do gry w badmintona.
4
3.3 Opis techniczny istniejącej podłogi
Istniejąca podłoga w hali sportowej wykonana jest z wykładziny PCV na podłożu
betonowym. Nawierzchnia podłogi jest w znacznym stopniu zużyta. Konstrukcja podłogi na
podłożu betonowym nie zachowuje wymaganej sprężystości. Co jest bardzo ważnym
elementem przy eksploatacji podłóg sportowych. Szczególna ważność podwyższonej
sprężystości podłóg sportowych związana jest z koniecznością ograniczenia ilości
i rozległości urazów, które mogą występować u osób uprawiających różne dyscypliny sportu,
a zwłaszcza podczas gier zespołowych.
Wzdłuż trzech ścian hali sportowej pod podłogą (poza granicami boisk) usytuowane są
kanały do wentylacji podłogi. Na podłodze wzdłuż ściany z oknami ustawione są drabinki do
ćwiczeń gimnastycznych. Hala sportowa posiada cztery wejścia z korytarza (drzwi
drewniane płycinowe o wymiarach 1,50m x 2,05m). Obiekt wyposażony jest w instalację
elektryczno-oświetleniową, wod.-kan. c.o. i wentylację grawitacyjna i mechaniczną.
4. Projektowana technologia remontu podłogi sali gimnastycznej
Przedmiotem projektowanej wymiany podłogi jest demontaż istniejących warstw podłogi
i wykonanie nowej systemowej podłogi sportowej powierzchniowo elastycznej.
Szczegółowy zakres robót to:
1. demontaż wykładziny PCV wraz z listwami przypodłogowymi;
2. skucie posadzki betonowej i rozebranie pozostałych warstw podłogi do wymaganego
poziomu (tak aby po wykonaniu nowej podłogi poziom nawierzchni w hali sportowej był
równy z poziomem podłogi w korytarzu oraz istniejącej wentylacji podłogi);
3. demontaż drzwi;
4. demontaż do powtórnego montażu wszystkich drabinek gimnastycznych i osłon
grzejników, bramek stalowych;
5. wyrównanie podłoża podkładem betonowym (B15) około gr. 7 cm;
6. na podkładzie betonowym wykonanie poziomej izolacji przeciwwilgociowej z folii PCV
gr. 0,2 mm;
7. ułożenie warstwy izolacji cieplnej ze styropianu posadzkowego EPS 100-038 o grubości
5 cm;
8. ułożenie siatek zbrojeniowych z drutu fi 4 o oczku 10 x 10 cm;
9. wykonanie posadzki betonowej gr. 6 cm z betonu B 15;
10. ułożenie warstwy izolacji z folii PE gr. 0,2 mm;
11. wykonanie rusztu podłogi z desek min. gr. 20 mm i szerokości 9-10 cm (legary górne
5
i dolne prostopadłe do siebie ułożone w rozstawie co 500 mm) ułożone na elastycznych
podkładkach o wymiarach min 18 x 50 x 50 mm;
12. wykonanie ślepej podłogi z desek min. gr. 20 mm i szerokości 9-10 cm w odległości co
35 mm;
13. ułożenie izolacji z folii PE gr.0,2 mm;
14. ułożenie dwóch warstw: jedna warstwa płyta OSB min. gr.10 mm, druga warstwa płyta
OSB V313 min. gr.10 mm, rozkładających obciążenia, płyty ułożone w warstwach
z przesunięciem złączy mocowane wkrętami do drewna;
15. przyklejenie na całej powierzchni wykładziny sportowej naturalnej min. gr. 4 mm ze
zgrzewaniem połączeń;
16. montaż drzwi szt. 4 o wymiarach 1,5m x 2,05m (przed montażem należy zmierzyć otwory
drzwiowe);
17. montaż listew przypodłogowych z funkcją wentylacji grawitacyjnej i listwy w drzwiach
(progi);
18. malowanie ścian farbą zmywalną i oczyszczanie konstrukcji stalowej po robotach
budowlanych;
19. malowanie linii boisk: do gry w kosza, w siatkówkę, w piłkę ręczną, w tenisa ziemnego
i badmintona;
20. konserwacja posadzki (wykładzina zostanie dodatkowo zakonserwowana, polakierowana
środkiem zalecanym przez producenta wykładziny);
21. wywóz materiałów z rozbiórki;
22. demontaż okładziny czoła balkonu z płytek ceramicznych i wykonanie tynku żywicznego
na płycie czołowej balkonu;
23. czyszczenie kanałów wentylacji podłogi wraz z deratyzacją;
24. osadzenie tulei pod słupki bramek, słupki siatkówki i słupki badmintona.
Uwaga: projektowana podłogę należy dostosować do istniejących kanałów
wentylacyjnych podłogi oraz poziomu podłogi na korytarzu. Kolor wykładziny, linii i
drzwi do uzgodnienia z inwestorem przed montażem.
4.1 Technologia i materiały
Elastyczność podłogi sportowej uzyskuje się dzięki dwóm elementom konstrukcji:
podkładkom elastycznym oraz rusztowi drewnianemu.
Ruszt drewniany ułożony jest na rozstawie co 500 mm na elastycznych podkładkach
gumowych. Ruszt stanowią deski sosnowe o grubości min. 20 mm i szerokości 9-10 cm
impregnowanych i suszonych do wilgotności 12%. Oparcie rusztu na podkładkach
6
elastycznych w rozstawie co 500 mm zapewnia równomierność ugięcia i możliwość
niwelowania powierzchni podłogi przez podkładanie odpowiednich podkładek niwelujących.
Podkładki niwelujące i elastyczne montowane są do rusztu za pomocą kleju i gwoździ
pierścieniowych, co uniemożliwia ich wypadanie w czasie eksploatacji podłogi. Do rusztu
mocuje się ślepą podłogę w postaci desek sosnowych o gr. min. 20 mm i szerokości 9-10 cm
w odstępach co 35 mm, mocowanie realizowane jest za pomocą gwoździ pierścieniowych.
Izolację stanowi folia PE. Na tak przygotowanej konstrukcji elastycznej montuje się płytę
wiórową OSB i płytę OSB V313 o grubościach min. 10 mm każda. Warstwę wierzchnią
stanowi wykładzina rulonowa o gr. min 4 mm posiadająca certyfikat lub aprobatę techniczną
np. Prestige, Linodur, Grabo, Tarket, Marmoleum itp. przyklejana całopowierzchniowo do
płyty OSB. Złącza wykładziny są frezowane, a następnie wypełniane gorącą masą elastyczną,
która po ostygnięciu powoduje uzyskanie jednolitej powierzchni, łączna wysokość zabudowy
podłogi wynosi około 28,5 cm. Wybór rodzaju nawierzchni – wykładziny pozostawiamy
inwestorowi i użytkownikowi.
Wykładzina powinna posiadać spód ze spienionego PCV oraz wzmocnienie siatką
z włókna szklanego. Warstwa użytkowa wykładziny powinna posiadać zabezpieczenie przed
zużyciem i wnikaniem brudu oraz odpowiedni współczynnik tarcia kinetycznego.
W przypadku zastosowania wyżej określonej nawierzchni należy sprawdzić stan
warstwy betonowej występującej jako podłoże pod konstrukcję posadzki. Musi być ona sucha
i zaizolowana przed ewentualnym zawilgoceniem.
4.2 Projektowanie kolorystyki podłogi sportowej
W projektowaniu podłogi sportowej istotnym jest dobór kolorystyki, gdzie oprócz
estetyki duże znaczenie ma funkcjonalność sportowa.
Boiska na powierzchni hali sportowej są znakowane przez malowanie linii
o odpowiednich parametrach dla danej dyscypliny sportowej. Boisko można dodatkowo
wyróżnić przez wprowadzenie innego koloru wykładziny w jego obrębie. Prawidłowo
zaprojektowana podłoga nie powinna wyróżniać wszystkich możliwych pól gry, gdyż że
względu na ich wymiary boiska te częściowo się pokrywają.
Należy pamiętać, że oznakowanie wszystkich boisk liniami oraz wyróżnienie
kolorystyczne kilku pól gry w ramach jednej płaszczyzny może spowodować zupełną
nieczytelność obrazu dla graczy lub widzów. W związku z powyższym zaleca się określenie
pewnych preferencji dla znakowania boisk. W większości przypadków na danym obiekcie
większość rozgrywek dotyczy jednej lub dwóch dyscyplin.
7
W przypadku remontowanej podłogi w hali sportowej wyróżniamy płaszczyznę
następujących boisk: koszykówka, siatkówka, piłka ręczna, tenis stołowy, badminton szt. 4.
Przy doborze kolorów należy kierować się kolorystyką obiektu oraz jego głównym
przeznaczeniem czy też daną preferencją dyscypliny sportowej.
Istotnym jest fakt, że niektóre kolory wręcz uwypuklają zabrudzenia posadzki - dotyczy
głównie kolorów ciemnych.
W strefach przeznaczonych do chodzenia przez osoby w obuwiu niesportowym - czyli
na obrzeżach boisk- sugerowane jest stosowanie odcieni szarych.
Liniowanie boisk wykonuje się przez malowanie na powierzchni wykładziny linii farbami
poliuretanowymi dwuskładnikowymi.
Najczęściej stosowane liniowanie boisk:
Nazwa dyscypliny
siatkówka
Wymiary boiska bez stref
bezpieczeństwa
15,0m x 28,0m
lub 14,0m x 26,0
9,0m x 18,0m
piłka ręczna
20,0m x 40,0m
tenis ziemny
badminton (szt. 4)
10,97m x 23,77m
6,10m x 16,40m
koszykówka
Proponowany kolor linii
czarny
biały
czerwony lub
pomarańczowy
niebieski
zielony (cienka)
Wykładziny, które będą instalowane w sali gimnastycznej muszą posiadać aprobatę
techniczną ITB oraz badania ogniowe potwierdzające jej trudną zapalność nawet na
podłożach palnych – zachowaną klasyfikację ogniową.
5. Przewidywane zagrożenie dla środowiska, higieny i zdrowia użytkowników
Projektowana wymiana podłogi nie wywiera ujemnych czynników mogących zagrozić
środowisku naturalnemu, higienie i zdrowiu użytkowników i otoczenia, pod warunkiem
zastosowania materiałów atestowanych i wykonania robót budowlanych zgodnie
z przedstawionym projektem. Przedmiotowe roboty budowlane nie wpłyną na pogorszenie
stosunków wodnych, sanitarnych, stanu środowiska oraz nie spowodują utrudnień ani
ograniczeń dla osób trzecich, a w szczególności: nie utrudnią dostępu do drogi publicznej
oraz nie pozbawią możliwości korzystania z wody, energii elektrycznej.
Zapewnia się ochronę gleby oraz ochronę przed uciążliwościami powodowanymi przez hałas
i wibracje. Planowana wymiana podłogi z uwagi na jej charakter i lokalizację w terenach
zabudowanych nie będzie negatywnie oddziaływać na obszary NATURA 2000 oraz nie
stworzy też zagrożeń dla obiektów sąsiadujących.
8
6. Inne konieczne dane wynikające ze specyfiki, charakteru i stopnia skomplikowania
obiektu budowlanego lub robót budowlanych
Wszystkie roboty budowlane, wykonać pod ścisłym nadzorem technicznym zgodnie
PN budowlaną, obowiązującymi przepisami budowlanymi i zgodnie ze sztuką budowlaną.
Metoda wykonawstwa tradycyjna.
Opracowała:
9
