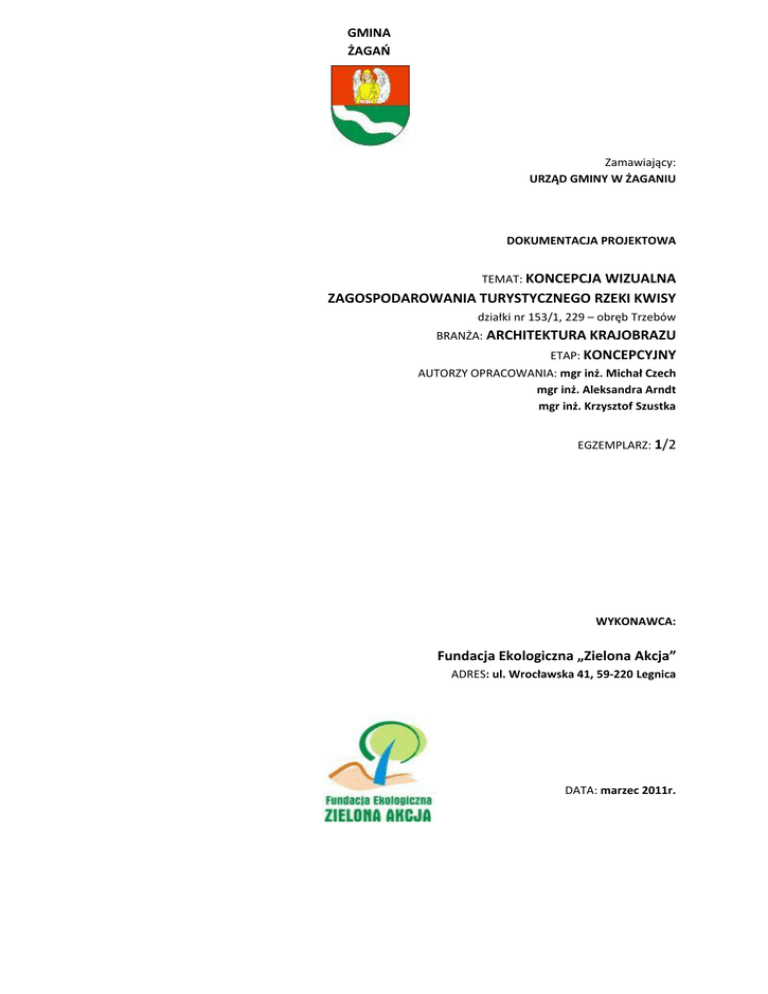

Załącznik nr 1 Koncepcja wizualna

Transkrypt

GMINA
ŻAGAŃ
Zamawiający:
URZĄD GMINY W ŻAGANIU
DOKUMENTACJA PROJEKTOWA
TEMAT: KONCEPCJA WIZUALNA
ZAGOSPODAROWANIA TURYSTYCZNEGO RZEKI KWISY
działki nr 153/1, 229 – obręb Trzebów
BRANŻA: ARCHITEKTURA KRAJOBRAZU
ETAP: KONCEPCYJNY
AUTORZY OPRACOWANIA: mgr inż. Michał Czech
mgr inż. Aleksandra Arndt
mgr inż. Krzysztof Szustka
EGZEMPLARZ: 1/2
WYKONAWCA:
Fundacja Ekologiczna „Zielona Akcja”
ADRES: ul. Wrocławska 41, 59-220 Legnica
DATA: marzec 2011r.
SPIS ZAWARTOŚCI OPRACOWANIA
1.
WYKONAWCA .................................................................................................................................. 1
2.
PODSTAWA OPRACOWANIA ........................................................................................................... 1
3.
OGÓLNE ZAŁOŻENIA PROJEKTOWE ................................................................................................. 1
4.
CHARAKTERYSTYKA TERENU ORAZ SZCZEGÓŁOWE ROZWIĄZANIA PROJEKTOWE ........................ 2
4.1
5.
TRZEBÓW................................................................................................................................. 3
WIZUALIZACJE PROJEKTOWANYCH ELEMENTÓW .......................................................................... 9
5.1
Tablica informacyjna – 2 typy.................................................................................................. 9
5.2
Kosz na odpadki ..................................................................................................................... 11
5.3
Ogrodzenie ............................................................................................................................ 12
5.4
Ława....................................................................................................................................... 13
5.5
Ławostół drewniany .............................................................................................................. 14
5.6
Miejsce na ognisko ................................................................................................................ 15
5.7
Pomost dla kajakarzy – 2 typy ............................................................................................... 16
5.8
Wiata z ławostołami .............................................................................................................. 19
5.9
Miejsca parkingowe............................................................................................................... 20
KONCEPCJA WIZUALNA ZAGOSPODAROWANIA TURYSTYCZNEGO RZEKI KWISY
w ramach realizacji projektu pn. "Dla Kwisy dla Natury - przygotowanie małej infrastruktury turystycznej służącej
zabezpieczeniu rzeki Kwisy przed nadmierną presją turystów" na terenie Gminy Żagań
1. WYKONAWCA
Fundacja Ekologiczna "Zielona Akcja"
ul. Wrocławska 41, 59-220 Legnica
2. PODSTAWA OPRACOWANIA
- umowa z Fundacją Ekologiczną „Zielona Akcja”;
- ustalenia z Gminą Żagań;
- przekazane materiały –mapa ewidencji gruntów dla wybranych działek objętych
opracowaniem;
- wizja terenowa przeprowadzona w dniu 2 lutego 2011r. oraz 1 marca 2011r.
Przedmiotem opracowania jest koncepcja zagospodarowania miejsca na terenie gminy Żagań
w miejscowości Trzebów dla potrzeb turystyki ze szczególnym uwzględnieniem małej
infrastruktury turystycznej. Zakres opracowania na terenie gminy Żagań dotyczy działek
o nr 153/1 oraz 229 obręb Trzebów. Teren opracowanie nie jest objęty Miejscowym Planem
Zagospodarowania Przestrzennego. Na przedmiotowym obszarze zaplanowano utworzenie
pola biwakowego wraz z dodatkowymi elementami małej architektury i infrastruktury
turystycznej.
3. OGÓLNE ZAŁOŻENIA PROJEKTOWE
Celem opracowania projektowego jest zagospodarowanie wybranego obszaru
w miejscowości Trzebów w celu podniesienia jego walorów funkcjonalno-turystycznych
i promocji lokalnych walorów przyrodniczo-krajobrazowych. Projekt przewiduje stworzenie
małej infrastruktury turystycznej, która odpowiadać będzie bieżącym potrzebom związanym
z ruchem turystycznym na terenie gminy Żagań, a szczególnie turystyki kajakowej
realizowanej w obrębie rzeki Kwisa. Projektowane elementy będą nie tylko konstrukcjami
o specyficznych funkcjach ale również stanowić będą element identyfikacyjny dla osób
odwiedzających poszczególne miejsca. Projekt zakłada indywidualne podejście do zagadnień
związanych z formą oraz funkcją małej architektury oraz infrastruktury turystycznej. Nowe
rozwiązania projektowe w znacznym stopniu wpłyną na poprawę standardów związanych
strona 1 z 22
z uprawianiem aktywnej turystyki oraz przyczynią się do podniesienia bezpieczeństwa
użytkowania oraz atrakcyjności turystycznej regionu.
4. CHARAKTERYSTYKA TERENU ORAZ SZCZEGÓŁOWE ROZWIĄZANIA PROJEKTOWE
Projekt realizowany będzie na terenie gminy Żagań, przez którą przepływa Kwisa –
rzeka bardzo cenna pod względem przyrodniczym. Szczególne walory rzeka ta zawdzięcza
temu, że człowiek nie naruszył jej naturalnego charakteru, a woda nią płynąca należy do
najwyższej klasy czystości. Obszar doliny rzeki Kwisa na odcinku od Zebrzydowej aż po ujście
do Bobru znajduje się na terenie sieci Natura 2000. Najcenniejszą cechą całego obszaru są
czyste lasy obfitujące w grzyby, nieskażone przez człowieka powietrze oraz malowniczy
krajobraz.
Rzeka Kwisa bierze swój początek w Górach Izerskich, gdzie na wysokości 940-1090 m
wypływają trzy źródliskowe potoki Widły I, II, III. Długość rzeki wynosi około 140 km,
a powierzchnie jej dorzecza to 1026 km², z czego około 32 km² znajduje się na terenie Czech.
Kwisa wpada do Bobru na 85,1 km poniżej Szprotawy.
Szlak wodny rzeki Kwisy jest bardzo malowniczy i różnorodny. Obfituje on zarówno
w atrakcje geologiczno-przyrodnicze jak również ciekawe obiekty historyczne. Nurt rzeki jest
bystry z często występującymi w korycie kamieniami, bystrzami jak również resztkami
dawnych mostów i konstrukcji kamiennych. Rzeka ta charakteryzuje się bardzo czystymi
wodami (należącymi do I i II klasy czystości), a koryto rzeczne na wielu odcinkach jest
naturalnie uformowane.
Turystyka kajakowa na Kwisie nie jest zbyt trudna, jednak bywa uciążliwa – głównie
ze względu na brak infrastruktury kajakowo-turystycznej. Do pływania najlepsze są miesiące
wiosenne – koniec marca i kwiecień oraz miesiąc lipiec. Rzeka Kwisa klasyfikowana jest przez
Komisję Turystyki i Rekreacji Polskiego Związku Kajakowego oraz przez Komisję Turystyki
Kajakowej Zarządu Głównego PTTK – jako rzeka górska.
Projekt zakłada zagospodarowanie wybranego miejsca na terenie gminy Żagań
zlokalizowanego przy Kwisie. Zastosowane rozwiązania projektowe mają na celu znikomą
ingerencję w obszar objęte opracowaniem. Projekt sporządzony dla terenu gminy Żagań jest
spójny pod kątem rozwiązań funkcjonalno-materiałowych z opracowaniami dla gmin
Nowogrodziec oraz Osiecznica.
strona 2 z 22
4.1 TRZEBÓW
4.1.1
Lokalizacja i stan istniejący
Teren opracowania znajduje się w niedalekiej odległości od drogi lokalnej relacji
Żagań-Osiecznica, nieopodal mostu na Kwisie (4,7 km rzeki). Wjazd na teren
odbywa się po drodze szutrowej utwardzonej. Jest to miejsce o dość łatwej
dostępności.
Obszar charakteryzuje się płaską rzeźbą terenu, łagodnie opadającą w kierunku
koryta rzeki. Jest to miejsce zarówno otwarte jak i otoczone praktycznie z każdej
strony obszarami leśnymi. Na terenie występuje głównie zieleń wysoka. Wyróżnić
można również mini plażę oraz miejsce o nawierzchni utwardzonej w części
południowej terenu opracowania. Pozostały obszar jest porośnięty roślinnością
trawiastą oraz zielną. Dostęp do rzeki jest dogodny, brzeg naturalny, piaszczysty
o niewielkim spadku. Brzeg porośnięty jest częściowo roślinnością średnią
i wysoką. Brak jakiejkolwiek infrastruktury turystycznej. Znajduje się tutaj
również stopień regulacyjny wraz z częściowymi umocnieniami brzegów – 4,7 km
rzeki.
4.1.2
Schemat funkcjonalno-przestrzenny
Trzebów – miejsce biwakowe rozmieszczenie funkcjonalno-przestrzenne planowanych elementów zagospodarowania terenu.
strona 3 z 22
4.1.3
Schemat zagospodarowania terenu
TRZEBÓW – punkt A
Tuż przed stopniem regulacyjnym – w części wschodniej terenu objętego
opracowaniem, przewiduje się lokalizację pomostu dla kajakarzy – typ 1 oraz
umiejscowienie tablicy z nazwą miejscowości dla przepływających kajakarzy
i turystów.
strona 4 z 22
TRZEBÓW – punkt B
W części zachodniej obszaru zaprojektowano dwie wiaty o konstrukcji
drewnianej wraz z ławostołami rozstawionymi na polanie. Będzie to miejsce
umożliwiające odpoczynek i ewentualne schronienie przed niekorzystnymi
warunkami atmosferycznymi. Roztacza się stąd widok na praktycznie cały teren
oraz rzekę.
strona 5 z 22
TRZEBÓW – punkt C
W części północno-zachodniej opracowanego terenu przewiduje się stworzenie
ośmiu miejsc postojowych o nawierzchni z kruszywa naturalnego wzmocnionego
ekokratą. Będzie to estetyczna nawierzchnia posiadająca dużą wytrzymałość oraz
zapewniająca swobodną infiltrację wód opadowych.
strona 6 z 22
TRZEBÓW – punkt D
Dzięki istniejącym uwarunkowaniom naturalnym w postaci wydzielonej, płaskiej
przestrzeni o łatwym dostępie do rzeki, w części północno-wschodniej terenu
zaprojektowano pole biwakowe zagospodarowane w sposób kompleksowy
i funkcjonalny.
Miejsce to zostało wydzielone ogrodzeniem o długości ok. 115m z wejściem od
strony południowo-zachodniej. Planuje się lokalizację następujących elementów
małej architektury i infrastruktury turystycznej: w części północnej terenu
opracowania znajduje się wiata drewniana z ławostołami i kosz na odpadki,
w części centralnej - miejsce na ognisko z ławami oraz ławostoły zewnętrzne,
w części wschodniej - tablica informacyjna, kosz na odpadki oraz pomost
z trapem i rynną dla kajaków ułatwiający wodowanie i cumowanie.
TRZEBÓW – punkt E
Tuż przy gruntowej drodze dojazdowej do terenu opracowania, w części
północnej przewiduje się wprowadzenie ścieżki dydaktycznej składającej się z 10
tablic o konstrukcji drewnianej.
strona 7 z 22
4.1.4
Zestawienie ilościowe projektowanych elementów
lp.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
nazwa
pomost dla kajakarzy - typ 1
pomost dla kajakarzy - typ 2
wiata z ławostołami
ławostół drewniany
tablica informacyjna
tablica z nazwą miejscowości
miejsce na ognisko
ława
kosz na odpadki
ogrodzenie
parkingi 1x 6 miejsc postojowych
jedn.
ilość
szt.
szt.
szt.
szt.
szt.
szt.
szt.
szt.
szt.
m
m2
1
1
3
5
11
1
1
4
5
115
75
strona 8 z 22
5. WIZUALIZACJE PROJEKTOWANYCH ELEMENTÓW
5.1 Tablica informacyjna – 2 typy
TABLICA INFORMACYJNA – układ pionowy
Ogólna charakterystyka: konstrukcja drewniana | drewno impregnowane i lakierowane | drewniane
wypełnienie pomiędzy słupami oraz drewniany daszek | metalowa stopa do mocowania w gruncie |
montowana na stałe w podłożu
tablica informacyjna – układ pionowy
tablica informacyjna – układ pionowy
rzut, widok, wymiary
strona 9 z 22
TABLICA INFORMACYJNA z nazwą miejscowości
Ogólna charakterystyka: konstrukcja drewniana | drewno impregnowane i lakierowane |
montowana na stałe w podłożu
tablica z nazwą miejscowości
tablica informacyjna z nazwą miejscowości
strona 10 z 22
5.2 Kosz na odpadki
Ogólna charakterystyka: konstrukcja drewniana | drewno impregnowane i lakierowane | wkład
wyjmowany z blachy ocynkowanej | montowany na stałe w podłożu
kosz na odpadki
strona 11 z 22
5.3 Ogrodzenie
Ogólna charakterystyka: konstrukcja drewniana – słupy oraz wypełnienie przęsła z desek | drewno
impregnowane | montowane na stałe w podłożu
ogrodzenie - przęsło
strona 12 z 22
5.4 Ława
Ogólna charakterystyka: siedzisko oraz podstawy wykonane z litego bala drewnianego | montowana
na stałe w podłożu
ława drewniana
strona 13 z 22
5.5 Ławostół drewniany
Ogólna charakterystyka: ława - siedzisko oraz podstawy wykonane z litego bala
drewnianego, montowane na stałe w podłożu | stół – nogi z litego bala drewnianego, blat
z desek | całość zabezpieczona przed działaniem czynników zewnętrznych
rzut, wymiary
widok, wymiary
strona 14 z 22
5.6 Miejsce na ognisko
Ogólna charakterystyka: palenisko wykonane z kamienia murowego na planie koła, zagłębione oraz
utwardzone | całość stabilnie powiązana z gruntem | wokół 4 szt. ław drewnianych
miejsce na ognisko
strona 15 z 22
5.7 Pomost dla kajakarzy – 2 typy
pomost kajakowy – typ 1
rzut, wymiary
widok, wymiary
strona 16 z 22
rzut, wymiary
widok, wymiary
strona 17 z 22
Ogólna charakterystyka: konstrukcje drewniane | drewno impregnowane, o mocowaniach stalowych
i ciesielskich | posadowienie na słupach drewnianych dębowych | poszycie pomostu z desek | kładka
i rynna na kajaki o konstrukcji drewnianej | zaprojektowano 2 typy pomostów w zależności od
konfiguracji brzegu oraz stopnia dostępności do wody
strona 18 z 22
5.8 Wiata z ławostołami
Ogólna charakterystyka: konstrukcja szkieletowa oparta na słupach, posadowiona na stopach
fundamentowych | elementy drewniane impregnowane | powierzchnia użytkowa ok. 18 m² |
poszycie dachu – deska na zakład | wyposażenie – 2 ławostoły drewniane
widok, wymiary
strona 19 z 22
5.9 Miejsca parkingowe
pojedynczy panel
przykład zastosowania
układ warstw
Ogólna charakterystyka: nawierzchnia wykonana z kraty trawnikowej z HDPE | panele łączone w
całość i układane na wcześniej zagęszczonych warstwach podbudowy | wypełnione kruszywem |
zapewnia stabilizację gruntu oraz naturalny obieg wody | przystosowana do przenoszenia dużych
obciążeń powierzchniowych
strona 20 z 22

Załącznik nr 1 Koncepcja wizualna

Transkrypt

Podobne dokumenty

Bonus

Zadanie 7 Metryczka zadania Numer zadania 1 Termin publikacji

Kraków 08.11.2012 Zestaw 3 FABRYKA INŻYNIERÓW Informatyka

OPIS PRZEDMIOTU ZAMÓWIENIA Czyszczenie koryta rzeki Warty

Szczegóły informacji w wersji pdf - tutaj
