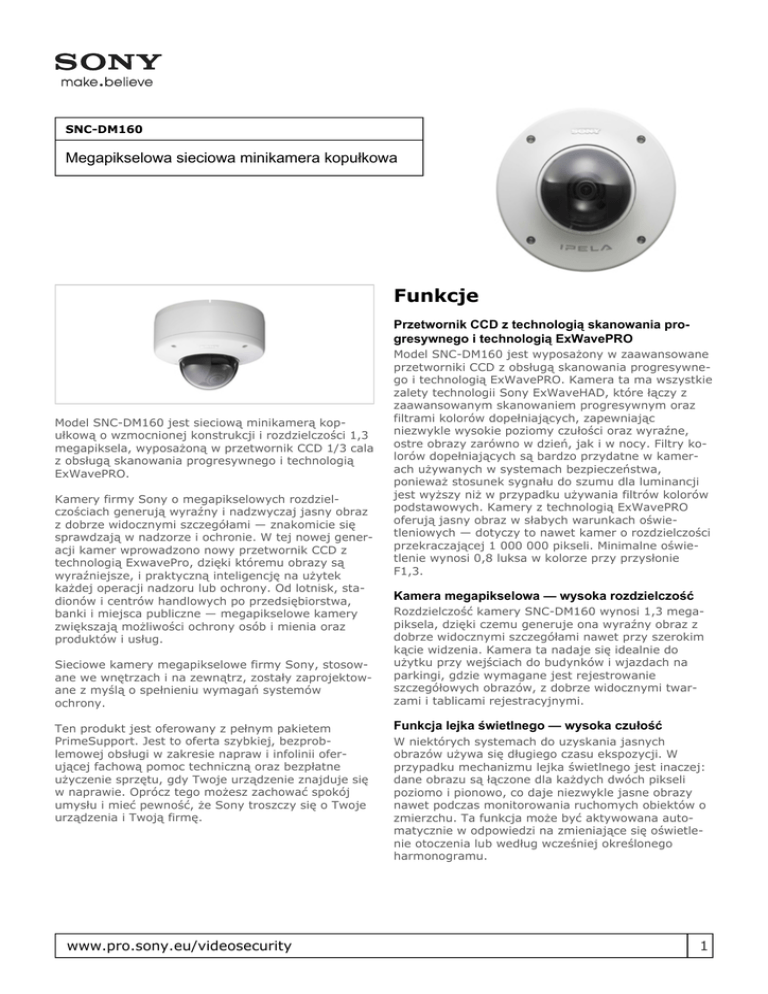

Sony : Informacje o produktach : SNC-DM160

SNC-DM160
Megapikselowa sieciowa minikamera kopułkowa
Funkcje
Przetwornik CCD z technologią skanowania progresywnego i technologią ExWavePRO
Model SNC-DM160 jest sieciową minikamerą kopułkową o wzmocnionej konstrukcji i rozdzielczości 1,3
megapiksela, wyposażoną w przetwornik CCD 1/3 cala
z obsługą skanowania progresywnego i technologią
ExWavePRO.
Kamery firmy Sony o megapikselowych rozdzielczościach generują wyraźny i nadzwyczaj jasny obraz
z dobrze widocznymi szczegółami — znakomicie się
sprawdzają w nadzorze i ochronie. W tej nowej generacji kamer wprowadzono nowy przetwornik CCD z
technologią ExwavePro, dzięki któremu obrazy są
wyraźniejsze, i praktyczną inteligencję na użytek
każdej operacji nadzoru lub ochrony. Od lotnisk, stadionów i centrów handlowych po przedsiębiorstwa,
banki i miejsca publiczne — megapikselowe kamery
zwiększają możliwości ochrony osób i mienia oraz
produktów i usług.
Sieciowe kamery megapikselowe firmy Sony, stosowane we wnętrzach i na zewnątrz, zostały zaprojektowane z myślą o spełnieniu wymagań systemów
ochrony.
Ten produkt jest oferowany z pełnym pakietem
PrimeSupport. Jest to oferta szybkiej, bezproblemowej obsługi w zakresie napraw i infolinii oferującej fachową pomoc techniczną oraz bezpłatne
użyczenie sprzętu, gdy Twoje urządzenie znajduje się
w naprawie. Oprócz tego możesz zachować spokój
umysłu i mieć pewność, że Sony troszczy się o Twoje
urządzenia i Twoją firmę.
www.pro.sony.eu/videosecurity
Model SNC-DM160 jest wyposażony w zaawansowane
przetworniki CCD z obsługą skanowania progresywnego i technologią ExWavePRO. Kamera ta ma wszystkie
zalety technologii Sony ExWaveHAD, które łączy z
zaawansowanym skanowaniem progresywnym oraz
filtrami kolorów dopełniających, zapewniając
niezwykle wysokie poziomy czułości oraz wyraźne,
ostre obrazy zarówno w dzień, jak i w nocy. Filtry kolorów dopełniających są bardzo przydatne w kamerach używanych w systemach bezpieczeństwa,
ponieważ stosunek sygnału do szumu dla luminancji
jest wyższy niż w przypadku używania filtrów kolorów
podstawowych. Kamery z technologią ExWavePRO
oferują jasny obraz w słabych warunkach oświetleniowych — dotyczy to nawet kamer o rozdzielczości
przekraczającej 1 000 000 pikseli. Minimalne oświetlenie wynosi 0,8 luksa w kolorze przy przysłonie
F1,3.
Kamera megapikselowa — wysoka rozdzielczość
Rozdzielczość kamery SNC-DM160 wynosi 1,3 megapiksela, dzięki czemu generuje ona wyraźny obraz z
dobrze widocznymi szczegółami nawet przy szerokim
kącie widzenia. Kamera ta nadaje się idealnie do
użytku przy wejściach do budynków i wjazdach na
parkingi, gdzie wymagane jest rejestrowanie
szczegółowych obrazów, z dobrze widocznymi twarzami i tablicami rejestracyjnymi.
Funkcja lejka świetlnego — wysoka czułość
W niektórych systemach do uzyskania jasnych
obrazów używa się długiego czasu ekspozycji. W
przypadku mechanizmu lejka świetlnego jest inaczej:
dane obrazu są łączone dla każdych dwóch pikseli
poziomo i pionowo, co daje niezwykle jasne obrazy
nawet podczas monitorowania ruchomych obiektów o
zmierzchu. Ta funkcja może być aktywowana automatycznie w odpowiedzi na zmieniające się oświetlenie otoczenia lub według wcześniej określonego
harmonogramu.
1
SNC-DM160
Ustawienia jakości obrazów JPEG z algorytmem
stałej szybkości transmisji bitów
Użytkownicy mogą ustawiać wstępnie jakość obrazów
JPEG dla kamery, korzystając z dziesięciu poziomów.
Ponadto, ponieważ w kamerze jest stosowany algorytm stałej szybkości transmisji bitów danych,
można ograniczyć tę szybkość, a jednocześnie
zachować wysoką jakość obrazów. Ta funkcja jest
użyteczna do obliczania wymaganej pojemności
przechowywania i przepustowości podczas instalacji.
Zmienne ustawienia korekcji gamma
Użytkownicy mają do wyboru sześć wstępnie ustawionych krzywych gamma. Dzięki wybraniu krzywej
gamma odpowiedniej dla określonej scenerii odtwarzany obraz jest ostry i wyraźny.
Możliwość montażu na ścianie lub suficie
Kamera zapewnia elastyczność w wyborze miejsca instalacji — przy użyciu dołączonego uchwytu można ją
umieścić na ścianie lub suficie.
Łatwe dostosowywanie kąta widzenia
Analogowe wyjście sygnału kompozytowego (gniazdo
RCA) znajdujące się z przodu kamery umożliwia
podłączenie monitora. Dzięki temu instalatorzy mogą
kontrolować obraz podczas instalacji, co ułatwia im
szybkie i dokładne korygowanie kąta widzenia.
Zaawansowany obiektyw zmiennoogniskowy z
powiększeniem optycznym/szeroki kąt widzenia
Kamery z tej serii są wyposażone w zaawansowane
obiektywy zmiennoogniskowe z powiększeniem optycznym. W modelu SNC-DM160 zastosowano obiektyw obsługujący powiększenie 3,6-krotne. Ponadto
kamera ta charakteryzuje się bardzo szerokim kątem
widzenia wynoszącym ponad 100 stopni.
Szybkie dostosowywanie ostrości
Przysłonę kamery można otworzyć całkowicie za
jednym naciśnięciem przycisku, co umożliwia szybkie
ustawienie ostrości. Ponadto na monitorze jest
wyświetlany pasek umożliwiający dokładne i bezproblemowe dostosowanie ostrości.
Technologia montażu obiektywu przy użyciu
przegubów kulowych
Opatentowany przez firmę Sony mechanizm oparty na
przegubach kulowych zastosowany do zamontowania
obiektywu zmiennoogniskowego umożliwia swobodne
obracanie tego obiektywu w każdą stronę. W odróżnieniu od zwykłych kamer, w przypadku tej kamery do
dostosowania stopnia jej obrotu i kąta pochylenia
wystarczy wykonać jedną czynność. Ułatwia to i
przyspiesza korygowanie kąta widzenia kamery.
Niewielka obudowa o wzmocnionej konstrukcji
Kamera SNC-DM160 jest umieszczona w odpornej na
akty wandalizmu, przeznaczonej do intensywnej eksploatacji, odlewanej obudowie aluminiowej z odporną
na uderzenia poliwęglanową kopułką. Pod względem
ochrony przed wodą i kurzem spełnia ona wymagania
normy IP66*. Ponadto, dzięki wbudowanej grzałce,
www.pro.sony.eu/videosecurity
kamera ta może być stosowana w środowiskach
charakteryzujących się bardzo niską temperaturą,
sięgającą nawet -30°C. A ze względu na niewielkie
wymiary, wynoszące zaledwie 166 x 119 mm (szer. x
wys.), urządzenie to można bez trudu instalować tam,
gdzie jest ograniczona ilość miejsca.
Dwa formaty kompresji do wyboru: JPEG i MPEG-4
Kamera obsługuje dwa formaty kompresji: JPEG i
MPEG-4. Będący standardem przemysłowym format
JPEG to najlepszy wybór dla zdjęć wysokiej jakości.
Format MPEG-4 umożliwia wydajne przesyłanie
wyraźnych filmów przez sieć o ograniczonej
przepustowości.
Możliwość podwójnego kodowania
Dzięki podwójnemu kodowaniu kamera może generować obraz jednocześnie w formatach JPEG i MPEG-4
— z szybkością 30 klatek na sekundę w przypadku
obrazu o rozdzielczości VGA*. Ta funkcja jest przydatna podczas przesyłania obrazów MPEG-4 przez sieć
WAN lub internetową sieć VPN o ograniczonej przepustowości przy jednoczesnym zapisywaniu obrazów
JPEG o wysokiej rozdzielczości na serwerze w sieci
LAN.
Funkcja Dzień/noc
Kamera SNC-DM160 może się przełączać z trybu dziennego (obraz kolorowy) na tryb nocny (obraz
czarno-biały), zastępując filtr podczerwieni (ICR) filtrem neutralnym. Zależnie od ustawień użytkownika
tryby są przełączane przy użyciu czujnika zewnętrznego lub automatycznie, stosownie do warunków oświetleniowych otoczenia. Kamera może przełączyć się w
tryb nocny i jednocześnie wysłać — za pośrednictwem
portu zewnętrznego — sygnał uaktywniający do
oświetlaczy generujących światło bliskie podczerwieni.
Dzięki nim urządzenie może generować obraz nawet
wtedy, gdy natężenie światła wynosi zero luksów*.
Korzyści
Dźwięk dwukierunkowy
Kamera umożliwia podłączenie mikrofonu zewnętrznego lub wzmacniacza audio za pośrednictwem wejścia
mikrofonowego/liniowego (z możliwością
przełączania). Ponadto kamera jest wyposażona w
wyjście głośnika aktywnego, które umożliwia ogłaszanie alertów lub komunikatów z lokalizacji zdalnej
przez głośnik podłączony do kamery. Stanowi to znaczne rozszerzenie możliwości systemów do
monitoringu.
Alert głosowy
Funkcja alertu głosowego umożliwia przesyłanie gotowych plików dźwiękowych do kamery. Te pliki mogą
być następnie odtwarzane po włączeniu alarmu przez
głośnik podłączony do kamery.
2
SNC-DM160
Platforma DEPA — inteligentna analiza obrazu
wideo
Kamera SNC-DM160 udostępnia funkcję inteligentnej
analizy wideo opartą na platformie DEPA firmy Sony.
Platforma DEPA stanowi połączenie inteligentnych
funkcji wbudowanych w kamerę z regułami i filtrami
służącymi do określania obrazów, które powinny
zostać zarejestrowane, oraz sytuacji, w których powinien zostać włączony alarm. Za pomocą technologii
inteligentnego wykrywania ruchu (IMD, Intelligent
Motion Detection) można wysyłać oznakowane obiekty
wraz z powiązanymi z nimi metadanymi (takimi jak
pozycje obiektów) do rejestratorów z serii NSR lub do
oprogramowania z serii IMZ-RS400. Następnie te
produkty przy użyciu filtrów i przesłanych metadanych
analizują ruch obiektów i wykonują wstępnie
zdefiniowane czynności, takie jak rejestracja obrazu
lub włączenie alarmu. Ta metoda rozproszonego przetwarzania minimalizuje obciążenie serwera pracą i
wykorzystanie przepustowości sieci oraz zmniejsza
wymagania dotyczące pamięci masowej.
Inteligentne wykrywanie ruchu
Wbudowana funkcja inteligentnego wykrywania ruchu
może inicjować wiele różnych działań, takich jak zapisanie i przesłanie obrazów lub włączenie urządzenia
zewnętrznego. Liczba fałszywych alarmów powodowanych przez szum i powtarzające się zdarzenia jest
minimalizowana dzięki zaawansowanemu algorytmowi
firmy Sony. Ponadto używając jednocześnie programów lub rejestratorów bazujących na platformie
DEPA, można korzystać z wielu funkcji filtrowania.
Pozwala to na włączanie alarmu po wykryciu
szczegółowo określonych ruchów obiektów, na
przykład po przekroczeniu wirtualnej granicy.
Porty wejścia czujnika/wyjścia alarmu
Kamera, wyposażona w wejście czujnika, może
otrzymywać sygnały uaktywniające od czujnika
zewnętrznego. Ponadto dwa wyjścia alarmu mogą
zostać użyte do zainicjowania różnych działań
wykonywanych przez urządzenia zewnętrzne.
Zgodność ze standardem IEEE802.1X
Kamera obsługuje funkcję kontroli dostępu do sieci
opartą na portach IEEE802.1X. Oznacza to, że można
ją zintegrować ze środowiskiem sieciowym korzystającym z protokołu uwierzytelniania klientów
IEEE802.1X w celach związanych z bezpieczeństwem.
Funkcja SolidPTZ/funkcja przycinania
Do zminimalizowania rozmiaru danych przesyłanych
przez sieci o ograniczonej przepustowości można użyć
funkcji SolidPTZ i przycinania. Funkcja SolidPTZ
umożliwia wybranie określonego obszaru o obniżonej
rozdzielczości (np. VGA) w polu widzenia kamery. W
ten sposób można elektronicznie obracać i nachylać
kamerę oraz powiększać obraz. Ponadto funkcji
SolidPTZ można używać w połączeniu z wykrywaniem
ruchu, co umożliwia monitorowanie tylko tych obszarów, w których występuje ruch, i automatyczne
śledzenie obiektów poruszających się w polu widzenia
kamery. Funkcja przycinania umożliwia dowolne przycinanie części obrazu (w pełnej, megapikselowej
rozdzielczości) w celu uwydatnienia monitorowanego
obszaru lub usunięcia obszarów, które nie mają być
monitorowane.
Dodawanie daty/godziny
Datę i godzinę powiązane z obrazami rejestrowanymi
przez kamerę można nakładać na obraz wideo podczas monitorowania i rejestrowania. Ułatwia to
określanie dokładnej daty i godziny rejestrowanych
wydarzeń podczas odtwarzania. Informacje te stają
się częścią obrazu wideo, dzięki czemu funkcja ta jest
przydatna w sytuacji, gdy dowodowy materiał wideo
musi zostać przekazany odpowiednim władzom. Ponadto kamera umożliwia wyświetlanie dodatkowych informacji (takich jak lokalizacja systemu monitoringu
lub nazwa kamery) składających się z 20 znaków w
jednym wierszu.
Maskowanie stref prywatnych
W celach związanych z ochroną prywatności kamera
umożliwia zamaskowanie do siedmiu obszarów
obrazu, które są niepożądane lub objęte zakazami.
Analogowe wyjście kompozytowego sygnału wideo
Analogowy kompozytowy sygnał wideo można
przesyłać złączem BNC. Ta funkcja jest idealnym
rozwiązaniem do przechowywania obrazów na
rejestratorze lokalnym.
Zasilanie: 24 V (prąd przemienny), 12 V (prąd stały)
lub przez sieć (PoE)
Kamera oferuje trzy typy zasilania do wyboru: 24 V
(prąd przemienny), 12 V (prąd stały) lub przez sieć
Ethernet (PoE, Power-over-Ethernet — IEEE 802.3af).
Kamera automatycznie dostosowywuje się do używanego źródła zasilania, co zapewnia szybkość i
skuteczność instalacji.
Jednoczesny dostęp dla maksymalnie 10
użytkowników
Możliwość multiecastingu
Specyfikacje techniczne
Kamera
Urządzenie do przetwarzania obrazu
Całkowita liczba pikseli
1/3" Progressive Scan CCD z
technologią ExwavePRO
Ok. 1 320 000
www.pro.sony.eu/videosecurity
Liczba efektywnych
pikseli (w poziomie i w
pionie)
Migawka elektroniczna
Automatyczna regulacja
wzmocnienia (AGC)
Ok. 1 250 000 (1296 x 966)
Od 1 do 1/10 000 s
Wł./wył. (od 0 dB do +36
dB)
3
SNC-DM160
Sterowanie ekspozycją
Tryby balansu bieli
Typ obiektywu
Powiększenie
Kąt widzenia w poziomie
Ogniskowa
F-number
Minimalna odległość
obiektu
Automatyczne, kompensacja
tylnego oświetlenia,
ustawienia gamma
ATW, ATW Pro
Obiektyw zmiennoogniskowy
3,6-krotne powiększenie optyczne (2-krotne powiększenie cyfrowe)
Od 100,8 do 27°
f=2,8–10,0 mm
F 1,3 (obiektyw szerokokątny), F 3,0 (teleobiektyw)
300 mm
Obraz
Rozmiar obrazu (w
poziomie i w pionie)
Maksymalna liczba
klatek na sekundę
JPEG: 1280 x 960, 960 x
720, 768 x 576, 640 x 480,
384 x 288, 320 x
240 MPEG-4: 640 x 480,
384 x 288, 320 x 240
30 klatek/sekundę (640 x
480), 15 klatek/sekundę
(1280 x 960, 768 x 576)
Analogowe wyjście wideo
Rozdzielczość w
poziomie
Stosunek sygnału do
szumu
Minimalne oświetlenie
Kompresja audio
G.711/G.726 (40, 32, 24, 16
Kb/s)
Masa
Wymiary (szer. x wys.)
Wymagania dotyczące
zasilania
Pobór mocy
Temperatura pracy
Temperatura
przechowywania
Protokoły
Liczba klientów
Uwierzytelnianie
TCP/IP, HTTP, ARP, ICMP,
FTP, SMTP, DHCP, SNMP,
DNS, NTP, RTP/RTCP, UDP
10
IEEE802.1X
Interfejs
Ethernet
Analogowe wyjście
wideo
Port We/Wy
Wejście mikrofonu
zewnętrznego/wejście
liniowe
Wyjście liniowe audio
10BASE-T/100BASE-TX
(RJ-45)
BNC x1, 1,0 Vp-p, 75 omów,
RCA x1
Wejście czujnika, 2 wyjścia
alarmu
Minijack x1 (wejście mikrofonowe: monofoniczne,
2,2 kilooma, zasilanie 2,5 V
DC, wejście liniowe:
monofoniczne)
Mini-jack (monofoniczne),
maksymalny poziom sygnału
wyjściowego: 1 VRMS
www.pro.sony.eu/videosecurity
Obraz kolorowy: 0,8 lx
(50IRE, F1.3, AGC 30 dB),
obraz czarno-biały: 0,15 lx
(50IRE, F1.3, AGC 30 dB)
około 1,4 kg
około 166 x 119 mm
PoE (IEEE-802.3af)/prąd
przemienny 24 V/prąd stały
12 V
Maks. 15 W
Od -30 do 50°C
Od -20 do 60°C
Wymagania systemowe
Procesor
Pamięć
Przeglądarka
internetowa
Sieć
Ponad 50 dB
Informacje ogólne
System operacyjny
Dźwięk
600 linii TV
Microsoft Windows Vista lub
Microsoft Windows XP
Intel Pentium IV 3 GHz lub
szybszy, Intel Core2 Duo 2
GHz lub szybszy
RAM: 1 GB lub więcej
Microsoft Internet Explorer
7.0/6.0
Akcesoria w zestawie
Dysk CD-ROM
(instrukcja obsługi, program do konfigurowania
adresów IP, narzędzie
do przesyłania dźwięku,
narzędzie do maskowania stref prywatnych,
odtwarzacz wideo, instalator niestandardowej
strony głównej)
Podręcznik instalacji
Uchwyt
Szablon
Klucz Torx
Wkręty M4
Linka stalowa
Śruba M4
Przewód audio
Przewód wejścia/wyjścia
Przewód LAN
Przewód BNC
Przewód zasilający
4
SNC-DM160
Akcesoria
Umowy gwarancyjne i dotyczące
pomocy technicznej
P r im eSu ppo r t P lu s VS2
Dwuletnie rozszerzenie gwarancji na sprzęt
do monitoringu wizyjnego
www.pro.sony.eu/videosecurity
5
