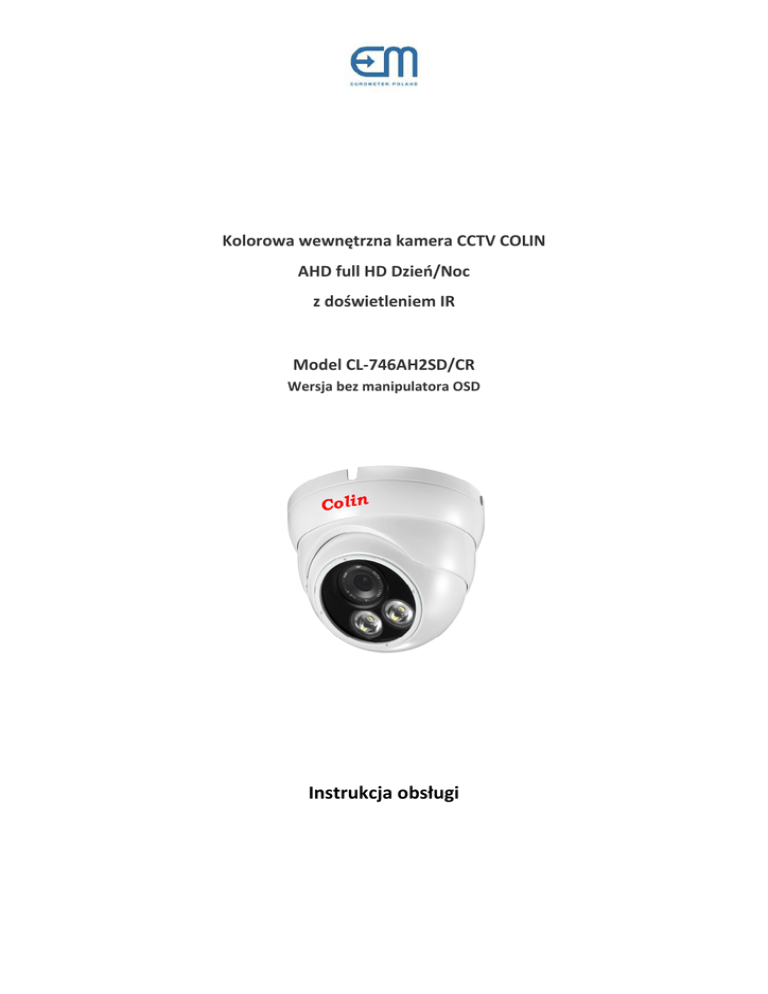

Instrukcja obsługi kamery CL-746AH2SD

Kolorowa wewnętrzna kamera CCTV COLIN
AHD full HD Dzień/Noc
z doświetleniem IR
Model CL-746AH2SD/CR
Wersja bez manipulatora OSD
Instrukcja obsługi
ŚRODKI OSTROŻNOŚCI INFORMACJE OGÓLNE
•
•
•
•
•
•
•
•
•
•
•
Należy odłączyć zasilanie urządzenia, gdy zacznie ono niepokojąco działać (dym, ogień).
Nie używać urządzenia w pobliżu materiałów niebezpiecznych (gaz, paliwa, oleje).
Nie wykonywać instalacji podczas burzy.
Nie należy kierować urządzenia w kierunku silnego źródła światła (np. słońca) gdyż grozi to zniszczeniem modułu przetwornika
obrazu.
Nie należy otwierać obudowy urządzenia, gdyż grozi to jego uszkodzeniem. W przypadku uszkodzenia należy skontaktować się
ze sprzedawcą.
Aby uniknąć porażenia lub uszkodzenia urządzenia należy stosować wyłącznie zasilacze podane w niniejszej instrukcji.
Urządzenie zostało przetestowane i jest zgodne z ograniczeniami dot. urządzeń cyfrowych klasy B. Stwierdzone pomiarami
wartości zapewniają dostateczna ochronę przed generowaniem zakłóceń w instalacjach komercyjnych i konsumenckich.
Urządzenie może emitować zakłócenia (fale) radiowe. Instalacja niezgodna z Instrukcją może powodować zakłócenia w
radiołączności. W przypadku zakłóceń na obszarach mieszkalnych użytkownik zobowiązany jest do ich usunięcia.
Urządzenie posiada certyfikat CE.
Urządzenie spełnia dyrektywę kompatybilności elektromagnetycznej EMC2004/10B/EC.
Urządzenie posiada certyfikat FCC w klasie B oraz RoHS.
Urządzenie zostało oznaczone symbolem zg. z dyrektywą WEEE(2002/96/CE) dotyczącą zużytego sprzętu elektrycznego i
elektronicznego. Urządzenie nie jest kwalifikowane jako odpad z gospodarstwa domowego. Urządzenie należy oddać do
odpowiedniego punktu utylizacji w celu recyklingu.
Przeznaczenie
Kamera przeznaczona jest do stosowania w systemach analogowych HD CCTV, wewnątrz pomieszczeń,
zapewniając dostarczenie obrazu o jakości full HD (1920x1080). Typ kamery oraz jej ogniskowa zostały opisane
na etykietach umieszczonych na opakowaniu oraz na kamerze.
Cechy podstawowe kamery
◆Kolorowy obraz w nocy z odległości 5-30m przy słabym oświetleniu naturalnym.
◆Wbudowane 2 wysokiej jakości i mocy diody matrycowe LED IR (170lm każda).
◆Obudowa metalowa, do użytku wewnątrz pomieszczeń.
◆Zasilanie DC12V 2A.
◆2-megapixelowy przetwornik SONY CMOS.
◆Rozdzielczość 1080P/25fps.
◆Unikalny kształt obudowy zaprojektowany dla kamer marki COLIN.
◆3-megapixelowy duży obiektyw o ogniskowej 4/6/8/12mm (opcje).
◆Oddzielone od obiektywu oświetlenie, zmniejszające wpływ odbić itp.
◆Technologia White Light, pomagająca w uzyskaniu kolorowego obrazu przy bardzo słabym
oświetleniu naturalnym.
◆ Transmisja obrazu na duże odległości przy pomocy kabla koncentrycznego..
Wymiary
CL-746AH2SD/CR
Strona 2 z 4
04.2016
Specyfikacja techniczna
Przetwornik:
Efektywne pixele
Rozdzielczość
Menu OSD
Elektroniczna migawka
Częstotliwość odświeżania
Synchronizacja
Min. oświetlenie
Wyjście video
Zasięg obserwacji
Dzień/Noc
Redukcja szumów
Obiektyw – ogólnie
Obiektyw - ogniskowa
Obiektyw – mocowanie
Środowisko pracy
Odległość transmisji
Zasilanie
Obudowa
Stopień ochrony
Wymiary
Waga
1/2.8" Megapixel SONY ExmorTM IMX322+Nextchip2441
1920 x 1080
1920x1080p (AHD-H, 1080, progressive scan)
opcja (w tym w j. polskim)
1/50s…1/100 000s
25-30fps
wewnętrzna
0,01 lux/F1,2 (AGC wł.), 0 lux (IR wł.)
1 x BNC AHD
5m..30m
Auto (IR CUT)/B&W/Kolor
2D/3D
w pełni metalowa obudowa, megapixelowy obiektyw, szklana
przesłona
4/6/8/12mm; F1,2 (opcje)
CS
-30°C~+60°C/ wilgotność poniżej 95% (bez kondensacji)
do ponad 500m kablem koncentrycznym 75-5
12V±10% DC 2A (pobór mocy <12W)
metalowa, kolor biały
do użytku wewnątrz pomieszczeń
Ǿ113x90mm
670g
Wskazówki instalacyjne
Do instalacji kamery potrzebne są typowe dla prac elektroinstalacyjnych oraz dotyczących systemów CCTV i
AHD narzędzia, nie są potrzebne narzędzia specjalizowane.
Kamerę należy, po rozpakowaniu i stwierdzeniu braku widocznych uszkodzeń, zainstalować w miejscu
przewidzianym przez projektanta systemu CCTV. Wybierając to miejsce należy brać pod uwagę wymagania
użytkownika, a także istniejące wokół niego otoczenie (silne źródła światła, roślinność, flagi itp. w polu
widzenia). Przed instalacją zaleca się dokonanie sprawdzenia poprawności pracy kamery. Mocowanie kamery
powinno być na tyle solidne (sztywne), by nie dało się zauważyć ew. drgań. Okablowanie systemu CCTV należy
doprowadzić bezpośrednio w pobliże mocowania kamery (kabel koncentryczny 75 ohm oraz typowy kabel
instalacyjny 3x1,5mm. Zasilacz 12VDC proponuje się umieścić bezpośrednio przy kamerze, ew. w puszce
instalacyjnej, musi on posiadać odpowiednie certyfikaty oraz parametry zgodne z podanymi w niniejszej
instrukcji. Kabel koncentryczny powinien łączyć kamerę z monitorem AHD-H lub rejestratorem AHD-H CCTV, a
zasilający z obwodem zasilania CCTV. Zaleca się stosowanie zabezpieczeń przepięciowych toru video oraz
przeciążeniowego dla linii zasilającej. Kable należy prowadzić jak najkrótszą drogą tak, by utrudnić ich
przypadkowe lub celowe uszkodzenie.
Podłączenie kamery do systemu CCTV wykonuje się przy pomocy wyprowadzonych z kamery przewodów
zasilania (12VDC/2A, wtyk) i sygnałowego (kabel zakończony gniazdem BNC). (W wersji z OSD manipulator OSD
umieszczony jest na tym kablu). W celu zabezpieczenia przed rozłączeniem się złączy oraz wpływu na nie
warunków środowiskowych należy je odpowiednio zabezpieczyć (np. przez założenie specjalnych osłon – tulei –
lub umieszczenie ich w puszce instalacyjnej. Nie zaleca się stosowania taśm izolacyjnych, szczególnie
samowulkanizujących, gdyż utrudniają one późniejsze prace serwisowe. Czujnik oświetlenia najlepiej skierować
pionowo w dół. Bezpośrednio po doprowadzeniu zasilania kamera zaczyna generować sygnał video AHD-H
CL-746AH2SD/CR
Strona 3 z 4
04.2016
(1080p) na wyjściu zakończonym złączem BNC, należy to sprawdzić w czasie uruchamiania systemu poprzez
podłączenie urządzenia umożliwiającego wykrycie obecności tego sygnału (np. tester kamer CCTV, monitor z
odpowiednim wejściem, rejestrator z odpowiednim monitorem itp.). Na stronie Importera można znaleźć wiele
dodatkowych, przydatnych informacji.
Konserwacja
W czasie użytkowania urządzenia zaleca się okresowe czyszczenie kamery łagodnymi detergentami z
częstotliwością zależną od warunków użytkowania, jednak nie rzadziej nić raz na rok. Należy pamiętać o tym,
że pozostawienie na osłonie obiektywu środka czyszczącego czy tłustego spowoduje pogorszenie uzyskiwanego
obrazu.
Środki ostrożności
Urządzenie nie generuje hałasu, nie emituje promieniowania i jest zasilane napięciem bezpiecznym (12VDC),
więc po prawidłowej instalacji nie stanowi zagrożenia dla użytkowników.
Kamerę należy przechowywać w opakowaniu fabrycznym, w sposób nie narażający ją na uszkodzenia
mechaniczne czy wynikające z warunków atmosferycznych.
Należy bezwzględnie przestrzegać prawidłowości podłączenia zasilania oraz przewodów sygnałowych, a także
chronić urządzenie przez uderzeniami i upadkami. W żadnym wypadku nie należy łączyć przewodów zasilania
12VDC z przewodami sygnałowymi (np. nie należy robić wspólnej „masy”).
Podłączenie kamery do urządzenia (np. monitora, testera lub rejestratora) nie mającego wejścia AHD-H (1080p)
nie powinno jej uszkodzić, jednak obraz zazwyczaj nie będzie widoczny.
Zasilenie kamery napięciem niższym niż 11VDC może spowodować niepoprawne jej działanie lub jego brak.
Zasilenie napięciem wyższym niż 13VDC może spowodować jej uszkodzenie.
Dokonując regulacji ustawienia kamery należy pamiętać o poluzowaniu pierścienia kontrującego obudowy, a
także – ponieważ zazwyczaj kamery CCTV instaluje się na wysokości powyżej 2,5m – o zachowaniu ostrożności
w celu uniknięcia upadku. Nie dysponując testerem kamer CCTV (umożliwiającym dokonanie sprawdzenia jej
ustawienia bezpośrednio przy kamerze) zazwyczaj potrzebna jest pomoc trzeciej osoby, przekazującej (np.
przez tel. komórkowy) informacje o sposobie korekcji jej ustawienia.
Konserwacja agresywnymi środkami czyszczącymi lub ścierającymi może spowodować uszkodzenie jej powłoki
lub osłon wbudowanych doświetlaczy lub obiektywu.
W przypadku stwierdzenia nieprawidłowego działania należy kamerę odłączyć od zasilania i zgłosić lub
przekazać do wyspecjalizowanego serwisu (zalecamy skontaktowanie się z instalatorem instalującym tę
kamerę, ze sprzedawcą lub z importerem). Ze względu na specjalistyczną konstrukcję urządzenia nie przewiduje
się możliwości jego naprawy przez użytkownika.
Akcesoria
Zasilacz CL-1230TB
Kamera CL-746AH2SD/CR jest zgodna z wymaganiami Dyrektyw WE w zakresie dyrektywy niskonapięciowej oraz kompatybilności
elektromagnetycznej a także bezpieczeństwa użytkowania.
Producentem kamery CCTV CL-746AH2SD/CR jest SHENZHEN FORESIGHT SCIENCE TECHNOLOGY CO., LTD, Adres: 3F,Tianma Factory (Guiyi
Factory Area), Zhonghao 1st Road,Xuexiang Village, Longgang District, Shenzhen, Guangdong Province, 518129, China.
Importerem na teren Polski jest Eurometer Poland Sp. z o.o., Kraków, ul. Wadowicka 12., www.eurometer.com.pl
