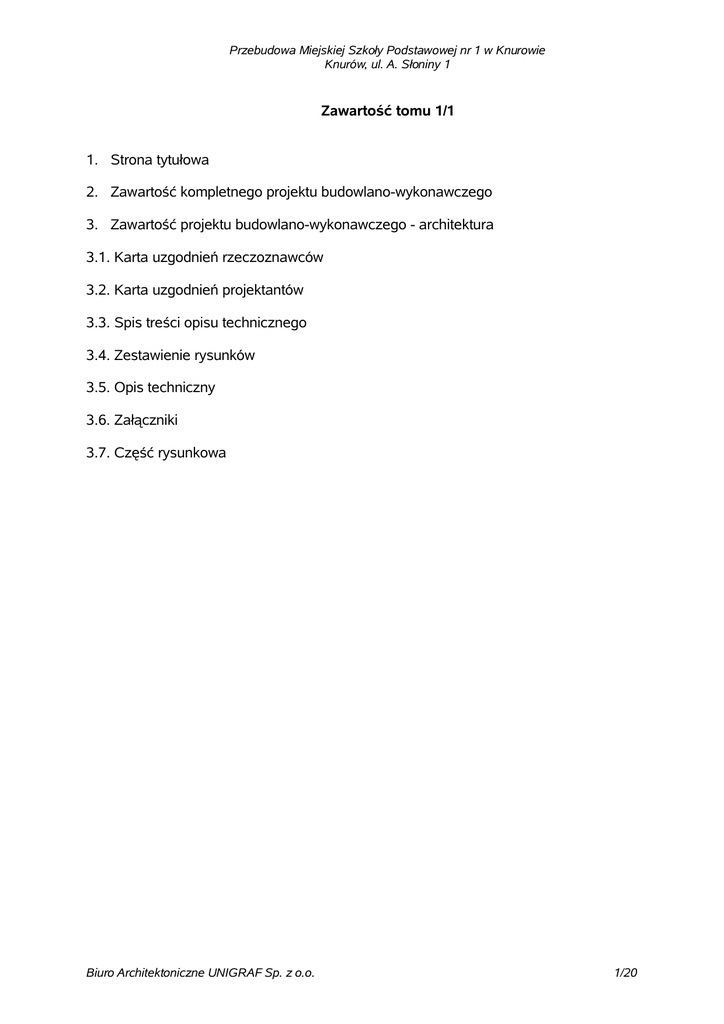

Zawartość tomu 1/1

Przebudowa Miejskiej Szkoły Podstawowej nr 1 w Knurowie
Knurów, ul. A. Słoniny 1
Zawartość tomu 1/1
1. Strona tytułowa
2. Zawartość kompletnego projektu budowlano-wykonawczego
3. Zawartość projektu budowlano-wykonawczego - architektura
3.1. Karta uzgodnień rzeczoznawców
3.2. Karta uzgodnień projektantów
3.3. Spis treści opisu technicznego
3.4. Zestawienie rysunków
3.5. Opis techniczny
3.6. Załączniki
3.7. Część rysunkowa
Biuro Architektoniczne UNIGRAF Sp. z o.o.
1/20
Zawartość kompletnego projektu budowlano-wykonawczego
Tom 1/1
Tom 1/1/P
Tom 1/1/KI
Projekt budowlano-wykonawczy - architektura
Przedmiar j.w.
Kosztorys inwestorski j.w.
Tom 1/2
Projekt budowlano-wykonawczy - konstrukcja
Tom 1/3
Tom 1/3/P
Tom 1/3/KI
Projekt budowlano-wykonawczy - instalacje wodno-kanalizacyjne
Przedmiar j.w.
Tom 1/4
Projekt budowlano-wykonawczy
- przebudowa instalacji centralnego ogrzewania
Przedmiar j.w.
Tom 1/4/P
Tom 1/4/KI
Tom 1/5
Tom 1/5/P
Tom 1/5/KI
- przebudowa kotłowni węglowej na gazową - technologia
Przedmiar j.w.
Tom 1/6
Tom 1/6/P
Tom 1/6/KI
Projekt budowlano-wykonawczy - instalacje elektryczne
Przedmiar j.w.
Tom 1/7
Tom 1/7/P
Tom 1/7/KI
Projekt budowlano-wykonawczy - AKPiA kotłowni gazowej
Przedmiar j.w.
Tom 1/8
- wentylacja mechaniczna sali gimnastycznej
Przedmiar j.w.
Tom 1/8/P
Tom 1/8/KI
Tom 1/9
Tom 1/9/P
Tom 1/9/KI
- przebudowa kotłowni węglowej na gazową - instalacja gazowa
Przedmiar j.w.
Tom 1/10
- AKPiA wentylacji mechanicznej sali gimnastycznej
Tom 1/10/PPrzedmiar j.w.
Tom 1/10/KI Kosztorys inwestorski j.w.
2/20
Spis treści opisu technicznego
1. Przedmiot opracowania
2. Zakres opracowania
3. Inwestor
4. Lokalizacja
5. Podstawa opracowania
6. Stan istniejący obiektu
7. Przyjęte rozwiązania projektowe
8. Przyjęte rozwiązania ochrony przeciwpożarowej
9. Zagadnienia BHP
10. Dostępność dla dzieci niepełnosprawnych poruszających
się na wózkach inwalidzkich
11. Uwarunkowania konserwatorskie
12. Dane techniczne
13. Uwagi końcowe
3/20
Zestawienie rysunków
1. Plan sytuacyjny
1:1000
2. Rzut piwnic
1:50
3. Rzut parteru
1:50
4. Rzut piętra
1:50
5. Rzut poddasza
1:50
6. Rzut dachu
1:100
7. Sala gimnastyczna - rzut parteru
1:50
8. Sala gimnastyczna - rzut dachu
1:100
9. Przekrój A - A
1:50
10. Sala gimnastyczna - przekrój B - B
1:50
11. Elewacje
1:100
12. Sala gimnastyczna - elewacje
1:100
13. Przekroje lokalne
1:25
14. Przekroje posadzek
1:25
15. Przebudowa kominów wentylacyjnych
w toaletach
1:50
16. Czapy kominowe
1:25
17. Doświetlacz piwniczny, nawiew typu "Z"
1:25
18. Rozwinięcie balustrad, pochwytów
1:25/1:5
19. Obudowy grzejników
1:10
20. Sala gimnastyczna - obudowy grzejników cz.1
1:10
21. Sala gimnastyczna - obudowy grzejników cz.2
1:10
22. Detal montażu stolarki okiennej i drzwiowej
1:25
23. Zestawienie stolarki
4/20
24. Sala gimnastyczna - zestawienie stolarki
25. Zestawienie ścianek systemowych
26. Detal ścian szatni - widok W2 i W3
27. Schemat wykończenia posadzek
1:200
5/20
Opis techniczny
1. Przedmiot opracowania
Przedmiotem opracowania jest projekt budowlano-wykonawczy przebudowy obiektu
głównego Miejskiej Szkoły Podstawowej nr 1 w Knurowie przy ul. Słoniny 1 oraz w zakresie
ograniczonym segmentu A i B obiektu szkoły, ponieważ przebudowa tych segmentów
będzie realizowana na podstawie Decyzji nr 395/04 z dnia 19.07.2004 r. na przebudowę i
remont skrzydła A i B obiektu szkoły, wydanej przez Starostę Gliwickiego, Gliwice, ul. Z.
Starego 17.
Kod według Wspólnego Słownika Zamówień - 45214210-5.
2. Zakres opracowania
Zakres opracowania odnośnie budynku głównego z wyłączeniem segmentu A i B oraz sali
gimnastycznej obejmuje:
2.1.Wymiana lub wzmocnienie elementów konstrukcji drewnianej dachu oraz
stropu drewnianego II kondygnacji
2.2.Wymiana pokrycia dachu, oblachowań, rynien i rur spustowych,
wykończenie kominów
2.3.Wykonanie wentylacji grawitacyjnej wspomaganej mechanicznie
pomieszczeń szkoły oraz wentylacji mechanicznej sali gimnastycznej
2.4.Przebudowa kotłowni z węglowej na gazową
2.5.Poszerzenie klatki schodowej dojścia do pomieszczenia kotłowni
2.6.Przebudowa zespołów sanitariatów oraz lokalizacja dodatkowych
zespołów sanitariatów
2.7.Zaadaptowanie jednej sali lekcyjnej na szatnię,
2.8.Zabezpieczenie przeciwpożarowe drewnianych stropów I kondygnacji
2.9.Ocieplenie ścian zewnętrznych, ścian fundamentowych,
posadzki nieużytkowego poddasza obiektu
2.10. Wykonanie hydroizolacji posadzek piwnicy i I kondygnacji (na gruncie)
oraz ścian fundamentowych
2.11. Wymiana posadzek
2.12. Wymiana stolarki okiennej
2.13. Wymiana stolarki drzwiowej wewnętrznej i zewnętrznej
2.14. Wymiana instalacji wodno-kanalizacyjnych, centralnego ogrzewania,
elektrycznych
Zakres opracowania odnośnie segmentu A i B obejmuje:
2.14.
2.15.
2.16.
2.17.
Wymiana pokrycia dachu, oblachowań, rynien i rur spustowych,
Ocieplenie ścian zewnętrznych, ścian fundamentowych, posadzki i ścian
poddasza obiektu, dachu pomieszczeń użytkowych poddasza
Wykonanie hydroizolacji pionowych ścian fundamentowych
Wymiana instalacji centralnego ogrzewania
3. Inwestor
6/20
Miejska Szkołą Podstawowa nr 1 w Knurowie
Knurów, ul. Słoniny 1
4. Lokalizacja
Knurów, ul. Słoniny 1
Działki 1831, 1832, 1821
5. Podstawa opracowania
5.1.Umowa z Zamawiającym nr 7/2004 z dnia 04.11.2004 r.
5.2.Audyt energetyczny wykonany przez mgr inż. Piotra Szymiczka
5.3.Dokumentacja inwentaryzacyjna wykonana przez mgr inż. Piotra Renke w
październiku 2002 przekazana przez Zamawiającego
5.4.Uzupełniające pomiary inwentaryzacyjne
5.5.Uzgodnienia z Zamawiającym dotyczące zakresu przebudowy obiektu
5.6.Zapewnienie dostawy gazu GSG Sp.z o.o. Zabrze,
pismo znak: HZ115-493-04 z dnia 09.12.2004 r.
5.7.Opinie kominiarskie z dnia 16.11.2004 r. i z dnia 10.12.2004 r.
6. Stan istniejący obiektu
Budynek Miejskiej Szkoły Podstawowej nr 1 w Knurowie został wzniesiony
w latach trzydziestych XX wieku i rozbudowany m.in. o kotłownię, sanitariaty i salę
gimnastyczną w drugiej połowie XX wieku.
Obiekt posiada zróżnicowaną, niejednorodną bryłę architektoniczną - sala gimnastyczna
nie jest spójna stylistycznie z historycznym obiektem szkoły.
Obiekt główny jest niepodpiwniczony, natomiast podpiwniczone są skrzydła A i B budynku
oraz dobudowana później część z kotłownią węglową w piwnicy. Cały obiekt posiada dwie
nadziemne kondygnacje użytkowe oraz poddasze użytkowe jedynie w części segmentów A
i B.
Obiekt główny posiada konstrukcję tradycyjną, ściany ceglane, stropy w części z lat
trzydziestych drewniane, w części z lat sześćdziesiątych żelbetowe. Dach w konstrukcji
drewnianej pokryty dachówką. Stolarka okienna skrzynkowa.
Budynek posiada Istniejące instalacje wod-kan, centralnego ogrzewania i elektryczne.
7. Przyjęte rozwiązania projektowe
7.1.Wymiana lub wzmocnienie elementów konstrukcji drewnianej dachu oraz
stropu drewnianego II kondygnacji
Wymiana oraz wzmocnienie elementów konstrukcji drewnianej dachu oraz stropu
drewnianego II kondygnacji jest opracowana w projekcie konstrukcyjnym.
7.2.Wymiana pokrycia dachu, oblachowań, rynien i rur spustowych
Projekt przewiduje wymianę łat, wykonanie nowego pokrycia z dachówek
ceramicznych typu Wiekor - Romańska L25 - kolor ceglasta angoba, łącznie z
montażem wiatroizolacji kontrłatami do krokwii. W segmentach A i B w części
poddaszy użytkowych w konstrukcji dachu przewiduje się dodatkowo montaż
ocieplenia grubości 20 cm z wełny mineralnej hydrofobizowanej, paroizolacji, sufitu
podwieszonego o odporności pożarowej EI30.
7/20
7.3.Przebudowa komina centralnego zespołu sanitariatów
W istniejącym zespole sanitariatów likwidacji ulega istniejący komin. W jego
miejsce wybudowany zostaje nowy komin posiadający 7 przewodów kominowych z
typowych pustaków ceramicznych 19 x 19 cm o wewnętrznej śr. 15 cm.
7.4.Sprawdzenie stanu technicznego kominów wentylacyjnych,
wykonanie podłączeń pomieszczeń do sprawnych przewodów,
wykonanie czap kominowych
W ramach projektu przebudowy wykonana została inwentaryzacja przewodów
kominowych przez Spółdzielnię Pracy Kominiarzy.
Opinia z dnia 16.11.2004 r. określa wymiary i stan techniczny kominów kotłowni.
Informacja z dnia 10.12.2004 r. informuje, że przewody wentylacyjne centralnego
zespołu sanitariatów są częściowo zagruzowane oraz, że pozostałe przewody
kominowe nie mogą być sprawdzone ze względu na brak dostępu do nich - zgniłe
ławy kominowe.
W związku z tym komin z zagruzowanymi przewodami zostaje wyburzony i w tym
miejscu zostaje wykonany nowy komin według opisu w pkt. 7.3.
Na skutek braku możliwości sprawdzenia drożności kominów wentylacyjnych przez
kominiarzy na etapie wykonywania dokumentacji projektowej, sprawdzenie
drożności przewodów oraz ostateczne określenie wymiarów przewodów
kominowych należy wykonać na etapie realizacji prac budowlanych, tzn. umożliwić
kominiarzom dostęp do kominów, aby mogli wykonać ich inwentaryzację. Na
podstawie sprawdzenia drożności oraz wymiarów przewodów kominowych należy,
zgodnie z dokumentacją podłączyć poszczególne pomieszczenia obiektu do
poszczególnych przewodów kominowych, przyjmując że jeden przewód kominowy
może być podłączony tylko w jednym miejscu.
Czapy kominowe wykonać po dokonaniu inwentaryzacji wymiarów i ilości
przewodów kominowych w każdym kominie. W przypadku niezgodności wymiarów
czap kominowych w dokumentacji z dokonaną inwentaryzacją, należy dopasować
obrys czap kominowych do zinwentaryzowanych kominów, zachowując zasadę ich
oparcia na kominach oraz kształt zewnętrzny.
7.5.Wentylacja grawitacyjna wspomagana mechanicznie i mechaniczna
(sala gimnastyczna)
W obiekcie szkoły, biorąc pod uwagę koszty przebudowy, przewidziano wentylację
mechaniczną jedynie w sali gimnastycznej z zapleczem sanitarnym, natomiast w
zabytkowym budynku szkoły przewidziano wentylację grawitacyjną wykorzystującą
przewody wentylacyjne w istniejących kominach. Dla zapewnienia prawidłowej
wydajności wentylacji grawitacyjnej, na wlotach do przewodów wentylacyjnych
przewidziano montaż wentylatorów elektrycznych o wydajności 248 m3/h.
Przewidziano następujące możliwości sterowania tymi wentylatorami:
a) sale lekcyjne - włączanie i wyłączanie wyłącznikiem (przez nauczyciela),
b) sanitariaty - sterowanie higrostatem i czujnikiem światła z regulowanym czasem
działania,
c) szatnie - sterowanie higrostatem z regulowanym czasem działania,
d) pomieszczenia administracyjne - włączanie i wyłączanie wyłącznikiem,
8/20
e) pomieszczenia gospodarcze - sterowanie higrostatem z regulowanym czasem
działania,
f) komunikacja - sterowanie higrostatem z regulowanym czasem działania.
Nawiew powietrza dla wentylacji grawitacyjnej, równoważący wywiew
przewidziano nawietrznikami higrosterowanymi montowanymi w górnych
profilach ościeżnic okien. Szczegółową lokalizację poszczególnych
nawietrzników określono w zestawieniu stolarki, w którym montaż
nawietrzników przypisano do poszczególnych okien. Przykładowo dla sal
lekcyjnych przewidziano montaż nawietrzników higrosterowanych w ilości
8 sztuk na jedną salą lekcyjną o wydajności 5 - 35 m3/h każdy.
Zaprojektowana wentylacja grawitacyjna zapewnia normatywną wymianę
powietrza. W salach lekcyjnych w bilansie wymiany powietrza, niezależnie od
wymiany powietrza poprzez wentylację grawitacyjną w czasie 45 minut zajęć,
bierze się pod uwagę wietrzenie sali w czasie 15 minut przerwy.
Wentylację mechaniczną opisano w tomie 1/8.
7.6
Przebudowa pomieszczenia kotłowni
W pomieszczeniu kotłowni przewiduje się wykonanie dodatkowych okien,
nawiewów wentylacyjnych, podłączenie pomieszczenia kotłowni do dwóch
przewodów wentylacyjnych wywiewnych oraz wymianę (podniesienie) posadzki,
nowe wykończenie ścian i sufitu, nowy fundament pod kocioł gazowy, drzwi
zewnętrzne ppoż EI30.
Likwidacji ulegnie winda do wywozu żużla, połączenie z sąsiednim
pomieszczeniem i instalacje związane z kotłami węglowymi c.o.
Projekt przebudowy technologii kotłowni z węglowej na gazową (w tym przebudowa
komina) przedstawiono w tomie 1/5.
7.7.Poszerzenie klatki schodowej dojścia do pomieszczenia kotłowni
Dla uzyskania zgodności z przepisami drogi ewakuacyjnej z kotłowni,
poszerzono biegi schodów wyjściowych z kondygnacji podziemnej na
parter m.in. poprzez wyburzenie istniejącej ścianki zaznaczonej w dokumentacji
P.B. KWK Knurów z roku 1982 (rysunek nr 29/82-5 - załącznik nr 4).
7.8.Przebudowa zespołów sanitariatów oraz lokalizacja dodatkowych
zespołów sanitariatów
Dla uzyskania prawidłowej ilości sanitariatów przebudowano istniejący zespół
sanitariatów na I i II kondygnacji oraz dodano na każdej kondygnacji dodatkowy
zespół sanitariatów. I tak na I kondygnacji uzyskano niezależne zespoły
sanitariatów dla dziewcząt, chłopców oraz wydzielony sanitariat dla osób
niepełnosprawnych i wydzielony dla nauczycieli. Na II kondygnacji uzyskano
również niezależne zespoły sanitariatów dla dziewcząt, chłopców oraz wydzielone
sanitariaty (męski i damski) dla nauczycieli.
7.8.
Zabezpieczenie przeciwpożarowe drewnianych stropów I i II kondygnacji
Zgodnie z wymogami przeciwpożarowymi stropy drewniane I kondygnacji
zostały od dołu zabezpieczone sufitami podwieszonymi Rygips REI30 oraz od góry
płytami Rygips o odporności ogniowej EI30 ułożonymi na konstrukcji drewnianej
9/20
stropów. Strop II kondygnacji został zabezpieczony od dołu analogicznie do stropu I
kondygnacji. Istniejące belki stalowe podtrzymujące stropy drewniane I i II
kondygnacji zostały zabezpieczone płytami Rygips Ridurit do poziomu R30.
Szczegóły wykonania zabezpieczeń przeciwpożarowych przedstawiono na rys.
przekroi.
7.9.
Ocieplenie ścian zewnętrznych, ścian fundamentowych, posadzki i ścian
poddasza obiektu
Zgodnie z wytycznymi audytu energetycznego autorstwa mgr inż. Piotra
Szymiczka przewiduje się ocieplenie zewnętrznych przegród obiektu.
Podstawowe zasady ocieplenia:
a) ściany zewnętrzne (cały obiekt) - 12 cm styropianu FS15 (ocieplenie ścian
zewnętrznych skrzydeł A i B w dokumentacji "Energotechniki -Projekt" wydano
na 8 cm, ale na podstawie zaleceń audytu energetycznego zwiększamy to
ocieplenie z 8 cm na 12 cm),
b) cokół, ściany fundamentowe i piwnic (cały obiekt) do 100 cm od poz. terenu - 8
cm styropianu ekstrudowanego (o strukturze zamkniętej)
c) poddasze - 20 cm wełny mineralnej ułożonej na posadzce poddasza
d) poddasze skrzydeł A i B:
- w części nieużytkowej 20 cm wełny mineralnej ułożonej na posadzce
poddasza oraz 12 cm wełny mineralnej na ścianach wydzielających część
nieużytkową od użytkowej (od strony nieogrzewanej na stelażu drewnianym
osłoniętym płytami GK),
- w części użytkowej (w tym w klatce schodowej) 20 cm wełny mineralnej
montowanej w konstrukcji dachu osłoniętej paroizolacją oraz sufitem
podwieszonym Rygips 4.70.07 - EI30
e) dach sali gimnastycznej - 20 cm wełny mineralnej
f) posadzki parteru - 4 cm styropianu FS20.
Szczegóły montażu oraz materiały podano na rysunkach.
7.10.
Hydroizolacje
a) hydroizolacje posadzek piwnicy i I kondygnacji (na gruncie) według
szczegółowych przekroi, których numery opisano na rzutach pomieszczeń,
b) ścian fundamentowych i piwnic według rysunków rzutów i przekroi ,
c) hydroizolacje ścian sanitariatów:
ściany gips.-karton.
– płyty wodoodporne RIGIPS GKFI
– płytki ceramiczne glazurowane, klejone: Plastikol KM Flex, fugowane:
Cerinol Flex,
ściany murowane:
- podkład tynk cementowo-wapienny
- gruntowanie Eurolan TG
- Superflex 1
- Płytki ceramiczne glazurowane, klejone: Plastikol KM Flex, fugowane:
Cerinol Flex,
cokoły ścian:
- wywinięcie wykładziny Tarkett na ścianę na wysokość 10cm, klejonej klejem
dyspresynym Okatmos EE10,
d) hydroizolacje fartuchów przy umywalkach poza sanitariatami -
10/20
analogicznie do ścian sanitariatów przy urządzeniach
7.11.
Wymiana posadzek
Przewidziano wymianę wszystkich posadzek. Zakres wymiany posadzek
przedstawiono na szczegółowych przekrojach, których numery opisano na rzutach
pomieszczeń.
7.12.
Wymiana stolarki okiennej
Przewidziano wymianę kompletnej stolarki okiennej - szczegółowe zestawienie
ilościowe, wymiary, wyposażenie dodatkowe według zestawienia stolarki.
Przewidziano zastosowanie okien typu THERMOPLAST ROYAL - system okienny 5
komorowy, współpłaszczyznowy, dwuuszczelkowy, średni współczynnik przenikania
ciepła okna U=1,3 W/m²·K; kolor - biały.
Opis cech fizycznych i wyposażenia standardowego:
- profil - łączna wysokość profilu 111 mm wraz z listwą przyszybową typu Soft
Line zapewniający większą dostępność światła
- wysokość ramy okiennej 75 mm
- szerokość ramy okiennej 70 mm
- wysoka termoizolacyjność profilu
- próg wodny (system odpływu wody chroniący przed zalaniem podczas
największych opadów atmosferycznych oraz izolujący
okucie od wody)
- profil przy murowy spodem ramy okiennej do trwałego montażu z oknem
parapetów zewnętrznych i wewnętrznych
- odpływy wody z profilu frezowane dołem ramy okiennej
- profile wzmocnione - zbrojone za pomocą kształtowników stalowych
ocynkowanych
- profil produkowany z wysokoudarowego PCV o dużej wytrzymałości termicznej i
mechanicznej na bazie stabilizatorów wapniowo- cynkowych bez kadmu i
ołowiu
- szyba - zestaw szybowy 26 mm (4-16-4) , szyba niskoemisyjna k=1,1 W/m²·K
Climaplus Future ARGON Rw= 32 dB w standardzie
- szara ramka termoizolacyjna
- uszczelka – tworzywo silikonowne APTK z pamięcią kształtu
kolor szary
- okucia - obwiedniowe, antywyważeniowe Winkhaus Chefpilot 150 ,
dopuszczalny ciężar skrzydła 150 kg w standardzie
- podwójna mikrowentylacja
- hamulec okienny służący do hamowania obrotu skrzydła
- zabezpieczenie przed wyważeniem zawiasów – trzpienie grzybkowe
- zabezpieczenie przed niewłaściwą obsługą okna – blokada klamki
- zabezpieczenie przed obniżeniem się skrzydła względem ościeżnicy
- regulacja siły hamowania obrotu skrzydła
- mimośrodowe rolki do regulacji docisku skrzydła do ościeżnicy
- okucia pracują w strefie suchej profilu
- automatyczny mechanizm ułatwiający zamykanie
- blokada anty zatrzaskowa zapobiegająca samoczynnemu zamykaniu się okna
na skutek przeciągów
11/20
Może być stosowany inny system okien, pod warunkiem zachowania takich samych
cech fizycznych, chemicznych, jakości wykończenia, systemu okuć, detali
odwodnienia, wytrzymałości zgrzein, oraz okresu gwarancji.
Przykładowy dostawca:
autoryzowany sprzedawca: Leszek Sąsiadek,
44-100 Gliwice, ul. Łużycka 2, tel. (032) 331-35-74
7.13.
Wymiana stolarki drzwiowej wewnętrznej i zewnętrznej oraz montaż systemowych
ścianek kabin sanitarnych
Przewiduje się wymianę wszystkich drzwi wewnętrznych (według zestawienia
stolarki) - przyjęto drzwi typu BKT.
Przewiduje się następujące typy montowanych drzwi:
1. Drzwi do sal lekcyjnych oraz innych pomieszczeń - typ "R" - rama z
bezsękowego drewna egzotycznego wypełniona płytą wiórową otworową
obłożona dwoma płytami stabilizującymi z MDF .
Typ ościeżnic UD i LBW-UD (ścianki GK).
Kolor skrzydła - K1372-UN według wzornika Formica PSM Sp z o.o.
2. Drzwi do gabinetów - typ "FdB"- Rw = 32 dB rama z drewna mahoniowego.
Typ ościeżnicy UD.
3. Drzwi do pomieszczeń w wydzielonej przestrzeni klatki schodowej - typ "PP 30"- Rw = 32 dB rama z drewna mahoniowego, izolacyjność ogniowa
EI 30.
Typ ościeżnicy UD 35.
4. Drzwi antywłamaniowe - typ " F3/4 C" "- rama mahoniowa wypełniona pełną
płytą wiórową .Skrzydło obustronnie wzmocnione blachą aluminiową gr.0,5 mm
i poprzecznymi prętami stalowymi umieszczonymi wewnątrz konstrukcji. Zamek
wielopunktowy klamki rozeta i wkładki w kl. C. Wyrób jako całość posiada klasę
antywłamaniową "C"
Typ ościeżnicy UD 35 C.
Drzwi wewnętrzne przedsionków sanitariatów oraz kabin D5 - szyby piaskowane matowe, rodzaj szyb według zestawienia stolarki. Drzwi FdB i PP 30 wyposażyć w
uszczelkę opadającą Rw 32 dB. Wszystkie drzwi wyposażyć w klamki i rozety ze
stali nierdzewnej. Szklenie skrzydeł, instalowanie kratek wentylacyjnych
(aluminiowych), montaż samozamykaczy Geze, "stoperów" drzwi według
zestawienia stolarki.
Ościeżnice - wykonane z blachy ocynkowanej gr.1,5 mm i pomalowane Ral 6005
farbą proszkową na etapie produkcji. Gniazda zawiasów i zamka powinny posiadać
osłony aby zabezpieczyć je przed zanieczyszczeniami w trakcie osadzania w
murze. Miejsca połączeń elementów ościeżnicy wykonać jako całkowicie
niewidoczne po pomalowaniu. Dodatkowo uszczelki wciskane w zgłębienie profilu.
12/20
Drzwi do klas otwierają się na zewnątrz z możliwością wyłożenia na
ścianę. Kołek montowany w podłodze "stoper" zabezpiecza przed uderzeniem
drzwi w ścianę - zasadę montażu przedstawiono na rys. nr 22.
W sanitariatach przewidziano montaż ścianek systemowych z drzwiami
wydzielających poszczególne kabiny - przyjęto system kabin sanitarnych BASIC
wykonany z laminatu wysokociśnieniowego o grubości 10 mm.
Opis cech fizycznych oraz wyposażenia:
Podpory nośne wykonane z mosiądzu, element mocowany do podłogi (należy
uszczelnić miejsce przebicia wykładziny Tarkett) jest niklowany, natomiast górny
malowany proszkowo na kolor RAL 9010 - biały.
Zamek - gałka po obu stronach skrzydła oraz zamek ze wskaźnikiem "otwartezamknięte" wykonane są z nylonu. Zamek posiada możliwość awaryjnego otwarcia.
Zawiasy - na każde skrzydło przypadają po trzy zawiasy wykonane z aluminium,
które posiadają wewnętrzne tuleje z nylonu z pochyloną płaszczyzną ślizgową
umożliwiającą samoczynne zamykanie się skrzydła. Sworznie wykonane są ze stali
nierdzewnej. Zawiasy mocowane są do płyt przy użyciu wkrętów ze stali
nierdzewnej.
Właściwości zastosowanych laminatów:
- grubość
10 mm
- współczynnik sprężystości/DIN 53457
10 kN/mm2
- wytrzymałość na rozciąganie/DIN 53455
min. 80 N/mm2
- odporność na uderzenie/DIN 53453
min. 10 kJ/mm
- nasiąkliwość/ISO 4586-2:7
max. 2,0 %
- gęstość/SS 270222
1400 (+/-50) kg/m2
- połysk 60%/ISO 2813
4-12
- Odporność na zadrapania /ISO 4586-2:14
min. 2,0 N
- Odporność na ścieranie/ISO 4586-2:6
min. 350 obrotów
- dyfuzja wilgotności/DIN 53122
max. 0,15 g/(m2 h)
- ognioodporność/FIRE 004
III klasa
Przyjęto kolor ścianek - K1998 UN Oslo (NCS S 3020-B10G)
Przewidziano również wymianę głównych drzwi wejściowych do szkoły oraz montaż
drzwi wejściowych wewnętrznych i zewnętrznych do sali gimnastycznej jako
aluminiowych. Współczynnik przenikania ciepła ścianek przeszklonych i drzwi
zewnętrznych do szkoły S1 i S2 oraz drzwi zewnętrznych D9 i D19 powinna
wynosić maksimum U= 2,1 W/m²·K.
Widoki drzwi i ścianek przeszklonych (zakres przeszkleń), opis i wyposażenie
według zestawienia stolarki.
W piwnicy zastosowano drzwi stalowe do kotłowni i magazynów firmy STERMET opis i wyposażenie według zestawienia stolarki.
Mogą być stosowane inne drzwi, pod warunkiem zachowania takich samych cech
fizycznych, chemicznych, jakości wykończenia, koloru, oraz okresu gwarancji.
Przykładowi dostawcy:
drzwi wewnętrzne płycinowe oraz ścianki systemowe kabin sanitariatów:
BKT System Sp z o.o., O/ Gliwice, 44-102 Gliwice, ul. Robotnicza 2
Tel./fax (032) 331-62-55, (032) 279-31-10,
13/20
drzwi aluminiowe przeszklone wewnętrzne i zewnętrzne:
autoryzowany sprzedawca: Leszek Sąsiadek,
44-100 Gliwice, ul. Łużycka 2, tel. (032) 331-35-74
drzwi stalowe:
firma Stermet, 61-485 Poznań, ul. 28 Czerwca 1956 nr 209.
7.14.
Balustrady i pochwyty
Przewidziano wymianę balustrady schodów wewnętrznych oraz montaż dodatkowej
balustrady i pochwytów (według rysunku rozwinięcia nr 18) - miejsca montażu
oznaczono na rysunkach rzutów.
Balustrady oraz pochwyty w systemie SCHUCO, aluminiowe, z wypełnieniem
wykonanym z szyby bezpiecznej, zabezpieczającej skuteczną ochronę przed
wypadnięciem osób. Balustrady muszą przenosić siły poziome zgodne z Polską
Normą oraz posiadać rozwiązania uniemożliwiające wspinanie się na nie oraz
zsuwanie się po poręczy. Wysokość balustrady min. 110 cm od wykończonej
posadzki, prześwity lub wymiary otworu pomiędzy elementami wypełnienia
balustrady maksimum 12 cm. Kolor elementów metalowych - naturalne aluminium.
Może być stosowany inny system, pod warunkiem zachowania takich samych cech
fizycznych, chemicznych, jakości wykończenia, rozwiązań detali montażowych,
oraz okresu gwarancji.
7.15.
Wykończenie ścian wewnętrznych i posadzek
Nr
pomieszczenia
Nazwa
pomieszczenia
Sposób wykończenia ścian
18
Klatka
schodowa IV
19
Komunikacja
20,22
Magazyn
21
kotłownia
9
wiatrołap
10.1,10.2,
10.3,
10.4,10.5,
28
komunikacja
11,12,18,1
9,25,27
Sala lekcyjna
Tynk strukturalny
SCHOMBURG G20
13
Zaplecze sali
lekcyjnej
Tynk strukturalny
SCHOMBURG G20
Do wys. 210 cm od poziomu
podłogi
Powyżej 210 cm od
poziomu podłogi
PIWNICA
Tynk cementowo wapienny Tynk cementowo
kat.III + farba emulsyjna
wapienny kat.III +
farba emulsyjna
wapienny kat.III +
farba emulsyjna
wapienny kat.III +
farba emulsyjna
Płytki gres
Tynk cementowo
wapienny kat.III +
farba emulsyjna
PARTER
Tynk strukturalny
Tynk gipsowy + farba
SCHOMBURG G20
emulsyjna w kolorze
białym
Tynk strukturalny
SCHOMBURG G20
emulsyjna w kolorze
białym
Sposób wykończenia
posadzek
emulsyjna w kolorze
białym
emulsyjna w kolorze
Płytki gres
Płytki gres
Płytki gres
Płytki gres
Płytki gres
antypoślizgowe
mrozoodporne
TARKETT SOMMER - Granit
375 NCS S 3030-Y50R,
770 NCS S 1005-Y40R,
Granit Multisafe
770 NCS S 1005-Y40R,
płytki gres,
wykończenie biegów schodów:
TARKETT SOMMER - Tapiflex
AP 233 87
wg rys. nr 27
770 NCS S 1005-Y40R
770 NCS S 1005-Y40R
14/20
14
białym
Tynk cementowo
wapienny kat.III +
farba emulsyjna
Tynk cementowo
wapienny kat.III +
farba emulsyjna
emulsyjna w kolorze
białym
Tynk cementowo wapienny
15
Pom.
socjalne
sprzątaczek
Magazyn
16
Łącznik
Tynk strukturalny
SCHOMBURG G20
17,24
Pom.
gospodarcze
20
Toalety –
chłopcy
21
Toalety –
dziewczynki
22
Toalety –
niepełn.
23
Toalety –
nauczyciele
26,29,30,3
1,32
szatnia
8.1,8.2,8.3
,8.4
Komunikacja
Tynk strukturalny
SCHOMBURG G20
emulsyjna w kolorze
białym
9,
10,11,17,1
8
12
Sala lekcyjna
Tynk strukturalny
SCHOMBURG G20
Gabinet
dyrektora
sekretariat
emulsyjna
emulsyjna
emulsyjna
emulsyjna w kolorze
białym
emulsyjna
emulsyjna
emulsyjna
13
14
15
16
19
20
Gabinet
zastępcy
dyrektora
Pokój
nauczycielski
Sala
językowa
Sala
komputerow
a
Toalety –
chłopcy
21
Toalety –
dziewczynki
22
Toalety dla
nauczycieli –
damska
Toaleta dla
nauczycieli męska
23
1
wiatrołap
Tynk cementowo
wapienny kat.III +
farba emulsyjna
Płytki ceramiczne
Tynk cementowo
glazurowane
wapienny kat.III +
farba emulsyjna
Płytki ceramiczne
Tynk cementowo
glazurowane
wapienny kat.III +
farba emulsyjna
Płytki ceramiczne
Tynk cementowo
glazurowane
wapienny kat.III +
farba emulsyjna
Płytki ceramiczne
Tynk cementowo
glazurowane
wapienny kat.III +
farba emulsyjna
Tynk strukturalny
Tynk cementowo
SCHOMBURG G20
wapienny kat.III +
farba emulsyjna
PIĘTRO
emulsyjna
Tynk strukturalny
SCHOMBURG G20
770 NCS S 1005-Y40R
770 NCS S 1005-Y40R
375 NCS S 3030-Y50R
770 NCS S 1005-Y40R
wg rys. nr 27
770 NCS S 1005-Y40R
TARKETT SOMMER – Granit
Multisafe
776 NCS S 1010-R90B
Multisafe
776 NCS S 1010-R90B
Multisafe
776 NCS S 1010-R90B
Multisafe
776 NCS S 1010-R90B
770 NCS S 1005-Y40R
375 NCS S 3030-Y50R
770 NCS S 1005-Y40R
Granit Multisafe
770 NCS S 1005-Y40R
wykończenie biegów schodów:
TARKETT SOMMER - Tapiflex
AP 233 87
wg rys. nr 27
770 NCS S 1005-Y40R
770 NCS S 1005-Y40R
770 NCS S 1005-Y40R
770 NCS S 1005-Y40R
emulsyjna
emulsyjna w kolorze
białym
Tynk strukturalny
SCHOMBURG G20
emulsyjna w kolorze
białym
Płytki ceramiczne
Tynk cementowo
glazurowane
wapienny kat.III +
farba emulsyjna
Płytki ceramiczne
Tynk cementowo
glazurowane
wapienny kat.III +
farba emulsyjna
Płytki ceramiczne
Tynk cementowo
glazurowane
wapienny kat.III +
farba emulsyjna
Płytki ceramiczne
Tynk cementowo
glazurowane
wapienny kat.III +
farba emulsyjna
SALA GIMNASTYCZNA
770 NCS S 1005-Y40R
770 NCS S 1005-Y40R
Tynk strukturalny
SCHOMBURG G20
770 NCS S 1005-Y40R
Tynk cementowo
wapienny kat.III +
farba emulsyjna
770 NCS S 1005-Y40R
Multisafe
776 NCS S 1010-R90B
Multisafe
776 NCS S 1010-R90B
Multisafe
776 NCS S 1010-R90B
Multisafe
776 NCS S 1010-R90B
15/20
2
Komunikacja
Tynk strukturalny
SCHOMBURG G20
3
Salka
korekcyjna
4
Pom.
magazynowe
5
Przedsionek
I
6
Szatnia I
7
Pom. z
natryskami
Płytki ceramiczne
glazurowane
8
WC
Płytki ceramiczne
glazurowane
9
Przedsionek
II
10
WC
Płytki ceramiczne
glazurowane
11
Szatnia II
12
Pom z
natryskami
Płytki ceramiczne
glazurowane
13
Pomieszczen
ie nauczycieli
14
Sala
gimnastyczn
a
Tynk cementowo
wapienny kat.III +
farba emulsyjna
Tynk cementowo
wapienny kat.III +
farba emulsyjna
Tynk cementowo
wapienny kat.III +
farba emulsyjna
Tynk cementowo
wapienny kat.III +
farba emulsyjna
Tynk cementowo
wapienny kat.III +
farba emulsyjna
Tynk cementowo
wapienny kat.III +
farba emulsyjna
Tynk cementowo
wapienny kat.III +
farba emulsyjna
Tynk cementowo
wapienny kat.III +
farba emulsyjna
Tynk cementowo
wapienny kat.III +
farba emulsyjna
Tynk cementowo
wapienny kat.III +
farba emulsyjna
Tynk cementowo
wapienny kat.III +
farba emulsyjna
Tynk cementowo
wapienny kat.III +
farba emulsyjna
Tynk cementowo
wapienny kat.III +
farba emulsyjna
375 NCS S 3030-Y50R
770 NCS S 1005-Y40R
wg rys. nr 27
770 NCS S 1005-Y40R
770 NCS S 1005-Y40R
770 NCS S 1005-Y40R
770 NCS S 1005-Y40R
Multisafe
776 NCS S 1010-R90B
Multisafe
776 NCS S 1010-R90B
770 NCS S 1005-Y40R
Multisafe
776 NCS S 1010-R90B
770 NCS S 1005-Y40R
Multisafe
776 NCS S 1010-R90B
770 NCS S 1005-Y40R
Istniejący
parkiet
Ściany przy umywalkach nie zlokalizowanych w sanitariatach wyłożyć
płytkami gres kolor grafitowy na 1,5 m wysokości i 0,9 m szerokości z zabezpieczeniem
hydroizolacyjnym według pkt. 7.15 c).
Wszystkie naroża ścian zabezpieczyć kątownikami ze stali nierdzewnej
do wysokości 2,1 m.
8. Przyjęte rozwiązania ochrony przeciwpożarowej
8.1.Klasyfikacja pożarowa
Budynek klasyfikuje się następująco:
- kategoria zagrożenia ludzi ZL III
- klasa odporności pożarowej - kondygnacje nadziemne - D, piwnice - C
- budynek niski (powierzchnia użytkowa razem z segmentami
A i B - jedna strefa pożarowa do 8000 m2
8.2.Przyjęta odporność ogniowa poszczególnych elementów budynku:
- strop nad piwnicami - REI60
- stropy kondygnacji nadziemnych - REI30 (stropy drewniane I kond.
osłonięte obustronnie, stropy drewniane II kond. osłonięte od dołu)
- ściany zewnętrzne nośne - REI30
- ściany wewnętrzne nośne - R30
- ściany wewnętrzne nośne wydzielające klatkę schodową - REI30,
16/20
- ściany wewnętrzne działowe - bez wymagań
- ściany wewnętrzne działowe wydzielające klatkę schodową - REI30 (ścianę
oddzielącą pom. 22 i 23 od pom. 21 na piętrze oznaczono na rzucie),
- konstrukcja dachu - bez wymagań
- przekrycie dachu - bez wymagań
- strop kotłowni gazowej - REI60
- ściany wewnętrzne kotłowni - EI60
- drzwi do kotłowni - EI30
- poddasza użytkowe w segmentach A i B - wydzielone od konstrukcji dachu
przegrodami EI30
- wszystkie stosowane materiały klasy NRO, wykładziny podłogowe
trudnozapalne układane na podłożu niepalnym
8.3.Zagadnienia ewakuacji
Budynek główny posiada jedną klatkę schodową. Klatkę tę wydzielono przegrodami o
klasie odporności ogniowej REI30 oraz wyposażono w okno oddymiające z czujką
dymową.
Część główna budynku (bez skrzydeł A i B) w parterze posiada dwa wyjścia
ewakuacyjne. Dodatkowo sala gimnastyczna posiada niezależne wyjście zewnętrzne.
Długość przejść ewakuacyjnych wewnątrz pomieszczeń nie przekracza 40 m.
Długość dojść ewakuacyjnych na I kondygnacji nie przekracza 30m i 60 m.
Długość dojść ewakuacyjnych na II kondygnacji od najdalszego wyjścia z
pomieszczenia do drzwi wejściowych do wydzielonej klatki schodowej nie przekracza
20 m.
Szerokości dróg ewakuacyjnych przekraczają 1,40 m, szerokość biegu klatki
schodowej 1,20 m co spełnia wygania ewakuacji (na II kondygnacji zakłada się
przebywanie ok. 185 osób).
W ramach wymiany drzwi wewnętrznych projektuje się wszystkie drzwi o
wymiarach w świetle 90 x 200 cm, które po otwarciu o 90 st. nie zmniejszają światłą
otworu, a drzwi do kabin sanitariatów 80 x 200 cm.
Drzwi wewnętrzne z pomieszczeń (poza sanitariatami) znajdujące się w
strefie wydzielonej klatki schodowej przewidziano o klasie odporności ogniowej EI30.
8.4.Zabezpieczenie przeciwpożarowe drewnianych stropów
Według opisu budowlanego - pkt. 7.8.
8.5.Instalacje przeciwpożarowe
W klatce schodowej przewidziano dwa hydranty śr. 25 mm, przy projektowanych
sanitariatach dwa hydranty śr. 25 mm oraz w sali gimnastycznej także dwa hydranty śr.
25 mm. W piwnicy jest istniejący hydrant śr. 50 mm.
Główny wyłącznik prądu zostanie zlokalizowany przy głównym wejściu do szkoły według projektu wewnętrznych instalacji elektrycznych.
8.6.Dobór urządzeń przeciwpożarowych oraz wyposażenia w podręczny
sprzęt gaśniczy
- instalacja oświetlenia ewakuacyjnego na drogach komunikacji ogólnej,
- instalacja uruchamiająca otwarcie okien oddymiających klatki schodowej,
- podręczny sprzęt gaśniczy - gaśnica dla grupy pożarów ABC - 1 szt./100m2 pow. użytkowej
17/20
8.7.Hydranty zewnętrzne
Na terenie działki szkoły znajduje się jeden hydrant zewnętrzny, drugi
zlokalizowany jest w odległości ok. 30m od obiektu szkoły. Obiekt szkoły jest obecnie
użytkowany zgodnie z przeznaczeniem. Administrator obiektu nie przekazał nam
żadnych dokumentów PSP kwestionujących prawidłowość zabezpieczenia
przeciwpożarowego obiektu szkoły hydrantami zewnętrznymi.
8.8.Zgodność z przepisami przeciwpożarowymi segmentów A i B obiektu.
Przebudowa i dostosowanie segmentów A i B obiektu do aktualnych przepisów
przeciwpożarowych nie jest przedmiotem niniejszej dokumentacji.
Za kwestie zgodności segmentów A i B obiektu z przepisami przeciwpożarowymi
odpowiada projekt budowlany autorstwa "Energotechniki-Projekt" z maja 2004 r. na
podstawie którego zostało wydane pozwolenie
nr 395/04 z dnia 19.07.2004 r. na przebudowę segmentów A i B.
9.
Zagadnienia BHP
Użyte materiały budowlane i wykończeniowe muszą posiadać aprobatę techniczną
dopuszczającą do stosowania w obiektach i pomieszczeniach przeznaczonych na
pobyt ludzi.
10.
Dostępność dla dzieci niepełnosprawnych poruszających się na wózkach inwalidzkich
Przewidziano możliwość dostępu dzieci niepełnosprawnych poruszających się na
wózkach inwalidzkich na parter szkoły. Przedsionek wejścia głównego do szkoły jest
obszerny i umożliwia montaż podnośnika dla wózka inwalidzkiego lub użytkowanie
urządzenia umożliwiającego pokonywanie schodów przez wózek inwalidzki.
Na parterze zlokalizowano sanitariat dostosowany do użytkowania przez osobę na
wózku inwalidzkim. Z poziomu parteru dziecko na wózku inwalidzkim ma dostęp do
klas lekcyjnych, szatni i do budynku sali gimnastycznej.
11.
Uwarunkowania konserwatorskie
Planowana przebudowa dotyczy wnętrza obiektu. W części zewnętrznej przebudowa
przewiduje wymianę pokrycia dachu na dachówkę ceramiczną w kolorze czerwona
angoba (ciemna czerwień) typ - dachówka romańska L-25 firmy Wiekor. Kominy
zakończone zostaną płaskimi czapami i wykończone tynkiem w kolorze elewacji.
Elewacje zostaną docieplone, wykończone tynkiem systemowym mineralnym w kolorze
jasnożółtym. Cokół budynku zostanie wykończony okładziną klinkierową w kolorze
ciemnoczerwonym.
Stolarka okienna zostanie wymieniona na plastikową, pięciokomorową, z podziałami
zachowującymi istniejący podział.
12.
Dane techniczne
Powierzchnia części przebudowywanej (bez segmentów A i B):
Budynek szkoły
Piwnice
147,23 m2
Parter
658,63 m2
Piętro
619,65 m2
18/20
poddasze nieużytkowe
powierzchnia razem
622,26 m2
--------------------------2047,77 m2
Sala Gimnastyczna
741,90 m2
Powierzchnia ogrzewana (bud. szkoły razem z seg. A i B
oraz sala gimn.)
2832,00 m2
Kubatura ogrzewana - j.w.
13.
12 742,00 m3
Uwagi końcowe
W dokumentacji wskazano rodzaje technologii i materiałów budowlanych, które można
zastosować przy przebudowie obiektu oraz wskazano przykładowych dostawców.
Przy przebudowie obiektu można zastosować inne technologie, materiały budowlane
lub elementy stałego wyposażenia, niż wskazane w niniejszej dokumentacji, ale pod
warunkiem zachowania takich samych cech fizycznych, chemicznych, jakości
wykończenia, koloru, faktury powierzchni zewnętrznej, rozwiązań detali montażowych,
jak wskazane w dokumentacji.
Jakakolwiek zmiana technologii wykonania, materiałów budowlanych lub elementów
stałego wyposażenia wskazanych w niniejszej dokumentacji, zmieniająca ich cechy
fizyczne, chemiczne, jakość wykończenia, kolor, fakturę powierzchni zewnętrznej,
rozwiązania detali montażowych bez pisemnej zgody projektanta jest niedopuszczalna.
Wprowadzenie zaakceptowanych przez projektanta rozwiązań zastępczych
zobowiązuje wykonawcę do naniesienia ich w dokumentacji wykonawczej, co będzie
podstawą do wprowadzenia przez kierownika budowy w/w zmian w dokumentacji
powykonawczej.
Zaakceptowane zmiany pociągające za sobą konieczność dokonania korekt rozwiązań
projektowych przez jednostkę projektową nie wchodzą w zakres nadzoru autorskiego i
będą przedmiotem oddzielnych rozliczeń.
Projektant
mgr inż. arch. Wojciech Madurowicz
19/20
Załączniki
1. Zapewnienie dostawy gazu
GSG Sp. z o.o. Zabrze,
pismo znak: HZ115-493-04 z dnia 09.12.2004 r.
2. Opinia kominiarska
Spółdzielnia Pracy Kominiarzy, Zakład Rejonowy nr 25
Gliwice, ul. Jagiellońska 12
opinia nr 15360 z dnia 16.11.2004 r.
3. Informacja kominiarska
Spółdzielnia Pracy Kominiarzy, Zakład Rejonowy nr 25
Gliwice, ul. Jagiellońska 12
informacja o stwierdzonych brakach z dnia 10.12.2004 r.
4. Rys. nr 29/82-5 (przekrój poprzeczny) projektu sali gimnastycznej dla
szkoły podstawowej nr 1 w Knurowie wykonanego przez biuro
"P.B. KWK Knurów" z roku 1982.
5. Zdjęcia obiektu - stan istniejący
20/20

Zawartość tomu 1/1

Transkrypt

Podobne dokumenty

20.1 - Tynk cementowo-wapienny.cdr

pobierz

NOWOŚĆ - DESKI ELEWACYJNE W ROLCE / niska cena , łatwy

Odciski śladów

fasada kolor

ELEWACJA WSCHODNIA ELEWACJA PÓŁNOCNA 1. POKRYCIE

StoSuperlit

Tynk Japoński -sposób nakładania ETAP 1

Drukuj stronę produktu - meex chemia budowlana
