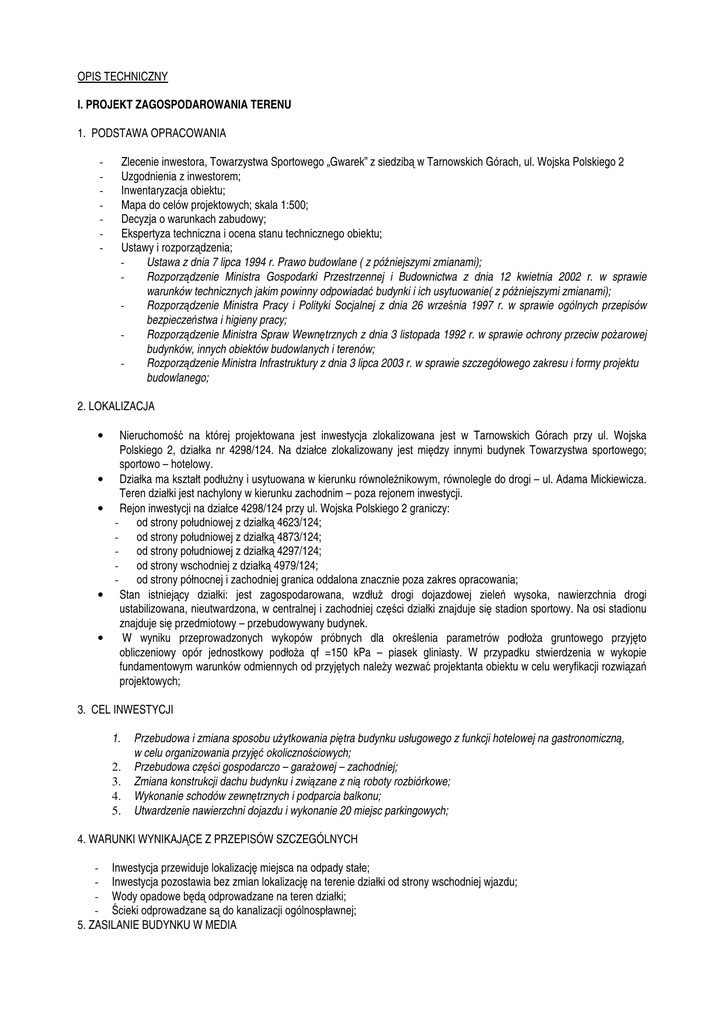

OPIS TECHNICZNY I. PROJEKT ZAGOSPODAROWANIA TERENU

OPIS TECHNICZNY
I. PROJEKT ZAGOSPODAROWANIA TERENU
1. PODSTAWA OPRACOWANIA
Zlecenie inwestora, Towarzystwa Sportowego „Gwarek” z siedzibą w Tarnowskich Górach, ul. Wojska Polskiego 2
Uzgodnienia z inwestorem;
Inwentaryzacja obiektu;
Mapa do celów projektowych; skala 1:500;
Decyzja o warunkach zabudowy;
Ekspertyza techniczna i ocena stanu technicznego obiektu;
Ustawy i rozporządzenia;
Ustawa z dnia 7 lipca 1994 r. Prawo budowlane ( z późniejszymi zmianami);
Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 12 kwietnia 2002 r. w sprawie
warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie( z późniejszymi zmianami);
Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów
bezpieczeństwa i higieny pracy;
Rozporządzenie Ministra Spraw Wewnętrznych z dnia 3 listopada 1992 r. w sprawie ochrony przeciw poŜarowej
budynków, innych obiektów budowlanych i terenów;
Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu
budowlanego;
-
2. LOKALIZACJA
•
•
•
•
•
Nieruchomość na której projektowana jest inwestycja zlokalizowana jest w Tarnowskich Górach przy ul. Wojska
Polskiego 2, działka nr 4298/124. Na działce zlokalizowany jest między innymi budynek Towarzystwa sportowego;
sportowo – hotelowy.
Działka ma kształt podłuŜny i usytuowana w kierunku równoleŜnikowym, równolegle do drogi – ul. Adama Mickiewicza.
Teren działki jest nachylony w kierunku zachodnim – poza rejonem inwestycji.
Rejon inwestycji na działce 4298/124 przy ul. Wojska Polskiego 2 graniczy:
- od strony południowej z działką 4623/124;
- od strony południowej z działką 4873/124;
- od strony południowej z działką 4297/124;
- od strony wschodniej z działką 4979/124;
- od strony północnej i zachodniej granica oddalona znacznie poza zakres opracowania;
Stan istniejący działki: jest zagospodarowana, wzdłuŜ drogi dojazdowej zieleń wysoka, nawierzchnia drogi
ustabilizowana, nieutwardzona, w centralnej i zachodniej części działki znajduje się stadion sportowy. Na osi stadionu
znajduje się przedmiotowy – przebudowywany budynek.
W wyniku przeprowadzonych wykopów próbnych dla określenia parametrów podłoŜa gruntowego przyjęto
obliczeniowy opór jednostkowy podłoŜa qf =150 kPa – piasek gliniasty. W przypadku stwierdzenia w wykopie
fundamentowym warunków odmiennych od przyjętych naleŜy wezwać projektanta obiektu w celu weryfikacji rozwiązań
projektowych;
3. CEL INWESTYCJI
1.
2.
3.
4.
5.
Przebudowa i zmiana sposobu uŜytkowania piętra budynku usługowego z funkcji hotelowej na gastronomiczną,
w celu organizowania przyjęć okolicznościowych;
Przebudowa części gospodarczo – garaŜowej – zachodniej;
Zmiana konstrukcji dachu budynku i związane z nią roboty rozbiórkowe;
Wykonanie schodów zewnętrznych i podparcia balkonu;
Utwardzenie nawierzchni dojazdu i wykonanie 20 miejsc parkingowych;
4. WARUNKI WYNIKAJĄCE Z PRZEPISÓW SZCZEGÓLNYCH
- Inwestycja przewiduje lokalizację miejsca na odpady stałe;
- Inwestycja pozostawia bez zmian lokalizację na terenie działki od strony wschodniej wjazdu;
- Wody opadowe będą odprowadzane na teren działki;
- Ścieki odprowadzane są do kanalizacji ogólnospławnej;
5. ZASILANIE BUDYNKU W MEDIA
-
Inwestycja nie przewiduje budowy Ŝadnych nowych przyłączy do budynku;
Obiekt podłączony jest do sieci wodociągowej;
Obiekt podłączony jest do sieci kanalizacyjnej
Obiekt podłączony jest do sieci elektroenergetycznej (posiadany dotychczasowy przydział mocy elektroenergetycznej
jest wystarczający projektowanej inwestycji);
Obiekt nie jest podłączony do sieci gazowej;
6. BILANS TERENU:
-
Powierzchnia zabudowy
Nawierzchnie utwardzone
Tereny zielone
Teren objęty opracowaniem
Teren nie objęty opracowaniem
Teren działki
- 561,60 m2
- 1068,00 m2
- 2521,00 m2
- 4150,00 m2
- 47 173 m2
- 51323 m2
7. WARUNKI GEOLOGICZNE I POSADOWIENIE OBIEKTU
-
Projektowana inwestycja zalicza się do pierwszej kategorii geotechnicznej;
Na podstawie przeprowadzonych badań gruntu przyjęto dopuszczalny opór podłoŜa na poziomie 150 kPa. Jako sposób
stabilizacji i wzmocnienia podłoŜa pod fundamenty zaleca się wykonać wylewkę z chudego betonu grubości 10 cm.
Poziom wód gruntowych występuje poniŜej poziomu posadowienia budynku.
W przypadku stwierdzenia w trakcie robót ziemnych warunków odbiegających od przyjętych w projekcie naleŜy
powiadomić o tym fakcie projektanta.
8. UKSZTAŁTOWANIE TERENU
-
Teren działki jest nieznacznie nachylony w kierunku zachodnim. Nie przewiduje się Ŝadnych robót związanych ze zmianą
ukształtowania terenu w związku z projektowaną inwestycją.
9. ZAGOSPODAROWANIE TERENU I PROJEKTOWANA ZABUDOWA
-
Zagospodarowanie terenu obejmuje roboty związane z przebudową części gospodarczo – garaŜowej w istniejącym
obrysie budynku oraz roboty związane z budową schodów zewnętrznych i słupków stalowych podpierających balkon.
Projektuje się utwardzenie nawierzchni dojazdu na teren działki – budowę ciągu pieszo –jezdnego o szerokości 6,00 m
i budowę stanowisk postojowych dla uŜytkowników lokalu gastronomicznego – 20 stanowisk.
Projektuje się zgodnie z decyzją o warunkach zabudowy dach o kącie nachylenia 22 stopnie, część południowa
natomiast pozostanie z istniejącym kątem nachylenia, czyli 4 stopnie – po przebudowie tej części budynku kąt dachu
pozostanie bez zmian, co podyktowane jest względami funkcjonalnymi, ekonomicznymi i estetycznymi.
10. ZIELEŃ
-
Nie przewiduje się uzupełnienia istniejącej zieleni n terenie inwestycji ani teŜ nie zachodzi konieczność wycinki drzew i
krzewów w związku z projektowaną inwestycją.
II. OPIS OBIEKTU – STAN ISTNIEJĄCY
1
1. BUDYNEK OŚRODKA SPORTOWO - HOTELOWEGO.
Obiekt stanowi zaplecze sanitarne i biurowe oraz hotelowe dla klubu sportowego, prowadzonego przez Towarzystwo
Sportowe Gwarek. W części parterowej znajdują się pomieszczenia sanitarne, w tym szatnie i łaźnie, pomieszczenia
biurowe oraz gospodarcze. Większa część parteru znajduje się poza opracowaniem.
2. DANE OGÓLNE
-
Powierzchnia zabudowy obiektu – 561,00 m2
Kubatura obiektu – 3477,00 m3
3. CHARAKTERYSTYKA OBIEKTU
3.1 CZĘŚĆ KONSTRUKCYJNA
• Budynek niepodpiwniczony, piętrowy, wykonany w konstrukcji tradycyjnej.
• ŚCIANY WEWNĘTRZNE NOŚNE
Ściany nośne ceglane, zróŜnicowanej grubości, zróŜnicowana grubość tynku.
• ŚCIANY ZEWNĘTRZNE NOŚNE
Ściany nośne ceglane, zróŜnicowanej grubości, zróŜnicowana grubość tynku.
• STROPY
Konstrukcja stropów jest Ŝelbetowa, z płyt prefabrykowanych.
• STROPODACH
Stropodach wykonano na płycie stropowej j/w, na niej ŜuŜel wielkopiecowy, wylewka cementowa i 2 x papa na lepiku.
• ŚCIANY FUNDAMENTOWE
Budynek posiada ściany fundamentowe.
3.2 CZĘŚĆ ARCHITEKTONICZNA
Na działce zlokalizowany jest budynek ośrodka sportowo – hotelowego.
Wiek najstarszą część budynku (środkowej) szacuje się na 35 lat, dobudowanych skrzydeł na 25 lat. Budynek posiada na
całości dach płaski. W parterowej części znajdują się funkcjonalnie wydzielone od reszty budynku pomieszczenia związane
bezpośrednio z działalnością klubu sportowego ora pomieszczenie gospodarcze, bez stropu.
Na piętrze znajduje się część hotelowa z pokojami hotelowymi, zapleczem kuchennym, sanitarnym, kuchnią, salą
audytoryjną, pomieszczeniami biurowymi. Po wschodniej stronie budynku znajduje się balkon, dostępny z sali audytoryjnej.
Budynek wyposaŜony jest w instalację elektryczną, wentylacyjną, wodociągową, kanalizacji sanitarnej,
III. OPIS OBIEKTU – CZĘŚĆ PROJEKTOWA
2
1.
2.
3.
4.
5.
Przebudowa i zmiana sposobu uŜytkowania piętra budynku usługowego z funkcji hotelowej na gastronomiczną,
w celu organizowania przyjęć okolicznościowych;
Przebudowa części gospodarczo – garaŜowej – zachodniej;
Zmiana konstrukcji dachu budynku i związane z nią roboty rozbiórkowe;
Wykonanie schodów zewnętrznych i dodatkowego podparcia balkonu;
Utwardzenie nawierzchni dojazdu i wykonanie 20 miejsc parkingowych;
1. ZAKRES OPRACOWANIA
-
Projekt przewiduje adaptację piętra dla potrzeb restauracji, uŜytkowanej okresowo, tzn. dla organizacji przyjęć
okolicznościowych. Projektuje się przebudowę piętra obiektu, przebudowę dachu, budowę tarasu połączonego
funkcjonalnie z istniejącym balkonem, budowę schodów na taras.
2. DANE OGÓLNE:
-
Powierzchnia zabudowy obiektu – bez zmian – 561,00 m2
Kubatura obiektu – 3710,00 m3
Powierzchnie uŜytkowe poszczególnych pomieszczeń znajdują się w części rysunkowej projektu.
3. PRZYJĘTE ROZWIĄZANIE PRZESTRZENNO – FUNKCJONALNE:
3.1 UKŁAD FUNKCJONALNY I FORMA OBIEKTU.
-
-
Projekt zakłada wydzielenie dwu niezaleŜnych, oddzielonych od siebie funkcji w obiekcie; funkcji zaplecza klubu sportowego
w części poza zakresem opracowania oraz części restauracyjnej na piętrze obiektu.
Do części sportowej prowadzą niezaleŜne wejścia od strony wschodniej i zachodniej. Do części restauracyjnej prowadzić
będzie wejście od strony południowo – zachodniej. Ponadto projektuje się dodatkowe skomunikowani piętra z przyziemiem
schodami zewnętrznymi.
Forma obiektu ulegnie zmianie, tzn. dach będzie dwuspadowy w części zasadniczej budynku, w skrzydle południowym dach
jednospadowy. Okap dachu przykryje równieŜ istniejący balkon. Nad częścią gospodarczą projektuje się taras
zabezpieczony balustradami i przylegające do niej schody zewnętrzne.
3.2 ZAPLECZE SOCJALNE CZĘŚCI GASTRONOMICZNEJ
3.2.1 ZATRUDNIENIE W CZĘŚCI GASTRONOMICZNEJ.
-
Projekt zakłada moŜliwość czasowego zatrudnienia w części gastronomicznej 3 osób (na czas przygotowania i przyjęcia
okolicznościowego). Nie przewiduje się zatrudnienia w obiekcie osób o ograniczonej zdolności poruszania się.
3.2.2 ZESPÓŁ SANITARNY DLA PRACOWNIKÓW CZĘŚCI GASTRONOMICZNEJ
Projektuje się sanitariat dla pracowników części gastronomicznej zlokalizowany w przebudowywanej części obiektu;
sanitariat damski. Drzwi do sanitariatu będą szerokości 90x205, podobnie jak drzwi z przedsionka do sanitariatu. Drzwi do
przedsionka z holu i do sanitariatów wyposaŜone będą w kratki wentylacyjne o przekroju otworów sumarycznym nie
mniejszym niŜ 0,022 m2. Posadzki oraz ściany sanitariatu będą wykafelkowane do wysokości 220 cm. Pomieszczenia
sanitarne będą wyposaŜone w wentylację mechaniczną. Wentylacja przedsionka będzie pośrednia poprzez kratki
wentylacyjne w drzwiach.
3.2.3 SZATNIA DLA PRACOWNIKÓW KUCHNI
Projektuje się szatnię dostępną od zewnątrz dla pracowników kuchni - w której znajdować się będzie umywalka, a w
sąsiedztwie natrysk. Do szatni drzwi będą szerokości 90x205. Drzwi wyposaŜone będą w kratki wentylacyjne o przekroju
otworów sumarycznym nie mniejszym niŜ 0,022 m2. Posadzki oraz ściany szatni będą wykafelkowane do wysokości 220 cm.
Szatnia wyposaŜona będzie w wentylację mechaniczną włączaną automatycznie równolegle z włączeniem światła,
wyłączaną automatycznie po 10 minutach po zgaszeniu światła, zapewniającą minimum 10 krotną wymianę powietrza na
godzinę. Szatnia wyposaŜona będzie w szafki na odzieŜ wierzchnią i roboczą dla kaŜdego pracownika.
3.2.4 PRZEDSIONEK
3
W części wejściowej do zaplecza kuchennego znajdować się będzie przedsionek, z którego będzie dostęp do szatni,
zaplecza kuchennego oraz na salkę konsumpcyjną.
3.3 CZĘŚĆ GASTRONOMICZNA
3.3.1 ZAPLECZE KUCHNI
Projektuje się zaplecze kuchni w którym znajdować się będą magazyny, pomieszczenia wstępnej obróbki produktów,
pomieszczenie urządzeń chłodniczych, pomieszczenie porządkowe, itp. Do zaplecza kuchni drzwi będą szerokości 90x205.
Drzwi do zaplecza i do wydzielonych w nim pomieszczeń wyposaŜone będą w kratki wentylacyjne o przekroju otworów
sumarycznym nie mniejszym niŜ 0,022 m2. Posadzki oraz ściany pomieszczeń będą wykafelkowane do wysokości 220 cm,
lub w inny sposób wykończone jako zmywalne. Zaplecze kuchni wyposaŜone będzie w wentylację mechaniczną,
zapewniającą 6 krotną wymianę powietrza na godzinę.
3.3.2 KUCHNIA WŁAŚCIWA
Projektuje się pomieszczenie kuchni z dwoma trzonami kuchennymi. Do kuchni drzwi będą szerokości 90x205. Drzwi do
kuchni wyposaŜone będą w kratki wentylacyjne o przekroju otworów sumarycznym nie mniejszym niŜ 0,022 m2. Posadzki
oraz ściany pomieszczeń będą wykafelkowane do wysokości 220 cm, lub w inny sposób wykończone jako zmywalne.
Kuchnia wyposaŜona będzie w wentylację mechaniczną, zapewniającą 10 krotną wymianę powietrza na godzinę. Kuchnia
wyposaŜona będzie ponadto w szereg urządzeń zilustrowanych i opisanych w części rysunkowej – technologia kuchni.
3.3.3 ZMYWALNIA NACZYŃ KUCHENNYCH
Projektuje się wydzielenie w kuchni zmywalni naczyń kuchennych. Posadzki oraz ściany zmywalni będą wykafelkowane do
wysokości 220 cm, lub w inny sposób wykończone jako zmywalne. Zmywalnia wyposaŜona będzie w wentylację
mechaniczną, zapewniającą 10 krotną wymianę powietrza na godzinę. Zmywalnia wyposaŜona będzie ponadto w basen
murowany i zlewozmywak dwukomorowy.
3.3.4 ZMYWALNIA NACZYŃ ZWROTNYCH
Projektuje się wydzielenie pomieszczenia zmywalni naczyń. Posadzki oraz ściany zmywalni będą wykafelkowane do
wysokości 220 cm, lub w inny sposób wykończone jako zmywalne. Zmywalnia wyposaŜona będzie w wentylację
mechaniczną, zapewniającą 10 krotną wymianę powietrza na godzinę. Zmywalnia wyposaŜona będzie ponadto w basen
zlewozmywak dwukomorowy, miejsce składowania naczyń brudnych, zmywarki gastronomiczne, szafę przelotową oraz
sąsiadujący ze zmywalnią magazyn zastaw.
3.3.5 ZESPÓŁ SANITARNY DLA GOŚCI
Projektuje się sanitariat dla gości - sanitariat męski i damski, dostępne z przedsionka przy schodach wejściowych, w którym
znajdować się będą umywalki a w sanitariacie męskim pisuar. Do sanitariatu drzwi będą szerokości 90x205, podobnie jak
drzwi do przedsionka. Drzwi do przedsionka i do sanitariatów wyposaŜone będą w kratki wentylacyjne o przekroju otworów
sumarycznym nie mniejszym niŜ 0,022 m2. Posadzki oraz ściany sanitariatu będą wykafelkowane do wysokości 220 cm.
Sanitariat wyposaŜony będzie w wentylację mechaniczną włączaną automatycznie równolegle z włączeniem światła,
wyłączaną automatycznie po 10 minutach po zgaszeniu światła, zapewniającą 10 krotną wymianę powietrza na godzinę. W
pomieszczeniu z pisuarem naleŜy zastosować wpust kanalizacyjny podłogowy z syfonem, przy spadku posadzki 1,5%.
Sanitariat męski będzie wyposaŜony w armaturę czerpalną ze złączką do montaŜu węŜa gumowego.
3.3.6 POMIESZCZENIE KONSUMPCYJNE
Projektuje się pomieszczenie konsumpcyjne - w którym znajdować się będzie bufet. Do pomieszczenia drzwi będą
szerokości 90x205. Pomieszczenie wyposaŜone będzie w wentylację mechaniczną, zapewniającą minimum 6 krotną
wymianę powietrza na godzinę. Pomieszczenie konsumpcyjne będzie posiadało dodatkowe wyjście na taras, szerokości 90
cm, z którego istnieje moŜliwość zejścia na poziom terenu projektowanymi schodami.
3.3.7 INFORMACJE DOTYCZĄCE ROZWIĄZAŃ SZCZEGÓŁOWYCH POMIESZCZEŃ ZAPLECZA KUCHNI I KUCHNI
-
Pomieszczenia zostały rozplanowane w sposób umoŜliwiający stosowanie dobrej praktyki higienicznej (GHP) w tym ochronę
przed zanieczyszczeniami krzyŜowymi pomiędzy poszczególnymi, oddzielnymi czynnościami i podczas tych czynności.
Podłogi muszą być utrzymane w dobrym stanie, łatwe do czyszczenia – lastriko;
4
-
Sufity będą wykonane w sposób zapobiegający gromadzeniu się brudu;
Drzwi do pomieszczeń z zewnątrz będą szczelne i łatwe do czyszczenia. W pomieszczeniach drzwi będą o powierzchni
gładkiej i nienasiąkliwej;
NaroŜniki ścian pomieszczeń winny być zabezpieczone listwami, np. z PCV przed uszkodzeniami;
4. ZMIANY KONSTRUKCYJNE
Niniejszy projekt przewiduje następujący zakres zmian konstrukcyjnych:
Przebudowa całego piętra budynku i dachu;
Przebudowa części gospodarczo – garaŜowej – zachodniej;
Wykonanie schodów zewnętrznych i dodatkowego podparcia balkonu;
-
5. OCHRONA PRZECIWPOśAROWA OBIEKTU
-
Powierzchnia zabudowy obiektu – bez zmian – 561,00 m2
Kubatura obiektu – 3710,00 m3
Powierzchnie uŜytkowe poszczególnych pomieszczeń znajdują się w części rysunkowej projektu.
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Budynek zalicza się do niskich - wysokość budynku 9,38m do okapu;
Ilość kondygnacji przeznaczonych na pobyt osób – 2;
Odległość od obiektów sąsiadujących; budynek wolnostojący;
Drogi poŜarowe - dojazd do obiektu jest zapewniony od strony ulicy Wojska Polskiego, dostęp do obiektu jest moŜliwy z
kaŜdej strony;
Gęstość obciąŜenia ogniowego występująca w pomieszczeniach nie przekracza wartości progowej 500 MJ/m2. W
obiekcie nie przewiduje się pomieszczeń zagroŜonych wybuchem;
Obiekt ze względu na część usługową jest budynkiem kategorii zagroŜenia ludzi ZL III;
Przewidywana maksymalna liczba osób w części gastronomicznej - do 50 osób;
Długość przejścia ewakuacyjnego do wyjścia < 40 m;
Wyjścia ewakuacyjne będą odpowiednio oznakowane, podświetlone;
ZagroŜenie wybuchem nie występuje;
Substancje palne – nie występują;
Strefy poŜarowe - obiekt stanowi jedną strefę poŜarową;
Obiekt spełnia warunki klasy D odporności poŜarowej;
Wymagana klasa odporności ogniowej elementów budynku:
·
ścian zewnętrznych – EI 30;
·
główna konstrukcja nośna budynku – R 30;
·
ścian wewnętrznych – NRO;
·
konstrukcji dachu – NRO;
·
stropu – REI 30;
·
przekrycie dachu – NRO;
·
konstrukcja schodów zewnętrznych - zabezpieczona do R 30 + betonowe stopnice;
Drogi i wyjścia ewakuacyjne będą oznaczone zgodnie z przepisami;
Instalacje – wentylacyjna, grzewcza, elektryczna – zabezpieczone zgodnie z wymogami; główny wyłącznik poŜarowy
będzie zlokalizowany w pobliŜu wejścia głównego;
Warunki ewakuacji: Drzwi wyjściowe z budynku - szerokość w świetle 90 + 50 cm (szerokości drogi ewakuacyjnej). Drzwi
na klatkę ewakuacyjną W obrębie ciągu komunikacyjnego zostanie zabudowane oświetlenie ewakuacyjne. Wystrój
wnętrz w obrębie drogi ewakuacyjnej naleŜy wykonać z materiałów niepalnych.
NaleŜyte warunki ewakuacji winny zostać spełnione poprzez:
- zapewnienie długości dojść ewakuacyjnych nie przekraczających dopuszczalnych 30 m
- zapewnienie szerokości poziomych dróg ewakuacyjnych nie mniejszych niŜ 140 cm,
- zapewnienie instalacji oświetlenia ewakuacyjnego gwarantującego na drogach ewakuacyjnych natęŜenie światła
powyŜej 1 luxa / 120 min
W obiekcie i jego sąsiedztwie zapewnia się następujące urządzenia p. poŜ:
- 5 gaśnic na kaŜdej kondygnacji o masie środka gaśniczego 2 kg na kaŜdej kondygnacji rozmieszczonych przy
wejściach głównych do budynku oraz w centralnej części obiektu, w dobrze widocznych i oznakowanych miejscach;
- przeciwpoŜarowy wyłącznik prądu elektrycznego;
- instalację chroniącą przed skutkami wyładowań atmosferycznych;
- instalację hydrantową DN 80 (dwa hydranty);
5
• Drewniana konstrukcja nośna zabezpieczona zostanie do cechy NRO środkiem n .p. Fobos M 2l;
• Obiekt uŜyteczności publicznej z uwagi na kubaturę brutto > 2500 m3 wymaga zapewnienia zaopatrzenia w wodę do
zewnętrznego gaszenia poŜaru. Dwa hydranty min. DN 80 zaprojektowano w odległości do 75 m od obiektu kaŜdy,
hydranty powinny posiadać wydajność nominalną przy ciśnieniu nominalnym 0,2 MPa, łącznie 20 dm3/min.
• Informacja dotycząca ciśnienia wody hydrantu wewnętrznego (wg MSWiA z dnia 21 05 2006 / Dz. U. Nr 80, poz. 563):
minimalna wydajność poboru wody mierzona na wylocie prądownicy powinna wynosić dla hydrantu DN 25 - 1,0 dm3/s.
Ciśnienie na zaworze hydrantowym hydrantu wewnętrznego powinno zapewniać w/w wydajność, z uwzględnieniem
zastosowanej średnicy dyszy prądownicy. Maksymalne ciśnienie robocze w instalacji wodociągowej przeciwpoŜarowej
nie powinno przekraczać 1,2 MPa.
6. CHARAKTERYSTYKA EKOLOGICZNA OBIEKTU.
Rodzaj inwestycji nie zalicza się do przedsięwzięć mogących znacząco oddziaływać na środowisko (w myśl
Rozporządzenia Rady Ministrów z dnia 9 listopada 2004 r.– w sprawie określenia rodzajów przedsięwzięć mogących
znacząco oddziaływać na środowisko oraz szczegółowych uwarunkowań związanych z kwalifikowaniem przedsięwzięć do
sporządzenia raportu o oddziaływaniu na środowisko (Dz. U. z 2004 r. Nr 527, poz. 2573 z późniejszymi zmianami).
7. OPIS BUDOWLANY
7.1 PARAMETRY PRZEGRÓD TERMICZNYCH :
-
dach ocieplony wełną mineralną ROCKWOOL 18 cm, U=0,19 W/m2K < U max
ściana jednowarstwowa POROTHERM 30, styropian 10 cm (zaprawa zwykła), U = 0,26W/m2K < U max
ściany istniejące ocieplone, styropian 10 cm U = 0,27 W/m2K < U max
okna U = 1,1 W/m2K < U max
drzwi zewnętrzne U = 2,60 W/m2K < U max
podłoga na gruncie U = 0,31 W/m2K < U max
ścianki działowe U = 2,20 W/m2K < U max
7.2 ŁAWY FUNDAMENTOWE:
-
-
Projektowane ławy fundamentowe przebudowywanej części budynku będą szerokości jak w części konstrukcyjnej
rysunkowej i wys. 30 cm, wykonane zostaną z betonu B-20 zbrojonych stalą A-II (18G2): 4  14, strzemiona A-0 (St0S)
 6 co 30 cm. W fundamentach otulina zbrojenia wynosi 5cm. Pod fundamentami wykonać warstwę chudego betonu 5
cm. Fundamenty wykonać ściśle wg części konstrukcyjnej opracowania.
Przebudowa dachu nie powoduje znaczącego zwiększenia obciąŜeń przenoszonych na ławy, posadowienie budynku
istniejącego uznano zatem jako wystarczające i nie przewidziano dodatkowych wzmocnień.
7.3 ŚCIANY FUNDAMENTOWE ISTNIEJĄCE
•
Ściany fundamentowe istniejące wykonane są głównie z kamienia łamanego. Wysokość ścian jest zróŜnicowana.
7.4 ŚCIANY FUNDAMENTOWE PROJEKTOWANE
F Mur ścian fundamentowych projektowanych:
-
Izolacja przeciwwilgociowa n.p. 2 X Botazit BE 89
Ściana z bloczków betonowych gr. 25 cm
Izolacja przeciwwilgociowa n.p. 2 X Botazit BE 89
Styropian 5 cm
Tynk mineralny zbrojony siatką
7.5 ŚCIANY DZIAŁOWE :
-
Ściany działowe grubości 6 cm wykonane są z cegły dziurawki – spoiny wzmacniane bednarkami;
Ściany działowe grubości 12 cm wykonane są z cegły dziurawki;
Ściany działowe grubości 8 cm wykonane są z bloczków Porotherm;
6
7.6 MURY ŚCIAN :
-
Ściany zewnętrzne wykonać z pustaków ceramicznych Porotherm 30, klasy 15. na zaprawie cementowo – wapiennej
M – 4.
D mury ścian zewnętrznych parteru przybudówki i projektowane ściany szczytowe budynku:
-
Gładź gipsowa;
Tynk cementowo wapienny;
Ściana POROTHERM 30
Styropian FS 20 gr. 10 cm;
Tynk mineralny zbrojony siatką;
* Dopuszcza się zamianę materiału budowlanego ścian przybudówki gospodarczej na beton komórkowy gr.
36,5 cm, przy zachowaniu wszelkich zaleceń producenta w związku z ewentualnymi wzmocnieniami ściany;
7.7 NADPROśA :
-
Projektuje się nad otworami nowoprojektowanymi nadproŜa prefabrykowane typu 2L lub systemowe Porotherm, o
liczbie i długości jak w części rysunkowej;
W projektowanych dodatkowych otworach w części istniejącej budynku i w otworach „poszerzanych” naleŜy wykonać
zgodnie z projektem - nadproŜa z odpowiedniej długości kształtowników stalowych wg opisanej poniŜej technologii i
kolejności czynności:
Z asady wykonywania nadpr oŜy z kształtowników stalowych wg kolejności:
·
·
·
·
·
·
·
·
·
·
·
Podparcie istniejącego stropu w rejonie wykonywanego otworu (z obu stron w odległości do 50 cm od ściany), w
przypadku braku stropu – podparcie drewnianych elementów konstrukcyjnych dachu w rejonie otworu ;
Wyznaczenie z obu stron muru usytuowania nadproŜa i oznaczenie projektowanych miejsc oparcia w murze i wybicie
otworu w murze w miejscach projektowanego oparcia belek w murze;
Wyznaczenie poziomu oparcia belek i wykonanie podłoŜa betonowego o grubości min. 5 cm z betonu B 20 do
wyznaczonego poziomu na zwilŜonym uprzednio podłoŜu;
Wykucie z jednej strony ściany bruzdy o głębokości o 2 cm większej od szerokości projektowanego kształtownika
stalowego i odpowiedniej wysokości i ustawienie w niej kształtownika stalowego;
Nad projektowanymi miejscami oparcia belki w murze uzupełnić szczelinę pomiędzy kształtownikiem stalowym a
murem klinami z blachy stalowej. JeŜeli długość nadproŜa jest większa niŜ 200 cm, kliny stalowe naleŜy wbijać co 100
cm . JeŜeli na nadproŜu opierają się belki stropu, klinowanie naleŜy wykonać pod kaŜdą belką stropową. Kształtownik
skręcić w dwu skrajnych miejscach ze ścianą.
Bruzdę nad kształtownikiem stalowym naleŜy wypełnić dokładnie betonem B 20 z drobnoziarnistym grysem po
uprzednim zwilŜeniu podłoŜa.
Po zastygnięciu betonu (nie wcześniej niŜ po 24 godzinach) naleŜy przystąpić do osadzania kształtownika z drugiej
strony muru powtarzają opisane powyŜej czynności analogicznie, skręcić kształtowniki śrubami M-12 w trzech
miejscach w przypadku nadproŜa nad drzwiami jednoskrzydłowymi, lub co ok. 40 cm w przypadku szerszych otworów.
Uwaga dotycząca podciągów i nadproŜy z trzech kształtowników: przed osadzeniem trzeciego, środkowego
kształtownika naleŜy podstemplować juŜ osadzone kształtowniki, następnie wykuć pionową bruzdę ze strzępiami po
obu stronach otworu. Ustawić i postemplować kształtowniki a następnie zamurować bruzdy cegłą pełną na zaprawie
cementowej.
JeŜeli rozstaw belek jest mniejszy niŜ 20 cm, to istniejący mur pomiędzy kształtownikami stalowymi podkuć na
wysokość 14 cm i podmurować cegłą na zaprawie cementowej lub wykonać obrzutkę cementową na siatce stalowej.
ZaleŜy to od stanu technicznego muru. JeŜeli rozstaw pomiędzy belkami jest większy niŜ 20 cm to naleŜy podkuć
istniejący pomiędzy kształtownikami mur i wykonać płytę Ŝelbetową opartą na dolnych półkach kształtowników
stalowych.
JeŜeli długość nadproŜa jest większa niŜ 200 cm, naleŜy połączyć belki ze sobą spawając do dolnych półek
kształtowników stalowych pasy blachy stalowej 10 mm, o szerokości 100 mm, w odstępach nie większych niŜ 150 mm .
JeŜeli w ścianie, w której naleŜy wykonać otwór opierają się belki stropowe, lub inne elementy konstrukcyjne, przed
przystąpieniem do robót naleŜy te elementy podstemplować w odległości nie większej niŜ 50 cm od ściany.
7.8 PODŁOGI I POSADZKI NA GRUNCIE :
A na parterze podłogi wykonane na gruncie:
7
-
płytki ceramiczne
warstwy istniejące
A1
-
w części przebudowywanej podłogi wykonane na gruncie:
płytki ceramiczne
jastrych cementowy zbrojony 5 cm
styropian FS 30 cm gr. 5 cm
izolacja przeciwwilgociowa
warstwa wyrównawcza
gruzobeton 15 cm
piasek zagęszczony 15 cm
7.9 POSADZKI
-
-
W pomieszczeniach sanitarno - socjalnych i kuchennych posadzkę wykonać z płytek ceramicznych np. firmy Cerim typ
Ricordi o wymiarach 30 x 30 cm, antypoślizgowych. Układ płytek prosty. W miejscach oznaczonych w projekcie w
części rysunkowej naleŜy wykonać kratki odpływowe ze spadkiem posadzki 1,5% w pomieszczeniach sanitarnych, wg
rysunku.
W pomieszczeniach o wymaganych ścianach zmywalnych, na ścianach płytki o wymiarach 25 x 33 cm w kolorze
złamanej bieli firmy Cerim, w układzie pionowym.
Układ posadzki naleŜy wykonać wg odrębnego projektu wnętrz.
Strefa wejścia głównego - wycieraczka “wpuszcona” w posadzkę oraz płytki ceramiczne po stronie wenętrznej, na
zewnątrz w kostkę brukową. Zaprojektowano zewnętrzne wycieraczki firmy Bela z maty gumowej, na profilach
aluminiowych 17 mm o wymiarach 0,90 m x 2,00 m – 2 szt. Wewnętrzne wycieraczki wycieraczki firmy Bela z maty
filcowej, na profilach aluminiowych 17 mm o wymiarach 0,90 m x 2,00 m - przewidziano 2 sztuki. Wymiar maty podano
szacunkowo – winien być on dokładnie dostosowany do wymiaru modularnego bruku i płytek gresowych holu
wejściowego.
7.10 WIEŃCE W POZIOMIE OPARCIA DACHU
-
Wieńce w poziomie oparcia dachu o wymiarach 32x25 cm wykonać naleŜy z betonu B-20, zbroić stalą A-II (18G2)
4Ø12, strzemiona A-0 (St0S) Ø 6 co 25 cm.
7.11 WIĘŹBA DACHOWA :
-
Projekt przewiduje budowę więźby dachowej. Projektuje się dach o spadku 22 stopnie / 40 %.
Wymiary elementów konstrukcyjnych podano w części rysunkowej opracowania;
Dach wykonany będzie z drewna sosnowego, murłaty 14 x 14 cm będą kotwione do wieńca śrubami M 20 co 1,0 m;
Całość więźby naleŜy impregnować środkami grzybobójczymi, owadobójczymi oraz ognioodpornymi;
Drewniana konstrukcja nośna i deskowanie zabezpieczone zostaną do parametru NRO środkiem n .p. Fobos M 2l,
Pod murłatami umieścić papę (warstwa poślizgowa);
-
C ułoŜenie warstw dachu budynku;
blachodachówka
łaty 4 x 4 cm;
kontrłaty 4 x 2,5;
folia paroprzepuszczalna o stopniu paroprzepuszczalności min. 2000 ml/ m2 / db;
wełna mineralna miękka grubości 15 cm/ krokwie;
stelaŜ 6 x 5/ wełna mineralna 5 cm;
folia paroszczelna;
stelaŜ ;
sufity podwieszane z płyt gipsowo – kartonowych gr. 12,5 cm;
-
C1 ułoŜenie warstw dachu budynku w części centralnej;
blachodachówka
łaty 4 x 4 cm;
kontrłaty 4 x 2,5;
przestrzeń poddasza nieuŜytkowego;
folia paroprzepuszczalna o stopniu paroprzepuszczalności min. 2000 ml/ m2 / db;
wełna mineralna miękka grubości 15 cm/ krokwie;
8
-
stelaŜ 6 x 5/ wełna mineralna 5 cm;
folia paroszczelna;
stelaŜ ;
sufity podwieszane z płyt gipsowo – kartonowych gr. 12,5 cm;
-
C2 ułoŜenie warstw dachu budynku;
blacha trapezowa;
przestrzeń wentylacyjna 5 cm, kontrlaty 5 x 5 cm;
folia paroprzepuszczalna o stopniu paroprzepuszczalności min. 2000 ml/ m2 / db;
wełna mineralna miękka grubości 18 cm/ krokwie;
folia paroszczelna;
kontrlaty;
przestrzeń ponad sufitem podwieszonym;
ruszt z blachy profilowej na wieszakach, usztywniony poprzez montaŜ w dwu kierunkach co 40 cm;
sufity podwieszane z płyt gipsowo – kartonowych gr. 12,5 cm;
7.12 MEDIA:
-
Woda zimna z zewnętrznej sieci wodociągowej – bez zmian, jak w chwili obecnej;
Kanalizacja sanitarna – bez zmian, jak w chwili obecnej;
Woda deszczowa odprowadzana będzie na teren działki – jak w chwili obecnej;
Budynek jest wyposaŜony w instalację elektryczną N/N, nie przewiduje się w związku z realizacją niniejszego projektu
wzrostu zapotrzebowania na dostawę energii elektrycznej;
Budynek zostanie wyposaŜony w wentylację grawitacyjną i mechaniczną;
7.13 RODZAJE INSTALACJI I URZĄDZEŃ :
-
-
Obiekt jest wyposaŜony w instalację wodną, kanalizacji sanitarnej i deszczowej;
W obiekcie zainstalowana zostanie w części gastronomicznej i sanitarnej piętra wentylacja mechaniczna wg firmy
„Aereco”
Obiekt będzie wyposaŜony w Instalację odgromową – w celu ochrony obiektu przed wyładowaniami atmosferycznymi
naleŜy wykonać instalację odgromową na dachu, wykonaną przewodem Fe Zn o średnicy podanej w projekcie
wykonawczym branŜy elektrycznej. Wykonany uziom naleŜy połączyć w ziemi z wszystkimi kanalizacjami wykonanymi
z rur stalowych, a złącza kontrolne instalować na wysokości 1,8 m nad poziomem terenu.
Wykonać instalację według projektu wykonawczego instalacji odgromowej, sporządzoną przez uprawnioną osobę;
Kotłownia winna być wykonana wg odrębnego projektu, winna być zabezpieczona p. poŜarowo zgodnie
obowiązującymi przepisami;
Do projektu będą wykonane projekty wykonawcze wszystkich wymaganych instalacji branŜowych. Po ich wykonaniu
naleŜy sporządzić protokoły powykonawcze.
7.14 SCHODY:
-
Na taras wykonane będą schody stalowe ze stopnicami Ŝelbetowymi o wymiarach jak w części rysunkowej
konstrukcyjnej;
7.15 BALUSTRADY:
-
Projektuje się balustrady przy schodach, na projektowanym tarasie i istniejącym balkonie.
Będą miały one konstrukcję przenoszącą siły poziome, określone w Polskich Normach, oraz wysokość i wypełnienie
płaszczyzn pionowych zapewniające skuteczną ochronę przed wypadnięciem osób.
Wysokość balustrad będzie wynosiła 1,12 m prześwity lub otwory w wypełnieniu balustrad powinny mieć wymiary nie
większe niŜ 12 cm.
7.16 STOLARKA DRZWIOWA:
-
Drzwi wejściowe – zaleca się przeszklone, naleŜy zastosować szkło bezpieczne i oznakować w sposób widoczny
poziomymi pasami z folii, szerokości 2 cm co 30 cm;
Drzwi w części gastronomicznej muszą być szczelne i łatwe do czyszczenia. W pomieszczeniach gastronomicznych
drzwi będą o powierzchni gładkiej i nienasiąkliwej;
9
-
Wszystkie skrzydła drzwiowe oraz przeszklenia wewnętrzne w obiekcie, wykonane z przezroczystych tafli, powinny być
oznakowane w sposób widoczny i wykonane z materiału zapewniającego bezpieczeństwo uŜytkowników w przypadku
stłuczenia.
7.17 DOŚWIETLENIE POMIESZCZEŃ OBIEKTU:
-
Pomieszczenia przeznaczone na pobyt ludzi są doświetlone światłem naturalnym i światłem sztucznym.
Pomieszczenia sali konsumpcyjnej i przygotowalni będą oświetlone światłem naturalnym i sztucznym.
7.18 OBRÓBKI BLACHARSKIE
-
Wykonać obróbki blacharskie wg P.N.-61/B-10245; w tym obróbki kominów wentylacyjnych i spalinowych;
7.19 KANALIZACJA DESZCZOWA :
-
Rynny załoŜyć z blachy cynkowej firmy „Rheinzink” o wymiarach 180, rury spustowe 120 mm. Odprowadzenie wód
deszczowych bez zmian – na teren działki. Wylot rynny wykończony sztucerami podwieszonymi.
7.20 PRZEWODY WENTYLACYJNE:
-
Powietrze z pomieszczeń będzie odprowadzane kanałami wentylacyjnymi w większości pomieszczeń wentylacji
mechanicznej;
Częściowo wykorzystane będą istniejące przewody wentylacyjne;
7.21 IZOLACJE:
-
Pionowa ścian fundamentowych: Izolacja przeciwwilgociowa n.p. masa bitumiczno – polimerowa „Combiflex”
Schomburg nad poziomem terenu do wysokości poziomu wylewki gruzobetonu parteru.
Pozioma podłóg: folia polietylenowa n.p. Izolbud Marma lub Superflex 10/100S. Ściany fundamentowe izolowane od ław
papą asfaltową.
Termiczna ścian istniejących – styropian FS 20 gr. 10 cm.
Termiczna ścian projektowanych – styropian FS 20 gr. 10 cm.
Termiczna dachu – wełna mineralna Rockwool – 20 cm.
Stosować na wykonaną wylewkę - starannie przygotowane podłoŜe izolację przeciwwilgociową płynną np. Superflex
10/100S.
Wełną mineralną dachu zabezpieczyć od strony wewnętrznej wysokiej jakości folią paroszczelną, a od strony
zewnętrznej folią paroprzepuszczalną o znacznej paroprzepuszczalności (min. 2000 ml/m2/db).
Na dachu budynku układać blachodachówkę ściśle wg zaleceń producenta pokrycia, dającego gwarancję dla trwałości
pokrycia dachu drewnianego.
Uwaga! Na styku ze styropianem stosować środki bez wypełniaczy mineralnych – nie powodujące rozpuszczania
styropianu.
7.22 SUFITY PODWIESZONE :
-
-
Sufity podwieszone naleŜy wykonać z płyt kartonowo – gipsowych GKF gr. 12 mm przytwierdzając trwale do
odpowiednio: rusztu drewnianego lub profili głównych sufitu podwieszonego min. 60/27 usytuowanych w dwu
kierunkach w celu dodatkowego usztywnienia konstrukcji sufitu.
Profile główne 60/27 zawieszać co 60 cm, w modułach płyty gipsowo – kartonowej, w płaszczyźnie montaŜu płyty
profile co 40 cm.
Zastosować pręty O 4 mm mocujące do wieszaków, L= 300 do 1000 mm. NaleŜy je mocować bezpośrednio do
konstrukcji dachu.
Przy rozmieszczeniu profili sufitu podwieszonego uwzględnić przyszły montaŜ opraw oświetleniowych „wpuszczonych”
w sufit.
7.23 WYKOŃCZENIE ŚCIAN WEWNĘTRZNYCH:
-
Kolorystyka wnętrz obiektu w kolorach jasnych, pastelowych, wykonać wg odrębnego projektu wnętrz, dobrać do
kolorystyki wyposaŜenia meblarskiego.
W pomieszczeniach o wymaganych ścianach zmywalnych, na ścianach do wysokości 210 cm płytki o wymiarach 25 x
33 cm w kolorze złamanej bieli firmy Cerim, w układzie poziomym.
10
7.24 OŚWIETLENIE POMIESZCZEŃ
Rozmieszczenie lamp na sufitach i dobór ich rodzaju wykonać ściśle wg według projektu oświetlenia, wykonanego
zgodnie z obowiązującymi normami w tym zakresie;
-
7.25 WENTYLACJA MECHANICZNA
Wentylacja pomieszczeń będzie mechaniczna. Krotność wymiany powietrza została opisana w punkcie 3 opracowania.
-
Wykaz urządzeń wentylacji mechanicznej:
Nawiew powietrza:
Nawiewniki okienne higrosterowane EMM 707
Do okien aluminiowych z mufą 11501
Wywiew powietrza:
Poprzez wentylatory zbiorcze z wytłumieniem akustycznym VAM – moŜl. podłączenia do 7 pkt.
Wentylatory:
VAM 767 - w kuchni i zapleczu kuchni oraz sali konsumpcyjnej;
COMPACT COM 112 dla pomieszczeń WC;
-
-
7.26 WENTYLACJA DACHU BUDYNKU:
Przestrzeń ponad folią paro-przepuszczalną dachu budynku zasadniczego i dobudówki południowej winna skutecznie
wentylowana poprzez zapewnienie nawiewu powietrza wentylacyjnego pod okapem (zabezpieczonego kratkami
przeciw owadom) pomiędzy wszystkimi krokwiami. Wylot wentylacji w rejonie kalenicy.
-
7.27 KOLORYSTYKA I WYKOŃCZENIE ELEWACJI :
Przewiduje się kolor elewacji w kolorze piaskowym - projektuje się kolor S 1502 – Y wg NCS.
Stolarka okienna biła z pcv;
Obróbki blacharskie z blachy cynkowej VM CINK wykonać zgodnie z P.N.- 61/B-10245.
-
7.28. NAWIERZCHNIE UTWARDZONE
7.28.1 NAWIERZCHNIA UTWARDZONA Z PODBUDOWĄ „TYPU ŚREDNIEGO”
Nawierzchnię dojazdu, parkingów i ruchu kołowego wykonać z kostki z betonu produkcji Bauma Unicon typu Nostalit
Bauma, grubości 8 cm. NaleŜy wykonać spadki podłuŜne i poprzeczne 1.5% starannie, w celu bezwzględnego
wyeliminowania moŜliwości tworzenia się na powierzchni kałuŜ i zastoisk wody na płycie. Dopuszcza się zwiększenie
spadków podłuŜnego, zaleca się nie więcej niŜ do 3%. Zwraca się uwagę na konieczność dokładnego wytyczenia
spadków odprowadzenia wody – na teren działki inwestora – w kierunku wschodnim spadek poprzeczny.
•
Projektuje się następujące warstwy dla utwardzenia nawierzchni ;
-
Kostka Nostalit Bauma, grubości 8 cm
Podsypka piaskowo cementowa grubości 5 cm
Kruszywo łamane o granulacie do 40 mm grubości 5 cm
Kruszywo łamane o granulacie do 80 mm grubości 10 cm
Piasek średnioziarnisty – pospółka grubości 7 cm
7.29. IZOLACJA PRZEWIWWODNA TARASU I BALKONU
E posadzka tarasu nad częścią gospodarczą;
-
Płytki mrozoodporne, fuga tytanowa Sopro TF;
Zaprawa klejowa elastyczna Sopro No 1;
Uszczelnienie dwuwarstwowe Sopro DSF 423
11
·
·
·
Jastrych Sopro SEB 760,
Styropian FS 30 cm gr. minimum 10 cm;
Paroizolacja;
Jastrych ze spadkiem 2 %;
Strop monolityczny – Ŝelbetowy 10;
Tynk;
NaroŜnik wyłoŜyć sznurem dylatacyjnym;
Na ścianie cokół z płytek mrozoodpornych wys. 10 cm, guga dylatacyjna Sopro FSIL;
W naroŜniku taśma uszczelniająca Sopro BD 438;
E1 posadzka na tarasie istniejącym;
·
·
·
Płytki mrozoodporne, fuga tytanowa Sopro TF;
Zaprawa klejowa elastyczna Sopro No 1;
Uszczelnienie dwuwarstwowe Sopro DSF 423
Jastrych Sopro SEB 760,
Paroizolacja;
Jastrych ze spadkiem 2 %;
Płyta Ŝelbetowa;
Tynk;
NaroŜnik wyłoŜyć sznurem dylatacyjnym;
Na ścianie cokół z płytek mrozoodpornych wys. 10 cm, guga dylatacyjna Sopro FSIL;
W naroŜniku taśma uszczelniająca Sopro BD 438;
7.30 ELEMENTY BUDYNKU DO ROZBIÓRKI:
Niniejszy projekt zakłada rozbiórkę następujących elementów obiektu:
Całej obudówki gospodarczej wraz z fundamentami;
Stropów nad piętrem;
Większości ścian nośnych i działowych piętra, oprócz ścian zewnętrznych, które zostaną rozebrane wszystkie równo
do poziomu nadproŜy nad oknami; na nich zostanie wykonany wieniec obwodowy wg części konstrukcyjnej
opracowania.
Schodów wykonanych w przybudówce na poziom II piętra (którego nie wykonano);
-
-
W opracowaniu wykorzystano oprogramowanie:
1.
2.
3.
-
-
Auto CAD 2002
Microsoft WORD 2000
L-line
nr licencji 700 – 50980292
nr licencji G5ATL2910013
nr licencji 003926
UWAGI
Podane wymiary naleŜy w trakcie robót zweryfikować ze stanem faktycznym.
W razie zaistnienia warunków odbiegających od przewidzianych w projekcie naleŜy powiadomić projektanta w celu korekty rozwiązań projektowych.
INFORMACJE DODATKOWE DLA WYKONAWCÓW ROBÓT BUDOWLANYCH
Wszystkie roboty budowlane naleŜy wykonać przy nadzorze kierownika budowy z odpowiednimi uprawnieniami.
Rusztowania typowe naleŜy wykonać zgodnie z wymogami norm, a nietypowe zgodnie z projektem, zapewniającym odpowiednie usztywnienie
i zamocowanie rusztowań do budynku. Rusztowania powinny posiadać odpowiedni pomost o konstrukcji roboczej wystarczającej dla
zatrudnionych oraz składowania narzędzi i odpowiedniej ilości materiałów. Konstrukcja powinna zapewnić odpowiednią komunikację pionową i
swobodny dostęp do stanowisk pracy oraz stwarzać moŜność wykonywania pracy w pozycji nie powodującej nadmiernego wysiłku.
Pracownicy zatrudnieni przy ustawianiu i rozbiórce rusztowań powinni być przeszkoleni w zakresie wykonywania danego rodzaju rusztowań.
UŜytkowanie rusztowań dopuszczalne jest po dokonaniu jego odbioru potwierdzonego zapisem w dzienniku budowy.
Przy wykonywaniu robót na wysokości pracownicy powinni być zabezpieczeni pasami ochronnymi z linką mocowaną do stałych elementów
konstrukcji budynku lub wznoszonych (rozbieranych) rusztowań.
12
Przy wykonywaniu robót budowlanych naleŜy stosować wyroby dla których zgodnie z odrębnymi przepisami wydano: certyfikat na znak
bezpieczeństwa lub Deklarację zgodności lub certyfikat zgodności z: Polską Normą lub Aprobatą techniczną w przypadku wyrobów dla których
nie ustalono Polskiej Normy.
Wszystkie roboty konstrukcyjne powinny zostać potwierdzone wpisem do Dziennika Budowy, Ŝe są wykonane zgodnie z P.N.” Warunki
wykonania i odbioru robót budowlanych ”
W czasie realizacji przestrzegać naleŜy zaleceń określonych w rozporządzeniu M. B. z dnia 28.III.1972r. w sprawie bezpieczeństwa i higieny
pracy przy wykonywaniu robót montaŜowo - budowlanych i rozbiórkowych Dz. U. nr 13, poz. 93.
W czasie eksploatacji obiektu przestrzegać naleŜy zasad zawartych w rozporządzeniu poz. 32 “Rozporządzenie ministra pracy i polityki
socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U nr 129, poz.844) Ministra
Budownictwa i Przemysłu Mat. Bud.
Roboty na wysokości: roboty murarskie kominów, roboty ciesielskie konstrukcji dachu, roboty blacharskie i dekarskie, elewacyjne oraz
instalacyjne elektryczne wykonywać przy zastosowaniu rusztowań z pomostami i balustradami w pasach bezpieczeństwa z linkami
asekuracyjnymi
Przy wykonywaniu robót stosować materiały tylko dopuszczone do stosowania świadectwami bezpieczeństwa wyrobu „B” stosować środki
ochrony osobistej: rękawice, okulary, osłony twarzy i maski przeciwpyłowe w zaleŜności od specyfiki robót. Substancje chemiczne
przechowywać w zamkniętych magazynach.
Urządzeni transportu pionowego i poziomego powinny byś sprawne i posiadać aktualne świadectwa dopuszczenia wydane przez dozór
techniczny. Powinny być obsługiwane przez osoby posiadające wymagane przeszkolenia.
Kable elektryczne zasilające maszyny budowlane winny być podwieszone 2 m nad ziemią. Podłączenia maszyn winien dokonywać uprawniony
elektryk.
Przewody elektryczne w sąsiedztwie domu ( w rejonie elewacji frontowej ) naleŜy zaizolować i wygrodzić tak, aby nie była moŜliwa praca ludzi
w odległości od urządzeń poniŜej bezpiecznej odległości, t.j. 0,7 m. Prace zabezpieczające powierzyć firmie posiadającej odpowiednie
uprawnienia do prac na urządzeniach elektrycznych. Prace zabezpieczające zgłosić do odbioru technicznego.
Roboty ziemne w pobliŜu przyłączy i sieci prowadzić przy pomocy narzędzi ręcznych, aby zapobiec ewentualnemu ich uszkodzeniu.
13
