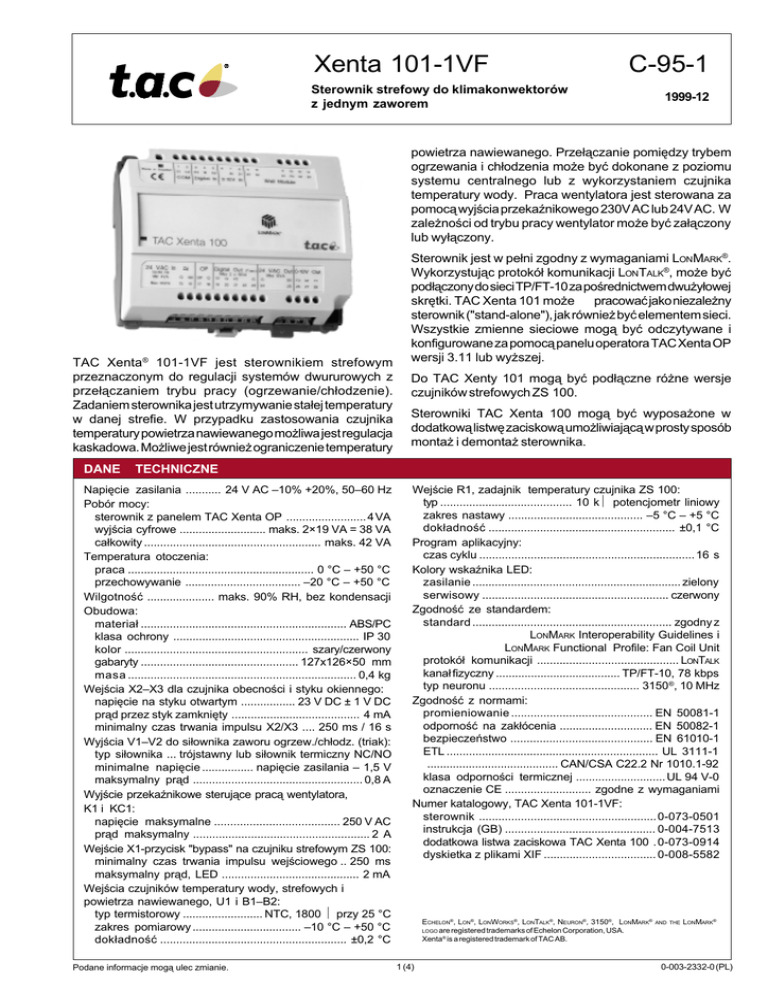

Xenta 101-1VF C-95-1

Xenta 101-1VF
C-95-1
Sterownik strefowy do klimakonwektorów
z jednym zaworem
1999-12
powietrza nawiewanego. Prze³¹czanie pomiêdzy trybem
ogrzewania i ch³odzenia mo¿e byæ dokonane z poziomu
systemu centralnego lub z wykorzystaniem czujnika
temperatury wody. Praca wentylatora jest sterowana za
pomoc¹ wyjœcia przekaŸnikowego 230V AC lub 24V AC. W
zale¿noœci od trybu pracy wentylator mo¿e byæ za³¹czony
lub wy³¹czony.
TAC Xenta ® 101-1VF jest sterownikiem strefowym
przeznaczonym do regulacji systemów dwururowych z
prze³¹czaniem trybu pracy (ogrzewanie/ch³odzenie).
Zadaniem sterownika jest utrzymywanie sta³ej temperatury
w danej strefie. W przypadku zastosowania czujnika
temperatury powietrza nawiewanego mo¿liwa jest regulacja
kaskadowa. Mo¿liwe jest równie¿ ograniczenie temperatury
DANE
Sterownik jest w pe³ni zgodny z wymaganiami LONMARK®.
Wykorzystuj¹c protokó³ komunikacji LONTALK®, mo¿e byæ
pod³¹czony do sieci TP/FT-10 za poœrednictwem dwu¿y³owej
skrêtki. TAC Xenta 101 mo¿e
pracowaæ jako niezale¿ny
sterownik ("stand-alone"), jak równie¿ byæ elementem sieci.
Wszystkie zmienne sieciowe mog¹ byæ odczytywane i
konfigurowane za pomoc¹ panelu operatora TAC Xenta OP
wersji 3.11 lub wy¿szej.
Do TAC Xenty 101 mog¹ byæ pod³¹czne ró¿ne wersje
czujników strefowych ZS 100.
Sterowniki TAC Xenta 100 mog¹ byæ wyposa¿one w
dodatkow¹ listwê zaciskow¹ umo¿liwiaj¹c¹ w prosty sposób
monta¿ i demonta¿ sterownika.
TECHNICZNE
Napiêcie zasilania ........... 24 V AC –10% +20%, 50–60 Hz
Pobór mocy:
sterownik z panelem TAC Xenta OP ......................... 4 VA
wyjœcia cyfrowe ........................... maks. 2×19 VA = 38 VA
ca³kowity ....................................................... maks. 42 VA
Temperatura otoczenia:
praca .......................................................... 0 °C – +50 °C
przechowywanie .................................... –20 °C – +50 °C
WilgotnoϾ ..................... maks. 90% RH, bez kondensacji
Obudowa:
materia³ ................................................................ ABS/PC
klasa ochrony .......................................................... IP 30
kolor ......................................................... szary/czerwony
gabaryty ................................................. 127x126×50 mm
masa ....................................................................... 0,4 kg
Wejœcia X2–X3 dla czujnika obecnoœci i styku okiennego:
napiêcie na styku otwartym ................. 23 V DC ± 1 V DC
pr¹d przez styk zamkniêty ........................................ 4 mA
minimalny czas trwania impulsu X2/X3 .... 250 ms / 16 s
Wyjœcia V1–V2 do si³ownika zaworu ogrzew./ch³odz. (triak):
typ si³ownika ... trójstawny lub si³ownik termiczny NC/NO
minimalne napiêcie ................ napiêcie zasilania – 1,5 V
maksymalny pr¹d ..................................................... 0,8 A
Wyjœcie przekaŸnikowe steruj¹ce prac¹ wentylatora,
K1 i KC1:
napiêcie maksymalne ....................................... 250 V AC
pr¹d maksymalny ....................................................... 2 A
Wejœcie X1-przycisk "bypass" na czujniku strefowym ZS 100:
minimalny czas trwania impulsu wejœciowego .. 250 ms
maksymalny pr¹d, LED ........................................... 2 mA
Wejœcia czujników temperatury wody, strefowych i
powietrza nawiewanego, U1 i B1–B2:
typ termistorowy ......................... NTC, 1800 Ω przy 25 °C
zakres pomiarowy .................................. –10 °C – +50 °C
dok³adnoœæ .......................................................... ±0,2 °C
Podane informacje mog¹ ulec zmianie.
Wejœcie R1, zadajnik temperatury czujnika ZS 100:
typ ......................................... 10 kΩ potencjometr liniowy
zakres nastawy .......................................... –5 °C – +5 °C
dok³adnoœæ .......................................................... ±0,1 °C
Program aplikacyjny:
czas cyklu ................................................................... 16 s
Kolory wskaŸnika LED:
zasilanie ................................................................. zielony
serwisowy .......................................................... czerwony
ZgodnoϾ ze standardem:
standard .............................................................. zgodny z
LONMARK Interoperability Guidelines i
LONMARK Functional Profile: Fan Coil Unit
protokó³ komunikacji ............................................ LONTALK
kana³ fizyczny ....................................... TP/FT-10, 78 kbps
typ neuronu ............................................... 3150 ®, 10 MHz
ZgodnoϾ z normami:
promieniowanie ............................................ EN 50081-1
odpornoœæ na zak³ócenia ............................. EN 50082-1
bezpieczeñstwo ............................................ EN 61010-1
ETL .................................................................. UL 3111-1
......................................... CAN/CSA C22.2 Nr 1010.1-92
klasa odpornoœci termicznej ............................ UL 94 V-0
oznaczenie CE ........................... zgodne z wymaganiami
Numer katalogowy, TAC Xenta 101-1VF:
sterownik ....................................................... 0-073-0501
instrukcja (GB) ............................................... 0-004-7513
dodatkowa listwa zaciskowa TAC Xenta 100 . 0-073-0914
dyskietka z plikami XIF ................................... 0-008-5582
ECHELON®, LON®, LONWORKS®, LONTALK®, NEURON®, 3150®, LONMARK®
LOGO are registered trademarks of Echelon Corporation, USA.
Xenta® is a registered trademark of TAC AB.
1 (4)
AND THE
LONMARK®
0-003-2332-0 (PL)
PRZYK£AD APLIKACJI
Styk okienny
Ogrzewanie/
ch³odzenie
Czujnik temperatury
powietrza nawiewanego
ZS 100
Czujnik
obecnosci
Czujnik
temperatury
wody
Wentylator
Rys. 1
FUNKCJE
Funkcje sterownika TAC Xenta 101-1VF
s¹ uzale¿nione od trybu obecnoœci, trybu
aplikacji oraz stanu wêz³a.
Gdy temperatura w pomieszczeniu
wzrasta, zawór w zale¿noœci od trybu
ogrzewania/ch³odzenia, zamyka siê
lub otwiera. Ponadto, wentylator mo¿e
byæ za³¹czony gdy zawór jest otwarty
lub wy³¹czony w zale¿noœci od trybu
pracy. Zasada ta zosta³a przedstawiona
na rysunkach 2 i 3.
Prze³¹czanie pomiêdzy trybem
ogrzewania i ch³odzenia dokonywane
jest za pomoc¹ czujnika temperatury
wody lub z wykorzystaniem zmiennej
sieciowej.
Tryby obecnoœci i obejœcia "bypass"
Sygna³
wyj.
100%
maks.
Prze³¹czenie z wykorzystaniem czujnika temp. wody lub
ogrzewanie zmiennej sieciowej
ch³odzenie
Zapotrzebowanie
zimna
min.
0%
Rys.2
Inne tryby, poza “tylko wentylator”
Sygna³
wyj.
100%
Prze³¹czenie z wykorzystaniem czujnika temp. wody lub
ogrzewanie zmiennej sieciowej
ch³odzenie
Regulacja kaskadowa
W przypadku wyst¹pienia odchy³ki
temperatury od wartoœci zadanej,
regulator temperatury w pomieszczeniu (strefie) wylicza wartoœæ zadan¹
dla regulatora temperatury powietrza
nawiewanego. Temperatura powietrza
nawiewanego jest ograniczona
wartoœciami minimaln¹ i maksymaln¹.
Gdy w strefie jest za niska temperatura,
regulator mo¿e skrajnie przyj¹æ
maksymaln¹ temperaturê nawiewu,
min.
Zapotrzebowanie
zimna
0%
natomiast minimaln¹, gdy temperatura
w strefie wzroœnie powy¿ej ustawionego
limitu.
Zabezpieczenie przed nisk¹
temp.
Gdy temperatura w strefie spadnie
Rys.3
poni¿ej 10 °C, regulator przechodzi w
tryb ogrzewania, aby zabezpieczyæ
przed zbyt nisk¹ temperatur¹ w trybach
"Wy³." oraz "Tylko wentylator”, patrz
ni¿ej.
TRYBY PRACY
Tryb obecnoœci
Tryb obecnoœci jest uaktywniany
czujnikiem obecnoœci. Jest trybem
domyœlnym po resetowaniu i za³¹czeniu. Wentylator jest w³¹czony, patrz
rysunek 2.
Tryb gotowoœci "standby"
Regulator w trybie gotowoœci "stanby",
w przypadku zapotrzebowania na
ch³odzenie lub ogrzewanie, redukuje
0-003-2332-0 (PL)
pobór energii poprzez wysterowanie
pracy wentylatora.
Tryb obejœcia "bypass"
W przypadku, gdy centralnie ustawiony
jest tryb gotowoœci "standby", istnieje
mo¿liwoœæ forsowania trybu obecnoœci
za pomoc¹ przycisku obejœcia "bypass".
Po za³¹czeniu trybu obejœcia "bypass"
jest on aktywny przez dwie godziny i
nastêpnie przechodzi w tryb gotowoœci
"standby".
2 (4)
W czasie, gdy tryb obejœcia "bypass"
jest aktywny, wentylator sterowany
jest tak samo, jak w trybie obecnoœci.
Tryb nieobecnoœci
Gdy czujnik obecnoœci jest nieaktywny,
regulator przechodzi w tryb
nieobecnoœci. Wentylator sterowany
jest tak samo, jak w trybie gotowoœci
"standby".
TRYBY PRACY (C.D.)
OBIEKTY LONMARK I ZMIENNE SIECIOWE
Tryb wy³¹czony
Tryb "wy³¹czony" mo¿e byæ aktywny w
jednym z trzech przypadków:
zadzia³ania styku okiennego, ustawienia
centralnego (za pomoc¹ zmiennej
sieciowej) lub za³¹czenia trybu
podrzêdnego "slave" w sterowniku.
Tryb podrzêdny "slave"
Gdytrybpodrzêdny"slave"jestuaktywniony
za pomoc¹ zmiennej sieciowej
nciAppOptions, sterownik podrzêdny
"slave" przechodzi w tryb "wy³¹czony" i
jest sterowany sygna³ami wyjœciowymi ze
sterownika nadrzêdnego "master".
0 - Node Object
Object Type: 0
nv1
nviRequest
SNVT_obj_request
Mandatory
Network
Variables
nv2
nvoStatus
SNVT_obj_status
nv5
nviFileReq
SNVT_file_req
Optional
Network
Variables
nv6
nvoFileStat
SNVT_file_status
Configuration Properties
nciInstallType
SNVT_config_src
Konieczne jest, aby sterowniki "slave"
i "master" wspó³dzia³a³y z takimi
samymi si³ownikami i zaworami.
Tryb “Tylko wentylator”
Tryb “Tylko wentylator” jest ustawiany
centralnie za pomoc¹ zmiennej sieciowej
nviApplicMode, patrz rys. 4. Gdy tryb ten
jest aktywny wentylator pracuje z pe³n¹
prêdkoœci¹.
1 - Fan Coil Unit Object
Object Type: 8020
nv1
nviSpaceTemp
SNVT_temp_p
nv2
nviSetpoint
SNVT_temp_p
MONTA¯
Regulatory TAC Xenta 100 mo¿na
montowaæ na znormalizowanych
szynach TS 35 (EN 50 022) lub
bezpoœrednio na œcianie za pomoc¹
wkrêtów. W obudowie znajduj¹ siê
dwa otwory u³atwiaj¹ce monta¿ na
œcianie lub suficie.
D³ugoœci kabli
Mandatory
Network
Variables
nv3
Optional
Network
Variables
nvoCoolOutput
SNVT_lev_percent
nv5
nvoFanSpeed
SNVT_switch
nv11 nvoTerminalLoad
nviManOccCmd
SNVT_occupancy
nv8
nviApplicMode
SNVT_hvac_mode
nv13
nvoDischAirTemp
SNVT_temp_p
nv9
nviSetPntOffset
SNVT_temp_p
nv15
nvoSpaceTemp
SNVT_temp_p
SNVT_lev_percent
nv10 nviWaterTemp
nv16 nvoEffectSetpt
nv18 nviEnergyHoldOff
nv19 nvoEffectOccup
SNVT_temp_p
SNVT_temp_p
SNVT_switch
SNVT_occupancy
nv20 nvoEnergyHoldOff
SNVT_switch
nv21
Pozosta³e kable: maksymalna d³ugoœæ
30 m, minimalny przekrój 0,7 mm2 ,
nale¿y stosowaæ kable nieekranowane,
pojedyncza skrêcana para.
Za pomoc¹ zmiennej sieciowej
nciAppOptions, patrz rys. 4, mo¿na
uzyskaæ ró¿ne opcje konfiguracji TAC
Xenta101-1VF.
W ustawieniu fabrycznym regulatora
wszystkiedodatkoweopcjeprzedstawione
poni¿ej s¹ wy³¹czone:
• czujnik obecnoœci pod³¹czony/
niepod³¹czony;
• styk okienny pod³¹czony/
niepod³¹czony;
• regulacja kaskadowa aktywna/
nieaktywna. Wymagany czujnik
temperatury powietrza
nawiewanego;
• tryb podrzêdny "slave" aktywny/
nieaktywny;
• czujnik obecnoœci styk normalnie
otwarty/zamkniêty;
• Si³ownik termiczny NC/NO.
nv4
nv7
Kable komunikacyjne: zgodnie z
instrukcj¹ TAC Xenta Network Guide,
numer katalogowy 0-004-7460.
KONFIGURACJA
nvoHeatOutput
SNVT_lev_percent
nvoUnitStatus
SNVT_hvac_status
Configuration Properties
nciLocation
nciSetpoints
nciSndHrtBt
nciRcvHrtBt
SNVT_str_asc
SNVT_temp_setpt
SNVT_time_sec
SNVT_time_sec
Manufacturer Defined Section
nv22 nviHeatSlaveR
SNVT_count_f
nv25 nvoHeatSlaeR
nv23 nviCoolSlaveR
nv26 nvoCoolSlaveR
nv24 nviFanSlave
nv27 nvoAlarmStatus
nv29 nviOccSensor
nv28
SNVT_count_f
SNVT_switch
SNVT_occupancy
nciAppOptions
nciXoverLimit
nciSpaceTempDev
nciSpaceTempLow
nciDischAirMin
nciDischAirMax
nciGainHeat
nciItimeHeat
nciHeatActStTime
nciGainCool
nciItimeCool
nciCoolActStTime
nciMinFanSpped
nciSpaceTempOfst
nciHeatPrimMin
SNVT_count_f
SNVT_count_f
SNVT_state
nvoOccSensor
SNVT_occupancy
SNVT_state
SNVT_temp_p
SNVT_temp_p
SNVT_temp_p
SNVT_temp_p
SNVT_temp_p
SNVT_multiplier
SNVT_time_sec
SNVT_time_sec
SNVT_multiplier
SNVT_time_sec
SNVT_time_sec
SNVT_lev_percent
SNVT_temp_p
SNVT_lev_percent
Rys. 4
3 (4)
0-003-2332-0 (PL)
PO£¥CZENIA ELEKTRYCZNE
Nr. Nazwa zacisku
Opis
1
C1
Pod³¹czenie sieci TP/FT-10
2
C2
Pod³¹czenie sieci TP/FT-10
3
X3
Wejœcie, styk okienny
4
M
Masa pomiarowa
5
X2
Wejœcie, czujnik obecnoœci
6
B2
Wejœcie, czujnik temperatury
powietrza nawiewanego
7
M
Masa pomiarowa
8
U1
Wejœcie, czujnik temperatury wody
9
D1
Wyjœcie, wskaŸnik LED na ZS 100
10
M
Masa pomiarowa
11
X1
12
13
14
R1
M
B1
Nr. Nazwa zacisku
Opis
15
G
24 V AC (G) wejœcie
16
G0
24 V AC (G0) wejœcie
17
OP
24 V AC zasilanie dla TAC Xenta OP
18
G
24 V AC zasilanie dla TAC Xenta OP
19
V1
Wyjœcie, ogrzewanie/ch³odzenie:
otwieranie
20
G
24 V AC (G) wyjœcie dla V1 i V2
21
V2
Wyjœcie, ogrzewanie/ch³odzenie:
zamykanie
22
—
Niewykorzystane
23
—
Niewykorzystane
24
—
Niewykorzystane
Wejœcie, przycisk "bypass" na ZS
100
Wejœcie, wartoœæ zadana z ZS 100
Masa pomiarowa
Wejœcie, czujnik temperatury z ZS
100
25
26
27
—
—
K1
28
KC1
Niewykorzystane
Niewykorzystane
Start/Stop wentylatora,
230 V AC / 24 V AC
Start/Stop wentylatora,
230 V AC / 24 V AC
WYMIARY
98
118,2
126,8
110±0,2
126
112±1
50
Rys. 5
CZUJNIKI STREFOWE
Typ czujnika
Opis
Nr katalogowy
ZS 101
Modu³ z czujnikiem temperatury, wskaŸnikiem LED
i gniazdem dla panela operatora OP
0-073-0908
ZS 102
Modu³ z czujnikiem temperatury, wskaŸnikiem LED,
zadajnikiem temperatury i gniazdem dla panela operatora OP
0-073-0909
ZS 103
Modu³ z czujnikiem temperatury, wskaŸnikiem LED, przyciskiem
"bypass" i gniazdem dla panela operatora OP
0-073-0910
ZS 104
Modu³ z czujnikiem temperatury, wskaŸnikiem LED, przyciskiem
"bypass", zadajnikiem temperatury i gniazdem dla panela operatora OP
0-073-0911
www.tac.pl
0-003-2332-0 (PL)
4 (4)
