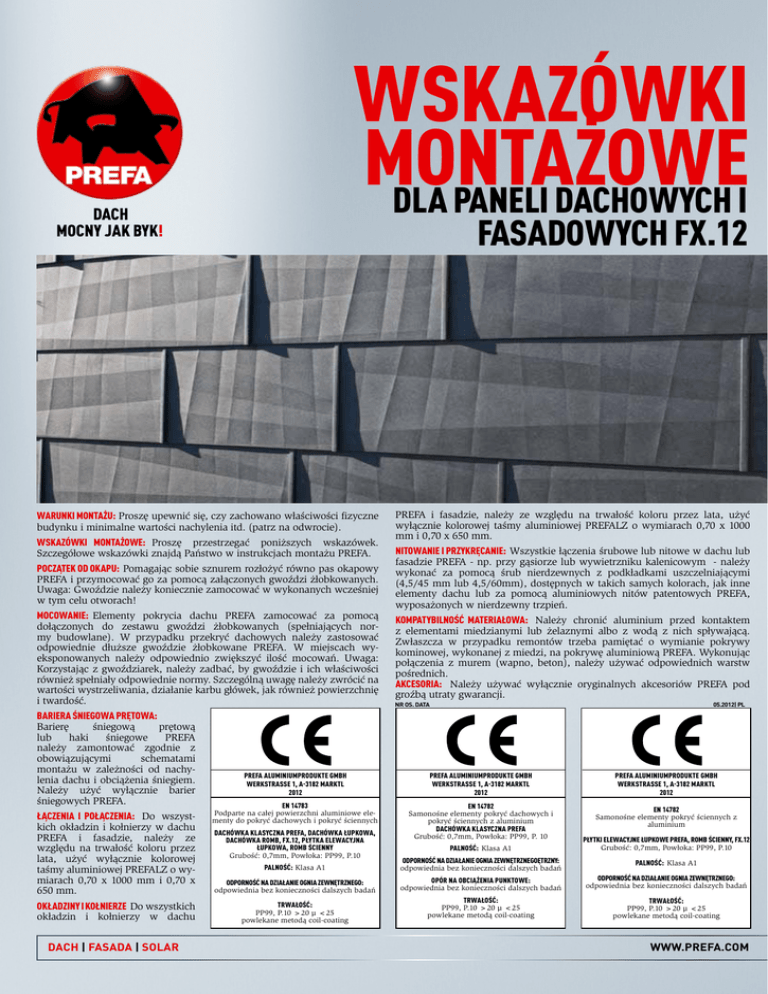

WSKAZÓWKI
MONTAŻOWE
DLA PANELI DACHOWYCH I
FASADOWYCH FX.12
WARUNKI MONTAŻU: Proszę upewnić się, czy zachowano właściwości fizyczne
budynku i minimalne wartości nachylenia itd. (patrz na odwrocie).
WSKAZÓWKI MONTAŻOWE: Proszę przestrzegać poniższych wskazówek.
Szczegółowe wskazówki znajdą Państwo w instrukcjach montażu PREFA.
POCZĄTEK OD OKAPU: Pomagając sobie sznurem rozłożyć równo pas okapowy
PREFA i przymocować go za pomocą załączonych gwoździ żłobkowanych.
Uwaga: Gwoździe należy koniecznie zamocować w wykonanych wcześniej
w tym celu otworach!
MOCOWANIE: Elementy pokrycia dachu PREFA zamocować za pomocą
dołączonych do zestawu gwoździ żłobkowanych (spełniających normy budowlane). W przypadku przekryć dachowych należy zastosować
odpowiednie dłuższe gwoździe żłobkowane PREFA. W miejscach wyeksponowanych należy odpowiednio zwiększyć ilość mocowań. Uwaga:
Korzystając z gwoździarek, należy zadbać, by gwoździe i ich właściwości
również spełniały odpowiednie normy. Szczególną uwagę należy zwrócić na
wartości wystrzeliwania, działanie karbu główek, jak również powierzchnię
i twardość.
BARIERA ŚNIEGOWA PRĘTOWA:
Barierę
śniegową
prętową
lub
haki
śniegowe
PREFA
należy zamontować zgodnie z
obowiązującymi
schematami
montażu w zależności od nachylenia dachu i obciążenia śniegiem.
Należy użyć wyłącznie barier
śniegowych PREFA.
ŁĄCZENIA I POŁĄCZENIA: Do wszystkich okładzin i kołnierzy w dachu
PREFA i fasadzie, należy ze
względu na trwałość koloru przez
lata, użyć wyłącznie kolorowej
taśmy aluminiowej PREFALZ o wymiarach 0,70 x 1000 mm i 0,70 x
650 mm.
OKŁADZINY I KOŁNIERZE Do wszystkich
okładzin i kołnierzy w dachu
Dach | fasada | solar
PREFA i fasadzie, należy ze względu na trwałość koloru przez lata, użyć
wyłącznie kolorowej taśmy aluminiowej PREFALZ o wymiarach 0,70 x 1000
mm i 0,70 x 650 mm.
NITOWANIE I PRZYKRĘCANIE: Wszystkie łączenia śrubowe lub nitowe w dachu lub
fasadzie PREFA - np. przy gąsiorze lub wywietrzniku kalenicowym - należy
wykonać za pomocą śrub nierdzewnych z podkładkami uszczelniającymi
(4,5/45 mm lub 4,5/60mm), dostępnych w takich samych kolorach, jak inne
elementy dachu lub za pomocą aluminiowych nitów patentowych PREFA,
wyposażonych w nierdzewny trzpień.
KOMPATYBILNOŚĆ MATERIAŁOWA: Należy chronić aluminium przed kontaktem
z elementami miedzianymi lub żelaznymi albo z wodą z nich spływającą.
Zwłaszcza w przypadku remontów trzeba pamiętać o wymianie pokrywy
kominowej, wykonanej z miedzi, na pokrywę aluminiową PREFA. Wykonując
połączenia z murem (wapno, beton), należy używać odpowiednich warstw
pośrednich.
AKCESORIA: Należy używać wyłącznie oryginalnych akcesoriów PREFA pod
groźbą utraty gwarancji.
05.2012| PL
NR OS. DATA
PREFA Aluminiumprodukte GmbH
WerkstraSSe 1, A-3182 Marktl
2012
PREFA Aluminiumprodukte GmbH
WerkstraSSe 1, A-3182 Marktl
2012
PREFA Aluminiumprodukte GmbH
WerkstraSSe 1, A-3182 Marktl
2012
EN 14783
Podparte na całej powierzchni aluminiowe elementy do pokryć dachowych i pokryć ściennych
EN 14782
Samonośne elementy pokryć dachowych i
pokryć ściennych z aluminium
DACHÓWKA KLASYCZNA PREFA
Grubość: 0,7mm, Powłoka: PP99, P. 10
EN 14782
Samonośne elementy pokryć ściennych z
aluminium
DACHÓWKA KLASYCZNA PREFA, DACHÓWKA ŁUPKOWA,
DACHÓWKA ROMB, FX.12, PŁYTKA ELEWACYJNA
ŁUPKOWA, ROMB ŚCIENNY
Grubość: 0,7mm, Powłoka: PP99, P.10
PALNOŚĆ: Klasa A1
PŁYTKI ELEWACYJNE ŁUPKOWE PREFA, ROMB ŚCIENNY, FX.12
Grubość: 0,7mm, Powłoka: PP99, P.10
PALNOŚĆ: Klasa A1
ODPORNOŚĆ NA DZIAŁANIE OGNIA ZEWNĘTRZNEGOĘTRZNY:
odpowiednia bez konieczności dalszych badań
ODPORNOŚĆ NA DZIAŁANIE OGNIA ZEWNĘTRZNEGO:
odpowiednia bez konieczności dalszych badań
OPÓR NA OBCIĄŻENIA PUNKTOWE:
odpowiednia bez konieczności dalszych badań
ODPORNOŚĆ NA DZIAŁANIE OGNIA ZEWNĘTRZNEGO:
odpowiednia bez konieczności dalszych badań
TRWAŁOŚĆ:
PP99, P.10 >20 µ <25
powlekane metodą coil-coating
TRWAŁOŚĆ:
PP99, P.10 >20 µ <25
powlekane metodą coil-coating
TRWAŁOŚĆ:
PP99, P.10 >20 µ <25
powlekane metodą coil-coating
PALNOŚĆ: Klasa A1
www.prefa.com
Dach: Pełne deskowanie (min. 24) z warstwą
rozdzielającą
Fasada: łacenie / pełne deskowanie (min. 24 mm), do
wyboru z warstwą rozdzielającą
Dach: Pełne deskowanie (min. 24) z warstwą
rozdzielającą
Fasada: łacenie / pełne deskowanie (min. 24 mm), do
wyboru z warstwą rozdzielającą
od 17° = ok. 29%
od 17° = ok. 31%
1800 x 158 mm
1800 x 158 mm
od prawej, dolnej strony (patrz. rys. 1 - wzór montażu)
od prawej, dolnej strony (patrz. rys. 1 - wzór montażu)
1400 x 420 mm
700 x 420 mm
WIELKOŚĆ ELEMENTU NA M2
1 szt. = 0,588 m² (ułożonej powierzchni)
1 szt. = 0,294 m² (ułożonej powierzchni)
PODSTAWOWE MOCOWANIE
Gwoździe: 5 szt. gwoździ żłobkowanych PREFA (28/25)
Gwoździe: 3 szt. gwoździ żłobkowanych PREFA (28/25)
PODKONSTRUKCJA
MINIMALNE NACHYLENIE
PAS OKAPOWY
KIERUNEK UŁOŻENIA
WIELKOŚĆ
WSKAZÓWKI MONTAŻOWE
(dotyczące montażu
dużych i małych
paneli)
2 kształty do zwykłego przesunięcia styku. Aby uzyskać indywidualny charakter na całym obszarze montażu
żaden rąbek kątowy (rąbek pionowy) nie powinien znaleźć się bezpośrednio nad innym.
W przypadku montażu FX.12 jako pokrycia dachu należy wykonać przesunięcie o minimum 220 mm.
Ułożenie od prawej do lewej.
WZÓR MONTAŻU - WAR. 1: Stosunek dużych i małych paneli FX.12 wynosi 2:1
W przypadku stosunku 2:1 udział powierzchni małych paneli FX.12 wynosi 20%
Podczas prac należy przestrzegać instrukcji montażu PREFA oraz typowych norm i przepisów bezpieczeństwa. Szczegółowe instrukcje
montażu z dokładnymi informacjami, cenniki wraz z programem akcesoriów, karty techniczne, wideo montażowe itd. można uzyskać
bezpośrednio w firmie PREFA lub u właściwego doradcy PREFA.
Rys.1
