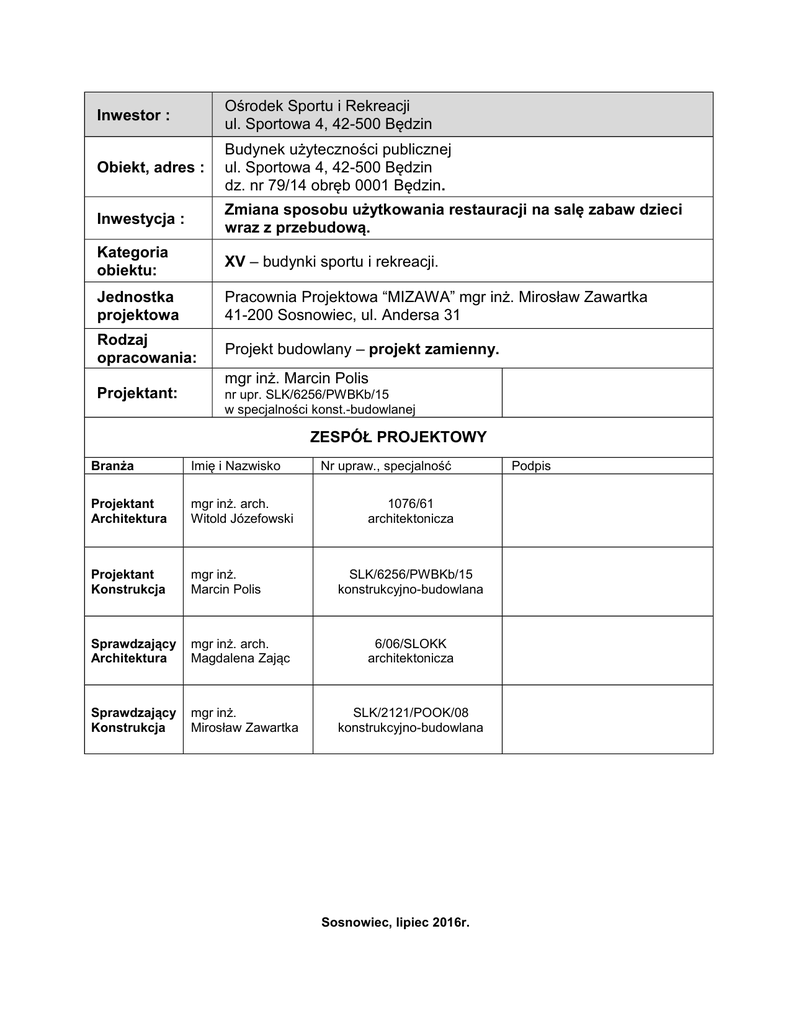

projekt budowlany zamienny

Inwestor :
Ośrodek Sportu i Rekreacji
ul. Sportowa 4, 42-500 Będzin
Obiekt, adres :
Budynek użyteczności publicznej
ul. Sportowa 4, 42-500 Będzin
dz. nr 79/14 obręb 0001 Będzin.
Inwestycja :
Zmiana sposobu użytkowania restauracji na salę zabaw dzieci
wraz z przebudową.
Kategoria
obiektu:
XV – budynki sportu i rekreacji.
Jednostka
projektowa
Pracownia Projektowa “MIZAWA” mgr inż. Mirosław Zawartka
41-200 Sosnowiec, ul. Andersa 31
Rodzaj
opracowania:
Projekt budowlany – projekt zamienny.
mgr inż. Marcin Polis
Projektant:
nr upr. SLK/6256/PWBKb/15
w specjalności konst.-budowlanej
ZESPÓŁ PROJEKTOWY
Branża
Imię i Nazwisko
Projektant
Architektura
mgr inż. arch.
Witold Józefowski
Projektant
Konstrukcja
mgr inż.
Marcin Polis
Sprawdzający
Architektura
mgr inż. arch.
Magdalena Zając
Sprawdzający
Konstrukcja
mgr inż.
Mirosław Zawartka
Nr upraw., specjalność
1076/61
architektonicza
SLK/6256/PWBKb/15
konstrukcyjno-budowlana
6/06/SLOKK
architektonicza
SLK/2121/POOK/08
konstrukcyjno-budowlana
Sosnowiec, lipiec 2016r.
Podpis
PROJEKT BUDOWLANY
2. ZAWARTOŚĆ DOKUMENTACJI:
1. Strona tytułowa.
2. Zawartość dokumentacji.
3. Podstawa opracowania.
4. Opis
wprowadzonych
zmian
do
projektu
pierwotnego
zatwierdzonego
pozwoleniem na budowę nr 426.2016 z dnia 23.05.2016r.
5. Opis istniejącego zagospodarowania terenu.
6. Ekspertyza techniczna istniejącego budynku z uwzględnieniem podłoża gruntowego.
7. Opis techniczny projektowanych zmian.
8. Technologia funkcjonowania.
9. Wytyczne planu bezpieczeństwa i ochrony zdrowia.
10. Załączniki.
11. Część rysunkowa.
Spis rysunków:
1. Plan sytuacyjny
6. Rzut parteru – projekt
7. Rzut piętra I – projekt
8. Rzut piętra II (antresola) – projekt
9. Elewacja północna – projekt
10. Zestawienie stolarki okiennej i drzwiowej – projekt
12. Rzut parteru – projekt - technologia
13. Rzut piętra I – projekt - technologia
1:500
1:50
1:50
1:50
1:100
1:100
1:100
1:100
Spis załączników:
Zał. 1 Oświadczenia Inwestora o prawie do dysponowania nieruchomością na cele
budowlane.
Zał. 2
Zaświadczenie o zgodności z miejscowym planem zagospodarowania
przestrzennego, przedmiotowego zamierzenia zmiany sposobu użytkowania
budynku. Pismo nr WRM.RSiR.6727.111.2016 z dnia 22.02.2016 wydane przez
Urząd Miejski w Będzinie, Wydział rozwoju Miasta.
Zał. 3 Postanowienie w sprawie wyrażenia zgody na zastosowanie alternatywnego
sposobu spełnienia wymagań bezpieczeństwa pożarowego w części budynku
przeznaczonego na bawialnię dla dzieci. Pismo nr WZ.5595.1.143.2016.WN z
dnia 23.06.2016 wydane przez: Śląski Komendant Wojewódzki Państwowej
Straży Pożarnej.
Zał. 4 Oświadczenia projektantów o zgodności projektu z obowiązującymi przepisami.
Zał. 5 Uprawnienia budowlane oraz zaświadczenia o przynależności do właściwej Izby
Zawodowej.
3. PODSTAWA OPRACOWANIA
3.1.
3.2.
3.3.
3.4.
3.5.
3.6.
3.7.
3.8.
Umowa - zlecenie zawarta z Inwestorem.
Szczegółowe uzgodnienia z Inwestorem.
Inwentaryzacja budowlana oraz wizja lokalna.
Zaświadczenie o zgodności z miejscowym planem zagospodarowania przestrzennego,
przedmiotowego zamierzenia zmiany sposobu użytkowania budynku. Pismo nr
WRM.RSiR.6727.111.2016 z dnia 22.02.2016 wydane przez Urząd Miejski w
Będzinie, Wydział rozwoju Miasta.
Miejscowy plan zagospodarowania przestrzennego miasta Będzin dla terenu
położonego przy ul. Sportowej zatwierdzony uchwałą nr XXIX/298/2012 Rady
Miejskiej Będzina z dnia 26 listopada 2012 r. (Dz. Urz. Woj. Śląskiego z dnia 8
stycznia 2013 r., poz. 161)
Postanowienie w sprawie wyrażenia zgody na zastosowanie alternatywnego sposobu
spełnienia wymagań bezpieczeństwa pożarowego w części budynku przeznaczonego
na bawialnię dla dzieci. Pismo nr WZ.5595.1.143.2016.WN z dnia 23.06.2016
wydane przez: Śląski Komendant Wojewódzki Państwowej Straży Pożarnej.
Mapa zasadnicza w skali 1:500.
Przepisy Prawa Budowlanego i obowiązujące normy.
4. OPIS
WPROWADZONYCH
ZMIAN
DO
PROJEKTU
PIERWOTNEGO
ZATWIERDZONEGO POZWOLENIEM NA BUDOWĘ NR 426.2016 Z DNIA
23.05.2016r.
-
Zaprojektowano dodatkowe wejście z zewnątrz budynku bezpośrednio do
pomieszczenia bawialni (nr 0.11);
Zaprojektowano pasy p.poż. pomiędzy pozostałymi, sąsiednimi częściami budynku;
Zaprojektowano dodatkowe schody wewnętrzne prowadzące z piętra I na poziom
antresoli;
Zaprojektowano dodatkowy hydrant na poziomie antresoli;
5. OPIS ISTNIEJĄCEGO ZAGOSPODAROWANIA TERENU.
5.1. Przedmiot inwestycji.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
5.2. Istniejący stan zagospodarowania działki.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
5.3. Projektowane zagospodarowanie działki, w tym urządzenia budowlane
związane z obiektem.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
5.4. Zestawienie powierzchni proj. części zagospodarowania działki.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
5.5. Dane informujące, czy działka lub teren, na którym jest projektowany obiekt
budowlany, są wpisane do rejestru zabytków oraz czy podlegają ochronie na
podstawie ustaleń miejscowego planu zagospodarowania przestrzennego.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
5.6. Dane określające wpływ eksploatacji górniczej na działkę lub teren
zamierzenia budowlanego, znajdującego się w granicach terenu górniczego.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
5.7. Informacje i dane o charakterze i cechach istniejących i przewidywanych
zagrożeń dla środowiska oraz higieny i zdrowia użytkowników
projektowanych obiektów budowlanych i ich otoczenia w zakresie zgodnym
z przepisami odrębnymi.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
5.8. Warunki geologiczne – terenowo gruntowe.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r..
5.9. Inne konieczne dane wynikające ze specyfiki, charakteru
skomplikowania obiektu budowlanego lub robót budowlanych.
i stopnia
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
6. EKSPERTYZA TECHNICZNA ISTNIEJĄCEGO BUDYNKU
Z UWZGLĘDNIENIEM PODŁOŻA GRUNTOWEGO.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
7. OPIS TECHNICZNY PROJEKTOWANYCH ZMIAN.
7.1. Przedmiot opracowania.
Celem opracowania jest zmiana sposobu użytkowania restauracji na salę zabaw dzieci
wraz z przebudową. Inwestycja dotyczy budynku usytuowanego w Będzinie przy
ul. Sportowej 4, dz. nr 79/14 obręb 0001 Będzin.
Projektuje się roboty wymagające pozwolenia na budowę:
- wykonanie nowych, dodatkowych schodów prowadzących na poziom antresoli.
- pozostałe składowe bez zmian do projektu budowlanego zatwierdzonego pozwoleniem
na budowę nr 426.2016 z dnia 23.05.2016r.
Projektuje się także roboty nie wymagające pozwolenia na budowę:
- wykonanie pasów p.poż szerokości 2m z wełny skalnej, w miejscach wskazanych w
dokumentacji rysunkowej;
- wykonanie nowych hydrantów na piętrze I i antresoli;
7.2. Przeznaczenie i program użytkowy oraz jego charakterystyczne parametry
techniczne.
Dane liczbowe budynku istniejącego:
Powierzchnia użytkowa Parter:
0.1 – KOMUNIKACJA
0.2 – SCHODY
0.3 – POMIESZCZENIE GOSPODARCZE
0.4 – POMIESZCZENIE GOSPODARCZE
0.5 – TOALETA
0.6 – TOALETA
0.7 – PRZEDSIONEK
0.8 – KOMUNIKACJA
0.9 – POMIESZCZENIE GOSPODARCZE
0.10 – POMIESZCZENIE GOSPODARCZE
0.11 – TOALETA
0.12 – PRZEDSIONEK
0.13 – PRZEDSIONEK
0.14 – SCHODY
0.15 – KOMUNIKACJA
razem:
- 49,95 m2
- 6,25 m2
- 9,21 m2
- 6,86 m2
- 4,06 m2
- 1,09 m2
- 1,48 m2
- 4,87 m2
- 7,53 m2
- 49,75 m2
- 0,99 m2
- 4,19 m2
- 8,42 m2
- 8,02 m2
- 5,48 m2
168,15 m2
Powierzchnia użytkowa Piętro I:
1.1 – SCHODY
1.2 – POMIESZCZENIE GOSPODARCZE
1.3 – POMIESZCZENIE GOSPODARCZE
1.4 – KOMUNIKACJA
1.5 – POMIESZCZENIE GOSPODARCZE
1.6 – POMIESZCZENIE GOSPODARCZE
1.7 – PRZEDSIONEK
- 4,55 m2
- 192,85 m2
- 35,27 m2
- 8,21 m2
- 1,65 m2
- 2,54 m2
- 2,84 m2
1.8 – POMIESZCZENIE GOSPODARCZE
1.9 – POMIESZCZENIE GOSPODARCZE
1.10 – KOMUNIKACJA
1.11 – TOALETA
1.12 – PRZEDSIONEK
1.13 – PRZEDSIONEK
1.14 – TOALETA
1.15 – TOALETA
1.16 – PRZEDSIONEK
1.17 – KOMUNIKACJA
1.18 – POMIESZCZENIE GOSPODARCZE
1.19 – SCHODY
razem:
Powierzchnia użytkowa Piętro II:
2.1 – SCHODY
2.2 – ANTRESOLA
razem:
Powierzchnia użytkowa ogółem:
- 3,31 m2
- 8,74 m2
- 9,91 m2
- 1,48 m2
- 4,04 m2
- 3,18 m2
- 1,12 m2
- 1,14 m2
- 6,72 m2
- 2,62 m2
- 1,00 m2
- 3,02 m2
294,20 m2
- 6,22 m2
- 104,24 m2
110,46 m2
- 572,81m2
Dane liczbowe budynku po przebudowie:
Powierzchnia użytkowa Parter:
0.1 – KOMUNIKACJA
0.2 – RECEPCJA
0.3 – SCHODY
0.4 – POMIESZCZENIE NA ŚRODKI CZYSTOŚCI
0.5 – WÓZKOWNIA
0.6 – SZATNIA
0.7 – SUSZARNIA
0.8 – WC DLA OS. NIEPEŁNOSPRAWNYCH/POK.
DLA MATKI Z DZIECKIEM
0.9 – TOALETA
0.10 – PRZEDSIONEK
0.11 – BAWIALNIA DZIECI 0-6
0.12 – TOALETA PERSONELU
0.13 – POM. SOCJALNE
0.14 – SCHODY
0.15 – KOMUNIKACJA
razem:
- 4,06 m2
- 1,09 m2
- 1,48 m2
- 62,56 m2
- 5,18 m2
- 8,42 m2
- 8,02 m2
- 5,48 m2
169,29 m2
Powierzchnia użytkowa Piętro I:
1.1 – SCHODY
1.2 – BAWIALNIA DZIECI 4-12
1.3 – KAWIARNIA , FAST FOOD
1.4 – ZAPLECZE
- 4,55 m2
- 223,68 m2
- 9,05 m2
- 8,22 m2
- 27,59 m2
- 3,51 m2
- 6,25 m2
- 4,44 m2
- 4,54 m2
- 19,20 m2
- 7,47 m2
1.5 – KOMUNIKACJA
1.6 – POMIESZCZENIE NA ŚRODKI CZYSTOŚCI
1.7 – POMIESZCZENIE UŻYTKOWE
1.8 – KOMUNIKACJA
1.9 – KOMUNIKACJA
1.10 – TOALETA
1.11 – PRZEDSIONEK
1.12 – PRZEDSIONEK
1.13 – TOALETA
1.14 – TOALETA
1.15 – PRZEDSIONEK
1.16 – KOMUNIKACJA
1.17 – SCHODY
1.18 – SCHODY
razem:
Powierzchnia użytkowa Piętro II:
2.1 – SCHODY
2.2 – ANTRESOLA
2.3 – SCHODY
razem:
Powierzchnia użytkowa ogółem:
- 2,83 m2
- 3,31 m2
- 8,74 m2
- 4,21 m2
- 5,43 m2
- 1,48 m2
- 4,04 m2
- 3,18 m2
- 1,12 m2
- 1,14 m2
- 6,72 m2
- 3,76 m2
- 3,02 m2
- 3,02 m2
297,50 m2
- 6,22 m2
- 104,24 m2
- 6,22 m2
116,68 m2
- 583,47 m2
Parametry charakterystyczne budynku (po przebudowie):
Powierzchnia zabudowy:
Powierzchnia użytkowa:
Kubatura obiektu:
Długość:
Szerokość:
Wysokość:
- 364,47m2 - bez zmian do stanu ist.
- 583,47 m2
- 2096,08 m3 - bez zmian do st. ist.
- 24,33 m - bez zmian do stanu ist.
- 15,63 m - bez zmian do stanu ist.
- 10,37 m - bez zmian do stanu ist.
7.3. Forma architektoniczna i funkcja.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
7.4. Rozbiórka.
Do demontażu lub rozbiórki przewidziano:
- część ocieplenia w miejscu planowanych niepalnych pasów szer. 2m EI60 z wełny
skalnej;
- część balustrady na antresoli w miejscu planowanych schodów wewnętrznych.
pozostałe składowe bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na
budowę nr 426.2016 z dnia 23.05.2016r.
7.5.
Demontaż stolarki okiennej i drzwiowej.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
7.6.
Demontaż ścian wewnętrznych działowych.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
7.7.
Rozbiórka podokienników.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
7.8.
Wykonanie pasów elewacyjnych p.poż.
W miejscach wskazanych w dokumentacji rysunkowej należy wykonać pasy p.poż
szerokości 2m. Pasy należy wykonać z wełny skalnej gr. 15cm z wykończeniem od
zewnątrz tynkiem cienkowarstwowym silikonowym. Płyty wełny mineralnej
mocować do elewacji z zastosowaniem kleju systemowego oraz łączników
mechanicznych z trzpieniem stalowym.
7.9.
Wykonanie schodów prowadzących na poziom antresoli.
Projektowane schody prowadzące z poziomu piętra I na poziom antresoli należy
wykonać w konstrukcji stalowej wg rysunków wykonawczych (oddzielne
opracowanie). Główne gabaryty schodów i spoczników pokazano na rysunkach
graficznych opracowania. Schody należy zabezpieczyć do klasy odporności ogniowej
min R30.
7.10.
Wykonanie nadproży stalowych.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
7.11. Montaż nowej stolarki okiennej i drzwiowej.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
7.12. Wykonanie nowych ścian wewnętrznych.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
7.13. Montaż urządzeń zabawowych.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
7.14.
Prace wykończeniowe wewnętrzne
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
7.14.1. Gruntowanie.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
7.14.2. Malowanie.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r..
7.15. Obudowanie balustrad.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
7.16. Remont posadzek.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
7.17. Dostępność osobom niepełnosprawnym.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
7.18. Podstawowe dane technologiczne oraz współzależności urządzeń i wyposażenia
związanego z przeznaczeniem obiektu i jego rozwiązaniami budowlanymi.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
7.19.
Rozwiązania obiektu liniowego.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
7.20. Rozwiązania zasadniczych elementów wyposażenia budowlano-instalacyjnego,
zapewniające użytkowanie obiektu budowlanego zgodnie z przeznaczeniem.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
7.21. Rozwiązania i sposób funkcjonowania zasadniczych urządzeń instalacji
technicznych, w tym przemysłowych i ich zespołów tworzących całość technicznoużytkową, decydującą o podstawowym przeznaczeniu obiektu budowlanego, w tym
charakterystykę i odnośne parametry instalacji i urządzeń technologicznych,
mających wpływ na architekturę, konstrukcję, instalacje i urządzenia techniczne
związane z tym obiektem.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
7.22. Charakterystyka energetyczna budynku, opracowaną zgodnie z przepisami
wydanymi na podstawie art. 15 ustawy z dnia 29 sierpnia 2014 r. o charakterystyce
energetycznej budynków (Dz. U. poz. 1200 oraz z 2015 r. poz. 151), określającą w
zależności od potrzeb:
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
7.23. Analiza możliwości racjonalnego wykorzystania, o ile są dostępne techniczne,
środowiskowe i ekonomiczne możliwości, wysokoefektywnych systemów
alternatywnych zaopatrzenia w energię i ciepło, do których zalicza się
zdecentralizowane systemy dostawy energii oparte na energii ze źródeł
odnawialnych, kogenerację, ogrzewanie lub chłodzenie lokalne lub blokowe, w
szczególności, gdy opiera się całkowicie lub częściowo na energii ze źródeł
odnawialnych, w rozumieniu przepisów Prawa energetycznego, oraz pompy ciepła,
określającą:
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
7.24. Dane techniczne obiektu budowlanego charakteryzujące wpływ obiektu
budowlanego na środowisko i jego wykorzystywanie oraz na zdrowie ludzi i obiekty
sąsiednie.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
7.25. Warunki ochrony przeciwpożarowej.
Warunki ochrony przeciwpożarowej dla budynku należy spełnić zgodnie z wykonaną
ekspertyzą techniczną z zakresu ochrony przeciwpożarowej w zakresie innego sposobu
spełnienia wymogów przepisów techniczno-budowlanych przy zmianie sposobu
użytkowania budynku użyteczności publicznej na bawialnię dla dzieci oraz wydanym
postanowieniem w sprawie wyrażenia zgody na zastosowanie alternatywnego sposobu
spełnienia wymagań bezpieczeństwa pożarowego w części budynku przeznaczonego na
bawialnię dla dzieci.
Zgodnie z rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 2
grudnia 2015 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony
przeciwpożarowej (Dz. U. z 2015r. poz. 2117) ustala się warunki ochrony
przeciwpożarowej.
7.25.1. Powierzchnia, wysokość i liczba kondygnacji.
liczba kondygnacji nadziemnych – 2 + antresola,
liczba kondygnacji podziemnych – 0,
wysokość budynku – do 12 m (niski - N),
kubatura - 2096,08 m3,
powierzchnia użytkowa strefy pożarowej - 574,23 m2,
powierzchnia zabudowy – 364,47 m2,
7.25.2. Charakterystyka zagrożenia pożarowego, w tym parametry pożarowe
materiałów niebezpiecznych pożarowo, zagrożenia wynikające z procesów
technologicznych oraz w zależności od potrzeb charakterystykę pożarów przyjętych
do celów projektowych.
Nie przewiduje się składowania materiałów niebezpiecznych pożarowo w rozumieniu
przepisów przeciwpożarowych tj. rozporządzenia Ministra Spraw Wewnętrznych
i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej
budynków, innych obiektów budowlanych i terenów (Dz. U. z 2010r. Nr 109, poz. 719).
W budynku przewiduje się standardowe materiały w zakresie wyposażenia wnętrz oraz
umeblowania z materiałów palnych. W pomieszczeniach dla dzieci zabawki
i wyposażenie z tworzyw sztucznych i drewna.
7.25.3. Informacja o kategorii zagrożenia ludzi oraz przewidywanej liczbie osób na
każdej kondygnacji i w pomieszczeniach, których drzwi ewakuacyjne powinny
otwierać się na zewnątrz pomieszczeń.
Strefa pożarowa zaklasyfikowana do ZL II kategorii zagrożenia ludzi. Bawialnia na
piętrze dla ponad 30 osób (52osoby).
7.25.4. Przewidywana gęstość obciążenia ogniowego.
Nie określa się wielkości obciążenia ogniowego dla pomieszczeń zaliczonych do
kategorii zagrożenia ludzi – ZL. Dla pomieszczeń pomocniczych i technicznych gęstość
obciążenia ogniowego do 500 MJ/m2.
7.25.5. Ocena zagrożenia wybuchem.
W budynku nie występują pomieszczenia zagrożone wybuchem. Nie określono także
stref zagrożenia wybuchem.
7.25.6. Klasa odporności pożarowej budynku oraz klasę odporności ogniowej i
stopień rozprzestrzeniania ognia elementów budowlanych.
Budynek spełnia wymagania dla klasy „C” odporności pożarowej ( wszystkie elementy
nierozprzestrzeniające ognia).
Wymagana klasa odporności ogniowej elementów budynku dla klasy „C”:
główna konstrukcja nośna – R60 (NRO); budynek wykonany w konstrukcji tradycyjnej
murowanej– warunek spełniony,
konstrukcja dachu – R15 (NRO); budynek kryty stropodachem żelbetowym– warunek
spełniony,
strop – REI60 (NRO); stropy żelbetowe - warunek spełniony,
ściana zewnętrza – EI30 (NRO); ściany zewnętrzne murowane z cegły pełnej– warunek
spełniony,
ściana wewnętrzna – EI15 (NRO); ściany wewnętrzne murowane - warunek spełniony,
przekrycie dachu – RE15 (NRO); stropodach żelbetowy – warunek spełniony,
NRO - nierozprzestrzeniające ognia.
7.25.7. Podział obiektu na strefy pożarowe i strefy dymowe.
Bawialnia stanowi odrębną strefę pożarową w stosunku do pozostałej części budynku.
6.25.8. Informacja o usytuowaniu z uwagi na bezpieczeństwo pożarowe, w tym o
odległości od obiektów sąsiadujących.
Budynek przylega ścianą pełną spełniającą parametry REI 120 do budynku Ośrodka
Sportu i Rekreacji w Będzinie. Brak z pozostałych stron budynków/zabudowań
w odległości mniejszej niż 20 m.
7.25.9. Informacja o warunkach i strategii ewakuacji ludzi lub ich uratowania w
inny sposób.
W budynku znajdują się dwie klatki schodowe. Jedna z nich służy do komunikacji
między pomieszczeniem socjalnym na parterze a częścią socjalna na piętrze. Klatka ta
została obudowana ścianami i zamknięta drzwiami. Na klatce brak samoczynnego
urządzenia służącego do usuwania dymu. Biegi klatki schodowej posiadają szerokość 1,0
m, spoczniki – szerokość 1,0 m. Drzwi wyjściowe z klatki schodowej o szerokości
0,8+0,5 m. Z uwagi na brak pomieszczeń przeznaczonych na pobyt ludzi klatka ta nie
służy do ewakuacji.
Druga klatka schodowa łącząca salę zabaw na piętrze z pomieszczeniami na parterze. Są
to schody trójbiegowe. Klatka ta nie została obudowana ścianami i zamknięta drzwiami.
Na klatce brak samoczynnego urządzenia służącego do usuwania dymu. Biegi klatki
schodowej posiadają szerokość 1,2 m, spoczniki – szerokość 1,3 m. Schody te nie służą
do ewakuacji - służą do komunikacji wewnętrznej.
Z każdej kondygnacji budynku zapewniono bezpośrednie wyjścia na zewnątrz budynku.
Ewakuacja w lokalu odbywa się przez nie więcej niż 3 pomieszczenia. Długość przejścia
ewakuacyjnego do 40 m – zachowana.
Na poziomie parteru wyjście bezpośrednio na zewnątrz poprzez wiatrołap zamykany
obustronnie drzwiami dwuskrzydłowymi o szerokości o szerokości 0,9+0,8 m.
Dodatkowo w ramach przebudowy zaprojektowano drzwi z sali dla dzieci (bawialni)
prowadzące bezpośrednio na zewnątrz budynku – z każdego miejsca zapewniono dwa
alternatywne kierunki przejścia ewakuacyjnego.
Na poziomie piętra zapewniono dwa wyjścia bezpośrednio na zewnątrz budynku
oddalone od siebie o ponad 5m. Jedno z wyjść zamykane drzwiami o szerokości 0,9m
otwieranymi na zewnątrz pomieszczenia. Drugie z wyjść zamykane drzwiami
dwuskrzydłowymi o szerokości w świetle 1,77m otwieranymi na zewnątrz
pomieszczenia. Wyjścia te prowadzą na otwarty taras a następnie schodami
zewnętrznymi na poziom przyległego terenu. Pomieszczenia bawialni zostaną
wyposażone w awaryjne oświetlenie ewakuacyjne, jako rozwiązanie ponadnormatywne.
W całej bawialni, jak również na antresoli aranżacja urządzeniami zabawowymi zostanie
wykonana w ten sposób, aby została zapewniona szerokość przejścia ewakuacyjnego
minimum 0,9 m oraz dostęp i widoczność każdego z wyjść ewakuacyjnych.
Z przestrzeni bawialni na piętrze wyodrębniona została również antresola. Na antresoli
przewiduje się przebywanie maksymalnie 20 osób (czasowo te same osoby
z pomieszczenia bawialni). Część antresoli będzie wykorzystana jako element większej
instalacji służącej zabawie dzieci – zjeżdżalnie. Na antresole prowadzą schody stalowe,
które zostały zabezpieczone farba ogniochronną do klasy R30 odporności ogniowej.
Szerokość biegu schodów i spocznika wynosi odpowiednio 1,2 i 1,5m. Dla zapewnienia
odpowiednich warunków ewakuacji z antresoli w ramach przebudowy przewidziano
dodatkowe schody z drugiej jej strony, tak aby z każdego miejsca na antresoli były dwa
alternatywne kierunki przejścia ewakuacyjnego.
7.25.10. Informacja o sposobie zabezpieczenia przeciwpożarowego instalacji
użytkowych.
wentylacja – grawitacyjna,
ogrzewcza – wymiennik ciepła z miejskiej sieci Tauron Ciepło,
elektroenergetyczna z przeciwpożarowym wyłącznikiem prądu. Oznakowanie
przeciwpożarowego wyłącznika prądu należy wykonać zgodnie z wymaganiami Polskiej
Normy PN-N-01256-4,
odgromowej – ochrona podstawowa,
7.25.11. Dobór urządzeń przeciwpożarowych w obiekcie.
Zgodnie z obowiązującymi przepisami przeciwpożarowymi i techniczno-budowlanymi,
a także zgodnie z koncepcją bezpieczeństwa budynku opisaną w ekspertyzie technicznej
w celu zapewnienia odpowiedniego poziomu bezpieczeństwa pożarowego strefę
pożarową bawialni należy wyposażyć w następujące urządzenia przeciwpożarowe:
system sygnalizacji pożarowej wykonany w oparciu o PKN-CEN/TS 54-14 Systemy
sygnalizacji pożarowej Część 14: Wytyczne planowania, projektowania, instalowania,
odbioru, eksploatacji i konserwacji i zaprojektowany w sposób umożliwiający 1
stopniowe alarmowanie całej strefy pożarowej,
instalację awaryjnego oświetlenia ewakuacyjnego – jako rozwiązanie ponadnormatywne:
instalacja ta zostanie wykonana zgodnie z postanowieniami PN-EN 1838:2013-11
Zastosowanie oświetlenia. Oświetlenie awaryjne i PN-EN 50172:2005 Systemy
awaryjnego oświetlenia ewakuacyjnego. Czas działania awaryjnego oświetlenia
ewakuacyjnego powinien wynosić co najmniej 60 min. Natężenie światła co najmniej 1
lx, lampy posiadać będą funkcję auto-test.
instalację wodociągową przeciwpożarową- budynek zostanie wyposażony w hydranty
wewnętrzne 25 z wężem półsztywnym (długości 30 m) o wydajności 1 dm3/s każdy –
hydranty powinny swym zasięgiem pokrywać w poziomie całą powierzchnię chronionej
strefy pożarowej (wraz z antresolą). Przewody instalacji, z której pobiera się wodę do
celów przeciwpożarowych powinny zostać wykonane z materiałów niepalnych. Należy
zapewnić możliwość poboru wody z co najmniej dwóch sąsiednich hydrantów
jednocześnie. Czas działania hydrantów wewnętrznych wynosić będzie co najmniej
jedną godzinę. Miejsca lokalizacji hydrantów wewnętrznych zostaną oznakowane
zgodnie z wymaganiami Polskiej Normy PN-EN ISO 7010:2012
przeciwpożarowy wyłącznik prądu zlokalizowany w pobliżu wejścia głównego do
budynku.
Wszystkie urządzenia przeciwpożarowe zostaną wykonane na podstawie projektów
uzgodnionych z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych.
7.25.12. Wyposażenie w gaśnice.
Budynek zostanie wyposażony w gaśnice proszkowe ABC w ilości podwójnej
w stosunku do normatywu – jedna jednostka masy środka gaśniczego przypadać będzie
na 50 m2 strefy pożarowej. Lokalizacja i oznakowanie gaśnic zgodnie z wymaganiami
przepisów w tym zakresie tj. rozporządzenia Ministra Spraw Wewnętrznych
i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej
budynków, innych obiektów budowlanych i terenów (Dz. U. z 2010r. Nr 109, poz. 719)
oraz Polskimi Normami.
7.25.13. Informacja o przygotowaniu obiektu budowlanego i terenu do prowadzenia
działań ratowniczo-gaśniczych, a w szczególności informacje o drogach
pożarowych, zaopatrzeniu w wodę do zewnętrznego gaszenia pożaru oraz o sprzęcie
służącym do tych działań.
Do budynku wymaga się doprowadzenie drogi pożarowej. Istniejąca droga pożarowa
spełnia wymagania dla dróg pożarowych - przebiega wzdłuż dłuższego boku budynku w
odległości 5-15 m i umożliwia przejazd zakończony rondem (umożliwiające zawrócenie
pojazdu pożarniczego). Droga pożarowa posiada szerokość nie mniejszą niż 4 m. Droga
pożarowa połączona jest z budynkiem utwardzonym dojściem o długości nie większej
niż 30 m i szerokości co najmniej 1,5 m, prowadzącym do wejść umożliwiających
dostęp do każdej ze stref pożarowych. Droga pożarowa umożliwia przejazd pojazdów o
nacisku osi na nawierzchnię jezdni co najmniej 100 kN (kiloniutonów).
Pomiędzy drogą i ścianą budynku nie występują stałe elementy zagospodarowania terenu
lub drzewa i krzewy o wysokości przekraczającej 3 m, uniemożliwiające dostęp do
elewacji budynku za pomocą podnośników i drabin mechanicznych.
Dla budynku niezbędna ilość wody do zewnętrznego gaszenia pożaru wynosi
10 dm3/s. W/w ilość zapewni hydrant zewnętrzny DN80 usytuowany w odległości 23 m
od budynku przy ul. Sportowej, hydrant zaznaczono na planie zagospodarowania terenu.
7.26. Informacja o obszarze oddziaływania obiektu.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
8. TECHNOLOGIA FUNKCJONOWANIA.
Bez zmian do projektu budowlanego zatwierdzonego pozwoleniem na budowę
nr 426.2016 z dnia 23.05.2016r.
UWAGI KOŃCOWE:
Całość robót należy wykonywać zgodnie z dokumentacją projektową, sztuką budowlaną,
aktualnie obowiązującymi przepisami, pod nadzorem osób posiadających odpowiednie
uprawnienia oraz zgodnie z zasadami BHP.
Wszystkie materiały użyte do zabudowy muszą posiadać aktualne świadectwa lub
aprobaty techniczne ITB.
Wszystkie wymiary należy sprawdzić na budowie przed przystąpieniem do prac
budowlanych. Przed zamówieniem stolarki wszystkie wymiary, liczbę elementów,
rodzaj ze względu na typ otwarcia należy sprawdzić na budowie.
9. WYTYCZNE PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA.
Rodzaj opracowania :
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA
I OCHRONY ZDROWIA
Nazwa i adres
obiektu
budowlanego :
Budynek użyteczności publicznej
ul. Sportowa 4, 42-500 Będzin
dz. nr 79/14 obręb 0001 Będzin.
Inwestor :
Ośrodek Sportu i Rekreacji
ul. Sportowa 4, 42-500 Będzin
Autor opracowania :
mgr inż. Marcin Polis
upr. bud. nr SLK/6256/PWBKb/15
ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO ORAZ
KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW:
Przed przystąpieniem do prac należy przygotować zaplecze socjalne dla
pracowników w miejscu wyznaczonym przez Inwestora.
Teren placu budowy wydzielić należy ogrodzeniem i oznaczyć zgodnie z
przepisami.
Celem opracowania jest jest zmiana sposobu użytkowania istniejącej restauracji na
salę zabaw dzieci wraz z przebudową. Inwestycja dotyczy budynku usytuowanego
w Będzinie przy ul. Sportowej 4, dz. nr 79/14 obręb 0001 Będzin.
WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH:
Na przedmiotowej działce nr ew. 79/14 obręb 0001 Będzin zlokalizowany jest
przedmiotowy budynek użyteczności publicznej, jeden budynek przyległy od
strony wschodniej do przedmiotowego budynku oraz nieczynne obiekty
budowlane (baseny, zjeżdżalnie), pozostała część działki wolna od zabudowy.
WSKAZANIE ELEMENTÓW ZAGOSPODAROWANIA DZIAŁKI KTÓRE MOGĄ
STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI:
Przy pracach na wysokości niezbędne jest ustawienie rusztowań które muszą być
zabezpieczone przed upadkiem narzędzi i ewentualnych materiałów budowlanych.
Teren prac musi być odpowiednio oznaczony i zabezpieczony przed dostępem
osób nieupoważnionych.
Powierzchnia terenu nie stwarza zagrożenia.
WSKAZANIE
DOTYCZĄCE
PRZEWIDYWANYCH
ZAGROŻEŃ
WYSTĘPUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH,
OKREŚLAJĄCE SKALĘ I RODZAJE ZAGROŻEŃ ORAZ MIEJSCE I CZAS ICH
WYSTĘPOWANIA:
- Prace budowlane należy prowadzić z zachowaniem przepisów BHP.
- Prace na wysokości większej niż 5m winny być wykonywane przez pracowników
uprawnionych do prac na wysokości.
- Rusztowania powinny być zabezpieczone przed upadkiem z wysokości.
-Należy zapewnić wykonanie prac przez uprawnionych wykonawców
posiadających specjalistyczny sprzęt.
WSKAZANIE SPOSOBU PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW
PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE
NIEBEZPIECZNYCH:
Przed przystąpieniem do robót budowlanych pracownicy powinni zostać
przeszkoleni przez uprawnioną osobę do prowadzenia prac w przedmiotowym
zakresie.
WSKAZANIE
ŚRODKÓW
TECHNICZNYCH
I
ORGANIZACYJNYCH,
ZAPOBIEGAJĄCYCH
NIEBEZPIECZEŃSTWOM
WYNIKAJĄCYM
Z
WYKONYWANIA ROBÓT BUDOWLANYCH W STREFACH SZCZEGÓLNEGO
ZAGROŻENIA ZDROWIA LUB W ICH SĄSIEDZTWIE, W TYM
ZAPEWNIAJĄCYCH
BEZPIECZNĄ
I
SPRAWNĄ
KOMUNIKACJĘ,
UMOŻLIWIAJĄCĄ SZYBKĄ EWAKUACJĘ NA WYPADEK POŻARU, AWARI I
INNYCH ZAGROŻEŃ:
- informację o sposobie prowadzenia instruktażu pracowników przed wykonywaniem
robót szczególnie niebezpiecznych, w tym określenie postępowania w przypadku
wystąpienia zagrożenia, konieczność stosowania przez pracowników środków ochrony
indywidualnej, zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi
przez wyznaczone w tym celu osoby,
- określenie sposobu przechowywania i przemieszczania materiałów, wyrobów, substancji
oraz preparatów na terenie budowy,
- wskazanie miejsca przechowywania dokumentacji budowy oraz dokumentów
niezbędnych do prawidłowej eksploatacji maszyn i urządzeń technicznych.
WITOLD JÓZEFOWSKI
(imię i nazwisko)
1076/61
(nr uprawnień)
SL-0722
(nr członkowski izby zawodowej)
Oświadczenie
Projektanta lub osoby sprawdzającej projekt budowlany.
Zgodnie z art.20 ust.4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane (t.j. Dz. U. z 2013 r. poz.
1409, z 2014 r. poz. 40, 768, 822, 1133, 1200, z 2015 r. poz. 151, 200, 443, 528, 774, 1165,
1265, 1549, 1642, 1777)) niniejszym oświadczam, że projekt budowlany :
ZMIANA SPOSOBU UŻYTKOWANIA RESTAURACJI NA SALĘ
ZABAW DZIECI WRAZ Z PRZEBUDOWĄ.
ul. Sportowa 4, 42-500 Będzin
(dz. nr 79/14 obręb 0001 Będzin)
( podać nazwę projektu budowlanego i adres inwestycji )
Sporządzony w dniu
Lipiec 2016r.
dla :
Ośrodek Sportu i Rekreacji
ul. Sportowa 4, 42-500 Będzin
( podać nazwę inwestora)
został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
…........…………………….
( pieczęć wraz z podpisem )
Lipiec 2016r.
(data)
MAGDALENA ZAJĄC
(imię i nazwisko)
6/06/SLOKK
(nr uprawnień)
SL-1155
(nr członkowski izby zawodowej)
Oświadczenie
Projektanta lub osoby sprawdzającej projekt budowlany.
Zgodnie z art.20 ust.4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane (t.j. Dz. U. z 2013 r. poz.
1409, z 2014 r. poz. 40, 768, 822, 1133, 1200, z 2015 r. poz. 151, 200, 443, 528, 774, 1165,
1265, 1549, 1642, 1777)) niniejszym oświadczam, że projekt budowlany :
ZMIANA SPOSOBU UŻYTKOWANIA RESTAURACJI NA SALĘ
ZABAW DZIECI WRAZ Z PRZEBUDOWĄ.
ul. Sportowa 4, 42-500 Będzin
(dz. nr 79/14 obręb 0001 Będzin)
( podać nazwę projektu budowlanego i adres inwestycji )
Sporządzony w dniu
Lipiec 2016r.
dla :
Ośrodek Sportu i Rekreacji
ul. Sportowa 4, 42-500 Będzin
( podać nazwę inwestora)
został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
…........…………………….
( pieczęć wraz z podpisem )
Lipiec 2016r.
(data)
MARCIN POLIS
(imię i nazwisko)
SLK/6256/PWBKb/15
(nr uprawnień)
SLK/BO/9555/16
(nr członkowski izby zawodowej)
Oświadczenie
Projektanta lub osoby sprawdzającej projekt budowlany.
Zgodnie z art.20 ust.4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane (t.j. Dz. U. z 2013 r. poz.
1409, z 2014 r. poz. 40, 768, 822, 1133, 1200, z 2015 r. poz. 151, 200, 443, 528, 774, 1165,
1265, 1549, 1642, 1777)) niniejszym oświadczam, że projekt budowlany :
ZMIANA SPOSOBU UŻYTKOWANIA RESTAURACJI NA SALĘ
ZABAW DZIECI WRAZ Z PRZEBUDOWĄ.
ul. Sportowa 4, 42-500 Będzin
(dz. nr 79/14 obręb 0001 Będzin)
( podać nazwę projektu budowlanego i adres inwestycji )
Sporządzony w dniu
Lipiec 2016r.
dla :
Ośrodek Sportu i Rekreacji
ul. Sportowa 4, 42-500 Będzin
( podać nazwę inwestora)
został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
…........…………………….
( pieczęć wraz z podpisem )
Lipiec 2016r.
(data)
MIROSŁAW ZAWARTKA
(imię i nazwisko)
SLK/2121/POOK/08
(nr uprawnień)
SLK/BO/5696/08
(nr członkowski izby zawodowej)
Oświadczenie
Projektanta lub osoby sprawdzającej projekt budowlany.
Zgodnie z art.20 ust.4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane (t.j. Dz. U. z 2013 r. poz.
1409, z 2014 r. poz. 40, 768, 822, 1133, 1200, z 2015 r. poz. 151, 200, 443, 528, 774, 1165,
1265, 1549, 1642, 1777)) niniejszym oświadczam, że projekt budowlany :
ZMIANA SPOSOBU UŻYTKOWANIA RESTAURACJI NA SALĘ
ZABAW DZIECI WRAZ Z PRZEBUDOWĄ.
ul. Sportowa 4, 42-500 Będzin
(dz. nr 79/14 obręb 0001 Będzin)
( podać nazwę projektu budowlanego i adres inwestycji )
Sporządzony w dniu
Lipiec 2016r.
dla :
Ośrodek Sportu i Rekreacji
ul. Sportowa 4, 42-500 Będzin
( podać nazwę inwestora)
został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
…........…………………….
( pieczęć wraz z podpisem )
Lipiec 2016r.
(data)
