Zwężki pomiarowe _czerwiec 20

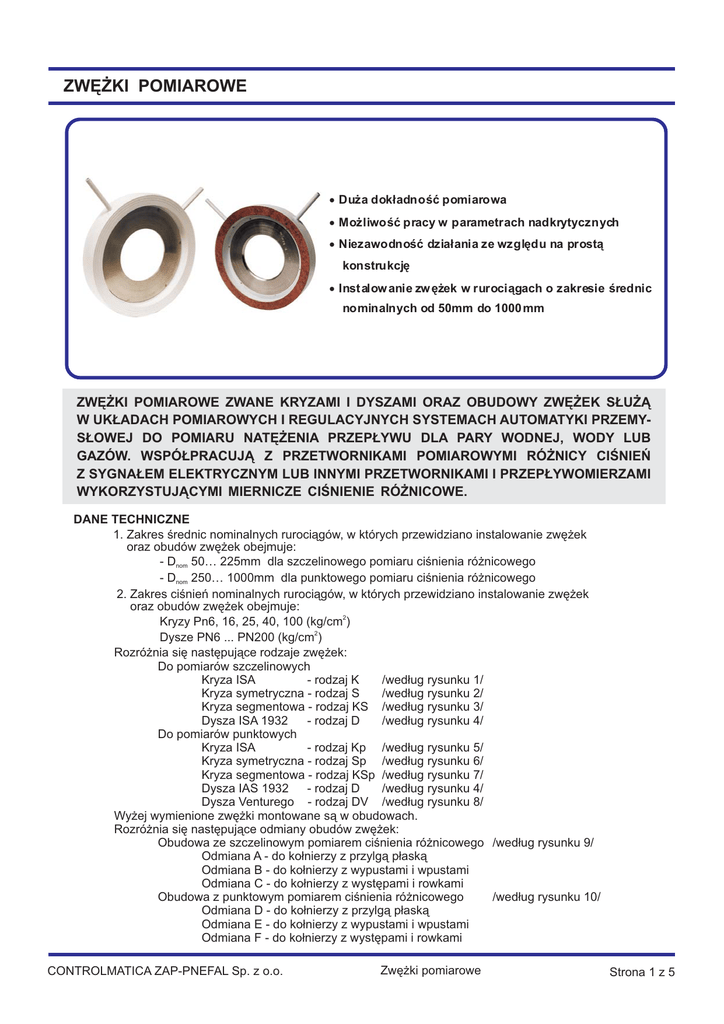

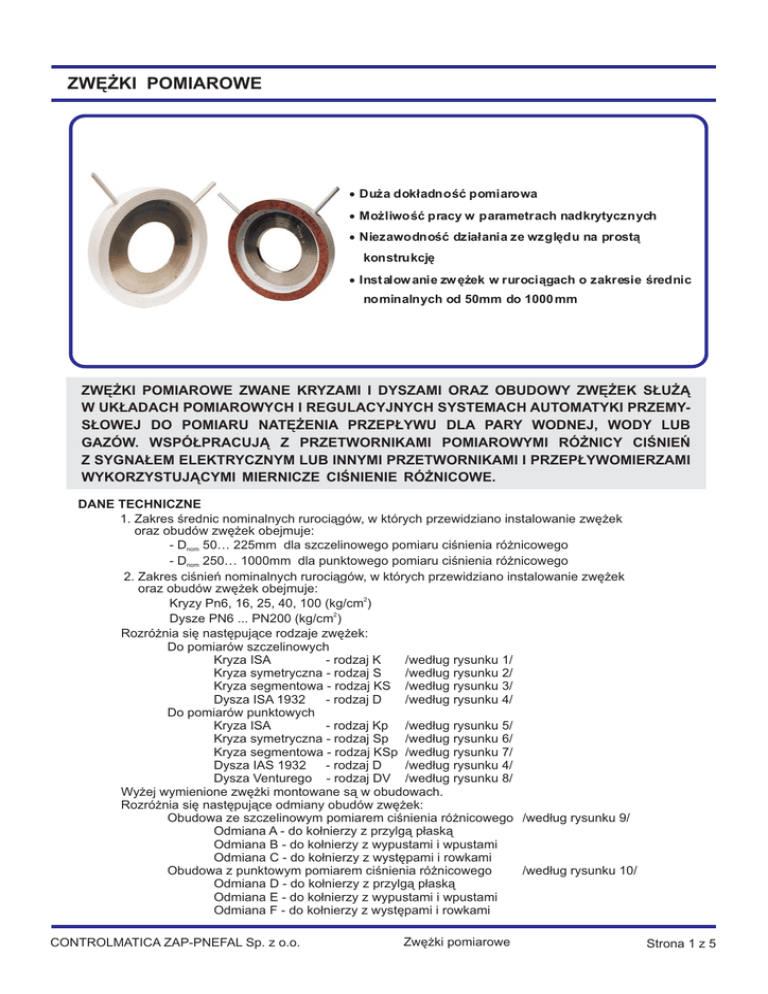

ZWĘŻKI POMIAROWE
? Duża dokładność pomiarowa
? Możliwość pracy w parametrach nadkrytycznych
? Niezawodność działania ze względu na prostą
konstrukcję
? Inst alow anie zw ężek w rurociągach o zakresie średnic
nominalnych od 50mm do 1000 mm
ZWĘŻKI POMIAROWE ZWANE KRYZAMI I DYSZAMI ORAZ OBUDOWY ZWĘŻEK SŁUŻĄ
W UKŁADACH POMIAROWYCH I REGULACYJNYCH SYSTEMACH AUTOMATYKI PRZEMYSŁOWEJ DO POMIARU NATĘŻENIA PRZEPŁYWU DLA PARY WODNEJ, WODY LUB
GAZÓW. WSPÓŁPRACUJĄ Z PRZETWORNIKAMI POMIAROWYMI RÓŻNICY CIŚNIEŃ
Z SYGNAŁEM ELEKTRYCZNYM LUB INNYMI PRZETWORNIKAMI I PRZEPŁYWOMIERZAMI
WYKORZYSTUJĄCYMI MIERNICZE CIŚNIENIE RÓŻNICOWE.
DANE TECHNICZNE
1. Zakres średnic nominalnych rurociągów, w których przewidziano instalowanie zwężek
oraz obudów zwężek obejmuje:
- Dnom 50… 225mm dla szczelinowego pomiaru ciśnienia różnicowego
- Dnom 250… 1000mm dla punktowego pomiaru ciśnienia różnicowego
2. Zakres ciśnień nominalnych rurociągów, w których przewidziano instalowanie zwężek
oraz obudów zwężek obejmuje:
Kryzy Pn6, 16, 25, 40, 100 (kg/cm2)
Dysze PN6 ... PN200 (kg/cm2)
Rozróżnia się następujące rodzaje zwężek:
Do pomiarów szczelinowych
Kryza ISA
- rodzaj K
/według rysunku 1/
Kryza symetryczna - rodzaj S
/według rysunku 2/
Kryza segmentowa - rodzaj KS /według rysunku 3/
Dysza ISA 1932
- rodzaj D
/według rysunku 4/
Do pomiarów punktowych
Kryza ISA
- rodzaj Kp /według rysunku 5/
Kryza symetryczna - rodzaj Sp /według rysunku 6/
Kryza segmentowa - rodzaj KSp /według rysunku 7/
Dysza IAS 1932
- rodzaj D
/według rysunku 4/
Dysza Venturego - rodzaj DV /według rysunku 8/
Wyżej wymienione zwężki montowane są w obudowach.
Rozróżnia się następujące odmiany obudów zwężek:
Obudowa ze szczelinowym pomiarem ciśnienia różnicowego /według rysunku 9/
Odmiana A - do kołnierzy z przylgą płaską
Odmiana B - do kołnierzy z wypustami i wpustami
Odmiana C - do kołnierzy z występami i rowkami
Obudowa z punktowym pomiarem ciśnienia różnicowego
/według rysunku 10/
Odmiana D - do kołnierzy z przylgą płaską
Odmiana E - do kołnierzy z wypustami i wpustami
Odmiana F - do kołnierzy z występami i rowkami
CONTROLMATICA ZAP-PNEFAL Sp. z o.o.
Zwężki pomiarowe
Strona 1 z 5
KRYZY DO POMIARÓW SZCZELINOWYCH
KRYZA SYMETRYCZNA - RODZAJ "S"
KRYZA ISA - RODZAJ "K"
Rysunek 2
Rysunek 1
5
D
d
d
D
5
2.5
DYSZA ISA 1932 - RODZAJ "D"
KRYZA SEGMENTOWA - RODZAJ "KS"
Rysunek 4
Rysunek 3
5
D
5
d
D
d
D
a
Dn
2.5
5
dla d L 23 D
dla d > 23 D
KRYZY DO POMIARÓW PUNKTOWYCH
KRYZA ISA - RODZAJ "Kp"
Rysunek 6
10
10
D
d
o
5
d2
D
d
d1
5
CONTROLMATICA ZAP-PNEFAL Sp. z o.o.
6 otw.
co 90o
6 otw.
co 60o
90
90o
d2
5
d1
Rysunek 5
KRYZA SYMETRYCZNA - RODZAJ "Sp"
Zwężki pomiarowe
Strona 2 z 5
KRYZA SEGMENTOWA - RODZAJ "KSp"
Rysunek 7
o
A
A-A
5
D
d1
9,4
3 otw. co 60o
d2
90o
5.3 - 3 otw. co 60
a
A
5
10
DYSZA VENTURIEGO
Rysunek 8
DN25 do DN350
max PN250
max T510 oC
CONTROLMATICA ZAP-PNEFAL Sp. z o.o.
Zwężki te wprowadzają najmniejsze straty ciśnienia
przepływającego medium.
Nie wymagają stosowania długich
prostych odcinków dolotowych i wylotowych rurociągu.
Zwężki pomiarowe
Strona 3 z 5
OBUDOWY ZWĘŻEK ZE SZCZELINOWYM POMIAREM CIŚNIENIA RÓŻNICOWEGO
średnica nominalna 50…225mm
Rysunek 9
5
5
5
0.3 min
0.3 min
0.3 min
55
60
K
d5
d4
d3
0.3 min
d2
d1
Dz
Dn
0.3 min
d6
5
0.3 min
55
9.5
13.5
Odmiana A
Odmiana B
Odmiana C
do kołnierzy
z przylgą płaską
do kołnierzy
z wypustami i wpustami
do kołnierzy
z występami i rowkami
OBUDOWY ZWĘŻEK Z PUNKTOWYM POMIAREM CIŚNIENIA RÓŻNICOWEGO
średnica nominalna 250…500mm
Rysunek 10
Kąt rozst. otw.
F8 [ f1; f2; f3 ]
Odmiana D
Odmiana E
Odmiana F
do kołnierzy
z przylgą płaską
do kołnierzy
z wypustami i wpustami
do kołnierzy
z występami i rowkami
f1
Kąt rozstawienia otworów f8 w płaszczyźnie prostokątnej do osi obudowy.
Kąt f1, f2, f3 podać w zależności f1 = 60°…150° dla gazów
f2
od czynnika mierzonego
i warunków montażowych
f2 = 60°…150° dla cieczy
f3 = 180° dla pary wodnej
f3
CONTROLMATICA ZAP-PNEFAL Sp. z o.o.
Zwężki pomiarowe
Strona 4 z 5
WYMIARY KOŁNIERZY PRZYŁĄCZENIOWYCH DLA OBUDÓW ZWĘŻEK
ZE SZCZELINOWYM POMIAREM CIŚNIENIA RÓŻNICOWEGO
Rysunek 11
śruba dwustronna
wg PN-68/H-74302
nakrętka wg PN-68/H-74303
WYMIARY KOŁNIERZY PRZYŁĄCZENIOWYCH DLA OBUDÓW ZWĘŻEK
Z PUNKTOWYM POMIAREM CIŚNIENIA RÓŻNICOWEGO
Rysunek 12
śruba dwustronna
wg PN-68/H-74302
nakrętka wg PN-68/H-74303
SPOSÓB ZAMAWIANIA ZWĘŻEK POMIAROWYCH
W celu dobrania zwężki pomiarowej należy podać następujące parametry:
- średnica nominalna DN
- ciśnienie maksymalne lub nominalne PN
- temperaturę medium oC
- rodzaj medium
- gatunek materiału rurociągu
W zakresie dostawy zwężek znajdują się:
- zwężka
- kołnierze z szyjką
- śruby i nakrętki
- obliczenia
- atesty materiałowe, ewentualnie świadectwo UDT
CONTROLMATICA ZAP-PNEFAL Sp. z o.o.
Zwężki pomiarowe
Strona 5 z 5
Czerwiec 2012
